Теплообменник для банной печи — способы изготовления и подключения

Труба оловянная

Олово в качестве материала для выплавки теплообменника является очень практичным и надежным. По сути, дымоход с теплообменником для бани будет выглядеть, как труба, обвитая меньшей металлической или медной трубкой. В процессе нагревания от трубки будет прогреваться и проходящий мимо воздух.

Достаточно будет спиральную трубку приварить. Можно производить пайку и оловом, предварительно обезжиренным ортофосфатной кислотой. В таком случае теплообменник будет закреплен особенно надежно, ведь недаром оловянные самовары считаются эталоном надежности среди аналоговых изделий.

Изготовление емкостей под теплую воду

Есть несколько вариантов емкостей – от дорогих из нержавеющей стали и до дешевых покупных пластиковых. Мы эти варианты рассматривать не станем, остановимся на наиболее удачном, с нашей точки зрения, металлическом из листового железа

Его преимущества не только в относительно небольшой стоимости (хотя и это немаловажно), а и в возможности сделать бак, идеально подходящий по линейным параметрам к каждому помещению бани. Что касается внешнего вида, то существует большой выбор устойчивых красок, поверхности можно покрасить в любой цвет или оклеить их самоклеящейся декоративной полиэтиленовой пленкой

Простой бак для воды с крышкой

Таблица. Расчет объема бака

ЭтапОписаниеСхема
Найдите объем вашего бакаПеремножьте длину (l), ширину (w) и высоту (h)

Вычислите заполненный объем (d)Для прямоугольных баков заполненный объем — это те же длина и ширина, но меньшая высота. Новая высота — это высота заполнения бака.

Заполненность бака D

Таблица. Изготовление бака

Шаг, №№
Описание работ
Шаг 1. Заготовьте материалы.
Понадобится листовое железо толщиной не менее 0,5 мм. Предлагаем делать бак прямоугольной формы, длина 80 сантиметров, высота 40 сантиметров, ширина 20 сантиметров. В бак помещается 64 литра воды, но заливать нужно не более 60 литров. В бак нужно вварить три металлических патрубка с резьбой, они реализуются в магазинах. Диаметр условных проходов патрубков лучше брать не менее 3/4 дюйма. Это наиболее часто используемый диаметр трубопроводов, обеспечивает нормальную естественную циркуляцию воды. Для полного монтажа теплообменника нужно будет иметь дополнительную водопроводную арматуру и фитинги, об этом мы поговорим ниже вовремя рассмотрения вопросов по монтажу.
Шаг 2. Сделайте на металлическом листе разметку бака.
Понадобятся две пластины 80×60 см, две 40×20 см и одна 80×20 см. Мы специально сделали бак прямоугольным. Дело в том, что расстояние между входным и выходным патрубками следует максимально увеличить. Это позволит теплой воде не смешиваться сразу с холодной, будет достигаться существенная разница их температур, что оказывает решающее влияние на скорость водного потока в трубопроводах. А от этого критерия во многом зависит не только эффективность, но и безопасность использования теплообменника.
Шаг 3. Отрежьте заготовки по размерам.
Нужно пользоваться болгаркой, во время работы с этим инструментов строго соблюдайте правила техники безопасности – он очень травмоопасный. Старайтесь, чтобы срез был максимально ровным. Проверьте качество разрезания каждой грани на ровной поверхности, устраните большие изъяны.
Шаг 4

Соберите все детали бака попарно, сделайте их абсолютно одинаковыми.
Особое внимание обращайте на углы, они должны быть только прямоугольными.

Шаг 5. Положите лицевую часть бака на ровную поверхность, в нескольких местах недлинным швом приварите боковину бака

Такую же операцию сделайте с другой стороной. Проверьте их положение, во время остывания шва их обязательно поведет.
Шаг 6. На приваренные боковины положите вторую большую деталь, проверьте ее положение, при необходимости откорректируйте боковины.
Прихватите элементы. Следите, чтобы зазор между отдельными деталями не превышал 2÷3 миллиметров, в противном случае во время сварки придется подкладывать в них проволоку, а это нежелательно.

Шаг 7. Поставьте конструкции верх ногами и прихватите дно.
Проверьте и поправьте его положение.
Шаг 8. Если все нормально – сваривайте все элементы.
Следите за качеством шва, категорически исключаются пропуски. Можно немного «халтурить» на толщине сварочного шва, емкость не несет значительных нагрузок, но пропуски запрещаются.

Шаг 9. Вварите в дно металлические патрубки.
Мы уже говорили, что входной и выходной следует по максиму удалять друг от друга. Патрубок отбора воды для душа лучше размещать не посредине, а ближе к сливному, забор воды будет ускорять циркуляцию в баке.
Шаг 10. Прожгите отверстия для патрубков.
Для патрубков нужно вначале прожечь отверстия в дне бака, сделать это удобнее электрической сваркой.
Шаг 11. Придумайте способ крепления бака к стене.
Можно приварить к задней стенке специальные кронштейны или устанавливать его на подставке. Если есть желание и материал – изготовьте съемную крышку.
Шаг 12. Круглошлифовальной машинкой зачистите все швы, налейте воду и проверьте их герметичность.
При необходимости заделайте отверстия.
Шаг 13. Подготовьте лицевые поверхности емкости под чистовую отделку.

Видео – Изготовление бака из нержавейки

С баком для воды все, можно его крепить в любом помещении бани. Теперь подробнее поговорим о теплообменниках.

Основные критерии выбора теплообменника

Выбирая твердотопливную систему на дровах для подогрева воды, следует определиться с типом теплообменника. оптимально подходящим в конкретно взятом случае. Одним из конструктивно простых является змеевик, который выполнен из трубы согнутой кольцом и размещённой в баке.

Однако в качественной банной печи чаще всего используют более сложную систему, которая состоит из двух ёмкостей соединённых между собой трубами. Горящее топливо нагревает нижнюю ёмкость и тепло поступает в верхний цилиндрический бак. Такая конструкция печи не только нагревает воду, но и отапливает помещения парилки и предбанника .

Особенности работы печи с теплообменником

Большинство разновидностей печей с теплообменником, заполняются водой или антифризом. Принцип функционирования таких устройств основан на естественной циркуляции жидкости за счёт разницы температур. Однако существуют системы, которые для циркуляции воды обустраиваются электрическим насосом. При этом эффективность работы любых печей будет зависеть от определённых нюансов.

  • По советам профессионалов в бане лучше использовать открытую систему подогрева воды, в которой не нагнетается высокое давление.
  • Наиболее эффективными в плане эксплуатации считаются системы подогрева, при обустройстве которых протяжённость проложенных труб не превышает 3-х метров. Такого расстояния вполне достаточно чтобы разместить бак в предбаннике.
  • Также очень много зависит от диаметра труб, который должен быть минимум 1 дюйм. В противном случае циркуляция жидкости в системе будет сильно затруднена и без использования дополнительного электронасоса печь для бани с теплообменником не будет справляться со своими прямыми обязанностями.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Конструкционные особенности и принцип работы печи-буржуйки

По сути, печь буржуйка с контуром жидкого теплоносителя — это водяной мини котел, работающий на принципе теплопередачи тепловой энергии от уходящих газов через теплообменный аппарат к водяному контуру нагрева. В подобной конструкции за счет развитой поверхности нагрева, увеличен теплосъем, то есть дымовые газы наиболее полно отдают тепло воде, а наличие большого объема теплоносителя, позволяет увеличить длительность обогрева помещения. Хорошо продуманное устройство такого типа за счет водяной рубашки и установленных радиаторов, способно обогреть не только гараж и автомастерскую, но и небольшой загородный дом или дачу.

Буржуйка с водяным контуром и технология производства тепла:

  1. Загрузка дровяного топлива.
  2. Розжиг огня.
  3. Выход и воспламенение горючих веществ.
  4. Открытый огонь нагревает внутренний змеевик рекуператора, обычный бак с водой отопительного контура или бак горячего водоснабжения.
  5. Дымовые газы, отдавшие свою энергию воде, выбрасываются через дымовую трубу в атмосферу.
  6. Остатки перегоревших дров в виде золовых скоплений попадают в зольник буржуйки с водяным контуром.

Главные компоненты буржуйки:

  1. Топочное пространство или топка. Она размещается примерно в средней 1/3 части печки и оснащается топочной дверкой для топливоподачи.
  2. Зольник, собирающий остатки топлива после сгорания. Низ его выполнен из стального листа 5 мм, имеется дверца для удаления золы.
  3. Колосники из литых чугунных конструкций специальной формы с отверстиями. Они отделяют топку от зольника, удерживают топливо при горении и дают возможности его остаткам перейти в зольник.
  4. Герметичный бак воды для отопительного контура с патрубками вход/выход.
  5. Дымоотвод не менее 150 мм для отвода уходящих газов в атмосферу, с выводом через стеновое перекрытие.
  6. Опорная конструкция, из металлических ножек. Их задача обеспечить буржуйку с водяным контуром устойчивостью . Для пожарной безопасности потребуется обеспечить минимальный зазор между печью и настилом пола не менее 250 мм. Под печь устанавливают предохранительный металлический лист и асбестовую подложку.

Самостоятельное изготовление теплообменника

Если вы решили предпочесть печь для бани с теплообменником для воды, то последнюю составляющую можно изготовить самостоятельно. Для этого следует подготовить металл, толщина которого равна 2,5 мм. Сверху расположенная емкость цилиндрической формы должна быть соединена с нижней емкостью прямоугольной формы. При этом следует использовать трубы. В качестве главного условия при выполнении данных манипуляций выступает обеспечение всех сопрягаемых швов с наименьшими зазорами. Габариты самой стальной печи, а также диаметр труб должны быть подобраны в соответствии с габаритами помещения парной.

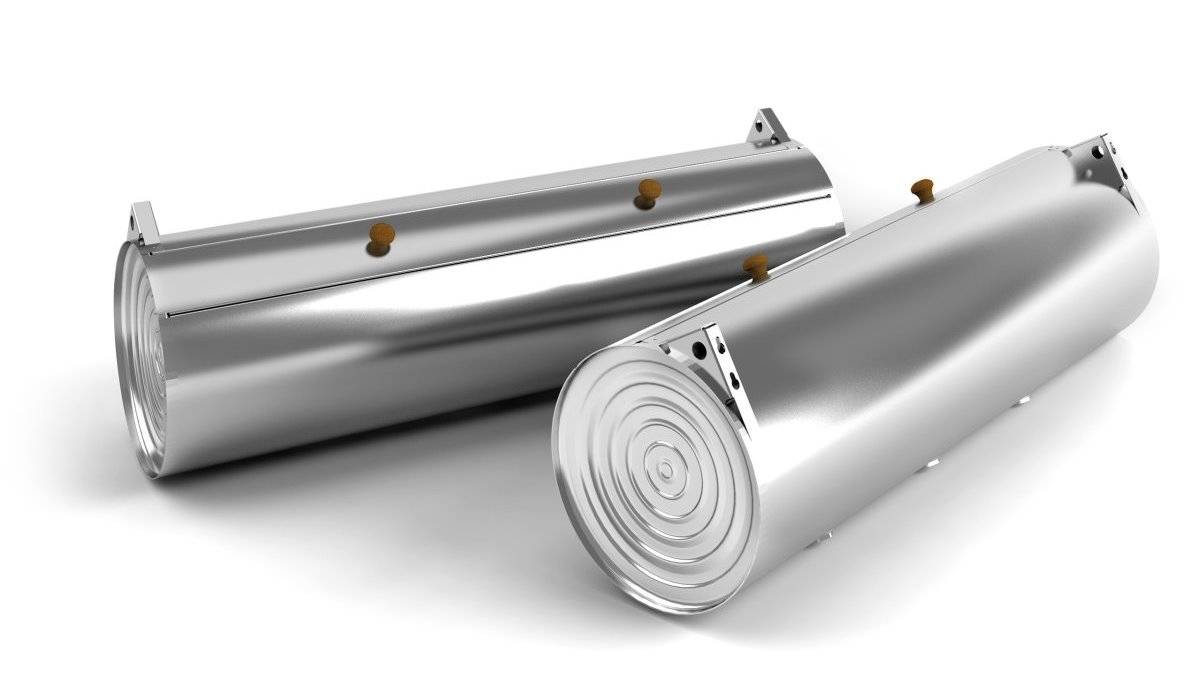

Теплообменник для банной печи Термофор на дымоход

Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин» , формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

  • Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
  • Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
  • Запрещается подключать к теплообменнику систему отопления. Для этого компанией Термофор выпускаются натрубные отопители , по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
  • Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
  • При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95 °С . Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30 ° , а для холодной – 1-2 ° . Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
  • Максимальная длина трубопровода для горячей воды – 3м.
  • Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
  • Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
  • Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
  • Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
  • Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
  • Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Итак.

Итак, использование теплообменника для нагрева воды в бане — отличный вариант. Выбор между встроенным в печь теплообменником и теплообменником «самоварного» типа на дымоходной трубе может быть обусловлен лично Вашими предпочтениями, размерами и конструкцией бани, желанием использовать для нагрева воды вместо тепла внутри топки тепло газов, «выходящих в трубу».

Теплообменник для банной печи

Как мылись в бане наши деды? В печь вмуровывался большой чан для воды. Пока каменка топилась, в чане грелась вода, его объема (около 50 литров) хватало для всей семьи. Холодная вода бралась из другой емкости. Люди парились и потом мылись в одном помещении, что было не очень удобно. В перегретой и переполненной паром парилке сложно было мыться.

Одновременно париться и мыться не слишком комфортно

Не удивительно, что в настоящее время владельцы бань желают повысить комфортность принятия водных процедур и разделить процесс парения и мытья по разным помещениям.

Отдельная от душевой парная эстетична и удобна

Вопросы с теплой водой решаются двумя способами: при помощи отдельно установленного электрического бойлера и при помощи теплообменника, забирающего тепло от печи. Первый метод рассматривать не будем, в нем нет ничего интересного и сложного. Кроме того, для обогрева большого количества воды расходуется значительное количество электрической энергии, а ее стоимость в настоящее время постоянно возрастает.

Водонагреватель в бане

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

  • С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
  • С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
  • С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

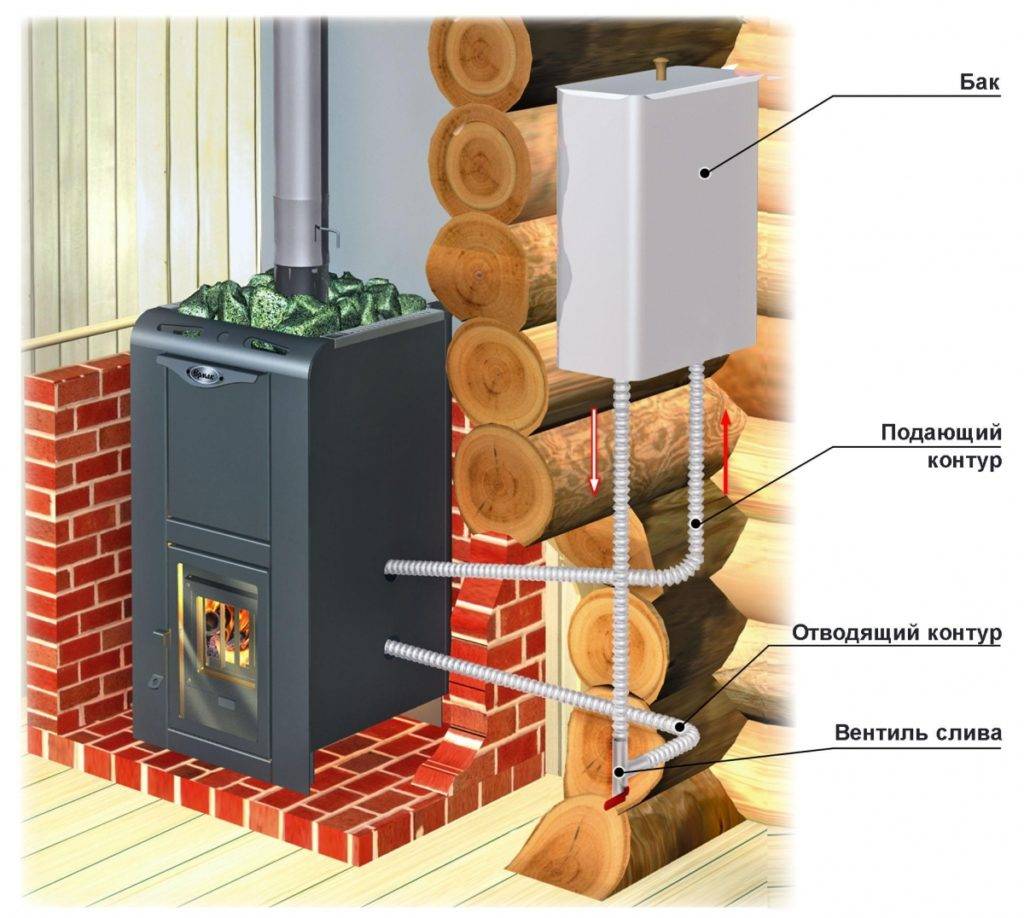

Система с расположением бака за стеной парилки

По расположению теплообменника

  • С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
  • С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Виды теплообменников

Змеевик

Простое устройство может быть эффективным по-разному – в зависимости от вида. Классификацию проводят по нескольким критериям. Различные модели заводских или кустарных теплообменников, например, в баню, отличаются:

  • конструкцией,
  • местом установки,
  • материалом.

Эти факторы влияют друг на друга и на особенности теплообменного агрегата в целом: его стоимость, КПД, производительность, объем системы, сложность установки и пр.

Конструкция

Конструктивные отличия во многом зависят от назначения изделия. Например, нагрев воды для мытья предполагает существенный объем и интенсивную теплопередачу. А использование только для отопления требует постепенной передачи тепла теплоносителю.

  • Змеевик – гнутая под разными углами труба. Быстро прогревается, но часто не обладает достаточным объемом. Подходит для монтажа в дровяную топку, за топку, в каменку, на дымоход (если змеевик — спиралевидный).
  • Регистр – аналог трубного радиатора, пожалуй, самый популярный, универсальный, энергоэффективный. Как правило, это несколько труб большого диаметра, соединенных тонкими трубками. Выбор конкретной формы и места установки ограничен фантазией автора, а также общей схемой.
  • Дипломат – одна или несколько соединенных между собой емкостей с патрубками. Это распространенная модель, простая в сборке и монтаже. Печь для бани с теплообменником такого типа обеспечит тепло, жар, горячую воду. Недостатки – существенный объем снижает скорость прогрева, ограничивает выбор места для монтажа. Примитивная форма не способствует полноценной теплопередаче, мешая прогреву частей самой печки. Поэтому хорошо подходит только для монтажа внутрь каменки (если речь о бане), за нее или за топку.
  • Водяная рубашка – кожух, устанавливаемый на прогреваемые изнутри части теплогенератора. Зачастую это цилиндр с патрубками, надетый на дымоход. Сложен для кустарной сборки, подвержен протечкам, зато не требует разборки печки для монтажа и достаточно эффективен.

Выбор модели обычно связан не столько с КПД и ценой, сколько со сложностью установки. Например, некоторые модификации водяных «рубашек», «змеевиков» и «дипломатов» монтируются без разборки печи. Максимум – модернизация части трубы или замена чугунной плиты (для готовки) на «дипломат».

Материал

Медный теплообменник

Проектируя печь либо камин с каким-либо теплообменником, инженер (или печник) учитывает параметры материалов. Необходимые свойства – огнеупорность, эластичность, стойкость к коррозии, теплоемкость, теплопроводность. Обладают этими характеристиками только металлы.

  • Сталь прекрасно подходит по всем параметрам, кроме стойкости к коррозии. Однако если теплоноситель залит всегда, ржаветь она не будет.
  • Нержавеющая сталь не имеет недостатков, кроме высокой цены и сложности сварки. Оцинкованная сталь почти не применяется из-за токсичных выделений, связанных с высокими температурами.
  • Чугун, недостатки которого – сложность сварки и высокая вероятность образования трещин (из-за резких перепадов температуры при неравномерном нагреве).
  • Медь, которая всем хороша, кроме высокой цены и соединением частей пайкой. Припой «не держит» сильный нагрев, если слита вода, поэтому применение меди ограничено.

Выбор, как правило, связан с наличием или доступностью материала. Нередко встречаются банные печи с чугунным теплообменником, представляющим собой доработанную батарею. Доработка заключается в проварке стыков секций и заглушек в лишних отверстиях. Тем самым получают теплообменный регистр, обладающий всеми нужными свойствами. Его недостаток – громоздкость, ограничивающая выбор места.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

Змеевик для печей

Один из самых простых в изготовлении теплообменников – змеевик. Все что нужно – найти трубу из достаточно пластичного металла. Чаще всего используется медь или алюминий, так как оба металла стойки к коррозии и легко гнутся. Затем труба изгибается, причем форма в принципе может быть любая.

Для того чтобы вода активно двигалась самотеком (без насоса) общая протяженность змеевика не должна превышать 3 метров (это с учетом соединения до выносного бака). Создавая свой теплообменник, «примеривайте» его к печи: он не должен соприкасаться с открытым пламенем, а нагреваться должен раскаленным воздухом. На концах  нарезается наружная резьба, к которой затем подсоединяются через фитинги выносной бак.

Змеевик может располагаться не только внутри топки, но и снаружи. Обматывать печку вряд ли стоит, а вот металлический дымоход греть воду будет достаточно эффективно. Ведь если печь без камеры дожига, то температура на выходе топки может быть до 500оС. Пример такого теплообменника на трубе смотрите на фото.

В самом простом варианте теплообменник может иметь вид подковы. Тогда использовать можно и нержавейку – так ее можно согнуть. Например, на видео ясно видна подобная форма, которую использовали в печи для бани «Витра» (видео о том как перенести теплообменник в печи Vitra с левой боковой панели на правую ищите в конце статьи).

Простейший вид теплообменника для банной сети — изогнутая трубка с резьбой на концах

Один из видов змеевика – регистр. Это, как правило, сварная конструкция из труб, которая часто чем-то напоминает отопительные. Регистр для банной печи чаще всего варят из нержавейки, так как только она может длительное время переносить жесткие условия эксплуатации. Сварные конструкции имеют большой размер и вес, и потому  их чаще устанавливают кирпичных печах. В железной печи не всегда можно найти место для размещения  небольшой трубки-теплообменника, не то что громоздкой сварной конструкции. А при проектировании кирпичных банных печей можно выделить место и под регистр.

Теплообменник-регистр. Такой в готовую металлическую печь не поставишь. Это вариант или для самодельной железной печи или для кирпичное (скорее так судя по размерам)

Иногда теплообменник выполнен в виде небольшой емкости с водой (объем до 3-х литров), который также располагается внутри топки без непосредственного контакта с огнем. Принцип его работы ничем не отличается от других. Чтобы служил такой бачок-теплообменник дольше, при изготовлении своими руками, постарайтесь сделать конструкцию  так, чтобы было как можно меньше сварных швов. Например, возьмите лист нержавейки (толщины 1-2 мм достаточно) и на листогибе придайте требуемую геометрию. На корпусе шов будет всего один, плюс приварены будут боковые панели и входные патрубки.

Теплообменник для банной печи фирмы «Ермак» — уникальная конструкция

Изготавливая любой из теплообменников, расположенных внутри топки, нужно помнить, что отбирать без ущерба для обогрева помещения они могут не более 10% мощности печи. Так что чересчур большие регистры делать нерационально. Их и разместить сложно и они отрицательно скажутся на температуре воздуха в парной. Лучше рассчитать систему так, чтобы можно было за все время посещения бани подогреть воду несколько раз: вам ведь не нужны сразу 150 литров кипятка? Сначала надо немного горячей воды чтобы запарить веники, потом чуть больше, чтобы помыться перед парилкой, и затем еще некоторое количество, чтобы ополоснуться. В результате, нужны, может и 150 литров горячей воды, но порциями. Так зачем делать систему на 150 литров и ждать несколько часов, пока она будет приемлемой температуры, если можно сделать бак на 50-70 литров и несколько раз нагреть в нем воду, которая будет расходоваться по мере необходимости…

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

  1. Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
  2. Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
  3. В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
  4. Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
  5. Дымоход выводят через обустроенное в крыше отверстие.
  6. Все места стыков качественно герметизируют.
