Шаровые полипропиленовые краны

Установка кухонного смесителя

Замена смесителя на кухне близится к концу. Теперь собираем кран и устанавливаем его на место. Намного удобнее, если работы можно проводить на снятой мойке. Если это невозможно, придется все манипуляции проводить полулежа в шкафу. Примерно так, как на фото.

Не самое удобное положение

Сборка

Сначала прикручиваем к смесителю гибкие подводки. Они вкручиваются руками, затем немного затягиваются ключом — не более 2-х оборотов.

Вкручиваем гибкую подводку в отверстия на корпусе смесителя, затягиваем слегка ключом

Теперь надо на корпус натянуть резиновую прокладку, которая герметизирует место соединение смесителя и поверхности мойки. Это резиновое кольцо приличного диаметра — идет в комплекте. Его протягивают через установленные шланги подводки, размещают на корпусе.

Устанавливаем на корпус прокладку

В современных смесителях для кухонь есть две разных формы крепления к мойке. Первую — при помощи гайки — вы видели в части, где речь шла о демонтаже смесителя. Просто это более «старая» система. Вторая предусматривает наличие стержней и прокладок-фиксаторов в виде подковы. Стержень обычно один, но может быть их и два. Если такие стержни есть, их вкручивают в соответствующее гнездо. Если на нем накручена гайка — ее снимают.

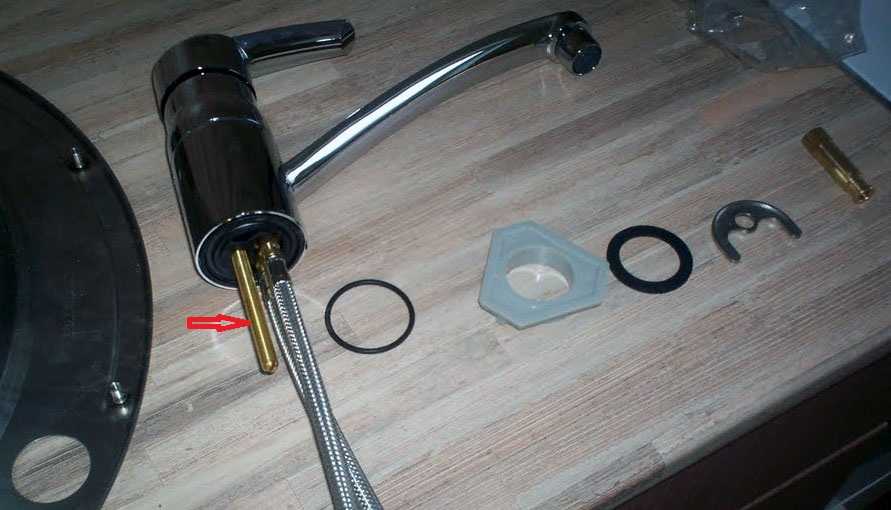

Стержень для дополнительной фиксации

Установка на мойку

Теперь кухонный смеситель можно устанавливать на мойку. Сначала в отверстие заводят гибкие шланги, затем размещают корпус по центру отверстия. Далее действия зависят от вида крепежа. Если это обычная гайка — ее просто закручивают, стараясь не слишком перетянуть.

Гайка накручена на корпус

Если это модель со стержнями, внешний вид другой, хотя смысл тот же. Сначала надевается прокладка (она тоже в форме подковы), затем прижимная пластина. Далее накручиваются на стержни гайки. Гайки немного подтягиваются ключом. ТОде ничего сложного.

Крепление смесителя со стержнями

Перевернув мойку, подергайте кран. Он должен стоять «мертво». Никаких люфтов быть не должно. Если есть подвижки, подтяните крепление.

Установка мойки

Теперь мойку с установленным на ней смесителем ставят в подготовленное место. Сначала с тыльной стороны раковины по периметру наносят силиконовый герметик (не акриловый — он быстро желтеет). Затем мойку устанавливают на место, затягивают крепежные болты.

Подготовка мойки к установке

Затем все просто: ставите на место, выравниваете относительно краев стола, затягиваете крепеж. Он сделан в виде лепестков, которые притягивают мойку к столешнице когда вы закручиваете гайки. Мойка должна стоять прочно, без сдвигов.

Подключение шлангов и сифона

С сифоном все просто — подтянули гофрированный шланг к патрубку, закрутили гайку руками до упора. Все. Ключами не пользоваться — все из пластика.

С подключением водопровода не намного сложнее. Просто надо не перепутать место подключения холодной воды. Ее вход находится справа. Убедившись, что в накидной гайке гибкой подводки есть резиновая прокладка, подводим ее к трубе, закручиваем гайку, сколько возможно, пальцами. Затем берем ключ и затягиваем на один-два оборота. Сильно не тяните — можно прорезать прокладку и тогда соединение будет течь.

А как же пакля, подмотка и паста? При использовании шлангов нормального качества они не нужны. Соединение и без них надежное и герметичное. Можно будет намного подмотать, если после пробного запуска из-под гаек появятся капли воды. Но этого быть не должно. Просто так мотать паклю или фум-ленту незачем. Лишнее время и лишнее давление на накидную гайку.

После подключения к горячему трубопроводу можно считать, что самостоятельная замена смесителя на кухне закончена. Осталось включить воду и проверить, все ли работает нормально и не подтекают ли соединения. Для этого стыки протирают сухой тканью, а затем проводят несколько раз рукой.

Фланцевые соединения и переход на металл

В водопроводе могут быть установлены элементы системы, имеющие не резьбовое, а фланцевое соединение. Обычно это краны или другая запорная или регулирующая арматура. Для соединения с такими элементами есть специальные фитинг для ПНД. С одной стороны находится стандартны компрессионный вариант, с другой — фланцевый. Установка стандартная — при помощи обжимной гайки с одной стороны, прокладок и болтов- со стороны фланца.

Фитинг для фланцевого соединения ПНД

При устройстве водопровода из полиэтиленовых труб также могут возникнуть вопросы насчет соединения полиэтилена и металла. Для этих случаев используются фитинги, с одной стороны которых имеется резьба. Она может быть наружной или внутренней — зависит от типа устанавливаемого устройства или перехода. Такие фитинги есть прямые, есть в виде угла на 90°.

Фитинги для перехода с ПНД на металл

Установка стандартная — резьба (с подмоткой аккуратно) с одной стороны и обжимная гайка с другой.

Что необходимо для работы

Замена смесителя на кухне состоит из двух этапов — сначала снимают старый, после монтируют и подключают новый. Помимо нового смесителя нужны будут ключи подходящего размера и некоторые вспомогательные материалы. Чаще всего нужны ключи на 10 и 11, на 22 и 24. Для того чтобы снять смеситель со столешницы или мойки понадобятся два разводных ключа.

Еще один момент. Скорее всего, вам понадобятся новые шланги. Хоть большинство кухонный смесителей комплектуются гибкими шлангами, но их длина — 30 см. Этого достаточно далеко не всегда. Пред началом работ надо убедиться, хватит ли длины штатных шлангов.

Что необходимо для замены смесителя на кухне

Зависит это от того, как далеко от смесителя находятся трубы холодной и горячей воды. Шланги должны слегка провисать, ведь при включении/выключении крана происходит резкое изменение давления, от которых шланги дергаются. Если они натянуты, очень быстро расшатается и потечет соединение. Итак, если от труб до входного отверстия смесителя 25 см или меньше, штатных шлангов хватит. Если больше — покупайте более длинные. И совет: приобретайте качественные, а не самые дешевые. Они быстро приходят в негодность и могут затопить и вас, и соседей снизу, если они есть. Потому берите гибкие шланги в нержавеющей оплетке или из гофрированной нержавеющей трубы. Они будут служить долго и без нареканий.

Для покупки шлангов к кухонному смесителю вам нужен будет размер «иглы» — наконечника, который вкручивается в смеситель, а также диаметр трубы и тип ее оконечки (папа-мама) — чтобы подобрать правильные фитинги.

Для герметизации соединения потребуется льняная пакля с пастой-герметиком или фум-лента. Нужны будут различные прокладки и уплотнительные кольца (должны идти в комплекте, но на всякий случай найдите все, что у вас имеются).

Шаровой кран и его устройство

Шаровой кран в разрезе.

Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.

Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.

Устройство запорного шарового механизма.

Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.

Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.

В продаже имеются шаровые краны, корпус которых выполняется из сулуминовых сплавов. Они не отличаются повышенной прочностью и долговечностью. Хотя цена на данное оборудование ниже, по сравнению со стоимостью за латунный аналог.

Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.

Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).

В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.

Любой монтаж или замена крана на батарее отопления проводят после полного удаления теплоносителя из отопительной системы.

Ход проведение работ:

Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».

Байпас — труба перед радиатором, которая соединяет подачу и обратку.

Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.

Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.

Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.

Как сделать водяное отопление теплицы своими руками.

Методика того, как сделать отопление в зимней теплице здесь .

Шаг 3. Устанавливаем смеситель на раковину

А вот теперь пора поставить смеситель на раковину.

Кстати, удобнее устанавливать смеситель на еще невстроенную мойку, так как работать залезая под столешницу не очень удобно (в данном случае монтаж производится именно так).

В посадочное отверстие мойки просовываем концы шлангов, ставим смеситель и просим кого-нибудь его попридержать, чтобы вам было удобно.

Затем снизу под столешницей или снизу снятой мойки одеваем на подводки вторую резиновую прижимную шайбу. В итоге получится так, что два резиновых уплотнителя будут защищать корпус и сверху и снизу раковины. Теперь так же крепим подковообразную металлическую шайбу (фото ниже).

Снизу надеваем на шпильку-гайку и закручиваем ее с помощью:

Трубчатого ключа, в случае если вам нужно заменить смеситель на уже установленной мойке. На фото ниже видно крепление снизу.

Рожковым ключом – в случае, если устанавливаете смеситель на новую или снятую мойку. Разумеется, после этого нужно установить саму мойку на столешницу и только потом приступать к подключению смесителя к трубам холодной и горячей воды.

Затягивайте гайку крепко, но не слишком сильно!

Характеристики кранов

Совокупность невысокой стоимости и отличных технических характеристик делают полипропилен одним из наиболее востребованных материалов для использования.

Преимущества:

  • Низкая себестоимость, соответственно, в производстве гораздо дешевле аналогичной продукции из других материалов.
  • Небольшой вес.
  • Защита от коррозии.
  • Срок службы около 50 лет.
  • Эксплуатационный диапазон начинается с -10 °C и заканчивает на 95 °C.
  • Отсутствие электропроводности.
  • Экологически чистый материал, безвредный для людей и окружающей среды.

Недостатков у полипропиленовых изделий немного, но они присутствуют:

  • Материал относится к легковоспламеняющимся. Соответственно, нельзя использовать вблизи открытого огня, например, около кухонной плиты.
  • Применение при температуре ниже -10 °C не рекомендовано, в редких случаях материал выдерживает до -20 °C. При низких температурах полипропилен становится хрупок и неустойчив к механическим воздействиям.
  • При температуре свыше 95 °C ПП изделия быстро изнашиваются.

Полезные советы

Существует несколько аспектов, соблюдение которых поможет облегчить процедуру монтажа, а также даст гарантию успешной эксплуатации шарового крана. Первый из них касается выбора изделия. Перед приобретением нужно учесть следующие моменты:

диаметр трубы, на которую вы планируете осуществлять монтаж. Подбирать шаровый кран необходимо с соответствующим показателем, тип резьбы. Опять же, все зависит от того места, куда вы будете производить установку

Обратите внимание на то, какая резьба на обоих участках трубы, и подберите изделие таким образом, чтобы оно соответствовало существующим параметрам. Различают следующие типы шаровых кранов по расположению резьбы на обеих его сторонах: обе наружные, обе внутренние, одна наружная, другая внутренняя, одна внутренняя, другая «американка»

Если по каким-то причинам шаровый кран не будет соответствовать трубе по этим показателям, то можно воспользоваться переходником, но это значительно снизит прочность и надежность трубопровода, поскольку каждое дополнительное место соединения повышает возможность возникновения протечки, наличие свободного места. Шаровый вентиль может быть как с короткой, так и с длинной ручкой. Выбор зависит от того, сколько есть свободного места там, где вы будете располагать это изделие. У вас должна быть возможность повернуть ручку, не натыкаясь на препятствия. Так что, если место вокруг соединения не отличается простором, лучше приобрести модель с короткой ручкой.

Выбор места для установки крана также важен. Необходимо, во-первых, чтобы к местам соединения был свободный доступ. То есть данный участок трубопровода должен располагаться открытым образом. Если же в целях эстетичности помещения вы маскируете трубопровод в стене или в специальном декоративном коробе, то предусмотрите наличие дверцы в тех местах, куда необходимо будет заглядывать для проверки и обслуживания мест соединений.

В процессе монтажа также могут пригодиться знания некоторых нюансов:

при демонтаже старого крана даже при условии отключенного стояка из труб будут сливаться остатки воды. Чтобы не устроить потоп на полу, заранее приготовьте несколько больших тряпок, а под место, где установлен вентиль, разместите тазик или другую подходящую емкость. Таким образом вы сделаете процесс проведения работ более комфортным, не забывайте про герметизацию соединений. Для это можно использовать либо ФУМ-ленту, либо льняную паклю в сочетании со специальной пастой. Оба материала отлично справляются со своей функцией, но использовать их нужно правильно. Намотка на резьбу осуществляется в том же направлении, в котором будет происходить накручивание элемента

При установке шарового крана обратите внимание на то, насколько свободно он накручивается: вы должны прилагать усилия для этого, но не чрезмерные, поскольку в таком случае можете серьезно повредить элемент

Если вы производите монтаж трубопровода на улице, то делайте это с учетом климата. Использование шаровых вентилей недопустимо при температуре воздуха ниже нуля. В противном случае кран просто лопнет, замерзнув.

При использовании такого изделия в центральной системе отопления или же в случае наличия высокого давления в трубопроводе необходимо выбирать особо качественное оборудование. Во-первых, на таком кране обязательно должен быть сальник. В случае его отсутствия при возникновении протечки вы не сможете устранить неполадку самостоятельно, придется вызывать аварийную службу.

Во-вторых, обращайте внимание на популярность и репутацию производителя. Шаровые краны относятся к оборудованию повышенной ответственности

Ведь от них напрямую зависит, сможете ли вы в случае, например, срыва смесителя быстро перекрыть воду в системе, тем самым минимизировав неприятности как для своего жилища, так и для квартиры соседей.

Поэтому лучше не скупиться, а отдать предпочтение продукции известных и хорошо зарекомендовавших себя производителей, пусть даже стоимость таких изделий в разы превышает цену самых дешевых. Зато взамен вы получите гарантию того, что в случае необходимости кран сработает, как надо.

Как видите, друзья, процедура установки шарового крана не вызывает особых вопросов или сложностей. Если соблюдать все правила монтажа, то результат обязательно вас порадует. Чтобы получить еще и визуальную картину того, что вам предстоит сделать, посмотрите видео, ссылка на которое находится чуть выше. Уверен, что у вас все отлично получится. Успехов!

Как монтируется полипропиленовый кран

Установка полипропиленовых кранов отличается простотой. Для этого используют раструбную сварку или специальные переходники.

Для того чтобы установить кран собственноручно, сначала необходимо подготовить инструменты:

  • фаскосниматель;
  • паяльник со специальными нагревательными насадками, соответствующими диаметру труб;
  • ножницы для пластика;
  • калибратор.

Сначала нагревают паяльник для необходимой температуры, которая составляет не меньше 240 градусов. Во время нагревания паяльника готовят трубы. Для этого их обрезают, потом, с помощью калибратора, возвращают исходную форму и фаскоснимателем убирают заусеницы.

Когда паяльник нагрелся, на насадку надевают трубу и патрубок. В зависимости от диаметра, изделие нагревается не дольше 12 секунд (время для 40-мм трубы). Как только кран и труба нагреваются, их соединяют между собой. Трубу вводят в раструб до упора и неподвижно фиксируют на 4 минуты.


Ни в коем случае нельзя охлаждать стыки холодной водой.

Установка смесителя в ванной на полипропиленовые трубы

Ремонт смесителя, например, как поменять прокладку в смесителе в ванной уже нами рассмотрен. Но порой его нельзя отремонтировать, и тогда единственный выход – это замена смесителя на новый.

Выбираем смеситель в ванную

Сначала, нужно взамен старому подобрать новый кран-смеситель

При выборе обращайте внимание на следующие его характеристики

Смеситель должен быть из качественного материала. Хорошие смесители делают из тяжелых материалов типа латуни

Поэтому покупая смеситель, обратите внимание на его вес. Лёгкий смеситель – значит из недолговечного материала

Естественно – это не самый главный показатель, и тяжелый смеситель тоже может быть с изъяном, но уже хорошо, что производитель выбрал хороший металл для изделия.
Популярные смесители – это смеситель из латуни и силумина. Силумин легче и дешевле, однако, ненадежен. Химически – это сплав алюминия с кремнием. Часто ломаются ручки, появляются трещины. Но и такие смесители популярны, поскольку дешевые.

Еще, чтобы хорошо прошла установка смесителя в ванной на полипропиленовые трубы нужно обращать внимание при выборе на технические характеристики. Размеры, модель должны четко вписываться в место установки

Он должен быть удобен в использовании. Поэтому обязательно обратите внимание на длину краника, как вписывается смеситель в интерьер, длину шланга для душа, входит ли в комплект подставка для душа на стену (если Вам нужно).

Конструкция шарового крана из ППР

Шаровой полипропиленовый кран является запорной арматурой, используемой в системах водоснабжения и отопления. Он применяется для полного перекрытия циркулирующего потока – эксплуатировать такие краны в качестве регулирующей арматуры нельзя, поскольку из-за конструктивных особенностей в таком режиме использования они быстро выходят из строя из-за образования каверн.

Каверна является механическим повреждением боковой части корпуса крана, стенки которой имеют малую толщину, не способную выдержать воздействие механических частиц содержащихся в потоке транспортируемой воды.

В отличие от латунных аналогов, в ППР кранах нет внутренних уплотнительных элементов на штоке – уплотнитель расположен за пределами сечения пропускного отверстия, он представлен пластичным синтетическим каучуком, которым заполняется полость конструкции в ее седальной части.

Шаровой запорный элемент имеет два ограничителя в виде полимерных колец, которые фиксируют положение узла. Качественные краны изготавливаются методом литья – они имеют монолитную конструкцию и, как следствие, высокую механическую прочность.

Для изготовления запорного шара используется латунь марки CW617N (у зарубежных производителей) либо отечественный аналог – латунь ЛС59-2. Для приданию узлу большей устойчивости к коррозии шар может покрываться слоем гальванизированного хрома.

Пропускное отверстие, размещенное на параллельных стенках запорного шара, имеет круглую форму. В открытом положении отверстие расположено по направлению оси трубопровода, тогда как при перекрытии потока запорный шар рычагом проворачивается так, чтобы пропускной патрубок перекрывался монолитными стенками шара.

Некоторые производители, с целью экономии металла, могут обтачивать шар в нижней части, формируя там дополнительное проточное отверстие – “отстойник”. Запорные узлы такой конструкции доставляют немало проблем в эксплуатации, поскольку в отстойнике постоянно скапливается шлам и содержащиеся в воде механические частицы.


Разновидности проходного сечения в шаровом запорном элементе крана

Регулирующая рукоять арматуры может выполняться в двух конфигурациях – бабочка либо рычаг. На штоке она фиксируется посредством шестигранного соединения и отсекающей заклепки. Отметим, что пластиковый шаровой кран для полипропиленовых труб имеет необслуживаемую конструкцию – в случае потери арматурой герметичности либо ее поломок отремонтировать кран не получится, вам потребуется полностью его заменить.

Функциональное назначение и технические характеристики

Полипропиленовые шаровые краны производятся согласно международным стандартам DIN №16962 и ISO №15774, согласно положениям которых такие изделия нельзя использовать в системах газоснабжения. Они предназначены для комплектации водопроводов и систем отопления из пластиковых труб, температура теплоносителя в которых не превышает допустимый для ППР максимум (+90 градусов).

Помимо бытовой эксплуатации, такие краны могут использоваться в технологических трубопроводах следующих видов промышленности:

  • химической (полипропилен, как материал, устойчив к большинству видов химически агрессивных веществ);
  • пищевой,
  • целлюлозно-бумажной;
  • фармацевтической.


Шаровой кран в разрезе Шаровые краны из ППР предназначены для труб малого диаметра, диапазон поставляемы на рынок размеров – от 23 до 63 мм (20, 25, 32, 40, 50, 63). Технические характеристики изделий следующие:

  • температурный максимум +90 градусов (возможно кратковременное повышение температуры циркулирующей среды до +110);
  • максимальное давление в системе – 20 Бар;
  • скок эксплуатации: в системах холодного водоснабжения – 50 лет, в отопительных коммуникациях (радиаторные системы и теплый пол) – 25 лет.

Отметим, что при повышении температуры до +130 градусов происходит повышение пластичности полипропилена, в результате которой арматура теряет свою герметичность.

Преимущества и недостатки, сравнение с латунными аналогами

На водопроводные и отопительные системы из полипропиленовых труб, помимо пластиковых кранов также могут устанавливаться латунные изделия. Металлические аналоги отличаются более высоким температурным максимумом – до +150 градусов и рабочим давлением – до 40 Бар.

Что советуют специалисты

К сожалению, при всей простоте технологии соединения, при монтаже нередки ошибки. Для того чтобы их избежать, специалисты советуют строго следить и не допускать следующих ситуаций:

  1. сохранения загрязнения на месте контактов трубы и крана, из-за которых ухудшается качество соединения;
  2. ошибочного положения элементов при соединении — на исправление любых недостатков в позиционировании есть лишь несколько секунд, пока пластик не начнёт схватываться;
  3. удаления оплывов сразу же после соединения, не дождавшись полного отвердевания пластика — иначе может произойти деформация;
  4. наличия зазора между корпусом крана и фитингом — для того чтобы избежать подобной ситуации, надо вдавливать конец устройства в трубу до упора;
  5. образования внутреннего оплыва, который может возникнуть при применении чрезмерных усилий — иначе пропускное отверстие уменьшится.

Исключение этих ошибок позволит достичь максимальной герметичности и долговечности соединения крана с трубопроводом.

Самостоятельное соединение полипропиленовых труб своими руками

Современные технологии позволяют при помощи полипропиленовых труб создавать надежные и долговечные коммуникации. Они не подвергаются коррозии. Поэтому широко используются. Но в этом случае важным моментом является соединение полипропиленовых труб своими руками. Сделать это можно при помощи пайки или же применяя метод без сварки. Поэтому задействовать специалиста необязательно. Разберемся в каждом более детально.

Соединяем со сваркой

Инструмент

Чтобы получить наилучший результат и не спровоцировать появление проблем при эксплуатации, следует хорошо изучить технологию, имеющиеся правила. Только после этого можно приступать к процессу пайки.

И для этого процесса потребуется сварочный аппарат, который специалисты часто именуют «утюгом». Этот прибор представляет собой несложное устройство, работающее от электросети. В комплекте оно зачастую имеет насадки разных диаметров с инструкцией.

Технология пайки

Несмотря на свою «полипропиленовость», такие трубы прекрасно используются для горячего водоснабжения или отопления. Они прослужат очень долго.

Соединение таких изделий происходит при воздействии высокой температуры на их концы. Но тут есть одна тонкость. Трубы нагреваются снаружи, а элементы соединения – изнутри. Только так можно получить прочные узлы.

Поэтапность процесса:

Сначала включается паяльник, он должен быть нагрет до 270 градусов. Изделия разрезаются на нужные куски и зачищаются. Можно сделать удобные пометки, чтобы понимать, на какую глубину погружать их в аппарат для нагрева. Ровно вставляем трубы и элементы соединения на насадки устройства

Это также важно для качественной пайки. После расплавления элемента и трубы, они вынимаются из прибора и соединяются друг с другом. Здесь также важна ровность пайки

Нужно слегка придавливать, но не прокручивать вокруг оси. Давление также влияет на качество пайки. После стыковки элементов их нужно подержать несколько минут в неподвижном состоянии

Здесь также важна ровность пайки. Нужно слегка придавливать, но не прокручивать вокруг оси. Давление также влияет на качество пайки. После стыковки элементов их нужно подержать несколько минут в неподвижном состоянии.

Выполняя манипуляции, следует обращать внимание на еще один важный нюанс. Внутренняя поверхность швов не должна потерять проходимость. Ведь при расплавлении появляется небольшой бугорок, что опасно, если изделия небольшого диаметра

Ведь при расплавлении появляется небольшой бугорок, что опасно, если изделия небольшого диаметра.

Следует избегать и сильного наплыва материала, вызванного чрезмерным нагреванием. Чтобы проверить проходимость трубы, ее можно продуть и пустить по ней воду.

Нужно порекомендовать, если у вас нет опыта пайки, можно для начала потренироваться, прежде чем приступать к выполнению основных манипуляций. И поэтому рекомендуется приобретать материалы с запасом, ведь кроме тренировки, наверняка, может произойти брак и во время основной работы. А бежать или ехать снова в магазин в процессе выполнения пайки крайне нежелательно. Для получения большего количества информации относительно пайки своими руками можно также посмотреть видео по теме.

Что касается самого аппарата, то его необязательно покупать. Устройство можно взять у кого-нибудь в аренду.

Соединяем без сварки

Есть еще один способ, который позволяет не использовать сварку, — «холодный». В этом случае используются компрессионные фитинги. Поэтому покупать или брать в аренду сварочное оборудование не придется. Понадобится только обжимной ключ. Этот инструмент часто продается вместе с фитингами.

Однако такой метод без сварки имеет один существенный недостаток. Время выполнения процедур существенно больше, в сравнении со сваркой. И это нужно учитывать при выборе метода соединения труб.

Заключение

Словом, в соединении полипропиленовых труб своими руками нет ничего страшного или очень сложного. Как и в большинстве технологий, требуется четкое и правильное выполнение установленных технологических норм. Для этого можно дополнительно ознакомиться с видео материалами. Тогда процесс будет выполняться не только быстро, но и качественно. А это уже залог долговечности и надежности полученной системы водоснабжения или отопления.

При этом необязательно использовать сварку. Ведь можно обойтись и альтернативным способом. Однако недостатком такого решения будет увеличение по времени всех работ. Поэтому выбирать способ необходимо, учитывая этот момент. Тогда все пройдет гладко, а возводимая система обретет требуемую прочность и надежность.

Технология изготовления трубопроводной системы

Грамотный подход к любым строительным работам предполагает чёткое выполнение определённой технологии.

В случае создания системы горячего водоснабжения или отопительной этот порядок выглядит таким образом:

  1. Началом любой серьёзной работы является проект. В данном случае это прорисовка общей схемы трубопроводов, затем ‒ монтажной схемы.
  2. Затем монтажная схема переносится на те стены, но которых она будет смонтирована.
  3. На этом этапе определяется число поворотов и разветвлений, по этому количеству следует с запасом приобретать соответствующие фитинги – тройники, муфты и отводы.
  4. Размечаются места для кранов, фильтров и грязевиков.
  5. Определяются длины прямолинейных участков труб и их суммарная длина. Так как при пайке используется 15-20 мм длины каждого отрезка трубы, то их заготовочную длину надо увеличивать на 30-50 мм. Для горячей воды рекомендуется приобретать трубы, армированные фольгой, базальтовым или стекловолокном.
  6. Необходимо разметить все обходные элементы для пересечения других трубопроводов, а также учесть компенсационные петли для длинных участков.
  7. Для работы необходимо заготовить сварочную технику и другие инструменты. Паяльник можно не покупать, а взять в аренду.
  8. Выделить те участки трубопровода, которые можно собрать на столе в удобных условиях. Закрепить паяльник на столе и выполнить все возможные в этих условиях пайки. При том следует пользоваться таблицами температуры и длительности нагрева деталей с учётом температуры окружающего воздуха. Перед пайкой необходимо очищать и обезжиривать поверхности под пайку.
  9. На стене в заранее отмеченных местах устанавливаются клипсы, в которых будут крепиться секции трубопровода.
  10. На столе сваривать детали относительно легко, а на стене одному человеку не справиться. Нужен помощник. Он поддержит трубу, вовремя подхватит сварочный аппарат в тот момент, когда нужны свободные руки для соединения двух деталей. Если сварочный аппарат не удаётся пристроить для работы в месте стыка, можно на время снять трубопровод с клипсов. Главное ‒ не сбить взаиморасположение стыкуемых деталей.
  11. Если с паяльником к месту стыка добраться совсем невозможно, то очищенные и обезжиренные детали можно аккуратно погреть пламенем газовой горелки и соединить. По окончании монтажа системы трубопровод следует опрессовать. Для этого весь трубопровод заполняется водой под максимально высоким давлением, и в таком состоянии нужно его выдержать не менее суток. Если нигде в соединениях не будет обнаружено капель воды, то значит ‒ работа выполнена на отлично. В противном случае потребуется переделка неудачных участков.


Пример монтажной схемы однотрубной системы отопления одноэтажного дома


Разметка монтажной схемы на стене


Разновидности паяльников и насадок


Инструменты и приспособления для работ по монтажу системы

Достоинства и недостатки шаровых арматур

Любое устройство имеет и положительные и отрицательные моменты. Шаровый пропиленовый кран тому не исключение. Недостатки и достоинства этих элементов стоит рассмотреть подробнее.

Достоинства

К положительным моментам таких элементов следует отнести следующее.

  1. Небольшой вес устройства.
  2. Простота крепления к трубопроводу.
  3. Отсутствие необходимости обслуживания и ремонта.
  4. Практически неограниченный срок эксплуатации.
  5. Экологическая чистота изделия позволяет применять полипропиленовый кран шаровый на трубопроводах подачи питьевой воды.
  6. Используемые материалы не подвержены коррозии.

Недостатки

К отрицательным моментам можно отнести следующее.

  1. Необходимость использовать специальный инструмент при монтаже — паяльник.
  2. Продолжительная эксплуатация без изменения положения заглушки может вывести из строя кран.

Монтаж в гипсокартон

Монтаж крана на гипсокартон является более трудным, чем монтаж к капитальному основанию. Для гипсокартонного листа существуют собственные аксессуары, но найти их бывает сложнее, чем обычную планку. Расстояние от края планки до края водорозетки должно составлять толщину 2-х слоёв 12,5 мм гипоскартона плюс толщину плиточного клея с плиткой.

Для крепления вам понадобится деревяшка, установленная за ГКЛ, на которой и будет держаться смеситель, два листа гипсокартона или двойной гипсокартон, металлическая планка, а также шурупы и саморезы. Все работы должны быть произведены без излишнего напора. При условии использования пластика и труб ПВХ вы можете повредить элементы еще на стадии установки.

Цена планки варьируется от 50 рублей до 1 500 рублей: все зависит от качества, материала, страны производителя и гарантии, которую он готов дать. Учитывая, что водорозетки должны выдерживать нагрузки от напора и высокие температуры, гарантия должна быть соответствующая.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
