Разметка и правильная установка радиаторов отопления своими силами

Принцип работы и устройство радиатора отопления

Прежде всего, мощность радиатора определяется количеством секций. Как мы уже знаем, некоторые типы позволяют их добавлять и снимать. Сама батарея работает простым образом: жидкость (чаще всего вода) начинает свой путь в одном месте, нагревается, протекает всю конструкцию и выходит в другом конце. Где находится начало и конец выясняется манерой подключения.

Ниже подробнее поговорим о строении батарей и какие дополнительные знания явно не помешают.

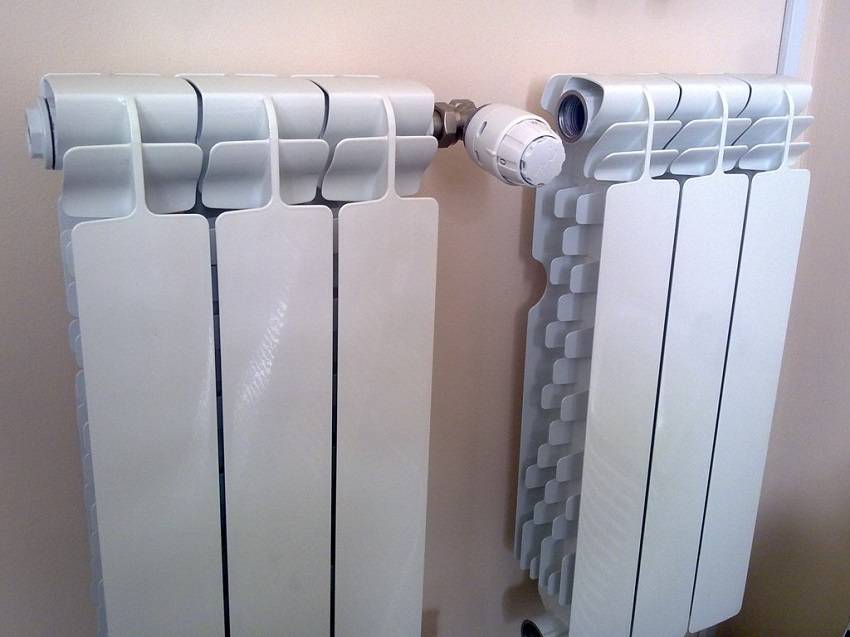

Конструкция радиаторов

Устройство радиатора отопления в своем большинстве имеет простую схему:

  • Каждая батарея располагает двумя коллекторами: один вверху, второй внизу;
  • Коллекторы обладают перемычками (вертикальными каналами), в которых передвигается теплоноситель;
  • Это все покрывается металлом либо кожухом (пример: алюминиевый кожух биметаллических батарей);
  • Радиатор имеет 4 выхода: первый стыкуется с трубой, отвечающей за подачу теплоносителя, второй выводит жидкость в начальную точку. Оставшиеся выходы занимаются краном Маевского или заглушками. Альтернатива — автоматический воздухоотводчик.

Где труба подачи, а где обратки

Оба понятия имеются во всех системах. При этом, в схеме с одной трубой устройство радиатора отопления будет обладать обраткой после ее усовершенствования.

Котел – это начало подачи тепла. От него теплоноситель проходит через всю батарею. Сам радиатор также наполнен жидкостью, поэтому получившаяся горячая заменяет холодную, которая отправляется в отопительный котел.

Чтобы знать, какая труба за что отвечает, достаточно уделить внимание выбранному подключению системы. Например, одностороннее с подачей снизу говорит о том, что горячий поток начинается внизу и идет вверх, к обратке

Подача сверху будет иметь противоположную ситуацию.

Какие радиаторы отопления выбрать для замены

Не каждый возьмется за установку радиаторов отопления своими силами, считая эту затею слишком хлопотной. Но на самом деле основной фронт работ не такой уж и сложный.

При том огромном разнообразии теплового оборудования, которое предлагается сегодня, бывает непросто выбрать нужный вариант. Однако следует ознакомиться со всем характеристиками, а не только смотреть на дизайн и описание к модели.

Алюминиевые радиаторы обладают наибольшей теплоотдачей

В общих чертах параметры таковы:

  1. С наибольшей теплоотдачей – алюминиевые радиаторы, отличающиеся максимальной проводимостью тепла, отличным дизайном. Среди «минусов» можно указать подверженность разрушению от кислотной среды теплоносителя, их нежелательно использовать в городских высотках, где бывает высокое давление до 20 атмосфер.
  2. Чугунные радиаторы отличаются долговечностью из-за стойкости к коррозии и засорению тяжелыми частицами. Из недостатков – устаревший дизайн, большая масса, затрудняющая перевозку и крепление чугунной батареи к стене с декором. Возможны трещины от гидроудара, поскольку материал не пластичен.
  3. Стальные радиаторы тоже отличаются высоким КПД по отдаче тепла, у них приемлемая цена, отличный дизайн, визуально компактные размеры даже при большой длине и глубине. Их «минус» – подверженность коррозии, даже если в документации указано «нержавеющая» сталь. При небольшой толщине подвержены деформации от гидроудара и чрезмерного давления в системе.
  4. Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) отличаются превосходным дизайном и теплоотдачей и при небольшом весе. Стойкость к коррозии обеспечивает внутренне напыление, они нетребовательны к кислотно-щелочной среде и загрязненности теплоносителя. Хорошо переносят испытания системы, есть возможность регулировки подачи тепла при дополнительной комплектации. Из недостатков – высокая стоимость относительно других современных батарей.
  5. Медные трубы и секции радиатора имеют наиболее продолжительный срок эксплуатации – до 50лет. В Европе их считают идеальным вариантом. Среди «минусов» можно указать наибольшую стоимость и сложный монтаж из-за специальной пайки, которую производят только специалисты.

Биметаллические радиаторы отличаются превосходным дизайном и хорошей теплоотдачейВажно! Тепловое оборудование подбирается по совокупности свойств. Чаще всего демонтируют чугунные батареи, предпочитая биметалл и коммуникации из металлопластиковых труб

Это имеет смысл при общей замене всей системы отопления.

Перемычка между трубами батареи – важный элемент системы. Он способен смягчить гидроудар, благодаря дополнительному распределению теплоносителя стояком и байпасом.

С чего начать установку приборов отопления

Заниматься заменой приборов отопления лучше в летний период, когда не требуется отключать подачу теплоносителя во всем подъезде или доме. В любом случае, потребуется «добро» жилищной конторы, обслуживающей данный участок. Только они имеют право перекрывать и опломбировать систему подачи горячей воды.

Схема подключения радиаторов отопления

Перед тем как установить радиатор отопления и произвести демонтаж старого оборудования, важно получить разрешение от профильных специалистов. Самостоятельный демонтаж и изменение контура отопительного оборудования грозит большими штрафами и отключением отопления в квартире

Следующим шагом будет определение точек монтажа кронштейнов. Перед тем как установить биметаллический радиатор отопления, рекомендуется определиться с наилучшим местом. В городских квартирах самое холодное место – подоконная ниша и щели балконной двери, в частном секторе – входная дверь без крыльца. Поэтому если кажется, что одной батареи мало, рекомендуется продублировать ее у холодной стены или у двери.Полезный совет! Даже если нет мест, кроме ниши под окном, куда сползает холодный воздух, отопительный радиатор желательно располагать точно посередине. Это обеспечит наиболее полное прогревание холодных масс в зимний период, а теплый воздух будет полноценно распределяться в помещении.

Для спуска воздуха из системы устанавливают кран Маевского

Поэтому его важно предусмотреть в свободном верхнем отверстии (коллекторе) радиатора. Особо рекомендуется ставить его в конечной точке схемы на верхнем этаже

Кран Маевского

Шаг 8: установка

На сгоны

  1. На подводку последовательно сгоняются до конца резьбы контргайки и проходные радиаторные пробки;
  2. Радиатор вывешивается на кронштейнах так, чтобы длинные резьбы на подводках заходили в крайнюю секцию на 2 — 3 сантиметра;
  3. Резьба радиаторной пробки подматывается. Как вариант, пробка снабжается силиконовой герметизирующей прокладкой;
  1. Пробка с умеренным усилием вкручивается в радиатор;
  2. Контргайка сгоняется к пробке так, чтобы между ними остался зазор в 5 мм;
  3. В зазор наматывается прядка пропитанной подмотки или несколько витков герметизирующей нити (Тангит Унилок или ее аналога), после чего контргайка затягивается.

Герметизирующая нить Тангит Унилок всегда в моем арсенале.

Глухие пробки подматываются и вкручиваются в крайнюю секцию

Обратите внимание, что резьба на них левая: чтобы вкрутить пробку, ее нужно вращать против часовой стрелки

На американки

  1. Первыми на короткие резьбы подводок монтируются краны (опционально — дроссели или термоголовки). Способ герметизации резьб тот же: они подматываются льном с краской или полимерной нитью;
  2. В радиатор вкручиваются глухие и проходные пробки;
  3. В проходные пробки и краны вкручиваются половинки американок;
  4. Радиатор вывешивается на кронштейнах, после чего американки стягиваются накидными гайками.

Финальный аккорд: затягиваем американку.

Требование к установке радиатора отопления

Если отопительный прибор в помещении будет один, то его, как правило, устанавливают под окном для достижения лучших показателей конвекции. В случае одного окна и нескольких радиаторов, второй можно расположить в противоположном угле.

Обычно радиатор устанавливают под окном таким образом, чтобы его центральная ось совпадала с центральной осью оконного проема. Это больше эстетическое требование, нежели практическое. Если радиатор необходимо сдвинуть, то лучше не делать это на большое расстояние с одной из сторон. Выглядеть он будет не совсем интересно.

При выборе места расположения радиатора следует руководствоваться некоторыми правилами:

  • От поверхности пола радиатор должен располагаться на высоте не менее 100 мм.
  • От нижней плоскости подоконника до радиатора должно быть расстояние не менее 70 мм.
  • Расстояние между задней поверхностью радиатора и плоскостью стены за прибором должно быть не менее 50 мм.
  • Поверхность стены за радиатором лучше отделать отражающим материалом. Это позволит инфракрасному излучению отражаться от него и греть внутренне помещение, а не стену. В качестве покрытия можно установить лист толстой фольги или другой материал с отражающей поверхностью.
  • Установка радиатора обязательно должна производиться по уровню. Соблюдение горизонталей и вертикалей является обязательным условием удачного монтажа прибора.
  • При установке и подключении радиатора к системе необходимо соблюдать угол наклона трубопровода. Наклон батареи отопления в частном доме должен составлять не менее 0,005 метра на каждый метр разводки. Если длина трубопроводов составит 10 метров, то уклон должен быть не менее 50 мм. В противном случае радиатор может сместиться.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Смотрите это видео на YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

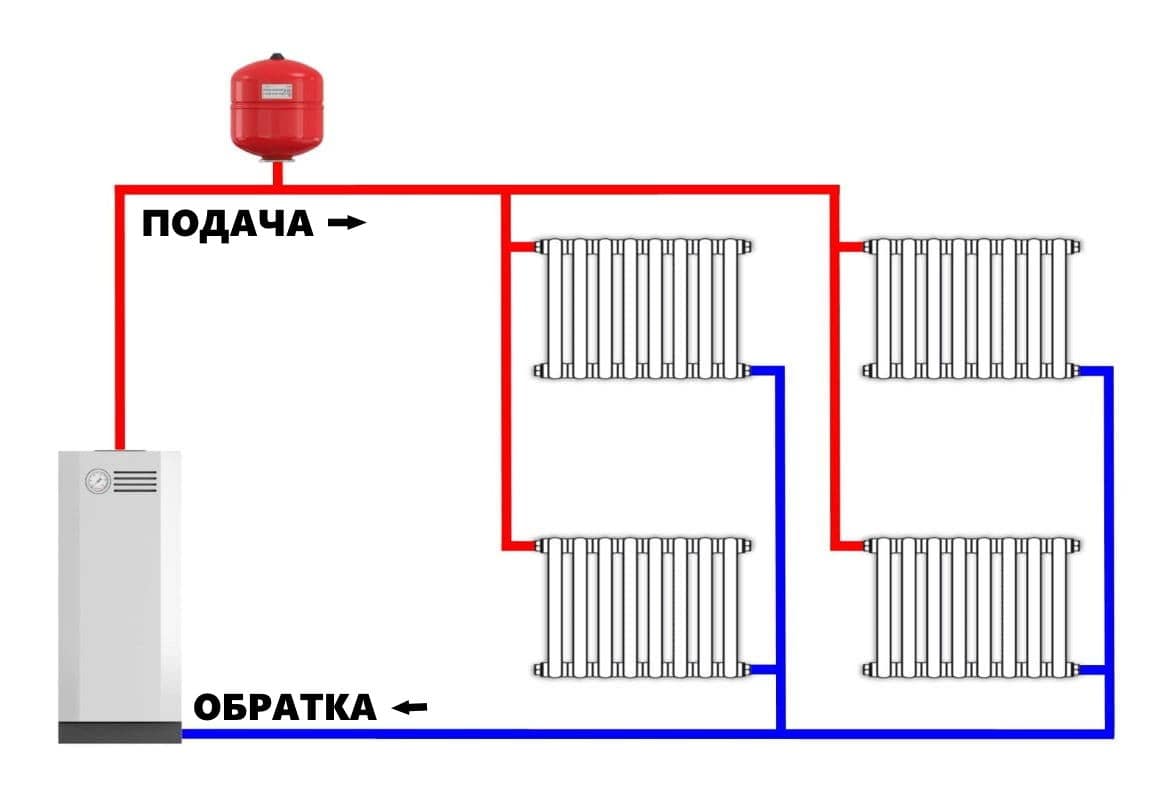

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

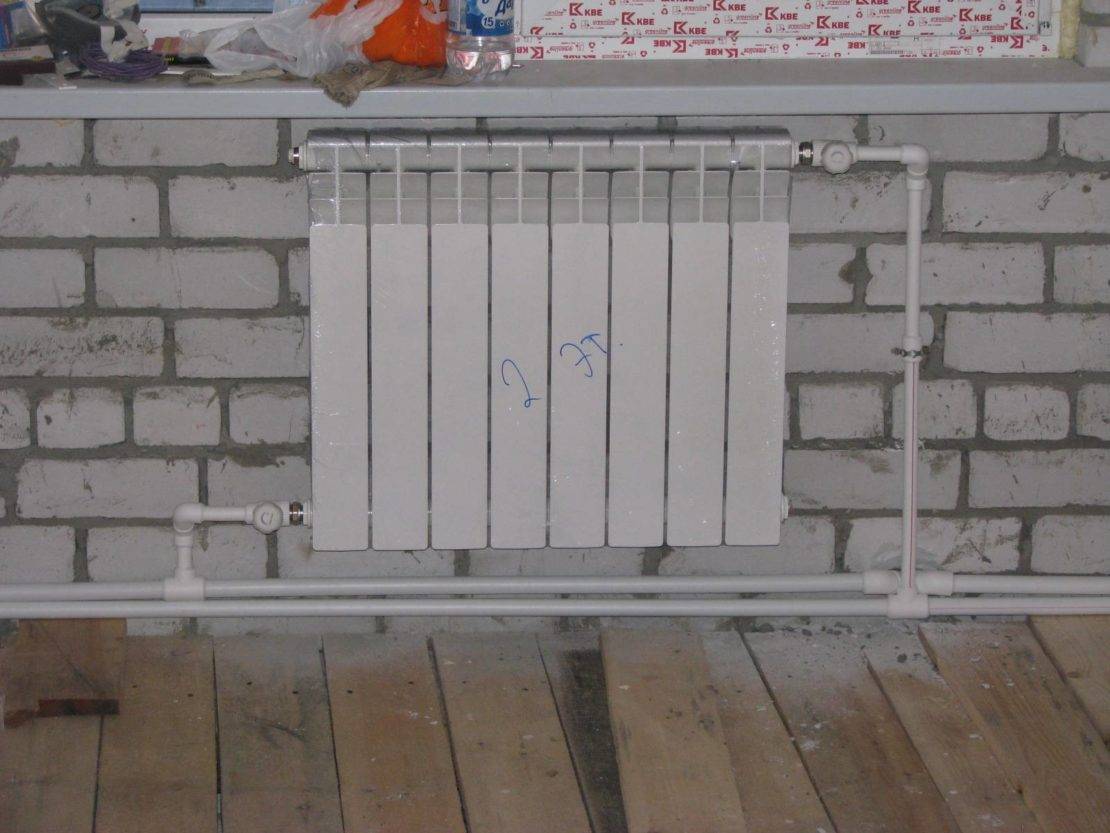

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

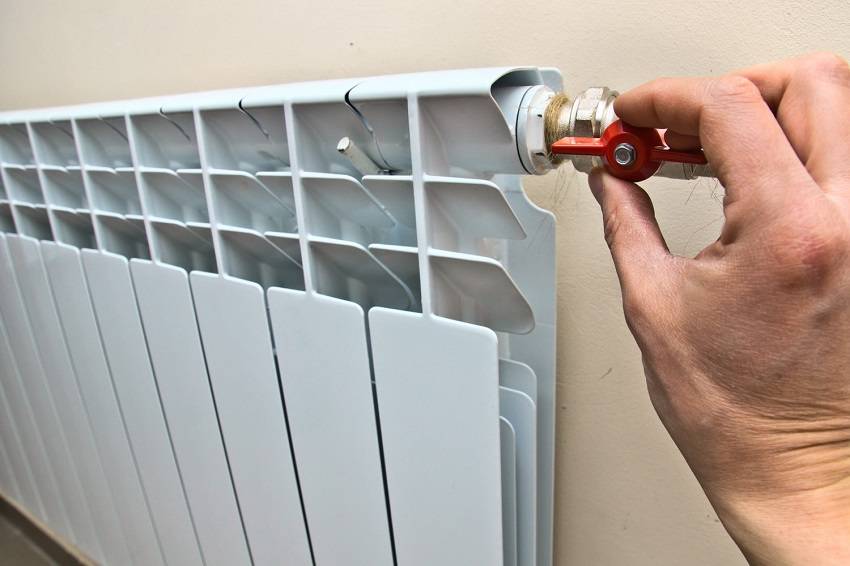

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Схемы подключения батарей к отопительному контуру

Используют разное подключение радиаторов отопления к магистральному трубопроводу. При выборе оптимального направления циркуляции воды в радиаторе можно добиться максимальной эффективности отопления. Ток жидкости зависит от разницы температур внутри прибора и динамического напора.

Диагональное подключение

Наиболее эффективным считается монтаж радиаторов отопления с верхней подачей и диагональным отведением. При таком подключении обеспечивается самая высокая теплоотдача. Это достигается за счет того, что теплоноситель беспрепятственно циркулирует через прибор. При этом сначала жидкость попадает в верхний коллектор, а потом перетекает по перемычкам в нижний. Благодаря этому вся поверхность отопительного прибора прогревается равномерно.

Реже применяют диагональное подключение радиаторов отопления с нижней подачей. Это связано с тем, что в агрегатах со значительным количеством секций формируется застойная область в районе обратного патрубка. Здесь температура теплоносителя намного ниже. Из-за этого эффективность теплообмена снижается на 20%.

Одностороннее с подачей снизу и сверху

При монтаже однотрубной разводки в многоэтажном доме чаще применяют одностороннее подключение с верхней подачей, или при нижней разводке нисходящего вертикального контура.

Схему используют при установке небольших радиаторов, поскольку при значительном количестве секций ток теплоносителя по батарее может быть невысоким из-за нехватки кинетической энергии жидкости. Уменьшению тепловой мощности на 5% способствует монтаж батарей отопления с односторонним подключением и верхним присоединением подающего трубопровода.

Несмотря на низкую эффективность одностороннего нижнего подсоединения подачи, такая схема нередко применяется в многоэтажных домах с однотрубной разводкой. Застойная зона с охлажденным теплоносителем формируется в наиболее удаленной от входа половине агрегата. Эта часть батареи будет более холодной. При использовании данной схемы эффективность теплоотдачи уменьшается на 22% максимум.

Двухстороннее с подачей снизу и сверху

Преимущество установки батарей с подключением подающего и отводящего патрубка в нижней части заключается в возможности скрытой прокладки трубопровода. Благодаря этому трубы не портят интерьер помещения. Однако верхняя часть отопительного прибора прогревается хуже, потому что поступлению горячего теплоносителя мешают встречные потоки охлажденной жидкости. Из-за этого теплообмен уменьшается на 15%. Плюс заключается и в том, что схема легко поддается оптимизации.

Поскольку при монтаже отопительной системы важно выполнить правильное подключение радиаторов отопления, двухстороннее подсоединение с верхней подачей не используется никогда. Если для прохождения жидкости открыть только верхний коллектор, то она не станет попадать в нижнюю часть радиатора, которая всегда будет оставаться холодной

Виды разводки батарей

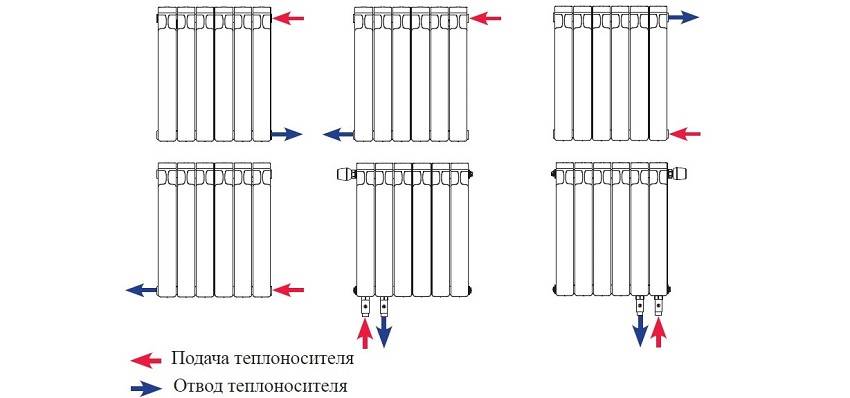

Существует всего 4 типа подключения радиаторов:

Боковое одностороннее

Такой метод подключения больше всего распространен в наше время. Его смысл состоит в том, чтобы подключить подводящую линию к верхнему патрубку, а обратку к нижнему с той же стороны. Таким образом происходит максимальная отдача тепла от воды к батарее

Важно отметить, если подключить наоборот, то есть горячую снизу, а обратную сверху, то мощность радиатора упадет. Недостатком данной системы является то, что она плохо работает с многосекционными радиаторами.

Диагональное

Этот метод зачастую используется в сочетании с многосекционными батареями, где количество секций составляет более 12. При такой разводке труба с горячей водой подключается сверху с одной стороны батареи, а обратка – снизу с другой стороны. Таким образом даже самая длинная батарея прогревается равномерно.

Нижнее

Этот способ будет эффективен, если трубы системы отопления находятся под полом или плинтусом. При нижней разводке вы сохраняете эстетический вид помещения, но теряете в мощности, так как обе линии (горячая и обратная) подключаются снизу радиатора с разных сторон. При нижнем методе подключения теплопотери имеют наибольшие значения в сравнении с другими способами подключения.

С выбором метода подключения все просто – если у вас батареи до 12 секций, то смело подключайте их боковым односторонним способом, а если больше, то диагональным. Использовать нижнее подключение мы не рекомендуем, так как оно увеличивает затраты на отопление и снижает эффективность батарей.

Подключение батарей отопления своими руками

Порядок работ:

Первым делом необходимо сделать разметку радиаторов отопления и положения кронштейнов на стене. Как правило, их располагают вверху и внизу. Если повесить радиатор только на верхние кронштейны, то его сложно будет выровнять по вертикали.
После того как разметка нанесена, в местах крепления кронштейнов сверлятся отверстия. Диаметр отверстий должен соответствовать диаметру дюбеля на кронштейне. В отверстие вставляется дюбель, а уже в него вкручивается сам крюк. Последние вкручиваются не до конца. После того, как будет установлен радиатор, его положение можно регулировать, вворачивая или отворачивая крюки кронштейнов.
Когда кронштейны установлены, на них навешивается радиатор, после чего регулируется его положение. Как только радиатор установлен и выровнен по уровню, можно его снимать и упаковывать. С обоих концов радиатора устанавливаются по 2 заглушки (верхняя и нижняя). В тех отверстиях, к которым будет подключаться подача или обратка, необходимо выкрутить заглушки.
В рабочие отверстия вкручиваются соединительные муфты. Перед тем как вкрутить муфту, на ее резьбу наматывается уплотнитель

Важно: уплотнитель наматывается только по часовой стрелке, то есть по ходу резьбы.
После этого к муфтам подключается отсечные краны. Некоторые ставят не кран, а вентиль, благодаря которому можно регулировать подачу теплоносителя на конкретный радиатор

Далее, если требуется, оборудуется байпас.
Подключение радиатора не представляет никакой проблемы. К уже установленным муфтам прикручивается муфта трубы.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.
