Подключение греющего кабеля: подробный инструктаж по монтажу

Плюсы и минусы обогрева кабелем

Системы электрического обогрева трубопроводов изначально создавались для промышленных объектов. Постепенное снижение себестоимости комплектующих расширило сферу применения за счет частных домов. Нагревательные элементы стали устанавливать в водосточных трубах или по периметру скатов крыш для защиты поверхностей от обледенения.

Термическое воздействие не вредит конструкционным материалам. Существуют системы обогрева грунта для парников, защищающие корни растений от переохлаждения.

Преимущества оборудования:

  • низкая цена и простота монтажа;
  • широкий ассортимент продукции;
  • возможность установки в зонах с повышенной пожароопасностью;
  • небольшая нагрузка на электрическую сеть;
  • длительный срок эксплуатации.

Недостатки греющего кабеля:

  • падение ресурса при ошибочном или неаккуратном монтаже;
  • зависимость контура отопления от внешней сети;
  • высокая стоимость оборудования от премиальных брендов.

Саморегулирующийся кабель

Применяется для защиты водопровода от промерзания и для поддержания температуры в системе ГВС. Также он может использоваться для оттаивания снега или льда в водосточных желобах при строительстве ливневой канализации.

Как работает

В кабеле существует два медных проводника, между которыми расположен полимерный резистор из угольной пыли.

При подключении напряжения 220 вольт ток, проходящий через этот резистор, нагревает его до определенной температуры.

Нагреваясь, угольная пыль расширяется и увеличивается ее сопротивление. Вследствие этого уменьшается ток нагрузки и снижается мощность нагрева.

Постоянно повторяющийся цикл нагрева-остывания и создает эффект саморегулирования.

Общая нагрузка меняется по всей его длине в зависимости от температуры окружающей среды для каждого участка кабеля. То есть, если температура среды увеличивается, то выделяемая мощность уменьшается, и наоборот.

Таким образом, саморегулирование предупреждает перегрев более прогретых участков. Его можно удлинить или укоротить в любом месте трассы, так как подача напряжения на него происходит параллельно. Эта возможность упрощает проектирование и монтаж кабеля на месте.

При монтаже не следует превышать максимальную мощность для разных температур при эксплуатации кабеля. Его можно изгибать радиусом не меньше, чем 25 мм и только по плоской стороне.

Применение греющего кабеля для любого водопровода, который проходит по улице, необходимо. Но с этим связано много проблем, одна из которых – недолговечность. Поэтому очень часто при неглубокой закладке труб в грунт используют прокладку внутри труб.

Очень часто кабель такого типа выполняет свои функции в очень узком диапазоне, и поэтому приходится его включать-выключать вручную.

Если не подключать термодатчики, то можно обойтись и ручным включением-выключением обогревательной системы. Да и экономия электроэнергии при таком способе регулирования нагрева все равно будет ощутимой.

Единственная проблема – узнать, когда необходимо включить кабель. Для этого есть самый простой способ – нужно замерить температуру трубы и воды в водопроводе или в скважине при начинающихся холодах. Если оба показателя примерно равны, то трубу греть не нужно.

Когда включать подогрев – решать только вам, но делать это желательно при большой разнице в результатах измерений, опираясь на уличную температуру.

Монтаж греющего кабеля для обогрева труб внутри и снаружи.


Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания. На большей части нашей страны эта отметка находится на уровне не более 2,5м.

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Наибольшее распространение получили греющие кабеля двух видов:

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Иначе он банально может расплавить и прожечь трубу.

У саморегулирующегося, замкнутого контура или петли нет.

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

  • бронированный, защитный экран или оплетка
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

Виды

Если решается вопрос, как выбрать кабель для прогрева коммуникаций, рассматривают все существующие разновидности:

  • резистивный;
  • саморегулирующийся.

Первый из вариантов имеет простую конструкцию. Нагрев осуществляется за счет одножильного или двухжильного кабеля. Они покрыты изоляцией: основной, дополнительной, экранирующей. Кроме того, снаружи предусматривается защита в виде прочной оболочки. Монтаж одножильного кабеля выполняется по кольцевому принципу: сначала производится подключение к источнику питания, затем он проводится через трубу и возвращается к началу.

Одножильный вариант конструкции подходит для внешней прокладки: по наружной стороне трубы. Когда используется такой кабель для внутреннего монтажа (через полость коммуникаций), увеличивается риск перегрева, что возможно при пересечении витков.

Если в изделие заложено 2 жилы, конструкция усложняется. Такой вариант содержит заземление (дополнительная жила). Подключается по другой схеме. В этом случае с одной стороны подсоединяется источник питания. Другой конец кабеля протягивается вдоль трубы. Каждая из жил выполняет свою функцию: одна способствует нагреву, вторая ответственна на подачу энергии. Двухжильный вариант изделия может применяться для прокладки внутри коммуникаций.

Резистивная конструкция стоит недорого. Приобрести можно материал только заданной длины. При этом сопротивление будет одинаковым по всей протяженности отрезка. Чтобы определять температуру, дополнительно устанавливается термодатчик. Однако сам по себе данный элемент не выполняет корректировку нагрева. Для этого подключают термостат. При изменении температуры до заданного предела (верхнего или нижнего) система отключается. У резистивного изделия есть недостатки:

  • ограниченная длина, разрезать материал нельзя;
  • нет возможности выполнить ремонт участка, который перегорел из-за избыточного нагрева, придется производить замену по всей длине;
  • мощность не регулируется;
  • высокий риск перегрева; когда участки нагревательной системы пересекаются, вероятность этого увеличивается при монтаже одножильного материала.

Саморегулирующийся кабель имеет более сложную конструкцию. В нем заложено 2 жилы, соединенные полупроводниковой матрицей, благодаря которой осуществляются контроль и регулировка температуры. Для повышения эффективности в конструкцию заложен экран, а также многослойная изоляция с отличными прочностными характеристиками. Такой материал можно использовать в разных целях, его отличает более широкая область применения по сравнению с резистивным.

Преимуществом саморегулирующейся конструкции является возможность контролировать, а также менять температуру нагрева без стороннего участия. Главная функция полупроводниковой матрицы заключается в изменении сопротивления кабельной системы. В результате увеличивается/уменьшается сила тока, а вместе с тем возрастает или снижается мощность. Еще одной особенностью такой конструкции является возможность изменять температуру зонально: на участках, которые подверглись интенсивному нагреву или, наоборот, остыли.

Установка саморегулирующегося кабеля снаружи трубы

Чтобы избежать новых обрывов нагревательного кабеля, нужно произвести зачистку труб от ржавчины и других загрязнений.

Закрепите кабель на нижней части трубы. Холодный конец провода обязательно должен находиться снаружи изоляционного материала

Очень осторожно работайте с местом обрыва. Если у вас пластиковые трубы, используйте фольгу, чтобы обернуть их

Это даст равномерный нагрев трубы и позволит избежать новых обрывов.

Подключение самонагревающегося кабеля к электрической сети после обрыва

Вам понадобятся следующие материалы:

  • соединительный провод и термоусаживаемые трубки
  • штепсель для подключения к сети

После подготовки материалов снимите острым предметом собственную изоляцию кабеля не более чем на восемь сантиметров. Разъедините оплетку

Осторожно удалите ее изоляцию, чтобы оголить полимерную матрицу. Очистите провода, оголив проводники на 10-20 мм

Очистите концы провода. Используйте трехпроводной многопроволочный кабель. Использование такого кабеля упрощает определение заземления (обычно этот провод имеет два цвета). Термоусаживаемые трубки «одеваются» на питающий кабель, чтобы изолировать место соединения. На соответствующие выводы соединительной гильзы насаживается термотрубка. Скрутите и обожмите провода. Проведите все манипуляции с каждым выводом.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.

Ошибка №2
Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

  • Уменьшается просвет трубы (внутренний диаметр для подачи воды).
  • Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
  • Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
  • Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

  1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
  2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
  3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
  4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Виды греющих кабелей

Изделия разделяют на категории по:

  • принципу работы;
  • количеству проводников;
  • назначению.

Резистивные

В схему провода входят 1 или 2 металлические жилы.

Первый вариант рассчитан на коммутацию с 2 сторон и применяется для обогрева полов. Проложенный зигзагом элемент возвращается к стартовой точке и подсоединяется к линии напряжением 220В.

Модификация с двойной жилой подключается к розетке с одного конца и рассчитана на установку внутри трубопроводов. Сердечники состоят из сплава хрома с никелем, обладающего высоким сопротивлением.

Резистивный нагреватель нельзя укоротить или удлинить без установки нового датчика, рассчитанного на изменившееся сопротивление. Существуют специальные комплекты для водостоков или крыш, допускающие корректировку длины. Мощность оборудования варьируется от 8 до 60 Вт на погонный метр (определяется сечением и материалом центральной нагревательной жилы). Продукция имеет сниженную себестоимость, но из-за сложности монтажа и регулировки редко используется для прогрева труб в частном секторе.

Саморегулируемые

Изделия отличаются принципом работы. В конструкцию входят 2 проводящих ток сердечника, зазор между которыми заполнен специальным составом с добавлением графитовой пудры.

При низкой температуре зерна графита образуют дорожки, через которые протекает электрический ток. По мере нагрева наполнитель расширяется, что грозит разрывом цепочек из частиц графита. Увеличение сопротивления приводит к падению интенсивности нагрева. Автоматическая корректировка температуры позволяет обогревать конструкции без вмешательства оператора.

Саморегулируемые провода имеют ряд преимуществ:

  1. Универсальность применения. Изделия подходят для трубопроводов, скатов крыш или резервуаров с жидкостями.
  2. Экономичность. Провод нагревается неравномерно, обеспечивая снижение расхода электроэнергии.
  3. Простота монтажа. Изделие можно подрезать или наращивать (например, при проведении ремонта).

Индуктивные

Изделие состоит из сердечника из ферромагнитного сплава, поверх которого намотана проводящая ток жила. При подаче питания в центральной части кабеля наводится электродвижущая сила. За счет электрических потерь в теле происходит повышение температуры. Расположенный поверх слой изоляции защищает элементы конструкции от повреждений. Индукционные нагреватели имеют высокую линейную мощность при пониженном расходе электроэнергии.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

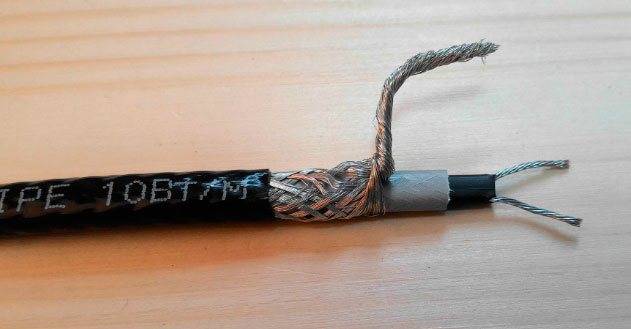

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне. В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Принцип работы и применение кабеля

Кабель выступает проводником, который преобразует поступающую энергию в тепло. Обычно эту деталь используют для обогрева крыш, труб, водостоков. Периодически кабель укладывают под пешеходные дорожки, чтобы на них не появлялся лед. Он одинаково подходит для использования на улице и внутри дома, периодически монтируется для создания теплого пола в доме.

Конструкция из нескольких медных жил проводит электричество. Между ними располагается нагревающая матрица, благодаря которой кабель функционирует. Поскольку матрица находится между питающими проводами, ее основная задача заключается в нагреве. На поверхности проводника есть экран, который защищает провод от электромагнитов.

Частные лица покупают саморегулирующийся греющий кабель для обогрева труб. Подходят модели со следующими показателями:

  • Наличие более двух слоев изоляции.
  • Гибкость элемента, поскольку иначе он подойдет не для каждого трубопровода.
  • Устойчивость к неблагоприятным условиям. Для этого внутрь проводника кладут медную оплетку или небольшую прокладку, за счет этого предотвращаются любые замыкания.
  • Невосприимчивость к резкому перепаду температуры или холоду.

В частном секторе греющие кабели используют для предотвращения промерзания на разных участках, а коммерческие организации закупают их для системы пожаротушения или обустройства труб.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

  1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
  2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
  3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
  4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.


При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

  • в виде одного или нескольких прямых отрезков под трубой;
  • под трубой зигзагообразно;
  • наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.


Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
