Погружной насос для скважины - что учесть при выборе и как установить

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

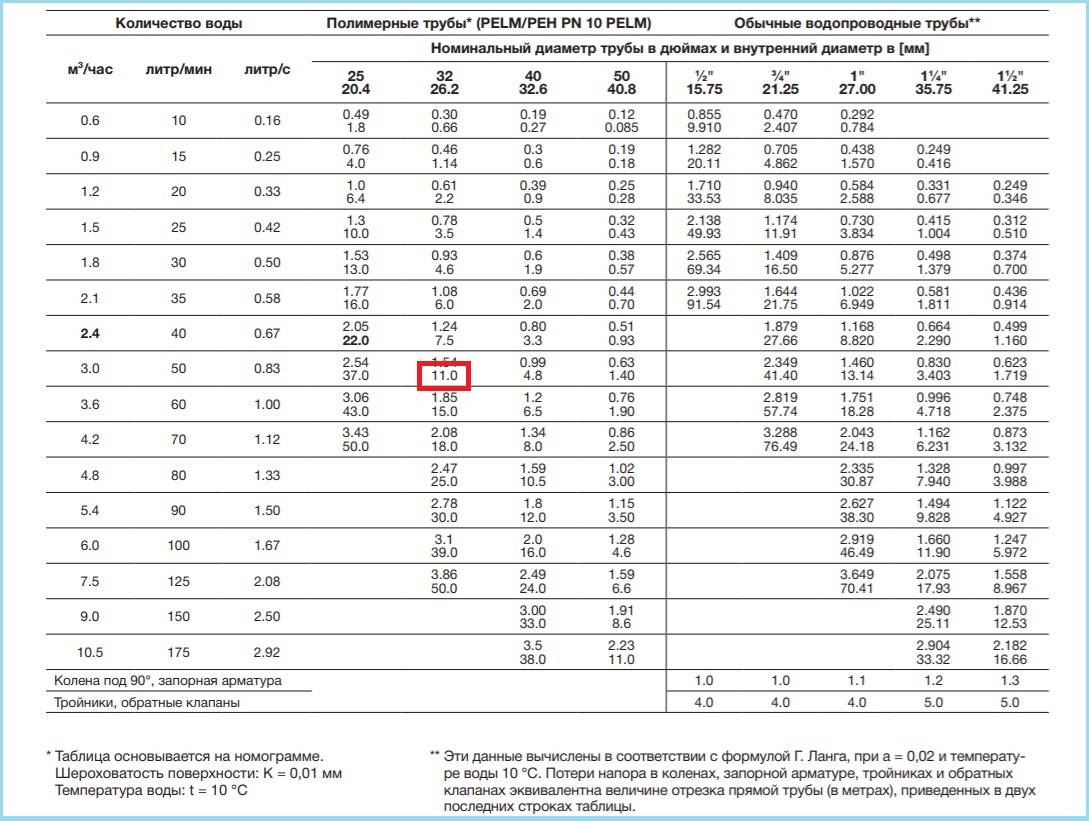

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

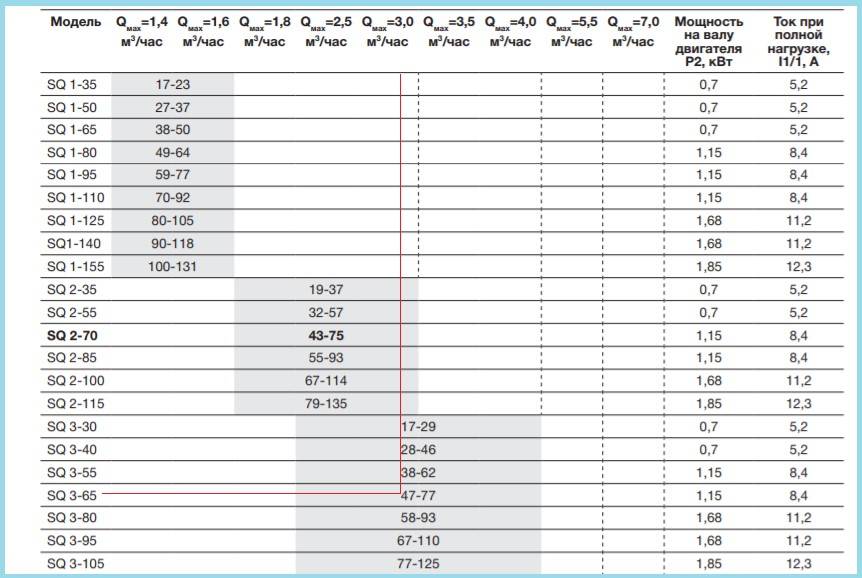

Рис. 12 Таблица для напорных характеристик Grundfos

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

Глубина.
Расход.
Диаметр источника и обсадки.
Напор.
Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

Расстояние помпы от зеркала воды.
Расстояние агрегата от дома.
Протяженность трубопровода (сопротивление).

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Конструктивные особенности

Решая, какой погружной насос выбрать для скважины, следует знать, что некоторые конструктивные особенности присущи всем моделям этого типа. Так, все без исключения агрегаты заключены в герметичный водонепроницаемый корпус для защиты внутреннего устройства. Изделия различной мощности и производительности, с разными принципами действия, могут отличаться по габаритам (в том числе, по диаметру) и весу, однако практически всегда они имеют цилиндрическую форму и относительно небольшой диаметр.

Для защиты от попадания мусора и крупных частиц нерастворимых примесей на входном отверстии устанавливают фильтр или решетку.
Погружные модели, оснащенные обратным клапаном, работают более корректно. Если подобного устройства нет в базовом комплекте (встроенного), то обычно имеется резьбовое соединение для опциональной установки. Модели с клапанным оборудованием легче интегрируются в систему домашнего водообеспечения.

Диаметр насоса для скважин

Рынок предлагает 2 основных вида скважинных насосов: 3-дюймовые и 4-дюймовые. Первые имеют диаметр 74 мм, вторые — 100 мм.
Встречаются еще и 3.5-дюймовые модели, с диаметром 90 мм, но большого выбора там нет.Выбирая глубинный насос 3 дюйма, нам необходимо оставить зазор между самим насосом и трубой минимум 4 мм. Толщина стенок пластиковой трубы 15 мм. Соответственно, складываем все вместе и получаем, что минимально допустимый диаметр трубы для такого насоса равен 93 мм. Насосы 3-дюйма войдут в любую скважину со 133 мм трубой и пластиком внутри. Диаметр популярных пластиковых труб 110 мм или 117 мм, а значит запас довольно велик. Вот здесь есть основные варианты труб для скважин.
Главный недостаток 3 дюймовых насосов — цена, она гораздо выше обычных 4-дюймовых. А также, нет моделей с высокой производительностью при серьезном напоре.

Большие 4-дюймовые погружные насосы имеют диаметр 98-105 мм. В среднем это около 100 мм, добавив зазор между насосом и трубой в 4 мм, а также толщину стенок пластиковой трубы 15 мм, получим минимально допустимый диаметр трубы для скважинного насоса 4 дюйма — 119 мм. Подходящая пластиковая труба имеет диаметр 125 мм и используется с обсадными трубами 152 мм и 159 мм.
Глубинные насосы диаметром 4 дюйма имеют невысокую стоимость, но устанавливаются в скважины большего диаметра.

Иногда встречаются 2 дюймовые насосы, для скважин с очень маленьким диаметром. Обычно это китайские производители и их мощность крайне невелика.

Установка насоса в скважину

Так как любая скважина обязательно должна быть оборудована насосом его не только необходимо выбрать правильно, но и должным образом установить. Непосредственно перед началом монтажных работ необходимо в первую очередь выполнить ряд подготовительных процедур, таких как расчистка и раскачка, а только потом приступать непосредственно к монтажу. Конечно же, самым оптимальным вариантом будет доверить установку специалистам в данной области, но если же по каким-то причинам вы решите сделать это самостоятельно, то обязательно необходимо придерживаться определенной последовательности выполняемых работ.

Монтаж поверхностного насоса осуществляется следующим образом:

В первую очередь в земле ниже уровня промерзания почвы выкапывается место для размещения прибора.
Далее осуществляется прикрепление шланга к всасывающей части, а в месте его окончания крепление клапана.
Затем на обратный клапан крепиться фильтрующий элемент и шланг погружается в воду через отверстие.

Как видно из всего перечисленного выполнить установку поверхностного насоса совсем несложно, единственным условием, которое будет залогом успеха, является наличие необходимого инструмента.

Специфика погружного насосного оборудования

По принципу работы погружные приборы можно разделить на 2 основных типа:

Вибрационные. Такой агрегат снабжен мембраной, которая производит большое количество колебаний. Благодаря этому вода передается со дна на поверхность земли.
Центробежные. В таком оборудовании установлен диск с лопастями. При его вращении возникает движение воды.

Строение насоса необходимо учитывать, так как работа различных устройств влияет на скважину по-разному.

Какой насос для скважины лучше, вибрационный или центробежный

Вибрационные насосы для скважин «Малыш» обладают рядом преимуществ:

более низкая цена по сравнению с центробежными устройствами;
простота обслуживания;
широкий выбор моделей, подходящих для большинства скважин.

Несмотря на такие характеристики, специалисты не рекомендуют устанавливать вибрационные агрегаты. Объясняется это особенностью работы. При постоянных колебаниях происходит медленное разрушение стенок скважины, в результате чего она запесочивается. Такие изменения приводят к выходу из строя оборудования. Кроме того, сама скважина также будет требовать ремонта.

Ориентиры выбора центробежного насоса

Консультанты, занятые продажами насосного оборудования, чаще всего хорошо разбираются в характеристиках данных устройств и готовы помочь с выбором на профессиональном уровне. Несмотря на это, покупателю стоит самостоятельно ознакомиться с паспортом изделия. Мы рекомендуем насосы марки «Водолей».

При этом нужно обратить внимание на следующие показатели:

производительность (входит в число важнейших характеристик);
размеры (диаметр);
глубина, с которой прибор может качать воду;
особенности монтажа и обслуживания;
наличие гарантийного обслуживания.

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

Погружные.
Поверхностные.

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Погружной применяется при обустройстве артезианского или фильтрационного источника

Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее

Учитывая эту особенность, важно знать глубину источника

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

Ручные.
Самовсасывающие.
Эжекторные.

Погружные агрегаты делятся по принципу работы:

Центробежные.
Вибрационные.
Винтовые.
Вихревые.
Артезианские.
Глубинные.

Все эти типы помп имеют разный принцип действия.

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Тонкости монтажа погружного насоса

Приступать к установке насоса можно только после проверки состояния трубы. Все дальнейшие действия зависят от выбранной модели и параметров насоса. Специалисты советуют выбирать гибкие погружные насосы. Они подходят для регулирования глубины погружения насоса в скважину. Гибкие погружные насосы отличаются наличием шнура или троса для крепежа к трубе

Важно, чтобы материал выдерживал нагрузку оборудования при монтаже. Также проводятся расчеты разрывной нагрузки.

Определено, что разрывная нагрузка – это пятикратное значение от веса погружного насоса. При разрыве трос сможет удержать насос, что позволит избежать непредвиденных ситуаций.

При соединении шнура и оборудования придерживайтесь правила расположения узла на расстоянии на 15 см от входного отверстия. За счет этого в процессе работы устройство не будет захватывать шнур. В трубе должен быть клапан. Он способствует обратный выход воды из системы. Когда вы выполнили все подготовительные работы, переходит к процессу установки погружного насоса в скважину.

При опускании проверьте, чтобы шнур, подвес и труба были соединены с помощью изоленты. Между обмотками допускается расстояние не меньше 80 см. Поскольку погружные насосы плохо работают в условиях засоренных жидкостей, в скважине не должно быть песка, примесей, ила. При спуске погружного оборудования убедитесь в аккуратности выполнения работы

Важно, чтобы погружной насос не соприкасался со стенками трубы. При ударах могут остаться дефекты на оборудовании

Также не забывайте о защите агрегата. Воспользуйтесь резиновым уплотнителем, который монтируют на кольцо.

Определить, правильно ли вы выполнили установку насосного оборудования, позволит рабочее состояние агрегата. В идеале оно должно работать достаточно тихо, поскольку устанавливается на глубине. Вода должна перекачиваться быстро и эффективно в соответствии с заявленными техническими параметрами.

В случае с установкой погружного насосного оборудования не используют резьбовые элементы. Можно исключить варианты коррозии, из-за которой трубы часто деформируются и не способы выполнять свою функцию. Для монтажа применяют только крепежи на поверхности. В случае замены погружного оборудования это будет отличным преимуществом.

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

к всасывающей части прикрепляем необходимый нам шланг;
в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
к всасывающей части прикрепляется особый клапан, фильтрующий воду;
на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос – не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

неверное определение высоты подвеса агрегата;
малое сечение питающего электрокабеля;
пренебрежение установкой защиты от нестабительности напряжения;
недостаточный диаметр трубы для подачи воды;
отсутствие в системе обратного клапана;
неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Установка и монтаж насоса

Установка насоса – дело непростое и требует предварительной подготовки. Мы подготовили для вас пошаговую инструкцию, которая поможет вам гораздо быстрее справиться с монтажом купленного устройства.

Установите переходник (ниппель) на выходной патрубок насоса. Именно он обеспечивает переход с внутренней на наружную резьбу. При покупке обязательно уточните, входит ли в комплектацию насоса переходник с диаметром выхода на дюйм с четвертью.
Соедините резьбу, воспользовавшись лентой Tangit – такой материал обеспечит максимальную надежность соединения. Далее, на ниппель накрутите муфту.
Следующим шагом будет соединение трубы и насоса. Касательно трубы: можно применять не только металлические, но и полипропиленовые. Главное, чтобы их диаметр был не менее 3.2 сантиметра. Трубы “помельче” будут ограничивать напор воды.
Подсоедините силовой кабель для обеспечения электропитания двигателя к его электрическим выводам. Рекомендуется использовать термоусадочные трубки – именно такое соединения будет максимально надежным. После этого, уложите кабель вдоль трубы.
Прочно закрепите металлический трос на корпусе насоса – это делается для опускания прибора в скважину. Выложите трос вдоль трассы (возле трубы и кабеля).
У вас должна получится трасса из 3 элементов: трубы, кабеля и металлического троса. Зафиксируйте их между собой при помощи специальных хомутиков или изоленты.
На трубу наденьте оголовок, но не забудьте установить уплотнительное кольцо. После этого можете опускать насос в трубу.

При установке насоса учтите: каждый вид имеет определенные конструктивные особенности, так что при монтаже устройства, ориентируйтесь исключительно на инструкцию к вашей модели.

Лучшие модели для скважины до 10 метров

При глубине скважины, не превышающей 10 м, обычно используются поверхностные насосы. Они не нуждаются в погружении в скважину, поэтому выбирать модель по размеру корпуса нет необходимости. Однако, поверхностные модели сильно шумят. Установка таких насосов в жилых помещениях не рекомендуется, лучше приобрести недорогой погружной насос.

Неглубокие скважины часто делаются своими силами или самодеятельными бригадами, что не позволяет обеспечить высокое качество обсадки и способствует возникновению обвалов или запесочиванию донного участка.

Среди популярных моделей насосов для неглубоких скважин следует отметить Водолей БЦПЭ 0,5-16У.

Скважинный насос Водолей БЦПЭ 0,5-16У

Это скважинный насос, максимальный уровень подъема воды составляет 27 м, что обеспечивает необходимый запас мощности для обеспечения двухэтажных домов. Он рассчитан на сравнительно малый дебет скважины — его производительность составляет 3,6 м3/час.

Подготовка сопутствующих монтажу материалов

К тросу предъявляются следующие требования:

надежность и прочность, выраженные способностью выдерживать нагрузки, в 5 раз превышающие вес подвешиваемого оборудования;
устойчивость перед разрушающим воздействием сырости, поскольку отдельные участки изделия находятся под водой.

Допускается использовать для гашения вибраций подручные материалы. Подойдет отрезок медицинского жгута или эластичного шланга. Подвешивать механизм на металлическом тросе или проволоке не стоит из-за вероятности повреждения крепления.

Следующий элемент, позволяющий правильно выполнить установку глубинного насоса в скважину, это кабель для снабжения оборудования электропитанием. Лучше брать провод с небольшим запасом по длине.

Подача воды из автономного источника к точкам потребления в доме осуществляется через водопроводную магистраль. Оптимальный вариант — полимерные трубы сечением 32 мм или больше. При меньшем диаметре невозможно обеспечить достаточный напор.

Допускается использовать металлический трубопровод при монтаже скважинного насоса. При этом резьбовые соединения обязательно уплотняются ФУМ-лентой, волокном из льна или специальным средством Tangit. Для дополнительного укрепления льняной подмотки применяется герметик на силиконовой основе.

Кроме того, перед тем как установить насос на скважину, нужно подготовить такие материалы:

манометр;
узел крепления, изготовленный из прочной стали;
фитинги для фиксации электрического кабеля на трубной магистрали (можно использовать хомуты);
обратный клапан;
запорный вентиль, перекрывающий подачу воды, и т.п.

На выходном патрубке помпы устанавливается ниппельный переходник. В случае отсутствия в заводской комплектации насосного агрегата это устройство покупают отдельно.

При первичной прокачке скважины из нее удаляется большой объем сильно загрязненной жидкости. Для процедуры рекомендуется применять мощные модели, способные перекачивать грязную воду. После этого можно приступать к установке скважинного насоса стандартного исполнения для дальнейшей эксплуатации.

Особенности погружных моделей

Удачно подобрать погружной насос для скважины, как правило, помогает знание классификации этих приборов.

По типу устройства погружные помпы делятся на две группы:

Центробежные. Основным элементом здесь является вращающийся диск с лопастями.
Вибрационные. Для транспортировки воды они оснащены специальными вибрационными мембранами.

Информация о принципе работы помпы поможет определить, не будет ли эксплуатация оборудования оказывать разрушающее влияние на ствол скважины. Вибрационные модели относятся к бюджетным решениям. Их отличает простота использования и хорошая производительность, которой хватает для обслуживания скважин. Однако с учетом специфики работы, использовать данные механизмы непосредственно внутри шахты специалисты не советуют. Хотя большинство отзывов владельцев приусадебных участков утверждают обратное: в их случае помещенные внутри ствола шахты вибрационные помпы не принесли сооружению никакого вреда.

Решая задачу, какой глубинный насос выбрать – вибрационный или центробежный, необходимо руководствоваться здравым смыслом. Мнение экспертов базируется на том, что при длительном воздействии вибрации страдает любой находящийся рядом материал. Тем более это касается стенок скважины. Колебания насоса негативно воздействуют на обсадную трубу и окружающую почву, из-за чего происходит их постепенное разрушение. Из-за вибрации заметно ускоряется накопление ила и песка на дне источника. Опасность в том, что этот процесс заметен не сразу.

Как правило, на начальных этапах эксплуатации вибрационного оборудования скважина хорошо справляется с вибрационным воздействием. Используя эту помпу, удобно раскачивать и чистить шахту, без видимых негативных последствий. Однако процесс постепенного разрушения от вибрации пусть медленно, но все же происходит. Особенно это касается тех ситуаций, когда вибрационное оборудование работает постоянно. Поэтому на первых порах при незначительной загрузке скважины применение вибрационной техники допускается. В дальнейшем рекомендуется приобрести более безопасный скважинный центробежный насос.

При выборе центробежной помпы следует взять во внимание следующие критерии:

Производительность насосного оборудования.
Размеры прибора. Их нужно сопоставить с диаметром обсадной трубы скважины.
Общая высота шахты, на которую придется поднимать воду.
Специфика монтажа и использования прибора.
Уровень энергопотребления.
Детали и особенности гарантийного обслуживания.

За всеми необходимыми пояснениями можно обратиться к продавцу-консультанту, который поможет определиться с лучшим насосом для скважины на воду. Что касается информации, которую указывает производитель в техническом паспорте, то необходимо иметь в и виду, что речь идет о максимальных, а не усредненных показателях. Для успешной работы техники нужно предусматривать определенный запас эксплуатационного ресурса.

Выводы

Скважинные насосы представляют собой обширную группу устройств, обладающих разными техническими возможностями. Они предназначены для работы в условиях ограниченного пространства обсадной трубы (погружные модели) или сравнительно малой высоты всасывания воды (поверхностные).

Все устройства предназначаются для подъема воды из скважин той или иной глубины и производительности, поэтому параметры насоса должны максимально подходить (в идеале — совпадать) с техническими особенностями скважины. При этом, возможны проблемы только при значительно большей производительности насоса. Если она меньше, чем дебит скважины, особых затруднений не будет.

При запуске старой скважины надо заново определить ее параметры, поскольку они могут изменяться. Это позволит избежать ошибок при выборе насоса.
