Как установить насос в скважину

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

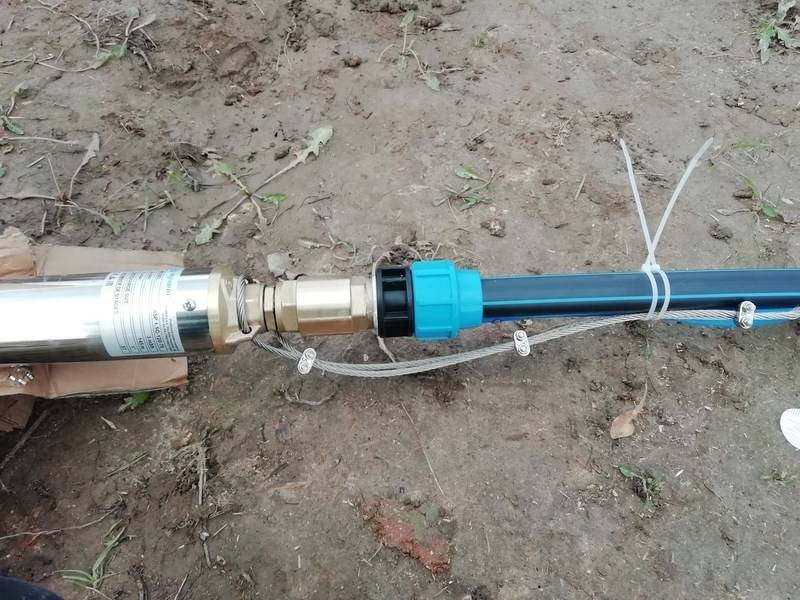

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Подготовка материалов

Перед началом работ нужно приобрести необходимые материалы. Особый момент монтажа – опускание насоса в обсадную колонну. Для этого понадобится оригинальный канат. В заводскую комплектацию некоторых моделей погружных агрегатов входит полимерный шнур. При его отсутствии следует приобрести приспособление для спуска механизма в трубу отдельно.

К тросу предъявляются следующие требования:

  • надежность и прочность, выраженные способностью выдерживать нагрузки, в 5 раз превышающие вес подвешиваемого оборудования;
  • устойчивость перед разрушающим воздействием сырости, поскольку отдельные участки изделия находятся под водой.

Допускается использовать для гашения вибраций подручные материалы. Подойдет отрезок медицинского жгута или эластичного шланга. Подвешивать механизм на металлическом тросе или проволоке не стоит из-за вероятности повреждения крепления.

Следующий элемент, позволяющий правильно выполнить установку глубинного насоса в скважину, это кабель для снабжения оборудования электропитанием. Лучше брать провод с небольшим запасом по длине.

Подача воды из автономного источника к точкам потребления в доме осуществляется через водопроводную магистраль. Оптимальный вариант – полимерные трубы сечением 32 мм или больше. При меньшем диаметре невозможно обеспечить достаточный напор.

Допускается использовать металлический трубопровод при монтаже скважинного насоса. При этом резьбовые соединения обязательно уплотняются ФУМ-лентой, волокном из льна или специальным средством Tangit. Для дополнительного укрепления льняной подмотки применяется герметик на силиконовой основе.

Кроме того, перед тем как установить насос на скважину, нужно подготовить такие материалы:

  • манометр;
  • узел крепления, изготовленный из прочной стали;
  • фитинги для фиксации электрического кабеля на трубной магистрали (можно использовать хомуты);
  • обратный клапан;
  • запорный вентиль, перекрывающий подачу воды, и т.п.

На выходном патрубке помпы устанавливается ниппельный переходник. В случае отсутствия в заводской комплектации насосного агрегата это устройство покупают отдельно.

При первичной прокачке скважины из нее удаляется большой объем сильно загрязненной жидкости. Для процедуры рекомендуется применять мощные модели, способные перекачивать грязную воду. После этого можно приступать к установке скважинного насоса стандартного исполнения для дальнейшей эксплуатации.

Особенности обустройства артезианской скважины

Единственным моментом, который может быть засчитан в качестве отрицательного, является необходимость в выполнении сложных работ и стоимость артезианской скважины для частного дома:

Бурение выполняется тяжеловесной, громоздкой буровой машиной, для подъезда которой (вместе с водовозкой и прицепом-кунгом) к месту работ требуется отсутствие коммуникаций на въезде на участок (в том числе электроопор)

Кстати, важно чтобы такая возможность заехать сохранялась и далее, так как теоретическая возможность ремонтных работ все-таки есть. Гарантия на скважину предоставляется только при условии, что техника сможет заехать для проведения работ.
Такой сложный гидротехнический объект нуждается в тщательном расчете, так что обращение к профессионалам обязательно и по этой причине, не упоминая уже о необходимости парка техники.
Подбор и монтаж насосного оборудования также должен быть выполнен грамотно, с учетом параметров скважины

Цена обустройства артезианской скважины также достаточно высока, что связано с необходимостью установки кессона и мощного скважинного насоса, способного поднимать воду со значительной глубины.

Вполне понятно, что используемые в работе материалы также должны быть качественными и надежными. Все это выливается в существенные финансовые затраты, однако позволяет быть уверенным в наличии воды не менее чем 50 лет. Кстати, что касается глубины, на которую придется бурить артезианскую скважину в частном доме в каждом конкретном случае, лучше всего определиться с этим поможет сводная карта, на которой обозначены глубины скважин в разных районах Подмосковья. Также можно поинтересоваться этим параметром у соседей, имеющих скважину. Ведь артезианская вода поднимается из крупного водоносного горизонта и в пределах соседних участков большой разницы в его залегании быть не может.

Как устанавливать поверхностный тип

Установка скважинного погружного насоса своими руками по схеме поможет избежать множества проблем, которые неизбежно возникают у работников (особенно непрофессиональных), в том числе и при поверхностном типе устройства. Оно редко применяется для водоснабжения такого вида, так как предназначено исключительно для гидротехнических оборудований с незначительной глубиной (максимум 8 м). Его монтаж возможен в несколько последовательных стадий:

  1. Установка конструкции в кессоне или отдельном отсеке.
  2. Фиксация шланга.
  3. Крепление обратного клапана (для предупреждения слива).
  4. Сборка сетчатого фильтра, останавливающего мусор и прочие элементы.
  5. Опускание шланга.

После окончания вышеперечисленных манипуляций можно попробовать запустить систему. Для монтажа этого типа часто привлекают адаптер, фиксирующийся к шлангу и насосу. Остальные установочные этапы проводятся идентично тому, что описано выше. Если в базовой комплектации есть эжектор, необходимо запастись двумя шлангами (всасывающий и напорный).

Монтаж погружного насоса

Перед началом работ выполняется сборка агрегата. К помпе подключается электрический кабель, подводится водопроводная магистраль, подсоединяется трос. После этого устройство погружается в шахту до уровня залегания водоносного горизонта. Скважинного насоса установку представим поэтапно.

Подготовка к монтажу оборудования

Начальный этап подготовки — закрепление на входном патрубке обратного клапана. Это позволяет удерживать воду в системе при отключении помпы. За ним монтируется чашеобразный фильтр, отсеивающий небольшие фрагменты ила. Дальше к устройству подсоединяется труба или эластичный шланг.

Отдельные участки электрического провода соединяются термоусадочными трубками. На стыках для гидроизоляции креплений используются муфты. Выровненный кабель выкладывается вдоль водоподающей магистрали. К агрегату подключается трубопровод. В проушины на корпусе помпы продевается шнур для опускания в шахту. Фиксируется трос особым устройством.

Завершающий этап подготовки к монтажу водяного насоса в скважину — скрепление материалов. Для крепежа применяются хомуты или клипсы.

Погружение насоса в скважину

Процедура выполняется по следующему алгоритму:

  • корпус агрегата прикрывается защитным кольцом;
  • на обсадную колонну надевается эластичная прокладка и монтируется оголовок;
  • механизм сквозь отверстие аккуратно опускается в трубу;
  • немного глубже динамической границы воды в скважине устройство закрепляется;
  • трос фиксируется на кронштейне.

Оптимальная глубина размещения составляет 1-2 м от дна скважинного колодца. Ниже опускать не стоит из-за риска заиливания помпы.

Определение точки работы насоса

Правильный монтаж глубинного насоса требует уточнения его характеристик при эксплуатации в стандартном режиме. Для этого понадобится определить расход воды за единичный отрезок времени.

После выполнения замеров показатели сравнивают со сведениями из технической документации. В случае превышения фактических данных над рекомендованными изготовителем следует немного сместить задвижку агрегата. За счет дополнительного сопротивления параметры нормализуются.

Монтаж погружного глубинного насоса в скважину на примере насоса Грундфос

Подготовка электродвигателя

Перед тем как начинать монтаж насоса необходимо долить специальную жидкостную смазку, которая заполняет промежутки между подшипниками и уменьшает трение. Чтобы залить жидкость в двигатель, снимают защитную планку кабеля, и разъединяют насос с электродвигателем.

Насос Гундфос и комплектующие к нему

Откручивают отверткой резьбовую пробку, открывают заливочное отверстие и через него шприцем заливают жидкость. Покачивая двигатель, удаляют из него воздух. Устанавливают на место и затягивают пробку. Собирают электродвигатель с насосом.

Подключение насоса к электродвигателю

Двигатель аккуратно фиксируют в горизонтальном положении в тисках. Вал двигателя обмазывают специальной смазкой, которая должна идти в комплекте и приворачивают насос, захватив край рожковым или разводным ключом. Если части соединены правильно, зазора между элементами не остается.

Схема: подключение глубинного насоса для дачной скважины

Подключение кабеля и монтаж защитной планки.

Перед тем как подключать кабель нужно убедиться, в гнезде штекерного разъема отсутствует пиль или влага, в противном случае его предварительно чистят. Кабель вставляют в разъем, благодаря позиционирующим элементам невозможно ошибиться в их состыковке, кроме этого, если они соединены верно, в местах стыка не остается даже минимального зазора.

Схема: двигатель погружного насоса

Кабельный штекер фиксируют к разъему четырьмя гайками. Поверх прикладывают защитную планку, ее лапки должны легко зайти в соответствующие пазы на верхней кромке гильзы насоса. Планку прикручивают к кабельному штекеру и входному фильтру.

Соединение насоса с трубопроводом

Погружной кабель и кабель двигателя герметично соединяют термоусадочной муфтой. Для соединения насоса с напорной трубой используют переходник. Если труба полимерная подбирают обжимную муфту. При подключении к трубе с фланцевым соединением, на фланцах проделывают пазы, в которых размещают погружной кабель и трубку уровня воды, если таковая имеется. Нагнетательный шланг подводят и подсоединяют к гидроаккумулятору.

Соединение глубинного насоса с трубой

Погружение и установка насоса для скважин

Насос погружают в скважину на глубину, которая указана в техническом паспорте данной модели, и фиксируют в вертикальном положении. Надлежащее охлаждение двигателя обеспечивает достаточный промежуток между корпусом насоса и стенками скважины. После погружения трос фиксируют на кронштейне оголовка обсадной трубы.

Подключение электроснабжения к насосу

Перед подключением необходимо ознакомится с техническими характеристиками конкретного прибора, все данные о питании, максимальном токе и коэффициенте мощности берут из паспорта устройства. Реле защиты, через которое буде подключен агрегат, должно срабатывать, как при аварийном переменном токе, так и при пульсации постоянного.

Схема: система подключения глубинного насоса

Такие приборы имеют специальную маркировку. Большинство моделей насосов Грундфос выпускаются со встроенным тепловым реле, по этому дополнительная защита им нужна.

Электродвигатели в агрегатах Гундфос оборудованы встроенным пускателем и подключаются к сети через выключатель. Пуск и остановка осуществляется через реле давления. После подключения и проверки, насос аккуратно опускают в скважину. Фиксируют трос на оголовке, запускают и проверяют работоспособность всей системы.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

  • Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
  • Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
  • Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
  • И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

  • Сборка и установка эжектора.
  • Герметичное закрепление оголовка.
  • Подготовка площадки для гидроаккумулятора или накопительного резервуара.

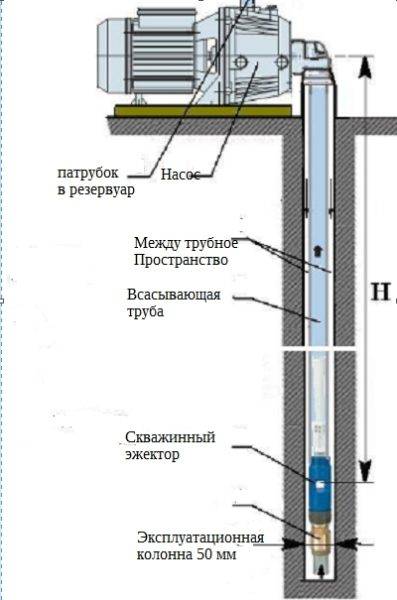

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Виды

Чтобы подобрать НС, сначала нужно учитывать возможности колодца и взять модель чуть ниже этого предела. Но если предел меньше 1,7 куб. м/час, то про НС придется забыть: постоянное давление мотор не обеспечит и, перебои с водой неизбежны.

У бытовых насосов производительность от 1,5 до 9 куб. м/ч, определяется по числу водоразборных точек (кухня, туалет, ванная, стиральная или посудомоечная машина).

Расход воды в точке: 0,35 куб. м/ч. Х 5 = 1,75 куб. м/ч. В таком случае можно ограничиться НС с мощностью 2 куб. м/ч (запас не помешает).

Емкость бака также зависит от точек потребления.

Средняя емкость крана – 12л, следовательно, в нашем случае подойдет бак 60 л. В инструкции обычно указывают максимум, который может обеспечить данная модель.

Данные о колодце получают, используя любой мотор для замера объема выкачанной жидкости. Уровень зеркала подскажет гайка на нитке, опущенная в колодец.

На отечественном рынке представлены три вида насосов:

  1. Станция с центробежным самовсасывающим насосом и встроенным эжектором с напором воды до 40 м и глубиной всасывания до 9 м самая популярная. Но главное ее достоинство – низкая восприимчивость к воздуху.Для запуска НС открывают крышку и наполняют водой до краев. После прокачки воздуха мотор даст воду. Излишек воздуха уходит через кран или клапан.
  2. Центробежные самовсасывающие насосы с внешним эжектором подходят для колодцев с глубиной до 45 м.Монтируют НС в котельной или другом подсобном помещении. Эжектор с двумя трубами помещают в колодец. Одна подает воду в эжектор для всасывания, вторая – для подъема. Этот тип НС очень чувствителен к воздуху и загрязнениям, но позволяет использовать его в доме, опуская эжектор в колодец на расстоянии до 40 м.
  3. Погружные насосы работают на участках уровнем грунтовых вод до 10 м. Их опускают до уровня воды, накачивают ее и поднимают вверх. Высота всасывания 8м, а выталкивать они могут и на большую высоту.

Итак, определили количество воды для комфортного проживания. Рассчитали мощность насосной станции и выбрали тип и место. Осталось купить:

  • Насос;
  • Гидроаккумулятор;
  • Трубы для наружного водопровода (лучше полимерные);
  • Автоматическую систему защиты;
  • Смесители;
  • Вентили;
  • Задвижки;
  • Краны;
  • Гибкие шланги;
  • Обжимные и пресс-фитинги

Если на участке колодца еще нет, его можно сделать, устанавливая арматуру вокруг колец, обваривая ее. Это спасет от плавунов и сдвига колец.

Чем раньше спланируете водоснабжение дома, тем лучше будет результат. В идеале станция работает автономно. Ежегодно проверяем по манометру давление воздуха в гидроаккумуляторе – вот и вся профилактика. Очень хотелось, чтобы у вас было именно так.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.
