Как подключить насосную станцию к скважине

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

  • реле К1, включает и отключает агрегат;
  • переключатель S1, отвечает за режим работы (водоподъем-дренаж);
  • за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
  • питание включается переключателем S1 при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К1;
  • когда вода достигнет датчика F1, произойдет открытие транзистора VT1, после чего включится реле К1.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

  • подведите к накопительному баку трубу от централизованной магистрали;
  • заборную трубу насоса подсоедините к баку;
  • выходную трубу от насоса следует подсоединить к системе водопровода дома;
  • проложите и подключите к агрегату электрическую проводку;
  • произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Выбираем место для установки

Выбор места установки влияет на особенности подсоединения оборудования

В основном при этом внимание уделяется защите оборудования от перепадов температур и высокой влажности

Следует руководствоваться такими требованиями:

  1. Насосную станцию следует располагать как можно ближе к источнику воды, особенно если речь идет об участках, где обустройство колодца или скважины уже завершено.
  2. Место установки должно быть таким, чтобы обеспечивать защиту от замерзания воды.
  3. Обязательно должен быть обеспечен свободный доступ к насосной станции, поскольку она нуждается в регулярном осмотре и профилактическом техобслуживании.

Наиболее практично устанавливать насос в кессоне.

Хорошим вариантом для установки является кессон, оборудованный в непосредственной близости от колодца. Допускается и наземная установка, но в таком случае придется возводить соответствующую хозяйственную постройку, которая защитит от холода.

Устанавливать насосную станцию можно и в подвале дома, если поставить ее ближе к источнику воды не удается. Особенно этот вариант привлекателен тем, что подвал легче отапливается. Но придется побеспокоиться о звукоизоляции, поскольку уровень шума будет высоким. Можно избежать этого, расположив установку в надворном строении, но в таких случаях нужно обеспечить к ней быстрый доступ.

Поэтому из всех перечисленных вариантов кессон считается оптимальным. Он представляет собой специальный резервуар, установленный над оголовком скважины. Его функции теоретически выполняет любая пластиковая или металлическая емкость соответствующего объема, которую заглубляют в грунт так, чтобы она оказалась ниже уровня промерзания. Если есть такая возможность, то подобное устройство можно сделать капитальным сооружением из бетона или кирпича. Единственным его недостатком является то, что агрегат, помещенный в кессон, тяжелее обслуживать.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.



Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

  • резьбовые соединения, чтобы не допустить протечек;
  • фильтры, которые нуждаются в периодической чистке;
  • реле для настройки показателей;
  • гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Для чего в автономной системе водоснабжения нужна насосная станция

Начинать следует с того, что владельцу участка нужно решить вопрос, насколько необходимо покупать оборудование. Колодец или скважина с станцией такого типа повышают эффективность водоснабжения.

Подобное оборудование позволяет решить сразу несколько задач:

  • обеспечение подъема воды из источника;
  • поддержание стабильного давления водного потока, транспортируемого по трубопроводу, а также недопущение возникновения воздушных пробок в системе;
  • подача воды в трубопровод в течение необходимого времени даже в тех ситуациях, когда из-за сбоев в энергосистеме или поломки не работает электрический насос;
  • стабильная подача ко всем точкам, которые предусматривает схема автономного водоснабжения.

При этом насосная станция считается более эффективным вариантом, чем отдельно взятые насосы, предназначенные для откачки воды из таких источников, как колодец или скважина, поскольку оборудование в данном случае работает в щадящем режиме.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

  1. Изготовление приямка, установка адаптера или кессона.
  2. Создание проекта и прокладывание трубопровода.
  3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

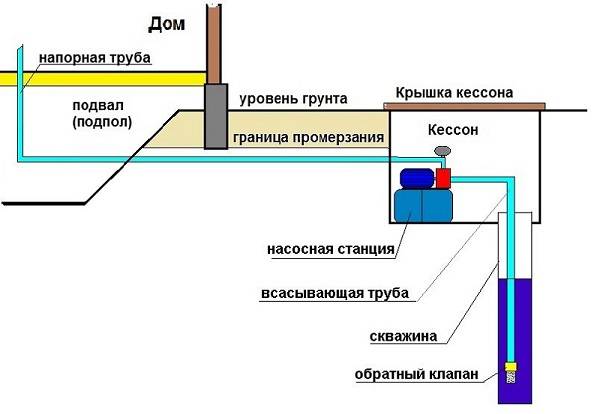

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

  • Устройство для забора воды, оснащенное фильтром.
  • Обратный клапан, препятствующий движению воды в обратном направлении.
  • Всасывающая труба, идущая к насосу.
  • Реле давления, регулирующее подачу воды.
  • Датчики, по которым можно определить точные значения определенных параметров.
  • Гидроаккумулятор, в котором происходит автоматическое накопление воды.
  • Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

  • Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
  • Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
  • Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.


Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

  1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
  2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
  3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
  4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
  5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
  1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
  2. В траншеи прокладываются водопроводные трубы.
  3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
  4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
  5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
  6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
  7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
  8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

  • гидрогеологические условия местности изменились;
  • используется устаревшее оборудование;
  • поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

  1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
  2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
  3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
  4. Далее производится прокладка и подключение электропроводки.
  5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

  • На реле давления открывается крышка.
  • Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
  • Для регулировки давления включения нужно крутить винт с обозначением «Р».
  • После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Сборка и подключение

Чтобы первый запуск и дальнейшая эксплуатация системы водоснабжения прошли нормально, необходимо правильно выполнить установку и подключение насосной станции. Прежде всего,  нужно выбрать подходящее место для станции. Это может быть подвал загородного дома, пристройка к дому или отдельно стоящее сооружение, а также кессон. Если вы монтируете станцию в подвале, то помещение нужно хорошо утеплить и звукоизолировать. Пристройку или отдельную постройку также стоит хорошо утеплить. Монтаж кессона проводят так, чтобы его дно располагалось на 2 м ниже поверхности земли.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

После этого можно выполнять подключение к скважине или колодцу. При этом в зависимости от глубины гидротехнического сооружения может реализовываться двухтрубная или однотрубная схема подключения. Мы рассмотрим более сложный двухтрубный вариант подключения:

  1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины или колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
  2. На раструб находящийся в верхней части эжектора, надеваем сгон диаметром 3,2 см.
  3. После этого необходимо подобрать сгон под диаметр трубопровода. Иногда для этого необходимо использовать несколько деталей с переходниками.
  4. На выходное отверстие сгона ставим бронзовую муфту. Она позволит выполнить переход к водопроводной трубе из полиэтилена. При этом все соединения герметизируем при помощи пакли или специальной пасты.
  5. Теперь от скважины до дома необходимо выкопать траншею, дно которой будет находиться ниже точки промерзания почвы. В траншею укладываем трубопровод.
  1. На выпуске обсадной колонны из скважины монтируем оголовок. Вместо него можно использовать колено с плавным изгибом.
  2. Для присоединения эжектора к трубам водоснабжения понадобится муфта.
  3. Второй конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
  4. После этого при помощи монтажной пены герметизируем пространство. Трубу стыкуем с угловым переходником и наружной частью водопровода.
  5. Оголовок закрепляем на выпуске колонны при помощи армированной липкой ленты.

Видео-урок и заключение

В верхней передней части центробежного насоса имеется отверстие, у которого есть крышка для заливания воды. Это нужно для осуществления прохождения жидкости через насосную станцию. Как только вода уйдет, можно будет закрыть отверстие.

Как видно, все делается не так и сложно. Все можно увидеть на фото.
Перед покупкой станции должна быт тщательно изучена инструкция, не стоит брать впритык по объему потребления, сделайте допуск в сторону увеличения. Цена на агрегат может быт разной, но не стоит гнаться за дешевизной, отдайте предпочтение проверенным и надежным брендам.
