Как сделать котел отопления на отработанном масле своими руками

Одноконтурный или двухконтурный ↑

Одноконтурные водогрейные котлы (когда нагретый теплоноситель используется только для обогрева помещения) применяются также для снабжения технической горячей водой, например, для промышленных или санитарно-бытовых целей или в тепличных хозяйствах.

Что касается индивидуальных домов, более целесообразной считается установка двухконтурного водогрейного оборудования в коттеджах и частных домах для системы отопления всего дома и получения воды для санитарно-бытовых целей. Если дом оборудован таким котлом, то обычно отдельно бойлер уже не подключают за ненадобностью. Теплообменник встраивается в тело котла, и нагревание происходит за счет котловой воды.

Изготовление основной части котла

Она представляет собой корпус с водяной рубашкой, каналом подачи воздуха и трубкой, через которую поступает отработка. У днища конструкции с водяным контуром находится дверца для извлечения чаши, а также для поджигания пара масла.

Изготовление основы котла для обогрева дома включает такие этапы:

  1. Вырезание в трубе с диаметром 60 см двух отверстий. Первое, квадратное, делают внизу, второе, круглое – неподалеку от верха. Что касается размеров, то нижнее отверстие может иметь любые (главное, чтобы могла поместиться рука и была возможность вытащить чашу). Диаметр верхнего может быть равным 14 см.
  2. Приварка к вырезанным отверстиям горловин. Их толщина должна достигать 5 см.
  3. Приварка к низу трубы кольца с шириной 3 см. Кольцо (обечайку) надевают на конец конструкции так, чтобы плоскости двух частей пересекались под прямым углом.
  4. Подготовка внешней трубы. Ее длина должна быть на 0,5 см меньше высоты внутренней части. Образованный зазор будет закрыт сварочным швом. В этой трубе вырезают отверстия для дымохода, дверцы, патрубков подачи и возврата теплоносителя. Последние два делают вверху и внизу.
  5. Надевание внешней трубы на сделанную конструкцию и сварка двух частей.
  6. Приварка еще одного кольца. Его устанавливают вверху, закрывая пространство между трубами.
  7. Приварка патрубков для подачи и возврата воды.
  8. Заглушка одного из патрубков и проверка герметичности водяного контура.
  9. Вырезание 2 кругов из листового металла. Диаметр обоих – 66 см. В одном круге надо сделать отверстие для трубы подачи воздуха. Диаметр отверстия — 13 см.
  10. Сварка кругов и сделанной конструкции.
  11. Изготовление канала для подачи воздуха. Этот канал должен представлять собой трубку с диаметром 6-8 см. Длина трубки может быть больше высоты сделанной конструкции на 10-15 см. В ней нужно сделать одно отверстие. Оно должно находиться на расстоянии 50-60 см от одного конца.
  12. Изготовление канала для подачи масла. Он будет размещаться внутри трубы для подачи воздуха. Для его изготовления берут два отрезка трубки с диаметром 1 см (длина одного – 45-50 см, второго – 6-8 см) и сваривают их так, чтобы образованный между ними угол достигал 130-150 °.
  13. Установка трубки для подачи масла в канал для подачи воздуха. Принцип работы заключается в том, чтобы короткий конец трубки вошел в отверстие внешней трубы. Внутреннюю конструкцию центрируют во внешней и приваривают к ней. Желательно, чтобы нижние концы обоих элементов были на одном уровне.
  14. Размещение воздуховода в котел своими руками и приварка к верху конструкции. Размещать нужно так, чтобы между нижним концом канала подачи воздуха и дном котла для обогрева дома было 25-30 см.
  15. Размещение чаши в котел из трубы.
  16. Фиксация дверцы.

Сфера применения

Отопление в гараже печкой на отработке с водяным контуром – вполне оправданное решение. Особенно когда речь ведётся о гаражной мастерской. Работающим здесь ребятам решить проблемы с отоплением не составляет особого труда – при замене масла в автомобилях отработка почти всегда остаётся в гараже, забирают её очень редко. При большой проходимости гаражной мастерской можно набрать за лето несколько бочек отработанного масла.

К тому же масло меняется круглогодично, поэтому с топливом в гараже проблем не возникнет. А водяной контур поможет обогреть не только гаражное помещение, но и прилегающие мастерские. Электрическое и газовое отопление здесь не используется – дорого и невыгодно, учитывая наличие постоянного источника отработанного масла для работы самодельного отопительного котла.

Самодельные котлы на отработанном масле, оснащённые водяным контуром, могут использоваться для обогрева жилых помещений. Главная задача потребителя – найти доступ к недорогому или вовсе бесплатному горючему. Оно нередко продаётся в бочках, поэтому с покупкой проблем не возникает. Стоит отработанное масло на 30-50% дешевле, чем солярка – экономия налицо.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

  • Работающий аппарат запрещается оставлять без присмотра;;
  • Когда котел включен, в него нельзя добавлять горючее;
  • В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
  • Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
  • У работающего котла отверстие горелки должно быть всегда открыто;
  • Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
  • При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

Общая информация

Цены на традиционные виды топлива постоянно растут – дрова и уголь, газ и электричество дорожают. Это и вызывает необходимость поиска новых вариантов отопления дома. В последние годы растет популярность отопления на отработанном масле. Это обусловлено тем, что цена на оборудование в данном случае – почти такая же, как и у газового котла, а эксплуатация обойдется намного дешевле.

Приобрести котел, который осуществляет масляное отопление, очень просто – практически в любой магазине стройматериалов или же на заказ. Также можно создать такое оборудование самостоятельно – ведь его структура довольно проста, особых умений здесь не потребуется.


Котел на отработанном масле

Если вы хотите сделать отопление на отработке в жилом доме, то здесь нужно будет брать котел в стандартном исполнении. Такие устройства – современны, они достаточно автономны и безопасны.

В чем же заключается принцип работы таких котлов? Процесс сжигания масла, которое использует масляная система отопления, не будет сопровождаться чадным дымом и газом, так как все масло сгорает на 100%, углекислый газ выделяется в избытке. Фактически масло в системе отопления – это уже отходы, поэтому котел и установка оборудования окупаются в первые годы работы.

Паровое отопление

Схема работы котла на отработке

Отметим, что наиболее распространенными котлами для промышленности служат устройства отечественного производства и производства Финляндии. Отечественные котлы – очень надежны, а финские – экономичны.

Газовая система отопления в гараже

Такое отопление лучше всего устанавливать тогда, когда Ваш гараж построен рядом с домом, или непосредственно в доме.

Существует 2 типа котлов для отопления, которые работают на газу:

  • Одноконтурные агрегаты для отопления. Такие котлы способны только обогревать помещение.
  • Двухконтурные котлы. Такие агрегаты способны и обогревать помещение, и нагревать воду для семейного пользования.

Для гаража подойдет первый вариант, потому что главная задача любого агрегата для отопления – это обогрев помещения. Хорошо еще и то, что на газовых котлах можно регулировать температуру, а также они работают в автономном режиме.

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

  • Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
  • Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
  • Металл 2-3 мм для дна и крышки.
  • Металл для чаши. можно из нержавейки, чугуна или толстый металл.
  • Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода – от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла – сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.

Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе “Котлы на отработке”.

Бесплатная консультация!

Лучшие котлы на отработанном масле

Сейчас на рынке присутствует несколько моделей обогревателей на отработке. Для корректного выбора следует рассмотреть обзор каждого из них более подробно.

Danvex B-30

Отопительный котел финского производства для небольших площадей (дома, маленького склада).

Камера сгорания производится из стали, имеется цифровая панель для регулирования работы горелки.

Характеристики:

  • размер — 625*585*995 мм;
  • КПД — 88%;
  • диаметр дымохода — 200 мм;
  • расход топлива — 5,6 л в час;
  • потребляемая мощность — 62,6 кВт.
  • объем теплоносителя в рубашке — 72 л.

Danvex B-30 — котел финского производства.

«ГеККОН 50»

Пиролизная модель отечественного изготовления, использующая для топлива большинство типов жидких углеводородов (дизельное топливо, керосин, нефть, мазут, масло). Вязкость и качество горючего не основополагающий показатель, предварительный подогрев и фильтрация не нужны.

Характеристики:

  • вес — 160 кг;
  • размер — 460*660*950 мм;
  • рабочее напряжение — 220 В;
  • температурный предел — 95°С;
  • расход топлива — 2-5 л в час;
  • потребляемая мощность — 100 Вт.

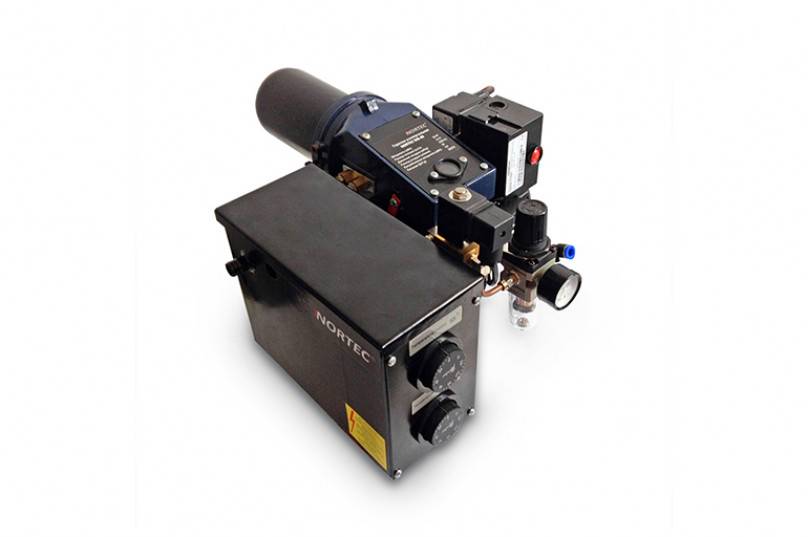

Nortec B70 WB 40

Отечественный вариант финской модели с теплообменником из стали, большими габаритами и заниженными функциональными органами управления, но с более доступной ценой. Мощность 40 кВт, обладает полноценным топливным узлом, состоящим из насоса, фильтра и бака, входящих в комплект.

Nortec B70 WB 40 — отечественный котел.

Работает на сырой нефти, печном топливе, мазуте.

«Тепламос НТ-100»

Отечественное производство, полная комплектация, двухконтурный, т.е. отапливает помещение и поддерживает горячее водоснабжение. Имеет пульт управления, в который входят термостат, термогидрометр, включатель, аварийный термостат.

Наружная часть конструкции покрыта порошковой краской для защиты от коррозии, корпус теплоизолирован стекловатой высокой плотности. Благодаря наличию дверцы техобслуживание камеры сгорания проводится без съема горелки.

Характеристики:

  • вес — 257 кг;
  • размер — 1140*750*1180 мм;
  • диаметр дымохода — 200 мм;
  • температурный предел — 95°С;
  • расход топлива — 6 л в час;
  • тепловая мощность — 99 кВт;
  • давление сжатого воздуха — 0,8-1,0 бар.

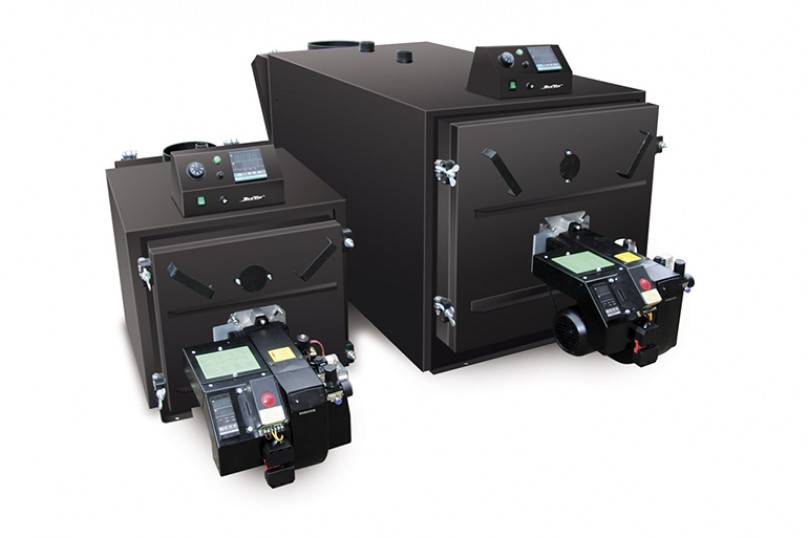

Котлы EnergyLogic

Котлы и печи от американского производителя, корпус делается из углеродистой стали, который устойчив к коррозии. Модельный ряд имеет высокий КПД, съемную заднюю панель для очистки, работает на масле отработанном автомобильном, гидравлических систем машин и механизмов, керосине, дизельном и печном топливе.

EnergyLogic делается из углеродистой стали.

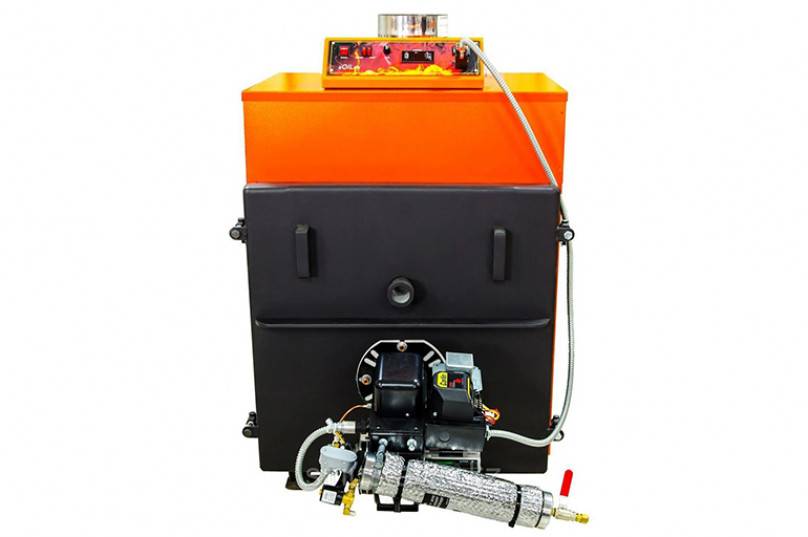

Ecoheat 60S

Подходит как для обогрева помещения, так и для снабжения теплой водой.

Классическая комплектация: камера сгорания, двойная система фильтрации топлива, шланг забора горючего, топливные фильтры, маслопровод, емкость для предварительного нагрева топлива.

Котел изготавливается из листовой стали, корпус теплоизолирован стекловолокном.

Характеристики:

  • вес — 243 кг;
  • размер — 1020*670*790 мм;
  • объем бака — 100 л;
  • тепловая мощность — 60 кВт;
  • расход топлива — 5,4 л в час;
  • давление сжатого воздуха — 0,5-1,5 бар.

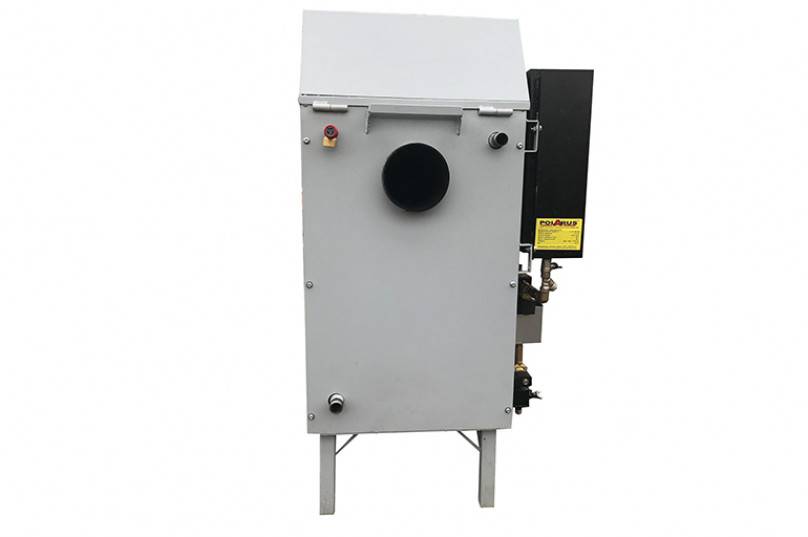

EcoBoil 18

Вертикальный котел, работающий на отработанном топливе, производится в России, имеет маленький размер и маслонасос в комплекте, есть блок автоматического управления. Также для работы может использоваться керосин. Мощность составляет 15 кВт, нуждается в ежесуточной очистке.

EcoBoil 18 — котел, который работает на топливе.

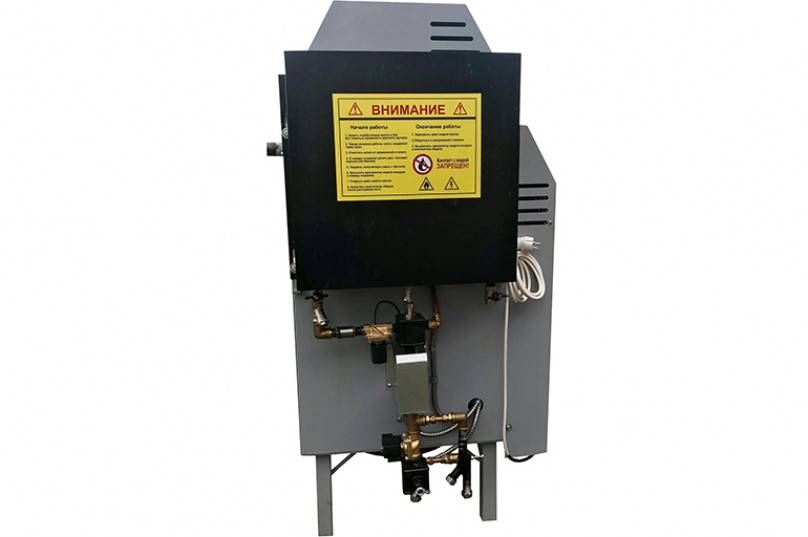

«Ставпечь КДО-2»

Отечественная модель капельного типа, схожая по своим характеристикам с EcoBoil, но автоматика менее функциональна. Мощность 28 кВт, съемная пиролизная чаша, которую можно заменить при необходимости.

EcoBoil-30/36

Одноконтурный котел, максимальная отапливаемая площадь составляет 300 кв. м, осуществляет свою работу на керосине, растительном, отработанном и АКПП-масле.

Характеристики:

  • размер — 580*600*1100 мм;
  • диаметр дымохода — 108 мм;
  • тепловая мощность -28 кВт;
  • объем водяного контура — 38 л;
  • растрата топлива — 0,9-1,6 л в час.

Правила безопасности

При использовании отработанного масла для отопления рекомендуется соблюдать правила безопасности:

  • нельзя располагать источник рядом со стенами, отделанными легковоспламеняющимися материалами;
  • запрещено использовать для розжига масла легковоспламеняющиеся средства, поскольку это приведет к воспламенению и как следствие — случится пожар;
  • агрегат не ставят на пол, застеленный линолеумом, ковром или другим покрытием;
  • печь нельзя тушить, поэтому перед ее использованием, точно высчитывается время работы и количество горючего;
  • нельзя, чтобы в масле присутствовала вода, тосол и любая другая жидкость.

Что представляет собой отработанное масло

Отработка представляет собой продукт на основе нефти, который получается при длительной эксплуатации автомобильного двигателя. Под воздействием внешних факторов масло теряет свои нормальные характеристики и становится негодным для дальнейшего применения. В массе продукта набирается целый комплекс различных частиц, образующихся в процессе работы металлических частей механизмов.

Отработанное масло необходимо слить и заменить новым. При замене отработку рекомендуется утилизировать в специальных пунктах приема, где она находит свое полезное применение в виде топлива для обогрева помещения.

Плюсы и минусы котлов

Преимущества:

  • стоимость топлива для него низкая и это оборудование способно окупить себя за один сезон;
  • возможность собрать самостоятельно;
  • полное сгорание масла при правильной настройке;
  • экологическая безопасность;
  • простая конструкция и высокая надёжность;
  • быстрый нагрев.

Недостатки:

  • высокое потребление кислорода, что требует грамотного подхода при проектировании системы вентиляции;
  • частая чистка. Оборудование быстро покрывается сажей, что влечёт за собой регулярное обслуживание.

У моделей, работающих на данном типе топлива, есть масса достоинств. Эти конструкции:

  • не зависят от внешних источников энергии в виде газа или тепла;
  • не нуждаются в большом количестве разрешительных документов и подводке отдельных коммуникаций;
  • используют недорогое топливо, которое при правильном подходе можно получать бесплатно или даже с доплатой за утилизацию;
  • обладают высоким КПД;
  • способны отапливать большие помещения и производить нагрев за минимальное время;
  • просты в эксплуатации и не нуждаются в дорогостоящем обслуживании или специфическом контроле.

Считается, что главный недостаток подобных конструкций заключается в том, что они сильно поглощают кислород. Поэтому их не ставят в жилых помещениях. Отчасти это правда. Однако подобный эффект можно полностью устранить, установив котел в специальной комнате или используя дополнительную вентиляционную систему. Даже при таких дополнительных расходах вы сможете окупить все затраты за 2-3 сезона.

Рейтинг лучших моделей

В России котлы на отработке производятся, в основном, на Воронежском заводе. Оборудование этого производителя сертифицировано, в отличие от остальных предприятий.

Рассмотрим некоторые модели:

  • Теплотерм GMB – двухконтурный котёл мощностью от 30 до 50 кВт отличается высоким качеством своих узлов, надёжной автоматикой и высокой многофункциональностью. Расход масла от 3 до 5,5 литров в час;
  • Геккон 50 – пиролизный котёл, работающий на разном жидком топливе. Работает на топливе низкого качества. Установка имеет большой коэффициент полезного действия, небольшие размеры и отличается надёжностью. Расход – от 2 до 5 литров в час;
  • Ставпечь STV1 – котёл 50 кВт, работающий на разном жидком топливе с расходом от 1,5 до 4,5 литров в час. Имеет большой КПД;
  • КЧМ 5К – чугунный котёл, непритязательный к любому топливу. Мощность до 96 кВт.

Дорогостоящие котлы на отработанном масле российского производства

  1. Автоматический двухконтурный котёл Тепламос НТ-100 отличается качественным исполнением, теплоизолированным корпусом, дистанционной регулировкой. Максимальная мощность до 99 кВт. Расход – до 6 л/час. Стоимость около 268 тыс. руб.
  2. Одноконтурный котёл Ecoboil-30/36 мощностью до 28 кВт и расходом топлива до 1,6 л/час работает на сырой нефти, дизеле, отработке. Стоимость около 460 тыс. руб.
  3. Жаротрубный котёл Беламос НТ 325 мощностью 150 кВт и расходом до 3,3 л/час. Отличается высоким КПД. Оснащён блоком управления и возможностью регулировки температуры теплоносителя. Стоимость до 500 тыс.руб.

Финские котлы для частного дома на отработанном масле

  1. Котёл Ecoheat 60S – популярный агрегат мощностью 60 кВт и расходом топлива до 5,4 л/час. Отличается простой эксплуатацией, наличием теплоизоляции и двухуровневой фильтрацией топлива. Стоимость 280 тыс. руб.
  2. Danvex B-60 – котёл на отработанном масле мощностью 63 кВт и расходом до 5,6 л/час. Отличается высоким КПД – до 88%. Имеет качественную сборку и эффектный внешний вид. Лёгок в обслуживании. Стоимость 290 тыс.руб.

Европейские производители отопительных котлов на отработке

  1. Kroll – немецкий производитель котлов на отработке, мощностью до 200 кВт и расходом от 2,1 до 16,9 л/час. Котлы оснащены турбуляторами в дымогарных трубах, теплоизоляцией.
  2. Buderus – компания производит чугунные котлы на отработанном масле мощностью до 100 кВт. Оборудование обладает электронным блоком управления.
  3. Roca – испанское оборудование мощностью от 58 до 1744 кВт. Котлы имеют реверсивную камеру сгорания.
  4. Unical – итальянское оборудование мощностью от 35 до 1100 кВт, имеют три газовых хода и высокий уровень конвекции.

Другие надежные производители масляных котлов

  1. Energylogic – американские двухконтурные котлы на жидком топливе. Мощность от 41 до 218 кВт. Качественные с большим сроком службы. Оснащены двухходовой топкой.
  2. Nortec – китайские котлы мощностью от 15 до 7000 кВт. Оснащены сетчатым фильтром, контроллером перелива жидкого топлива и заслонкой вторичного воздуха.
  3. Smart Burner – китайский производитель котлов мощностью от 24 до 595 кВт. Отличаются плавным розжигом и возможностью регулировки подачи топлива.
  4. Kiturami – корейские котлы оснащённые самодиагностирующей электроникой, регулятором давления и надёжной функцией защиты.

Особенности выбора готового отопительного устройства

При выборе готового отопительного котла необходимо обращать внимание на то, в помещении какого типа он будет устанавливаться, на какой площади, какой вид масла используется, а также обратить внимание на коэффициент полезного действия. Современные технологии позволяют производить двухоборотные агрегаты, как ручные, так и полностью автоматизированные

Некоторые работают на определенных видах топлива, а другие на любом топливе

Современные технологии позволяют производить двухоборотные агрегаты, как ручные, так и полностью автоматизированные. Некоторые работают на определенных видах топлива, а другие на любом топливе.

Сами котлы в основном не рекомендуют для жилых помещений, так как они требуют особых условий эксплуатации. Часто их устанавливают в промышленных небольших помещениях.

Подробная инструкция по сборке

Котел на отработанном масле функционирует по схеме:

  • топливо поступает по трубе внутри камеры дожига, где предварительно разогревается;
  • порции в виде капель испаряются в чаше и сгорают в потоках нагнетаемого воздуха;
  • тепло отводит жидкость водяной рубашки;
  • использованная газовая смесь вытесняется в воздуховод.


Топливо поступает по трубе, капли испаряются, газовая смесь вытесняется в воздуховод.

Этапы изготовления:

  1. Корпус баллона применяют как наружный кожух, трубу 150 мм – как стенку камеры сгорания. К ней с торцов приваривают пластины, на которые сваркой укрепляют 10-12 теплообменных труб. Снаружи они будут омываться жидкостью, изнутри согреваться исходящими продуктами сгорания.
  2. В кожух вваривают патрубки со шлицами для подачи теплоносителя в систему отопления. Верхнюю половину корпуса прикрывает крыша из металлической пластины.
  3. В нижнем баллоне вырезают проемы для дымохода и ревизионного лючка.
  4. В верхнюю крышу котла вваривают горловину для монтажа системы подачи масла и воздуха.
  5. Оба корпуса баллонов сваривают в цилиндр метровой высоты. Поверх шва пластиной и асбестовым шнуром формируют кожух соединения – обечайку.
  6. Из труб, скрепленных сваркой, изготавливают комплект из воздуховода, трубы подачи топлива и крышки для соединения с горловиной котла. Нижний торец дожигателя закрывают пластиной с 4 отверстиями. В центральное вставляют трубу подачи масла. Систему укрепляют сверху болтами для последующей регулировки камеры.
  7. На дне нижнего баллона размещают чашу воспламенения с учетом ревизионного лючка. Далее обрезают пластины теплообменника по месту и завершают его установку внутри корпуса.
  8. Приваривают верхнюю крышку, соединение укрепляют обечайкой.
  9. Размечают, изготавливают и приваривают ножки к низу котла. Размещают его на запланированном месте и проверяют на устойчивость.
  10. Приступают к работам по монтажу дымохода, емкости для горючего и труб отопления.

5 Необходимые инструменты

Установки с чашей испарителя, имеющие капельный метод подачи топлива и принудительное нагнетание воздуха, отличаются высокими показателями КПД, при этом их изготовление не представляет особой сложности. В камере сгорания можно расположить водяной контур, что позволяет использовать такие теплогенераторы для обогрева помещений площадью до 100 квадратных метров.

Необходимые инструменты и материалы:

  • Листовой металл толщиной не менее 5 миллиметров или заготовки из газовых баллонов.
  • Металлический уголок размером 20 на 40 миллиметров.
  • Сварочный аппарат.
  • Болгарка с отрезным кругом по металлу.

Использование в качестве основы заготовки из газового баллона позволяет существенно упростить изготовление теплоагрегата. Емкость необходимо правильно подготовить, для чего срезают сферические части сверху и снизу и зачищают края болгаркой, чтобы удалить все имеющиеся заусеницы.

Рекомендации по изготовлению отопителя:

  • Пламенную чашу и камеру сгорания изготавливают из нержавеющей стали толщиной 3 миллиметра.
  • Трубу подачи масла выполняют из нержавейки толщиной в 1,5−2 миллиметра.
  • Жаровые трубы должны изготавливаться из прочной стали в 3−4 миллиметра.
  • Герметизация верхней крышки выполняется при помощи стальной полосы и асбестового шнура.
  • Ревизионный люк можно изготовить из листовой заготовки толщиной 3 миллиметра.
  • Теплообменник выполняют из нержавеющей жаропрочной стали толщиной в 4 миллиметра и более.

Улитку нагнетателя можно сделать своими руками или использовать салонный отопитель от жигулей. В последнем случае несколько упрощается изготовление агрегата, а подобрать необходимые компоненты можно в авторазборке или в магазинах автозапчастей.

Пошаговый алгоритм изготовления котла на отработке.

  1. 1. Из жаровых труб диаметром 32 миллиметра сваривают теплообменник.
  2. 2. К теплообменнику приваривают подводящие патрубки для системы водяного отопления.
  3. 3. Подготавливают заготовку баллона, для чего срезают верхнюю и нижнюю части.
  4. 4. К горловине, которая в последующем будет использоваться в качестве крышки теплогенератора, приваривают штуцер диаметром около 100 миллиметров.
  5. 5. Внутри котла вваривают металлическую перегородку из листовой стали, которая разделяет баллон на две отдельные камеры.
  6. 6. Перегородку следует герметизировать асбестовым шнуром.
  7. 7. Изготавливают дожигатель в виде металлической чаши и крепят его в нижней части котла.
  8. 8. В разделяющую котёл на две камеры перегородку вваривают перфорированную трубу.
  9. 9. К дожигателю приваривают трубу, отвечающую за подачу воздуха. Устанавливают улитку, которая осуществляет нагнетание в камеру сгорания кислорода.
  10. 10. Всё, что останется сделать, — это выполнить трубу дымохода, длина которой составляет не менее метра.

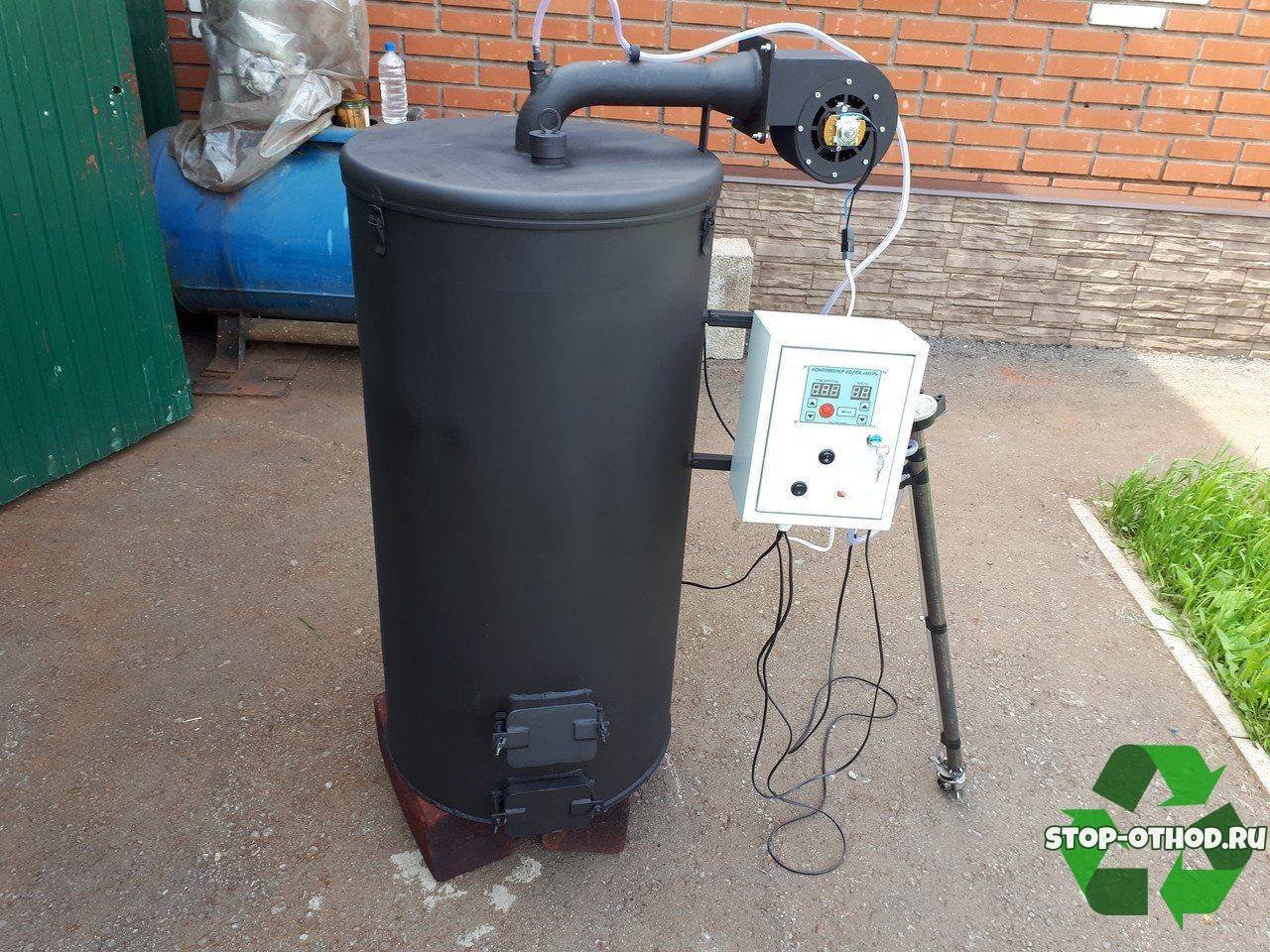

Котел на отработке своими руками готов. Нужно провести пробный пуск теплогенератора, при необходимости отрегулировать интенсивность подачи воздуха и топлива на испаритель. В последующем какого-либо обслуживания самодельные котлы не потребуют, а такое оборудование, при условии использования качественной листовой стали и толстостенных баллонов, прослужит на протяжении многих лет.

Самодельный котел на отработанном масле — это универсальное в использовании тепловое оборудование, которое позволит качественно отапливать подсобные помещения, гаражи, мастерские и частные дома. Наличие дополнительного водяного контура позволяет повысить эффективность отопителя, а благодаря его простой конструкции изготовить аппарат самостоятельно не составит особого труда. Чертежи котла на отработке своими руками позволяют существенно упростить изготовление техники. Можно выполнить аппарат с двойным контуром, что позволяет решить проблемы с горячей водой и теплом в помещении.

https://youtube.com/watch?v=yJkX1x74TXI

Очистка

Обязательно стоит помнить, что камеру, где осуществляется сжигание масла, необходимо делать такой, чтобы в процессе эксплуатации была возможность ее разобрать, только так можно будет облегчить проведение чистки. Горизонтальные участки дымоходу не нужны, так как от них может быть ухудшена тяга, кроме того, и наклонных должно быть минимальное количество. Предпочтительнее делать трубу вертикальной.

Продукты горения откладываются на горелке, дымоходе и поддоне. Прежде чем приступить к очищению агрегата, нужно дождаться его полного остывания. Процесс очистки включает следующие операции:

Нюансы изготовления своими руками

Сложности в изготовлении для новичка зависят от самой конструкции котла. Схема узла утилизации топлива предусматривает наличие 2 частей: испарительного отсека и камеры сгорания.

Из емкости с запасом масла отработка самотеком либо при помощи насоса направляется в нижнюю часть устройства – испарительную. Здесь она согревается до температуры испарения жидкости.

Пары самостоятельно, по законам физики, перемещаются в верхнюю часть сооружения. В этой камере происходит их смешивание с атмосферным кислородом, поступающим по воздуховоду под давлением либо естественным путем.


Пары масла смешиваются с атмосферным кислородом.

Масляно-воздушная взвесь сгорает с образованием газообразных продуктов и выделением тепла. Дым с примесями и несгоревшими частицами удаляется по воздуховоду. Полученные калории используют для поддержания планируемых температур в помещении.

Основные сложности при изготовлении отопительного прибора:

  • соблюдение герметичности емкости хранения и путей подачи масла, обладающего повышенной текучестью;
  • необходимость исключить прямой контакт с корпусом камеры сгорания из-за высокой температуры стенок;
  • прокладка трассы воздуховодов, по которым отводятся ядовитые газы.

Указанные нюансы учитывают на стадии планирования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
