Подключение тёплого пола — варианты, схемы, пошаговые инструкции

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Советы специалистов

Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.

Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:

  1. Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.
  2. Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.
  3. Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.

Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.



Как врезать систему теплого пола в ленинградку: возможные ограничения

Многие домовладельцы уже давно по достоинству оценили преимущества использования теплых полов. Помещения, оборудованные такими системами, получают равномерный нагрев, а по теплой поверхности гораздо приятнее ходить. Особенно популярно использование ТП в ванных комнатах, кухнях и коридорах.

Однотрубное отопление

Подключение теплых полов

Часто возникает ситуация, когда система водяного пола монтируется на небольшой площади. В этом случае совершенно нецелесообразно использовать для нее отдельный источник теплой воды. Поэтому теплый пол подключается к существующей разводке отопления.

При этом существует несколько схем отопительных систем:

  • двухтрубная – в этом случае по одной трубе идет подача, а по второй к котлу возвращается обратка;
  • однотрубная – такая схема называется ленинградкой, для нее используют только одну трубу;
  • гравитационная – для отопления используются трубы большого диаметра, расположенные по периметру дома под небольшим уклоном. За счет этого вода движется по ним естественным образом.

В любом случае, перед тем как подключить ТП, необходимо провести правильный расчет системы, иначе она не будет нормально функционировать.

Подключение ТП к однотрубной системе отопления

К однотрубной схеме ТП подсоединяется таким же образом, как дополнительный радиатор. Однако такая отопительная схема налагает определенные ограничения:

Подача ТП подключается перед насосом, а обратка после.

Укладка контура

  • Длина одного контура теплого пола не должна превышать 30 метров. Если же она получается больше, его нужно разделить на две одинаковые части: например, если длина получается 40 метров, тогда делается два контура по 20 м. Это необходимо, чтобы в системе сохранялось оптимальное давление.
  • Диаметр труб для пола должен быть не более 20 мм.
  • Температура горячего теплоносителя не должна превышать 55 градусов, поэтому лучше всего монтировать ТП после радиатора.
  • Проще всего регулировать тёплые полы при помощи специального модуля подключения пола.

Если же планируется укладка сложной отопительной разводки для обогрева с использованием нескольких контуров ТП, такая схема должна включать в себя коллектор.

Труба для ТП

В качестве отопительных труб лучше всего подойдет бесшовный полиэтилен. Эти трубы позволяют организовать контур одной цельной трубой, что практически полностью устраняет риск появления протечек. Кроме того, пластик не подвержен коррозии, и на внутренней поверхности труб не образуется налет.

Еще один плюс – укладывать такой материал очень легко

Однако важно помнить, что изгиб трубы не должен быть меньше, чем ее толщина, умноженная на 5. Например, для диаметра 2 см минимальный радиус составит 10 см

Модуль ТП

Это довольно полезное устройство, через которое осуществляют регулировку работы теплых полов. Основная его функция – включение и отключение отопления. Это происходит за счет термоголовки, которая реагирует на температуру. Сам же модуль состоит из:

  • пластикового короба для скрытого монтажа;
  • термоголовки;
  • отсечного клапана;
  • автомата для сброса воздуха.

При этом устройство монтируется на обратку от контура теплого пола. А высота его установки не должна превышать 1 метр.

Если же нет возможности установить отопительный модуль для ТП, можно использовать обычный шаровый кран для регулировки работы отопления. Однако такая схема оправдана лишь для небольших ТП, состоящих из одного контура.

Модуль подключения

Вообще, существуют такие виды подключения:

  • нерегулируемая схема – подходит для небольших контуров;
  • использование балансирующей регулировки;
  • применение трехходового клапана;
  • использование расходометра.

Важно! При использовании нерегулируемой схемы могут существенно увеличиться расходы на отопление

Устройство пирога для ТП

Поскольку теплые полы делаются на основе водяных труб, устройство готового пола включает в себя стяжку. Поэтому укладку такой отопительной системы нужно планировать еще на начальном этапе ремонта.

Коллектор

Сама же система включает в себя такие слои:

После этого укладывают систему водяных труб и заливают стяжку для напольного покрытия.

Нагревательные элементы водяного теплого пола и их расчет

газового отопления

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Соединение пленок между собой у инфракрасного теплого пола

Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.

Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.

Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.

Порядок работы:

  • Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
  • Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
  • Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
  • Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
  • Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
  • Заведение датчика терморегулятора под нагревательные элементы;
  • Присоединение термостата;
  • Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

https://youtube.com/watch?v=v0vbA44F-Tc

Дальше – укладка кабеля:

  1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
  2. Подключить термостат к нагревающему элементу.
  3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
  4. Включить электрообогрев на некоторое время.
  5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Преимущества и недостатки

Бесспорные преимущества электрических термополов следующие:

  • Равномерный прогрев всей площади поверхности, под которой выполнен монтаж электрического теплого пола.
  • Выбор варианта применения – вспомогательный, основной или аварийный источник обогрева.
  • Локальное и общее регулирование температуры микроклимата жилого пространства.
  • Равномерный прогрев пространства комнаты (без температурных перепадов) снизу вверх.
  • Отопление не сушит воздух и сохраняет комфортную влажность помещения.
  • Совместимость со всеми популярными видами напольных покрытий.
  • Небольшая инерция нагрева рабочего элемента.
  • Безвредность использования системы для человеческого организма.
  • Теплый пол скрыт от глаз и не «ворует» полезный объем помещения.
  • Система отопления отличается долговечностью.


Теплый электрический пол под плитку

Известные минусы рассматриваемой технологии обогрева:

  • Ошибки монтажа создают риск поражения электротоком.
  • Вероятность создания кабельным нагревателем электромагнитного поля.
  • Плохая совместимость кабельных систем с паркетом и настилом из доски из-за возможной деформации древесины от повышенных температур, а также ее низкой теплопроводности. Это не касается пленочных изделий. Инфракрасное излучение эффективно проникает через перечисленные материалы и прогревает их поверхность.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

  1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. Контрольная проверка системы.
  7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Возможно ли подключить теплый пол через розетку?

Конечно возможно, особенно если вы используете пленочный теплый пол.

В таком случае достаточно подключить фазу и ноль к пленке через кабель к медным шинам (обязательно перед тем тщательно заизолировав и выполнив все требования безопасности), подключить вилку.

После включения пола к розетке с питанием 220, вы сразу почувствуете нагревание, но из-за отсутствия терморегулятора пленка будет нагреваться максимально, поэтому лучше взять розеточный терморегулятор с выносным датчиком и подключить к теплому полу.

Выносной датчик обычно имеет длину около 2 мп и прячется непосредственно между пленкой и теплоотражателем.

Желательно в таких мобильных теплых полах использовать утеплитель-теплоотражатель толщиной 2-4 мм

Кроме пленочного теплого пола через розетку можно подключать и кабельные и стержневые полы и маты, но без регулятора температуры лишь на малый срок для проверки исправности. Вообще, можно кабель подключать и через розеточный терморегулятор, но обязательно правильно закрепите датчик и следите за техникой безопасности.

Часто задают вопрос, можно ли устанавливать теплый пол от розетки, т.е. брать питание от розетки к терморегулятору. Все зависит от мощности теплого пола, если площадь пола большая – 10 и более м2, а нагрузка на сеть превышает 2 кВт и более, то стоит задуматься и проконсультироваться с электриком. При меньшей площади, мы думаем, что можно без проблем. Только в дальнейшем эту линию не стоит перезагружать, например, электрочайником. Старайтесь, чтобы кабель подводки был стандартным для разводки – 2,5 медь ВВн.

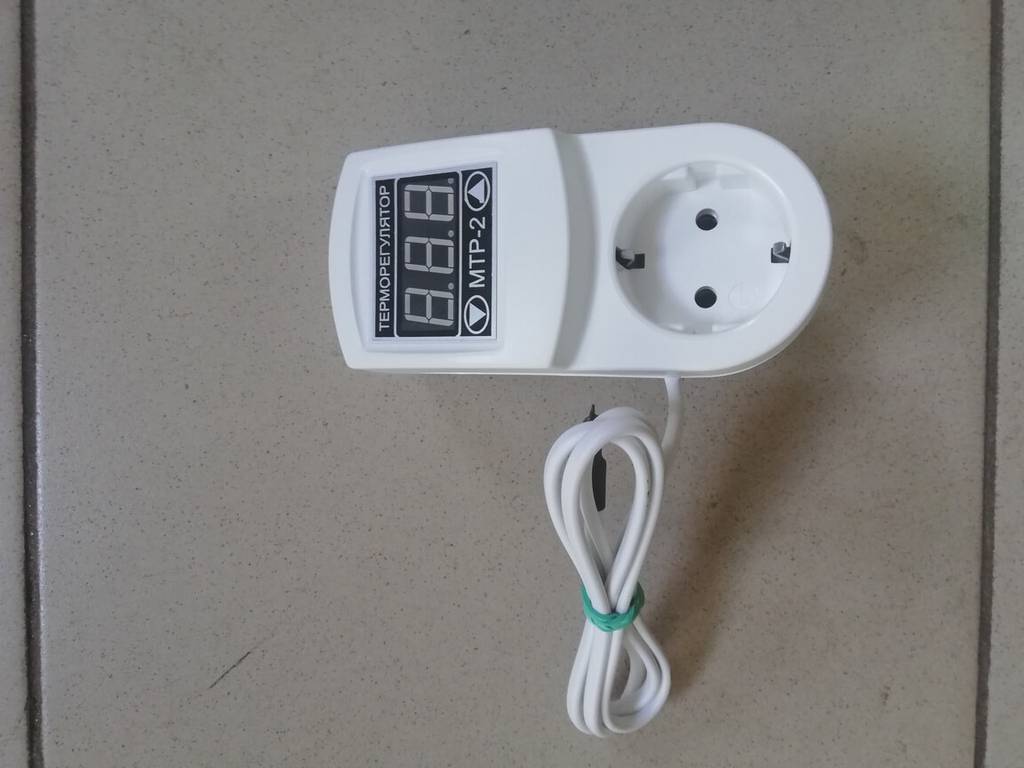

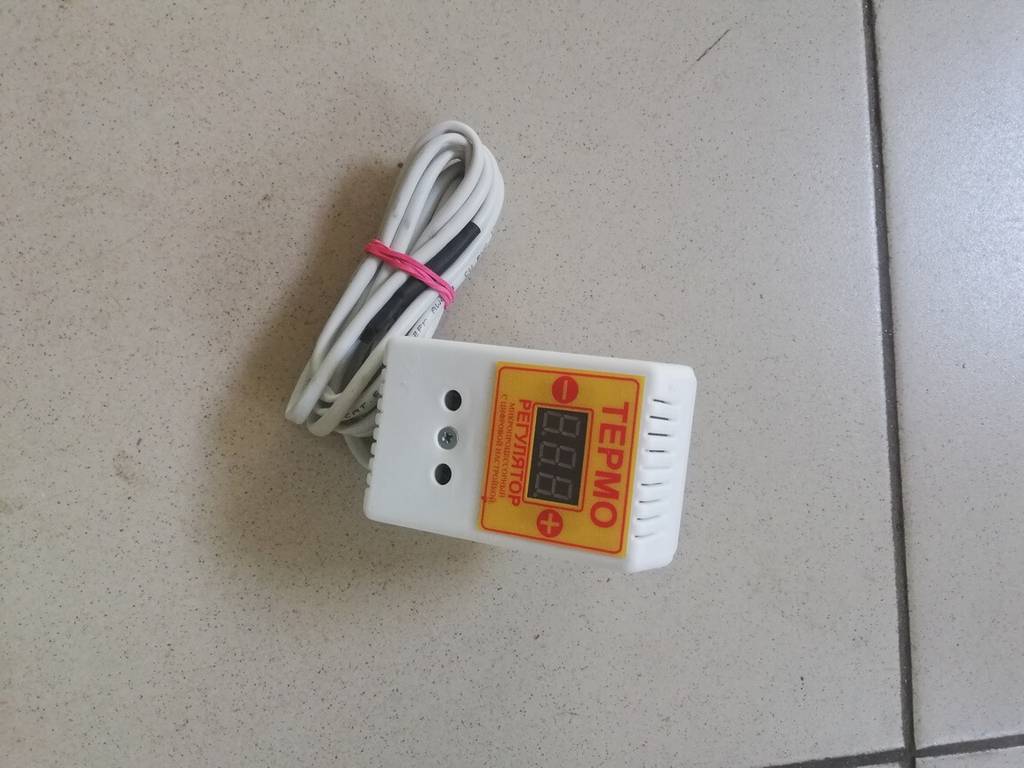

Розеточные терморегуляторы с заземлением слева и без – справа

Кабельный пол. Подключение

Комплект теплого пола

Комплект теплого пола

Комплектация:

  • нагревательный кабель или термомат;
  • терморегулятор. Бывает механическим или электронным. В первом случае желаемая температура выставляется просто с помощью реостата. Во втором в приборе есть программное устройство, которое устанавливает температуру с помощью реле;
  • термодатчик. Поставляется в комплекте с терморегулятором.

Схема укладки

Монтажные работы:

  • сначала готовим место. Убираем мусор, выравниваем поверхность основания;

  • укладываем изоляцию. Она не даст теплу уходить вниз.

    На изоляцию укладываем кабель или термомат. Кабель можно расстелить в виде контуров или змеевика;

  • кабель крепим к изоляции монтажной лентой;
  • устанавливаем термодатчик. Провод для подключения его к терморегулятору должен оставаться свободным;

  • подключаем пол к терморегулятору. Схема подключения указана на приборе. Две отдельных клеммы на нем – для подключения термодатчика, остальные для подключения пола и общей сети;

  • проверяем работу пола. Лучше это сделать еще до заливки стяжки. Вдруг при монтаже кабель был поврежден или изначально был неисправен;
  • готовим раствор для стяжки;
  • заливаем стяжку. Если напольным покрытием будет плитка, то термомат можно постелить поверх стяжки. Он хорошо расположится и в плиточном клее;

  • стяжка схватится за сутки и на ней можно работать. Устанавливаем терморегулятор. Его крепим к стене. Для обеспечения пола электроэнергией лучше сделать дополнительную проводку, независимую от общеквартирной. Дело в том, что теплый пол потребляет много электроэнергии. Есть вероятность, что общая сеть может просто не выдержать дополнительной нагрузки;
  • укладываем напольное покрытие.

Надо учитывать, что термомат бывает двух типов. Однокабельный мат и двухкабельный. Схемы подключения и того, и другого даются в инструкции, сопровождающей терморегулятор.

Кстати, термомат можно закладывать и в стену под штукатурку.

кабельный теплый пол

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера.  До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

  1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  4. Зажать клеммы плоскогубцами.
  5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  7. Изолировать клеммы битумным скотчем.
  8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  10. Подключить провод термодатчика к термостату.
  11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  12. Проверить работу системы.
  13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д. И получается теплый пол под ламинатом или линолеумом.

Читать также: Теплый пол под ламинат: какой лучше выбрать, как лучше класть

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
