Отопительная система "Ленинградка": схема, особенности монтажа, преимущества и недостатки

Возможные виды

В зависимости от того, что заставляет теплоноситель двигаться по трубам, ленинградка делится на два вида.

Однотрубная система с естественной циркуляцией

Также называются самотечными или гравитационными. Двигателем для рабочей среды выступает явление конвекции: контур начинается вертикальным участком – так называемым разгонным коллектором, в котором нагретая котлом вода устремляется вверх. Расширительный бак сообщается с атмосферой (открытая система), поэтому должен находиться в наивысшей точке.

Преимущества:

Вода течет, можно сказать, сама собой, поэтому не приходится тратиться на покупку насоса.
Отопительная система не нуждается в электроснабжении (является энергонезависимой).

Однотрубная разводка системы отопления «Ленинградка»

Недостатки:

Приходится применять трубы большого диаметра и укладывать их с большим уклоном.
Теплоноситель успевает сильно остыть, поэтому котел работает на предельном режиме.
Отсутствует возможность эксплуатации системы в низкотемпературном режиме (такая необходимость возникает в межсезонье).
В контурах с большим гидравлическим сопротивлением (ленинградка или системы с внутрипольным подогревом) мощности конвекционного «двигателя» может оказаться недостаточно.

Видов отопительных систем существует множество: паровая, воздушная, водяная и другие. Какую же систему выбрать для своего дома? Системы отопления частных домов своими руками – рекомендации по монтажу.

Виды циркуляционных насосов для отопления и их характеристики рассмотрим тут.

Система отопления двухэтажного дома предполагает больших финансовых и трудовых затрат, чем при проектировании отопительного контура одноэтажного дома. Здесь https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-otopleniya-2-x-etazhnogo-chastnogo-doma.html рассмотрим, какие виды отопительных систем существуют для двухэтажных домов и как они устроены.

С принудительной циркуляцией

Это система отопления ленинградка с насосом. В контур врезают специальный насос, называемый циркуляционным. Это решение обеспечивает более качественный обогрев дома, позволяет эксплуатировать котел в щадящем режиме (в том числе низкотемпературном) и делает возможным подключение полотенцесушителя и «теплого пола». Также можно значительно уменьшить диаметр труб и их уклон.

Недостатков два:

Приходится покупать насос и мембранный расширительный бак (обычный открытого типа в данном случае не годится).
При отсутствии электроснабжения работа системы отопления приостанавливается.

Схема отопления частного дома с принудительной циркуляцией

Если ваш дом часто остается без электричества, отопительный контур даже при наличии насоса лучше оснастить разгонным коллектором. Таким образом, при сбоях в энергоснабжении система частично сохранит работоспособность за счет естественной циркуляции.

Также ленинградки бывают:

Горизонтальными – все радиаторы контура располагаются на одном уровне и соединяются горизонтальной трубой.
Вертикальными – соединяются радиаторы, установленные друг над другом на разных этажах, при этом каждая такая цепочка подсоединена к общему раздаточному кольцу.

Настройка системы

Основная проблема однотрубной схемы подключения радиаторов «ленинградка» — в настройке равномерного распределения теплоносителя по радиаторам на всем протяжении контура. Большая часть тепла выделяется на теплообменниках ближе к котлу по входу. Так что даже если помещение граничит с котельной, но запитано последним, может оказаться без должного обогрева.

Существует три типа включения радиаторов:

с неизменным сечением общей трубы;
со снижением диаметра участков трубы между отводами к радиаторам;
с использованием игольчатых вентилей на каждом участке байпаса.

Для каждого радиатора желательно установить шаровые вентили с двумя позициями вкл/выкл на оба ввода.

Вариант с неизменным диаметром актуален для отопления с естественной циркуляцией и только. При использовании насоса лучше остановиться на одной из двух других схем включения.

Подбор диаметра труб

Если байпас выполнить меньшим диаметром трубы, чем магистраль, то его сопротивление будет выше и больше горячего теплоносителя будет проходить черед теплообменник, отдавая тепло воздуху в помещении.

Ввиду наличия стандартизированного ряда размера сечения труб, выполнять подробный расчет, подбирая оптимальное распределение теплоносителя, не имеет смысла

Важно подобрать оптимальный диаметр для магистральной трубы, исходя из скорости тока теплоносителя. На один размер меньше будет верхняя граница допустимых значений

Нижняя граница — это диаметр трубы для подключения радиатора.

1 — байпас 1 дюйм; 2 — магистральная труба 1,5 дюйма; 3 — труба подключения радиатора ¾ дюйма

Если магистраль выбрана размером 1,5 дюйма, а для подключения радиатора используется ¾ дюйма, то байпас можно изготовить из трубы ¾ или 1 дюйм. Для равномерного распределения первая треть радиаторов подключается без изменения сечения, а далее с уменьшенным диаметром байпаса.

С помощью вентилей

При наличии нескольких контуров отопления для балансировки каждого из них перед объединением на общую обратку устанавливаются игольчатые вентили. На контур с максимальным сопротивлением большей протяженности допускается вентиль не ставить.

Если установить игольчатый вентиль на каждый байпас, то можно в любых допустимых пределах регулировать количество теплоносителя, проходящего через радиатор. Это самый эффективный способ настройки «ленинградки» для отопления частного дома.

рмнт.ру

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
отопительные приборы, укомплектованные кранами Маевского;
трубы подачи и отведения;
фильтрующее оборудование устанавливается перед котлом;
шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность.
Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны.
Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно.
В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте.
Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций.
Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубный вариант контура

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Устройство системы отопления ленинградка: монтаж своими руками

До начала работ должна быть закончена штукатурка, установлены оконные блоки и подоконные доски. В фундаменте и стенах подготавливаются отверстия, борозды и ниши под прокладку трубопроводов. На строительные конструкции крепятся закладные детали.

Разметка

Точки крепления труб размечаются с учетом проектных уклонов. Максимальное расстояния между крепежом принимается в зависимости от материала и диаметра условного прохода. Для стальных Æ25 мм — 3,5 м, Æ32мм — 4 м, Æ40 — 4,5 м.

Для металлополимерных труб, которые отличаются гибкостью, важно устойчивое положение в пространстве. Наибольшее расстояние при горизонтальной прокладке составляет 1 м, а при горизонтальной 2,4 м для любых сечений

Прокладка труб

Трубы фиксируются на расстоянии 35-55 мм от поверхности строительных конструкций, а стояки — не ближе 100-200 мм от оконного проема. Крепления полимерных труб должны быть скользящими, чтобы исключить температурные деформации. Они монтируются в местах поворотов и ответвлений. Распределительные коллекторы и запорно-регулирующую арматуру нужно устанавливать на отдельные неподвижные крепления, чтобы при эксплуатации не было передачи усилий на трубопровод.

Соединения выполняются:

стальных труб — сваркой, на резьбе, на пресс-соединениях, на гайках и фланцах;
металлополимерных и полиэтиленовых — прессованием с обжимной гайкой;
переходы с металла на полимер — с помощью подвижных муфт-американок.

Трубы ПЭ можно гнуть как в холодном, так и горячем состоянии. В первом случае наименьший радиус изгиба должен быть не менее 5 наружных диаметров, во втором — не менее 2,5.

Фиксируются трубопроводы хомутами, скобами и т.д. Не допускается механическое повреждение труб крепежными изделиями.

Установка радиаторов

Чтобы обеспечить правильную работу отопления, приборы рекомендуется располагать:

не менее, чем на высоте 60 мм от пола;
50 мм от подоконной доски;
25 мм от поверхности стен.

Радиаторы должны устанавливаться строго горизонтально. Они крепятся с помощью кронштейнов, крюков, планок или подставок из расчета:

для легких конструкций — на 8 секций 2 вверху, 1 снизу и дополнительно по 2 на каждые 5-6 секций;
для чугунных — 1 крюк на 1 кв.м греющей поверхности, но не менее 3 на один радиатор.
подставки — 2 на 10 секций, 3 на большее количество.

Крепеж должен соответствовать нагрузкам и техническим стандартам. Монтаж производится с применением дюбелей. В кирпичных стенах отверстия заделываются цементным раствором, деревянные пробки использовать не допускается.

Испытания

После окончания монтажа системы отопления проводится опрессовка. Она заключается в том, что давление поднимается на 25-80% выше рабочего с помощью специальных приборов.

Для проведения испытаний применяются 2 технологии опрессовки:

гидравлическая;
воздушная.

В первом случае система заполняется водой и выдерживается в течение 3 часов, причем первые 2 часа под рабочим давлением, а последний третий — с превышением на 30%. Обнаруженные протечки устраняются на месте.

При воздушной опрессовке в трубопровод закачивается воздух, а дефекты системы определяются по изменениям в показаниях манометра. Давление не должно превышать нормативного более чем на 40-50%.

Давление нужно поднимать не сразу, а постепенно. Все узлы и крепления должны быть рассчитаны на данную нагрузку.

Расчёт

Для максимально эффективной теплоотдачи при минимальных затратах электроэнергии важно правильно произвести расчёт системы отопления. Для этого необходимо знать мощность:

Для этого необходимо знать мощность:

котла;
радиаторов и их число в каждом помещении;
расширительного бака. А также диаметр и длину магистрали.

Определение мощности котла

Чтобы определить мощность котельной установки, рассчитывают теплопотери каждого помещения. Потери тепла происходят через потолок, под, окна и стены. Для расчёта используют формулу: умножают отдельно площадь (стены, окна, потолка) на соответствующий коэффициент потерь для каждого из них. Далее, результат суммируется и делается вывод о мощности котельной установки.

Есть и другой более быстрый метод расчёта. Существуют рекомендации удельной мощности котла в зависимости от региона.

Расчёт производят по формуле Wк = Wуд х S/10; где: Wк — мощность котла; Wуд — рекомендованная удельная мощность.

После этого можно чертить схему отопления и подбирать радиаторы.

Расчёт мощности радиаторов и их количества

Количество радиаторов и секций в них зависит от площади помещения, теплопотерь, на которые влияют материалы стен и наличие окон.

Рассчитывают объём помещения: V=S * h, где площадь и высота потолков.

На 1 квадратный метр дома из кирпича для комфортной температуры необходимо 0,034 кВт. Вычисляют нужную тепловую энергию для обогрева помещения, умножая 0,034 на объем.

Далее, выбирают радиатор, узнают мощность одной секции и делят предыдущий результат на её мощность. Таким образом, подсчитывают необходимое количество секций.

Определение диаметра и материала труб

Одним из основных моментов при расчёте параметров для «ленинградки» является определение диаметра трубы для наибольшей эффективности.

Для естественной циркуляции необходим большой «проход». В этом случае система труб хорошо видна. С принудительной циркуляцией трубы на различных участках могут быть разного диаметра, чтобы сбалансировать контур.

Чтобы определить из какого материала использовать трубы, рассчитывают гидравлическое сопротивление на каждом участке и сравнивают его. Это делается по формулам с учётом таких факторов: шероховатость, повороты и протяжённость труб, соединение (краном, тройником, прибором балансировки).

Далее, определяют теплопотери с учётом сопротивления. Для этого необходимы данные о наружном диаметре трубы, толщине стенки, скорости подачи и расходе воды.

Объем расширительного бака

Для расчёта необходимы данные о количестве циркулирующего теплоносителя. Расширительный бак имеет объем, составляющий 110 объёма жидкости. Количество теплоносителя рассчитывают по формуле W = π (D2/4) L, с учётом внутреннего диаметра трубы и длины всей магистрали.

Справка. Расчёт однотрубной системы каждый может сделать самостоятельно вручную или используя профессиональные и простые программы для обычного пользователя.

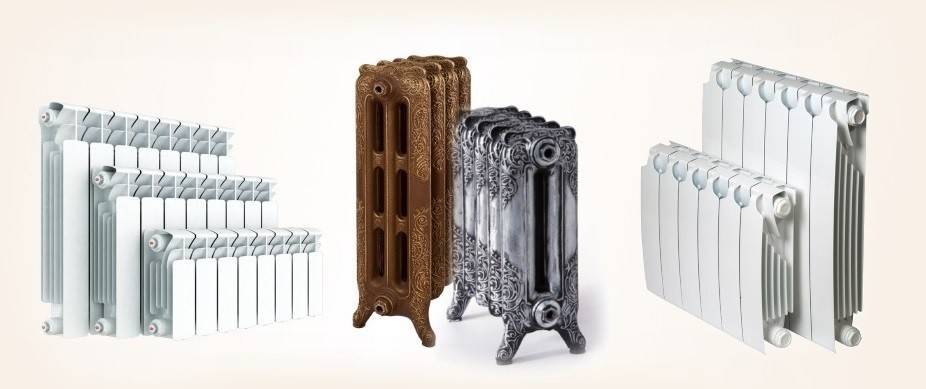

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

Алюминиевые
Биметаллические
Чугунные
Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

Советы при выборе радиатора:

Выбрать товар средней стоимости
Учесть внешние данные, сочетание с интерьером
Учесть этаж размещения системы
В частном доме нужно учесть максимальную температуру нагрева теплоносителя
Узнать условия подключения системы
Поинтересоваться весом изделия, способами монтирования
Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

Небольшой вес
Высокая теплоотдача
Маленький объем теплоносителя
Современный дизайн
Доступная цена

Недостатки:

Алюминий подвержен коррозии
Чувствительность к составу теплоносителя

Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

Препятствовать проникновению вредных веществ в корпус батареи
Повысить надежность системы
Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
Высокая цена
Труба может лопнуть под влиянием перепада температур

Диаметр труб

Общий контур, замкнутый на котле, выполняется из трубы большего диаметра – один дюйм или больше. Отводы для подключения радиаторов – ¾ дюйма. Распределение тепла происходит за счет разницы давления в общей трубе и радиаторе, а также конвекции, ведь в радиаторе теплоноситель остывает гораздо быстрее.

Поток воды разделяется надвое между байпасом и радиатором. От того, какое оказывает сопротивление радиатор и байпас, зависят пропорции, в которых горячий теплоноситель попадет в теплообменник или обогнет его по перемычке. Поставленная задача решается как раз подбором диаметра труб. Если основная магистраль выполняется большим диаметром и, соответственно, пропускной способностью, то байпас укладывается тем же меньшим диаметром, что и патрубки к радиатору.

Простой и дешевый вариант, хоть и требует чуть большего времени на монтаж и количество переходников, зато существенно сравнивает температуру по всей протяженности контура.

В случае если по каким-то причинам нельзя проложить трубу единым контуром по всему зданию формируются дополнительные контуры меньшей протяженности. Между контурами также необходимо уравновесить распределение теплоносителя, иначе возможен вариант, когда вся горячая вода попросту будет обходить больший по протяженности контур, ведь у него сопротивление выше.

Решить эту проблему подбором диаметра труб уже не получится. Необходимо использовать игольчатый вентиль, устанавливаемый на обратке меньшего контура.

Серия 1ЛГ

Дома этой серии панельные.

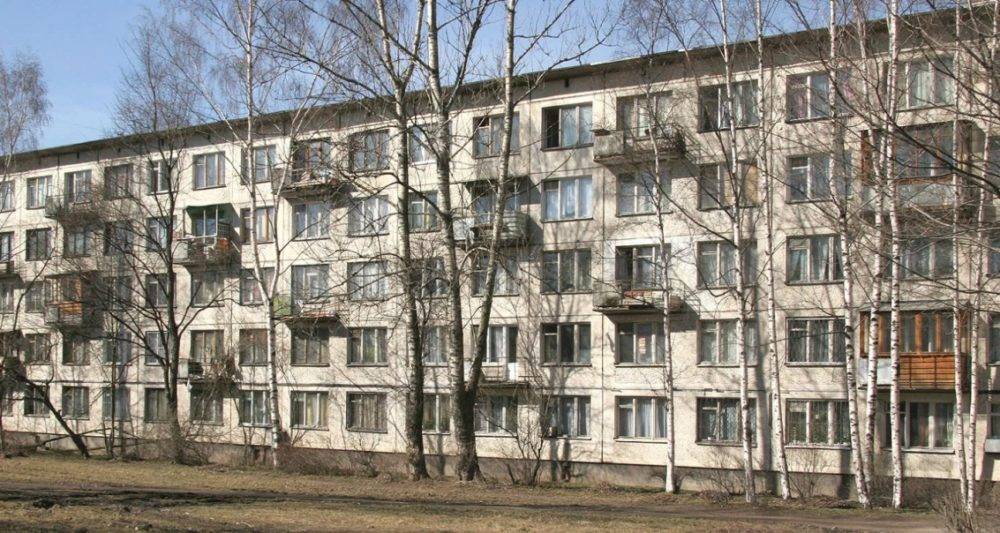

1ЛГ 502

Брежневки 1ЛГ 502 строили с 1963 по 1972 год. Это пятиэтажки с двумя и более подъездами и высотой потолков 250 см.

Балконы и лоджии не во всех квартирах. Дома без мусоропровода с четырьмя квартирами на этаже.

В большинстве квартир 502 серии балконов нет

Конструктив дома:

Наружные стены из керамзитобетонных панелей толщиной 303 мм в три слоя с керамической мозаичной облицовкой. Внутренние – однослойные 140 мм.
Перекрытия сплошные, толщиной 120 мм. Покрытие последнего этажа ребристое.
Лестничные марши на центральном косоуре.
Санузлы из цельной железобетонной кабины, раздельные, просторные.

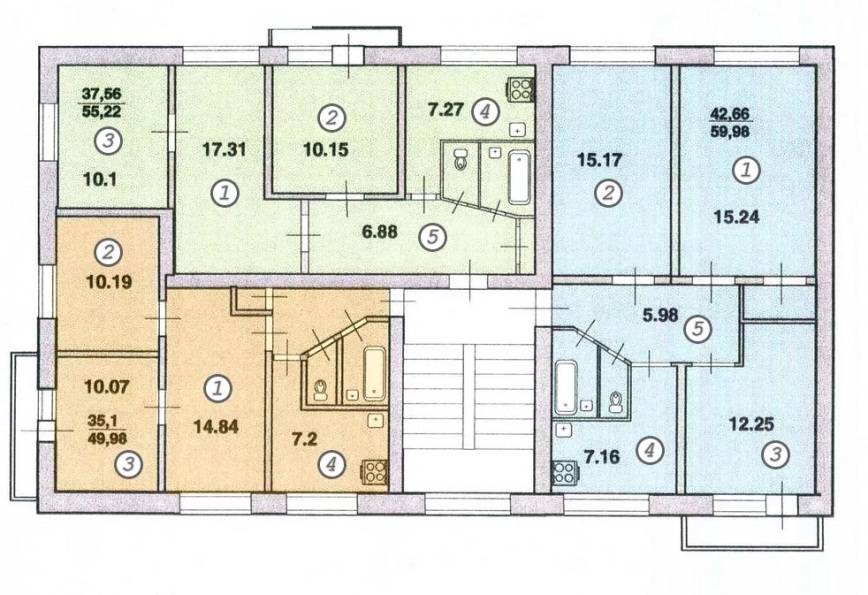

Планировка секции дома 1ЛГ 502

1ЛГ 504Д-МК

В 1975 году 502 серию от Ленпроекта сменил ещё один типовой вариант панельных многоквартирных домов — 1ЛГ-504Д-МК. Их строили до 1989г. Это были двух-восьми подъездные 12-этажки. У некоторых внизу два нежилых этажа.

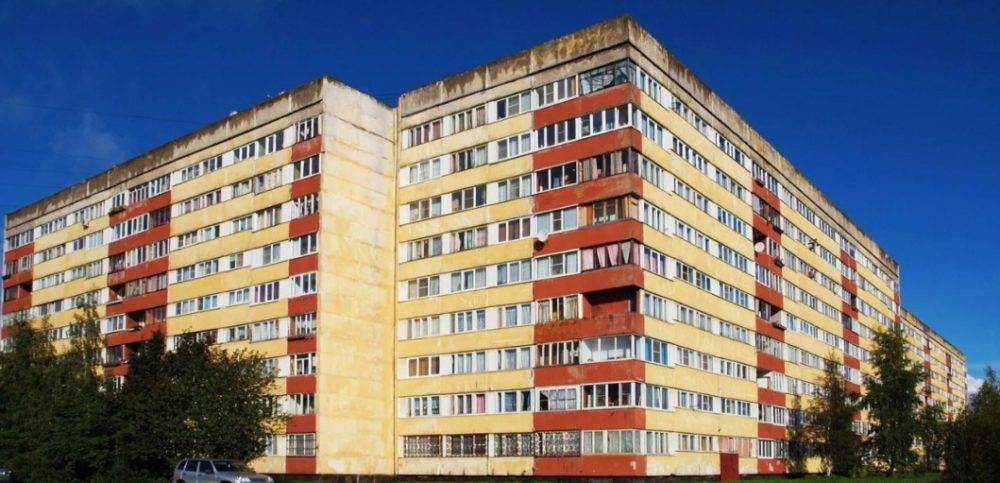

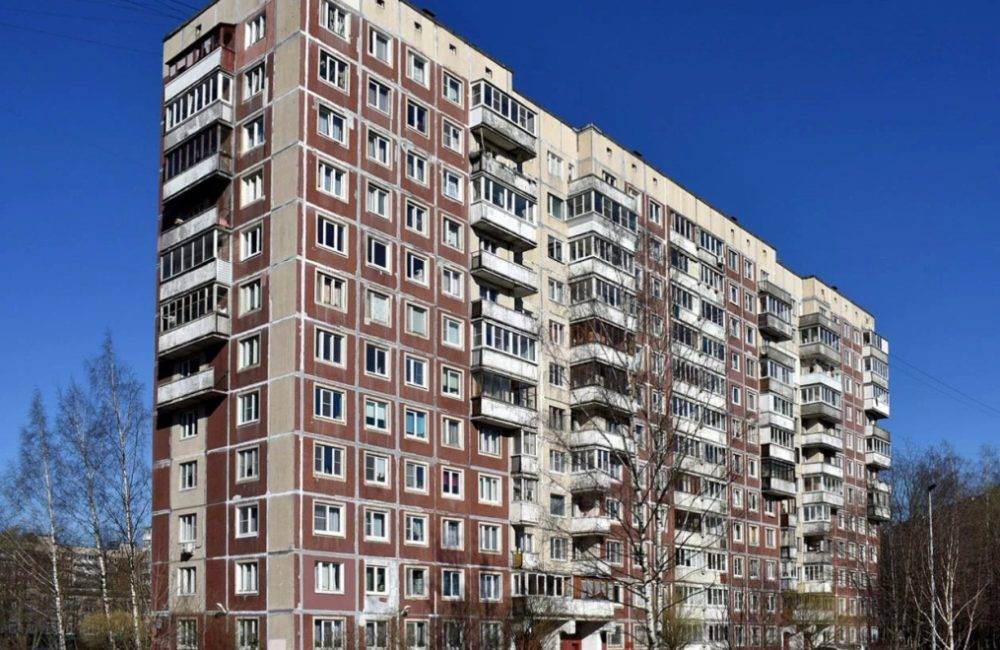

12-этажный дом 504 серии

Во всех квартирах, начиная со 2-го этажа, есть балконы. Высота помещений возросла до 270 см.

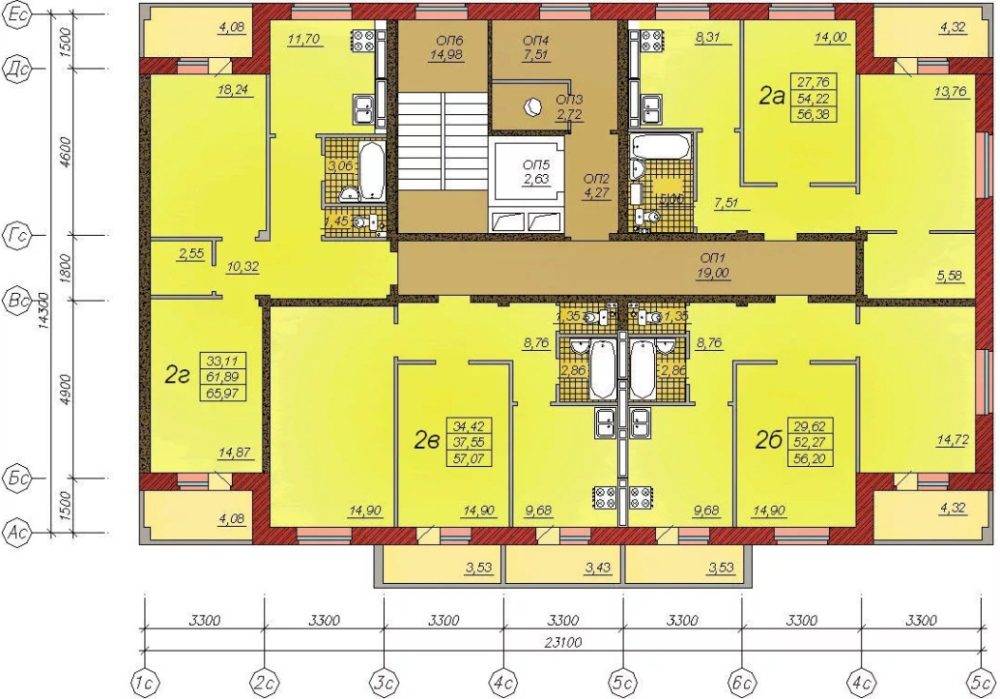

Стандартная планировка секции и квартир:

1ЛГ 600

Дома шестисотой серии строили в Ленинградской, Тюменской, Псковской и Челябинской областях 22 года с 67 по 89-й. В них появились криволинейные кирпичные вставки, призванные гасить порывы ветра в приморских районах. Из-за этого их называют «кораблями».

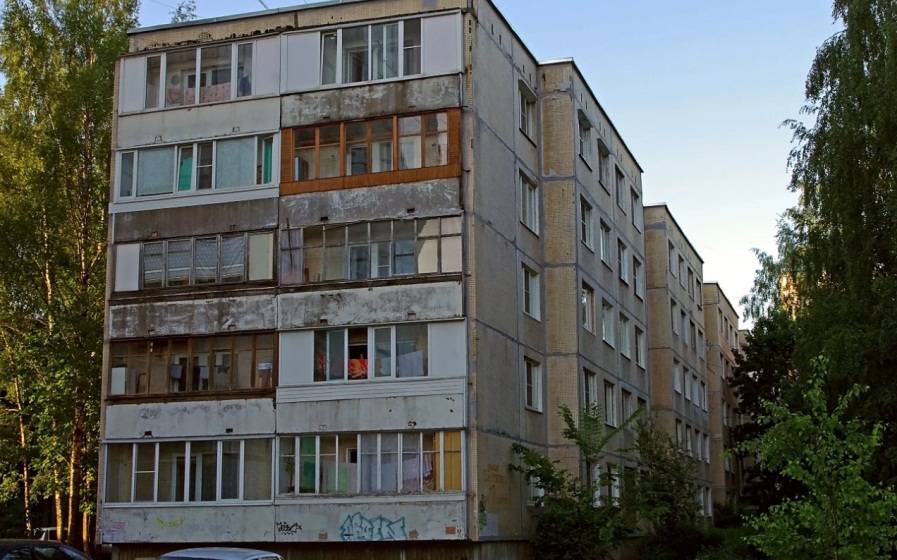

Дом 600 серии

Дома ленинградской планировки самые востребованные на рынке вторичного жилья.

Их строили в старых микрорайонах с хорошей инфраструктурой. В них есть лифт и мусоропровод.

Недостатки – плохая звукоизоляция и маленькие шестиметровые кухни в первых домах. Позднее это упущение доработали и площади кухонь увеличили.

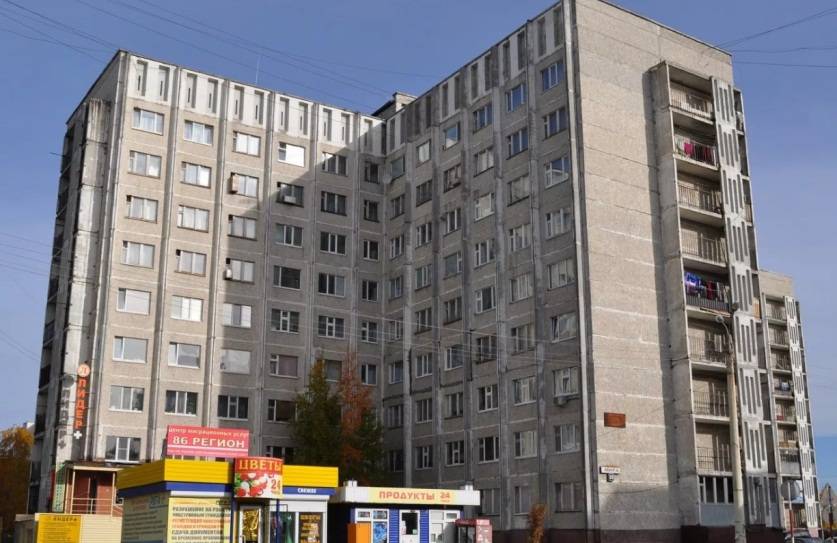

В северных регионах строили много домов гостиничного типа модификации 1ЛГ-600А/УР-25 для малосемейных общежитий. Это 108-квартирные девятиэтажки, у которых мало общего с основной серией.

Дома с тремя соединёнными перпендикулярно секциями называют «трёхлистники»

Кроме них было несколько модификаций:

9-этажные на 54, 180, 252, 322 квартиры;
12-этажные на 54 и 72 квартиры;
15-этажные на 90 квартир.

План секции и наиболее часто встречающиеся планировки:

1ЛГ-602

Типовой проект вышел в серию в 1966 году. Пяти- и девятиэтажные дома на 216, 252, 288 и 324 квартиры без технического этажа строили до 1982 г. Подъездов – 6-9. На торцах появились лоджии. Окна стали трёхрамными.

Пятиэтажка 602-й серии

В 72-м в домах этой серии появились поворотные и угловые секции. В 75-м проводили эксперименты с лицевой облицовкой стеновых панелей. Изменилась форма козырьков над входом в подъезд, конструкция вентканалов, планировка санузлов.

План типового этажа

Звукоизоляция квартир стала лучше, чем в домах предыдущих серий. Недостаток – невозможность перепланировки квартир.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

Ставить байпасы;
Переделывать ленинградскую версию по закрытой схеме;
Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

Установка конструкции в квартире

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Подключение к распределительному коллектору

Система отопления «Ленинградка»
