Заземление газового котла в частном доме: подробная инструкция по созданию и монтажу контура, подключению к нему котла, получению акта проверки заземляющей конструкции, стоимость работы мастеров

Способы заземления для настенного газового котла

Различают два способа заземления по типу устройства и особенностям его изготовления.

По типу устройства

К заземлению газового котла выдвигают особые требования, так как подключать заземляющую цепь нужно предельно внимательно и в соответствии со всеми нормами.

  • Сопротивление заземления не выше 50 Ом для почв песчаной породы.
  • 10 Ом для почв глинистой породы.
  • Запрещается подключаться к трубам и стоякам.
  • Находящийся в земле кабель, который ведет от электрощита к контуру, своей площадью сечения должен быть больше 10 мм 2 для меди, 16 мм 2 для алюминия, для стали – 75 мм 2 .
  • Вертикальные металлоконструкции изготавливаются из профильной трубы, уголка, швеллера или же двутавра.

По особенностям изготовления

Такое подключение осуществляется с помощью специального готового комплекта или же с помощью подручных материалов.

Перед тем, как заняться заземлением котла, важно определиться с типом заземлителя. Такое оборудование напрямую контактирует с землей и является частью всей системы

Устройства бывают искусственными и естественными:

Естественные заземлители – это различные металлические сооружения, имеющие контакт с грунтом. Данный вид заземлителя обычно связывают с котлом несколькими проводниками (не менее двух). В качестве естественных заземлителей нельзя использовать трубопроводы с горячей жидкостью, канализационные системы.

Фото 1. Естественный заземлитель в виде небольшого металлического сооружения, вкопанного в грунт рядом с домом.

Искусственные заземлители – это внедренные в землю в вертикальном положении стальные трубы и уголковая сталь.

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

  • Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
  • Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
  • В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников

Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается. В ПУЭ это четко обозначено

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Расчет параметров и сопротивления при установке заземления

Контролирующие службы предъявляют высокие требования к системам заземления в частном доме. Так, расчет сопротивления будет зависеть от типа грунта участка. Для определения сопротивления нужен особый прибор (измеритель), но чаще заземление в частном доме делают опытным путем:

  1. Взять стержни по 3 метра длины, спаять между собой.
  2. Омметром замерить сопротивление контура.
  3. При получении показателя выше 4 – 10 Ом (для обычного грунта) ввести в контур еще один элемент. Делать так, пока цифра не войдет в указанный интервал. Для песчаного грунта показатель может быть равен 50 Ом.

Специалисты рассчитывают показатель по формуле. Это потребуется, если грунт на участке неоднородный, пластовой. Хуже всего подходит для установки заземления на громоотвод или газовый котел скалистый, каменистый грунт (потребуется делать искусственную насыпь). В сложных случаях лучше не узнавать, как сделать заземление или громоотвод, а доверить расчет специалисту.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Как заземлить газовый котел. Нормы и требования к заземляющему контуру

Требования и нормы к заземлению газовых котлов довольно высокие. Естественная конструкция (трубопроводы) использоваться не может. Допустима только искусственная.

Выбор устройства заземления

Газовые службы рекомендуют использовать для заземления готовые комплекты. Пример такого набора представлен на рисунке. В среднем его цена составляет 7-10 тысяч рублей. Фирмы, занимающиеся установкой, помогут подобрать наиболее оптимальное решение с учетом всех индивидуальных параметров.

Допустимо собрать конструкцию самостоятельно. Чтобы правильно подобрать материалы следует изучить схему заземляющего контура.

Искусственные заземлители могут быть изготовлены из черной или оцинкованной стали. Они могут быть медными, но этот материал считается очень дорогим. Окрашивать элементы недопустимо.

Толщина и сечение должны определяться по приведенной ниже таблице.

МатериалТип сеченияДиаметрПлощадь сеченияТолщина стенки
Черная стальОкружность (вертикальный заземлитель)14 – 16
Окружность (горизонтальный заземлитель)8 – 10
Прямоугольник1004
Угол1004
Труба323
Оцинкованная стальОкружность (вертикальный заземлитель)10 – 14
Окружность (горизонтальный заземлитель)8 – 12
Прямоугольник753
Труба252
МедьОкружность12
Прямоугольник502
Труба20
Многопроволочный1,6 (на каждую проволоку)35

Далее приведен список необходимых элементов для сборки:

  • уголки из металла – 3 шт;
  • шина из нержавейки с толщиной 40мм и длиной порядка 3 метров – 1 ед;
  • болт М8 или М10;
  • провод (желательно из меди) сечением от 6 мм2;
  • металлические шины с шириной 40мм и длиной 12мм – 3 ед.

Расчет необходимых параметров сопротивления

Рассчитывать сопротивление необходимо учитывая свойства грунта, см. значения в  таблице ниже:

ГрунтСопротивление
ГлинаДо 10 Ом
ЧерноземДо 30 Ом
ПесокДо 50 Ом
Глиняно-песчаная смесьДо 150 Ом

Основные характеристики зависят от типа почвы и климатических условий в рассматриваемом районе. По этой причине даже стандартное сооружение необходимо проверить на практике и сделать все необходимые замеры показателей. По итогам контур может быть доработан.

Проверка выполняется следующим образом:

  1. Соединяются все проводники. Следует проконтролировать, чтобы они тесно прилегали друг к другу.
  2. Специальным прибором измеряются показатели. Правильный диапазон – 5 – 9 Ом. Если результат соответствует, то можно приступать к монтажу.

Схема разводки отопления загородного дома с использованием газового котла

Схема газового отопления в частном доме может быть одно, двухтрубной или лучевой, с использованием коллектора. Каждый из предложенных вариантов имеет свои достоинства и недостатки.

Одно и двухтрубная схема подачи теплоносителя в радиаторы

Однотрубная схема подключения (ленинградка). Подача горячего и возврат холодного теплоносителя осуществляется по одной трубе, к которой последовательно подключены все радиаторы.

Преимущества

Недостатки

Сокращение затрат на приобретение труб

Нельзя использовать для обогрева значительных площадей, так как количество подключаемых радиаторов ограничено

Быстрый монтаж

Радиаторы отопления в системе нагреваются неравномерно – первые очень сильно, последние очень слабо

Минимальное количество стыков, что снижает риск протечек

Для выравнивания возможности нагрева в помещениях к радиаторным батареям подсоединенным последними, подключают дополнительные секции, это полностью нивелирует экономическую выгоду

Отключение одного или нескольких радиаторов отопления, подключённых первыми, изменит температурный режим остальных элементов нагрева

Двухтрубная система отопления. По одной трубе от газового котла подается горячий теплоноситель, а по другой происходит возврат охлаждённого.

Преимущества

Недостатки

Во все радиаторы отопления поступает теплоноситель одинаковой температуры

В два раза увеличивается метраж труб

Отключение радиаторов не влияет на температуру основной системы

Несколько возрастает сложность монтажа

Количество подключаемых радиаторов значительно больше, чем у однотрубной системы и зависит от пропускной способности трубопровода

В свою очередь, двухтрубная схема отопления может быть тупиковой, когда теплоноситель с обраткой движутся в разные стороны или попутной – схема “Тихельмана”. Последняя, осуществляет нагрев радиаторов более равномерно.

Разновидности двухтрубной подачи теплоносителя

Следующим по важности моментом является способ циркуляции теплоносителя в системе. Естественная циркуляция

Характеризуется небольшим давлением теплоносителя в трубопроводе. Система в обязательном порядке должна иметь коллектор разгона. Это ёмкость, находящаяся в верхней точке системы отопления, в которую подается горячий теплоноситель. Такой способ используется в вертикальной разводке. Называется – гравитационной циркуляцией

Естественная циркуляция. Характеризуется небольшим давлением теплоносителя в трубопроводе. Система в обязательном порядке должна иметь коллектор разгона. Это ёмкость, находящаяся в верхней точке системы отопления, в которую подается горячий теплоноситель. Такой способ используется в вертикальной разводке. Называется – гравитационной циркуляцией.

Принудительная циркуляция. Система отопления является герметично закрытой, а движение теплоносителя обеспечивается специальным циркуляционным насосом, врезанным в систему отопления. Разводка труб имеет горизонтальную схему, что значительно улучшает эстетические характеристики помещения.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

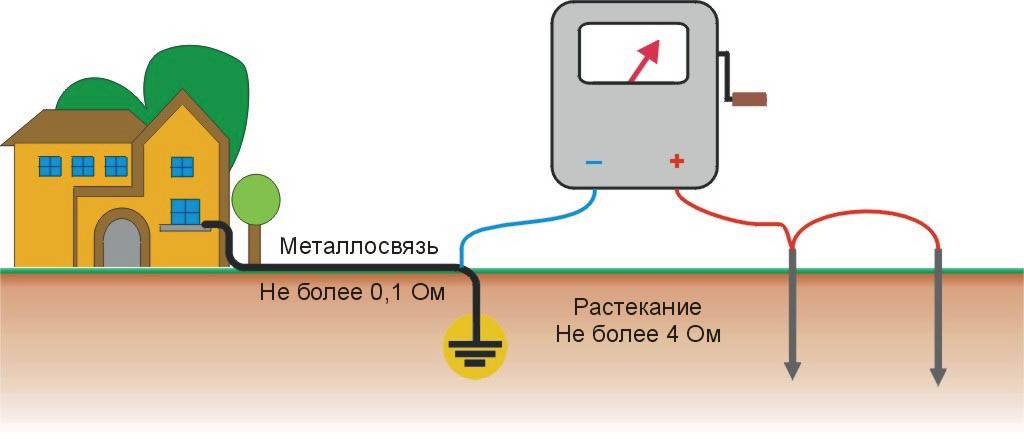

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Из чего состоит заземление?

Контур заземления представляет собой простую схему из двух элементов – проводников и заземлителей.

На всем протяжении воздуховодов, расположенных внутри помещений и снаружи дома, их внешние электропроводящие части, в нормальном рабочем режиме не находящиеся под напряжением, должны быть соединены в единую электрическую цепь. Не менее чем в двух точках эта связка прочно присоединяется к контуру заземления.


Для эффективности должен быть хороший контакт между отдельными элементами контура. Присоединение деталей корпуса воздуховода проводниками к системе заземления нужно производить не реже чем через каждые 40-50 метров

Выполнять заземление воздуховодов вентиляции необходимо в соответствии с нормами ПУЭ. Правила предписывают применять стальные полосы, медные провода или непосредственное соединение с заземленными трубопроводами, другими элементами конструкций. Обычно принято объединять заземление воздуховодов с общей системой заземления дома.

Основная часть

В графах основной части прописываются:

  • вид (суглинок, глина, торф) и характер грунта (сухой или влажный);
  • для какой электроустановки применяется заземляющее устройство (здесь указывается информация о мощности – до 1000В или выше 100В, можно прописать модель газового котла);
  • режим нейтрали;
  • удельное сопротивление, которое дает грунт (единицы измерения – Ом на метр);
  • расчетный ток замыкания на землю;
  • результаты измерений.

Последний пункт оформляется в виде таблицы. В нем указываются все измеряемые заземлители с указанием:

  • их функционала;
  • места измерения;
  • расстояния до вспомогательных зондов;
  • измеренного конкретно в этих условиях уровня сопротивления заземителей.

Внимание! Если заземление располагается на почве с повышенной коррозийной агрессивностью, то проводить испытания придется чаще. Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой

Тогда как при мощности до 1000 В достаточно четвертой

Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой.

Заземление газового котла в частном доме

Как уже говорилось выше, сам процесс монтажа не очень сложный. При этом здесь бы хотелось выделить один важный момент. Газовый котел, согласно действующим в настоящее время правилам, обязательно должен быть заземлен. Данное требование актуально как для квартиры, так и для частного дома.

Котел нуждается в обязательном заземлении в силу того, что на его корпусе постоянно скапливается статическое напряжение. Это, во-первых, чревато возгоранием. По сути, данная причина и является главным аргументом в пользу необходимости заземления котла. Во-вторых, статическое напряжение вполне может спровоцировать сбой в работе автоматики, или вообще вывести ее из строя. Электроника очень чувствительна к скачкам напряжения, а замена сгоревшей платы выльется вам в кругленькую сумму.

Следует отметить, что к газовому котлу предъявляют более строгие требования, нежели к обычным бытовым приборам. Поэтому если вы решили сделать это самостоятельно, не забывайте, что все должно соответствовать действующим нормам. Наиболее оптимальный вариант – купить уже готовый комплект, и установить его самому. Ничего особо сложного здесь нет. В частности, для установки понадобится небольшой участок размерами примерно 50 на 50 сантиметров, например, на прилегающей к дому территории, или в подвальном помещении. Впрочем, имея навыки работы со сварочным аппаратом и инструментами для резки металла, заземлительное устройство можно изготовить самостоятельно. Для этого нам понадобится стальные уголок и полоса, из которого необходимо будет сделать конструкцию определенной формы.

Предварительно нам стоит определиться с заземлителем – электродом, который непосредственно соприкасается с грунтом. Они бывают 2-х типов:

  • естественные;
  • искусственные.

Естественными заземлителями являются металлические конструкции, которые погружены в грунт. При этом согласно действующим правилам они должны иметь не менее 2-х контактов с котельным оборудованием и проводниками. Кроме того, следует учитывать, что в качестве естественных заземлителей нельзя использовать трубопроводы, в нутрии которых находится горючая или взрывоопасная жидкость. Это еще не все ограничения. Здесь также запрещается использовать отопительные и канализационные трубы, или металл, покрытый защитным антикоррозийным веществом. Искусственные – это заземлители, которые были специально для этого изготовлены – металлические трубы, уголки или полосы. Для того чтобы защититься от коррозии, рекомендовано использовать оцинкованные электроды. Впрочем, по мнению ряда специалистов, наиболее оптимальное покрытие здесь – медь.

Теперь давайте непосредственно рассмотрим, как самостоятельно заземлить котел. Предварительно здесь нужно создать независимый внешний контур – это делается неподалеку от здания. Работа не требует какой-то квалификации, хотя потрудиться все же придется. Итак, на расстоянии не более чем 1 метр от стены дома делаем предварительную разметку – треугольник. Длина каждой из его сторон – 2 метра. Далее копаем по данной разметке траншею глубиной 50 и шириной 40 сантиметров. Это еще не все. Треугольник нужно соединить точно такой же траншей и со зданием.

Далее нам понадобится мотобур. С его помощью выполняются глубокие шурфы в верхней части траншеи. Затем в эти отверстия следует вложить заземлители. Здесь подойдет, например, стальной 3-метровый уголок 60 на 70 миллиметров

При их установке нужно соблюдать одно важное правило. В частности, они должны выступать над дном траншеи примерно на 15 сантиметров

Естественно, небольшие отклонения в ту или иную сторону вполне допустимы. Далее соединяем уголки с помощью металлической полосы 40 на 4 миллиметра. Для этого нам понадобится сварочный аппарат. Кроме того, такую же полосу нужно проложить по ранее выкопанной траншее к зданию, и поднять ее над уровнем отмостки приблизительно на полметра.

Теперь здесь осталось сделать лишь два шага. На предпоследнем этапе нужно будет с помощью сварки и металлического стержня прикрепить полоску к цоколю здания. Помните, что согласно ПУЭ, сопротивление заземлительной системы должно быть не более 4 Ом. После того как независимый контур создан, его осталось только лишь правильно подключить к силовому щиту. Лучше всего это делать с помощью медного проводника. К цоколю здания он крепиться болтовым соединением. На щитке проводник присоединяем к защитному нулю.
