Как выбрать газовый настенный двухконтурный котел для отопления дома

Какую фирму выбрать?

Популярные фирмы:

  • Viessmann — популярная немецкая фирма, чей товар опережает конкурентов и по степени безопасности, и по качеству систем управления. Моделей много, качество исполнения высокое.
  • Компания Vaillant Group предлагает пользователю простые, но в то же время эффективные устройства для комфортного существования.
  • Итальянская фирма Baxi выпускает котлы для автономного обогрева жилых помещений не одно десятилетие, а на территории России её продукция продается более 20-ти лет. Производительные, экономичные, долговечные и удобные модели прослужат вам много лет.
  • Navien — за 40 лет работы продукция данной компании завоевала популярность на всех пяти континентах, а в 2016 году получила премию «Марка № 1 в России» в категории «Отопительное оборудование». Котлы марки Navien ценятся потребителями и профессионалами как надежные и технологичные продукты.

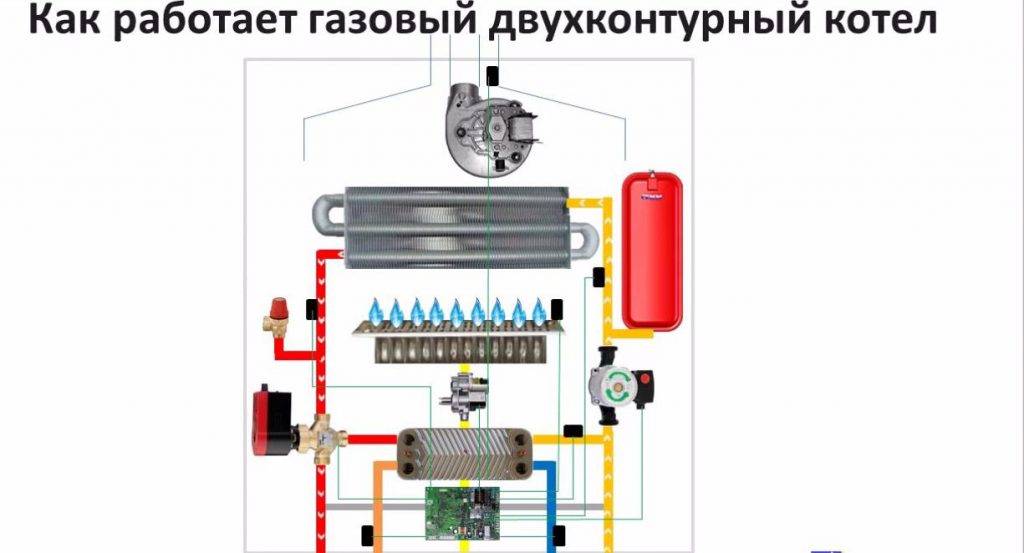

Принцип работы газового двухконтурного котла

Двухконтурный газовый котел по своему формату напоминает газовый проточный водонагреватель, отличаясь только размерами. Если заглянуть в его начинку, то мы обнаружим оборудование для работы двух контуров – отопительного и ГВС. Для того чтобы понять, как работает это устройство, нужно разобраться в его внутренней структуре. Что мы найдем внутри?

Устройство газового котла отопления с двумя контурами.

  • Основной (первичный) теплообменник – греет теплоноситель в отопительном контуре;
  • Вторичный теплообменник – отвечает за горячее водоснабжение;
  • Горелка – источник тепла (горелка тут одна на два контура);
  • Камера сгорания – в ней располагается первичный теплообменник и в ней горит горелка);
  • Трехходовой клапан – отвечает за переключение между режимом отопления и режимом ГВС;
  • Циркуляционный насос – обеспечивает циркуляцию теплоносителя по отопительной системе или по малому кругу контура ГВС;
  • Автоматика (электроника) – обеспечивает работу вышеописанных и многих других узлов, контролирует параметры и отвечает за безопасность, снимая сигналы с датчиков.

В конструкции двухконтурных котлов присутствуют и многие другие узлы. Но для того чтобы понять принцип работы, достаточно знать назначение вышеописанных модулей.

В отдельных моделях вторичный теплообменник отсутствует, а подготовка горячей воды осуществляется с помощью сдвоенных комбинированных теплообменников.

Схема работы устройства в режиме отопления и в режиме подачи горячей воды.

Теперь мы разберемся в принципах работы. Мы уже говорили о том, что двухконтурные газовые котлы могут работать в двух режимах – отопление и ГВС. При запуске котла начинает работать отопительный контур – запускается циркуляционный насос, включается горелка, трехходовой клапан находится в положении, в котором теплоноситель беспрепятственно циркулирует по отопительной системе. Горелка работает до тех пор, пока управляющий модуль не подаст команду на ее отключение.

Работой горелки управляет автоматика, которая умеет оценивать температуру теплоносителя, температуру воздуха в помещениях и на улице (поддержка комнатных и внутренних датчиков имеется лишь в некоторых моделях).

Если нужно получить горячую воду, следует открыть кран. Автоматика зафиксирует ток через контур ГВС, а трехходовой клапан отключит отопительную систему и запустит циркуляцию части теплоносителя по малому кругу. Этот теплоноситель поступит во вторичный теплообменник, через который и протекает подготавливаемая вода. Как только мы закроем кран, трехходовой клапан переключится в режим отопления.

Несмотря на сложное устройство, принцип работы достаточно прост, а двухконтурные газовые котлы отопления получают все большее распространение. Их выбирают за удобство, компактность и неплохую производительность

Также нужно обратить внимание на тот факт, что данные котлы не умеют работать в двух режимах сразу – работает или отопление, или контур ГВС. Но если учесть, что горячей водой мы пользуемся не так уж и часто, то с этим недостатком можно мириться (уж вряд ли вы будете потреблять воду настолько долго, что у вас успеют остыть все батареи)

Виды двухконтурных газовых котлов

Видовая принадлежность газовых котлов разделяется по нескольким признакам:

  1. По принципам пользования продуктами сгорания:
    • конвекционные;
    • конденсационные.
  2. По той конструкции, которая предусмотрена в теплообменнике:
    • раздельная;
    • битермическая.
  3. По типу камеры горения:
    • закрытая;
    • открытая.

Первый тип имеет ряд преимуществ и недостатков, а именно к недостаткам приписывается тот факт, что тепловая энергия не используется в полную силу. К преимуществам можно отнести относительную простоту при использовании и бюджетную цену.

У второго типа к преимуществам можно отнести раздельную конструкцию, так как в случае выхода из режима любой из деталей ее можно заменить – это будет весьма проблематично при монолитном блоке. К недостаткам относится следующее: когда человек принимает душевые процедуры, то воду необходимо включить немного заранее, ведь она нагревается до такой степени, что можно получить термический ожог.

По камерам горения предпочтительнее камера с закрытым типом, так как она безопаснее.

Виды двухконтурных котлов

Существует немалое количество вариантов исполнения котлов с двумя контурами. Мы разделили их по сегментам и распишем детально каждый.

По способу нагрева

  1. Проточные. Такие модели пользуются большой популярностью. Они очень мощные и позволяют горячей воде быстро поступать в смеситель. В таких котлах используются либо два раздельных теплообменника (один служит для нагрева теплоносителя, а другой для отдачи тепла от нагретого теплоносителя системы отопления в контур горячего водоснабжения), либо один битермический (в одном теплообменнике происходит нагрева теплоносителя системы отопления и горячей воды).
  2. Со встроенным баком. Менее распространены. При подобной конструкции вода сначала разогревается в отдельном резервуаре и лишь потом поступает в смеситель. Зачастую такие модели котлов покупают довольно редко. Многие предпочитают ставить отдельно котел и бак косвенного нагрева. Но такие варианты котлов вполне имеют место быть. В качестве примера можете посмотреть котел Baxi Luna 3 Combi.

По способу монтажа

  1. Настенные. Чрезвычайно удобны, так как их можно установить в любом помещении, будь то коридор или кухня. При достаточно низкой цене эти модели обладают хорошей производительностью. Они могут в среднем обеспечить теплом помещения размером до 350 квадратных метров. Такие модели охотно ставят, как в частных домах, так и в квартирах.
  2. Напольные. Эти котлы стоят дороже, при этом обладают высокой мощностью и способны отапливать огромный коттедж в несколько этажей. Они занимают много места, требуют отдельного помещения и особого ухода. Зачастую котлы с большой мощностью все идут одноконтурными, так изначально подразумевают использование отдельного бака, который будет греться от котла.

По способу удаления жидкости

  1. С открытой камерой. В камеру поступает кислород из жилого помещения. Это возможно не всегда. Минус такого решения – это, зачастую, более низкий КПД котла. Особенно если дымоход смонтирован «от балды».
  2. С закрытой камерой. Используется воздух из вне. Обладают высокой мощностью и прекрасной герметичностью. Не требуют полноценного дымохода. Оснащаются обычно коаксиальной трубой длиною в метр, которой вполне достаточно для нормальной работы котла.

Какой должен быть теплообменник в двухконтурном котле?

Задавшись целью обеспечить в квартире максимальный комфорт, не следует вдаваться в крайности и стараться прибрести все и сразу

Важно помнить: «лучше главный враг хорошо». Современные настенные модели двухконтурных котлов выпускаются с двумя типами теплообменников:

  • раздельные изделия;
  • битермические устройства;

Агрегаты с раздельными изделиями – это котлы, в которых имеется два теплообменника. Главный или основной используется для нагрева теплоносителя в системе отопления, тогда как вторичный теплообменник рассчитан на нагрев воды в системе горячего водоснабжения. В первом типе основная работа выполняется по нагреву теплообменника, отвечающего за работу системы отопления. Вторичный теплообменник уже путем косвенного нагрева за счет разогретого теплоносителя воды, в системе ГВС.

Подобрав для себя такую модель, ориентируйтесь на ее достаточно высокую стоимость.  Причина высокой цены в большем количестве отдельных элементов и дополнительных функций.

Второй вариант — котлы с битермическими теплообменниками имеют сдвоенные элементы. В процессе работы котла осуществляется одновременный нагрев теплоносителя для отопления и воды для системы ГВС. Соответственно в подобных системах быстрее образуется накипь, ухудшается проходимость теплоносителя и горячей воды в трубопроводе.

Советы по выбору котла в зависимости от возможности регулировки мощности

Если перед вами стоит задача о том, как выбрать газовый настенный двухконтурный котел, то следует обратить внимание еще и на то, что модели могут иметь регулировку мощности:

  • одноступенчатую;
  • двухступенчатую;
  • трехступенчатую.

Такой функционал необходим, ведь температура за окном изменяется в зависимости от погоды, и температуру внутри помещений тоже иногда есть необходимость изменить. Специалисты утверждают, что одноступенчатая регулировка позволит котлу работать в одном режиме. Если вы захотите отрегулировать высокую температуру воды, то агрегат придется отключить. Если же вы выберете модель с двухступенчатой регулировкой, то агрегат сможет переключаться в зависимости от холодной и теплой температуры наружного воздуха. Профессионалы подчеркивают, что такие варианты удобнее при использовании, а возможность переключения режима работы горелки позволяет увеличить срок эксплуатации оборудования.

Если вы готовы выделить на покупку отопительного оборудования больше средств, то следует приобрести вариант с тремя ступенями регулировки мощности. Такие устройства служат еще дольше, но некоторые настенные модели способны работать лишь в одном из двух режимов. Это указывает на то, что при включении горячей воды оборудование прекратит обогрев и возобновит его после того, как кран горячего водоснабжения будет закрыт. Если с таким решением вы мириться не готовы, то специалисты советуют предпочесть модель с совмещенным теплообменником.

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

Что собой представляет двухконтурный газовый котел?

Первое что вас подкупает в двухконтурных котлах – это их компактность. Действительно, по своим габаритам такие модели просто идеально вписываются в планировку городской квартиры, удобны и практичны для установки в частном доме небольших размеров. Подробно изучив технологические возможности каждой модели и их функциональность, вы можете выбрать газовый котел, максимально отвечающий вашим запросам и техническим требованиям.

Чаще всего двухконтурные котлы представляют собой мини-котельные, оснащенные всеми необходимыми для бытового применения функциями. Настенный вариант более практичен и удобен. Современные модели способны эффективно решать задачу с обогревом жилых помещений и обеспечить жильцов горячей водой для хозяйственных нужд. Наличие автоматики обеспечивает высокую степень надежности агрегатов.

Преимущества и недостатки двухконтурного газового котла

Такие газовые установки обладают весьма внушительными достоинствами:

  • пользователь может с помощью единого агрегата и обогреть дом, и нагреть воду для каких-либо целей;
  • не надо отдельно покупать бойлер;
  • установка довольна компактна;
  • настенный вариант вообще идеально вписывается в интерьерную картину коридора или кухни;
  • значительная экономия на счетах за коммунальные услуги;
  • удобная регулировка температуры воды.

Но, несмотря на эти преимущества, недостатки все-таки имеются, и их следует учитывать:

  • если одновременно использовать горячую воду на нескольких точках выхода жидкости, то эффективность нагрева основного теплоносителя значительно снизится на короткое время;
  • объем горячей воды будет зависеть от размера бойлера;
  • необходимо ставить фильтры на входе жидкости внутрь теплообменника, потому что если вода низкого качества, то сами отверстия в теплообменнике довольно быстро загрязняются и ломаются.

Средние цены на котлы

Цены на двухконтурные газовые варьируются в широких пределах и зависят от мощности выбранной модели и наличия в ней дополнительных функций. Также следует отметить, что образцы с раздельными теплообменниками стоят дороже. Средняя стоимость модели мощностью 24 квт варьируется в пределах 35-40 тысяч рублей, но если это агрегат от Baxi, то средние расценки составляют примерно 45 тысяч рублей.

Маломощные двухконтурные настенные газовые котлы мощностью 12 кВт можно приобрести за 28-32 тыс. рублей. Но расценки на модели от известных брендов могут оказаться более высокими – вплоть до 37-38 тысяч рублей. Стоимость еще более маломощных образцов варьируется вблизи отметок в 24-28 тыс. рублей. Самым дорогими выступают конденсационные котлы – их средняя цена составляет около 70-80 тыс. рублей при мощности оборудования 24 кВт.

Наиболее выгодные расценки на газовые котлы можно отыскать через Яндекс.Маркет – не забудьте указать, что вас интересуют именно двухконтурные образцы.

Альтернативные предложения рынка: мнение специалистов

Не менее надежными являются котлы Bosch, которые изготавливаются в Германии. Газовый двухконтурный настенный котел 24 кВт можно подключать параллельно с солнечным коллектором. Специалисты считают большим преимуществом то, что устройство можно модифицировать для работы на сжиженном топливе. Производитель дополнил агрегаты ионизационным контролем пламени, который исключает затухание горелки. Профессионалам нравятся контролирующие защитные устройства, которые исключают возникновение поломок. Средняя цена не столь велика и варьируется в пределах от $650 до 1000.

Если вас заинтересовали газовые настенные котлы двухконтурные, какой выбрать, необходимо решить учитывая не только основные параметры, но и репутацию производителя. Итальянская компания Beretta довольно известна на рынке и предлагает модели «Чао-Норд». Данное оборудование имеет закрытую камеру сгорания и выступает в качестве оптимального варианта для северных регионов. Специалисты считают несомненным плюсом оригинальный дизайн панели управления и модель теплообменника, которая была значительно улучшена в последнее время. Устройства имеют трехскоростной насос Grundfos, а средняя стоимость оборудования составляет диапазон от $400 до 650.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната – 8.0-9.0 л/мин;
  • душевая установка – 9 л/мин;
  • унитаз – 4.0 л/мин;
  • смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо – 24кВт, 14 мин;
  • 120 л, Мо – 24кВт,17 мин;
  • 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Расчет мощности котла

Как и любой котел, двухконтурный нужно выбирать с учетом необходимой мощности. По уму подбирать ее нужно исходя из теплопотерь вашего дома, которые далеко не всегда удается самому просчитать. Самый грубый подход – это закладывать 1 КВт мощности на 10 квадратов вашего дома.

Но другое дело, если вы собираетесь использовать второй контур на постоянной основе. Исходя из мощности котла зависит количество выделяем горячей воды в минуту. Вот тут все проще. Нужно минимально 24 КВт мощности, чтобы быть уверенным в том, что выработки горячей воды вам будет достаточно. Обычно котел такой мощности способен выделять 12-14 литров воды в минуту. Это объема как раз достаточно для того, чтобы принять душ или же в полной мере помыть посуду.

Минимальные характеристики двухконтурных котлов

Выбирая котел для своего дома, необходимо учесть следующие параметры:

  • Мощность. Показывает, сколько тепла производится.
  • КПД. Эффективность использования тепла от пламени. Характеризует, насколько экономен котел.
  • Температура выделяемых газов.
  • В чем проводится тепло. Вода или антифриз.
  • Максимум давления для работы.
  • Температурный максимум на выходе
  • Производительность по горячей воде. Сколько воды нагревается за одну минуту. Зависит от нужной температуры воды.
  • Максимальное количество требуемого газа.
  • Подача газа. Характеризует стабильность работы при резких скачках.
  • Особенности потребления электроэнергии: вольтаж и частота тока.
  • Мощность, которая затрачивается.
  • Габариты, включающие вес, особенности креплений и размеры газоотхода. Данные особенности не говорят о том, хороший котел или плохой. Они обязаны соответствовать целям эксплуатации. Например, котлы с различной мощностью годятся для прогревания помещений разной площади.

Но на самом деле вы устанете обращать внимание на все эти характеристики. Просто помните, что настенные котлы в основном все одинаковые по этим характеристикам

Отличаются просто в мелочах. С напольными конечно внимания требуется побольше.

Создаем необходимый уровень комфорта

Выбор котельного оборудования должен полностью соответствовать тем требованиям, которые выдвигаются к автономной системе отопления. Что может оказывать влияние на эффективность работы двухконтурного котла? Изменения температуры наружного воздуха в зависимости от климатических условий региона, в котором вы проживаете.

Обширный модельный ряд двухконтурных котлов позволяет самостоятельно определить для себя, какой способ управления газо-нагревательным оборудованиями вам больше всего подходит. Сегодня выпускаются модели агрегатов со следующими типами системы регулировки мощности:

  • одноступенчатая;
  • двухступенчатая;
  • трехступенчатая.

Самые распространенные и востребованные — модели, в которых используется двухступенчатая система регулировки мощности котла. Именно такие котлы легко адаптировать к сезонным и суточным перепадам температуры воздуха. Возможность регулировки работы в двух режимах обеспечивает оптимальный нагрев теплоносителя в системе в зависимости от того, тепло на улице или холодно. Регулировка интенсивности нагрева значительно удлиняет сроки эксплуатации горелки и теплообменника.

Менее удобны в работе котлы с одноступенчатой системой регулировки. Такие модели значительно дешевле, и этим, естественно, обусловлена ограниченность их технологических возможностей.

Газовые котлы, оснащенные приборами трехступенчатой регулировки мощности, на порядок совершеннее остальных вариантов. Такие агрегаты полностью универсальны и автономны в работе, однако высокая стоимость ограничивает популярность применения этих высокотехнологичных устройств.

Заключение

Двухконтурные газовые котлы позволяют решить сразу две важнейшие проблемы — обогрев дома и подачу горячей воды для бытовых нужд.

Набор функций нередко расширяется, агрегаты могут быть запрограммированы на неделю или месяц вперед, возможно удаленное управление через интернет.

Это позволяет экономичнее расходовать топливо и обеспечивать наиболее рациональный режим обогрева помещений. В торговой сети предлагается широкий выбор газовых двухконтурных котлов, обладающих любыми показателями.

Пользователю остается только сделать грамотный выбор, чтобы обеспечить жилье теплом и комфортом.
