Система «теплые стены»: установка, особенности и недостатки

Электрический конвектор

Особенности

Данные обогреватели – это наиболее современные приборы. Принцип их работы заключается в том, что воздух обогревается от нагревательного элемента. Он может представлять собой ТЭН c вольфрамовой, нихромовой или стальной нитью накаливания. Первые два варианта наиболее популярны, потому что из-за особенностей конструкции воздух напрямую не контактирует с нитью накаливания, а температура не превышает допустимую. Нагретые потоки воздуха поднимаются вверх, и далее циркулируют в помещении за счет естественной конвекции.

Электрические конвекторы отопления могут устанавливаться на пол, крепиться на стену, а также есть универсальные модели, которые можно закрепить на стене с помощью кронштейна или разместить на полу в любом удобном месте с помощью ножек. Технические характеристики устройства необходимо оценивать в соответствии с площадью помещения, в котором обогреватель будет устанавливаться.

Установка

Если конвектор крепится на ножки, то процесс установки еще проще – нужно лишь прикрутить ножки к устройству и установить его в любой точке комнаты. Основной плюс заключается в мобильности такого обогревателя.

Водяное отопление в стене

Монтаж отопления в стену состоит из подключения и закрепления взаимосвязанных трубами коллекторов. Для реализации такого проекта могут использоваться многослойные трубы, изготовленные из пластика или меди. Медные трубы отопления в стене не слишком часто используются из-за их относительно высокой цены.

Труба устанавливается во внутренний слой стены на постоянной основе, она укладывается вертикально, горизонтально или волнисто. Температура воды в трубах должна быть менее 50 градусов по Цельсию, так как более сильное тепловое излучение может негативно повлиять на самочувствие людей, находящихся в комнате. Оптимальный диапазон температур воды составляет 30-45 градусов по Цельсию. Тепловая энергия, которая способна пройти стену с водным нагревом составляет около 200-280 Вт/м².

Водяная теплая стена имеет преимущество перед электрической, так как она дешевле в эксплуатации, кроме того, система нагрева может быть преобразована в систему охлаждения. Когда летом в трубах будет холодная вода – поверхность будет отдавать в комнату приятную прохладу, которая будет понижать температуру воздуха.

После укладки труб поверхность покрывают штукатуркой или листами гипсокартона, а затем отделывают в соответствии с вашими предпочтениями. Следует учитывать, что водопроводные трубы имеют относительно большое поперечное сечение, что повлияет на толщину разделительной перегородки и в некоторой степени снизит площадь помещения. Интересным предложением являются сборные панели из гипсокартона предназначенные для монтажа в них труб. Это решение выполняется в виде двух плит, между которыми уже встроена система отопления.

Преимущества и недостатки системы «теплые стены» в сравнении с системой «теплый пол»:

  • распределение температуры в случае теплых стен более ровное по высоте, в случае напольного обогрева температура снижается с увеличением высоты над уровнем пола;
  • большая часть тепла передается излучением – 90%, и 10% конвекцией. В случае подогреваемого пола, эти пропорции составляют: 70% – излучением, конвекцией – 30%;
  • отсутствует проблема теплового сопротивления напольного покрытия, например, явление рассыхания деревянного пола;
  • температура поверхности стены может составлять до 35 °C, поэтому вы можете получить более высокую тепловую эффективность на 1 м²; для температуры в помещении 20 ° C тепловой коэффициент полезного действия составляет 140-160 Вт/м², а в случае использования пола с подогревом это значение составляет обычно 80 Вт/м² (увеличиваясь только в пристенных зонах до 120 Вт/м²);
  • в настенном отоплении также можно использовать более высокую температуру подачи воды, чем в системе теплого пола, даже до 55 °C, в то время как температура воды в напольном обогреве редко достигает 45 °С;
  • в системе теплых стен толщина штукатурного покрытия меньше (около 1,5 см), чем слой бетона при подогреве пола (около 4,5 см). В результате, нагрев стены имеет меньшую тепловую инерцию, что позволяет легче контролировать температуру в помещении;
  • настенный обогрев может быть с успехом использован летом для охлаждения помещений.

Влияние теплых стен на человека

Как и с теплыми полами в теплых стенах главное не переусердствовать и не повышать температуру больше допустимой в 40°С, так как избыток тепла негативно сказывается на здоровье человека.

Субъективно и психологически человеку намного приятнее, когда стена излучает тепло, а не отдает холодом.

Если дети привыкают к теплому полу и к теплым стенам, то пойдя в детский сад, они сразу же начинают болеть, так как дома созданы тепличные условия. Организм человека, пребывая в таких условиях, начинает терять иммунитет. Поэтому теплые стены наряду с теплыми полами должны быть дополнительным источником тепла, а не как основной!

Самые лучшие посты

  • Складной журнальный столик своими руками: процесс сборки
  • Преимущества детских площадок для дачи
  • Клумба, мебель, грибы и другие поделки из старого пня для дачи (39 фото)
  • Кровать чердак детская своими руками по принципу паз-шип
  • Мягкая кровля из рулонных материалов (без наплавления)
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Как самому построить дом из газобетона

Электромонтажные работы подключение терморегулятора

Сразу стоит обозначить, место для терморегулятора нужно выбирать обдуманно. Желательно, чтобы оно находилось в противоположном углу от места установки обогревателя. Так вы точно гарантируете себе оптимальную температуру в доме.

Как подключить терморегулятор к инфракрасному обогревателю:

  1. Изначально нужно подключить контакты электрической вилки к клеммным колодкам терморегулятора, она устанавливаются на корпусе.
  2. Каждое гнездо получило свое обозначение: L – фаза, N – ноль. Количество нулевых и фазных клемм – два. Ведь устанавливать нужно в следующей последовательности: «От сети к регулятору – «От терморегулятора к обогревателю». Вот так все выглядит на схеме.
  3. Зачищаем все контакты и вставляем их в клеммы, проверяем, чтобы они были хорошо закреплены. Помните о световой маркировке, она поможет не допустить ошибку.

Что нужно учесть для правильного и быстрого монтажа отопления

Для того чтобы в холодное время года в своем загородном доме вы могли чувствовать себя комфортно, нужно уделить особое внимание некоторым аспектам монтажа отопительной системы

Зонирование

 Будет правильно, если планирование отопительной системы в частном доме начнется на этапе проектирования, а не когда дом уже будет построен. Не секрет, что чем дальше расположен радиатор от котла, тем температура в нем ниже. Для снижения воздействия этого эффекта желательно предусмотреть зонирование дома, когда более важные зоны будут располагаться ближе к котлу.

Зонирование и необходимый температурный режим:

ЗонаТемпература °CТип комнаты
Комфорта22-24Детская, ванная, комната для старших членов семьи
Спальная21-25Спальня
Жилая18-27Гостиная, столовая, рабочий кабинет
Хозяйственная15-16Кухня, мастерская, зимний сад
Прохладная12Прихожая, лестничная клетка
Подсобная>0Подсобные помещения

Материал для радиаторов

Зонирование не единственный момент, который нужно продумать при проектировании работы отопительной системы. Не меньшее значение имеет и материал, из которого сделаны радиаторы отопления (батареи).

Различные виды радиаторовИсточник k.sina.com.cn

Плюсы и минусы различных видов батарей:

ТипПлюсыМинусы
Биметаллические

(сталь + алюминий)

Нет ограничений в использовании.Дорогие
АлюминиевыеХорошо отдают тепло,

малая тепловая инерция,

высокая теплопроводность.

Малая теплоемкость,

непрочные: могут

потечь от гидроударов

Стальные

тонкостенные

Хороши для мягкой

зимы с непродолжительным

отопительным сезоном.

Непрочные: могут потечь

от гидроударов, возможна

коррозия

ЧугунныеПрактически вечные,

недорогие.

Высокая тепловая

инерция и теплопотери,

тяжелые

Мощность радиатора

Для того чтобы не замерзнуть в частном доме, следует правильно рассчитать фактическую мощность радиатора. Отметим, что его паспортная мощность указывается из расчета для многоквартирных домов, где температура подачи составляет 90, а обратки – 70 °С.

Мощность радиатора для частного дома должна быть достаточной, чтобы прогреть помещение и в самые холодные дниИсточник www.allpbspb.ru

В частных домах эти температуры обычно близки к 80 и 60 °С соответственно. Опустим здесь математические выкладки, скажем лишь, что для частного дома паспортную мощность секции радиатора стоит умножить на коэффициент 0,865

Количество радиаторов

Самый простой вариант расчета основан на рекомендации СНИП: для обогрева одного кубометра помещения в панельном доме надо 41 Вт тепла, а в кирпичном 34 Вт. Пример: возьмем комнату площадью 18 кв. м, с высотой потолков 2,7 м. Получаем 18 * 2,7 * 41 = 1992,6 Вт. Допустим, реальная мощность радиатора (пересчитанная от паспортной 170 Вт) равна 170 * 0,865 = 147,05 Вт.

Однако понятно, что не все будут строить себе панельный дом. Для зданий из других строительных материалов существует более сложная формула.

  • P – площадь комнаты;
  • Q1 – коэффициент, учитывающий остекление;
  • Q2 – теплоизоляция стен;
  • Q3 – отношение площади окон к площади пола;
  • Q4 – минимальная температура на улице зимой;
  • Q5 – количество наружных стен в комнате;
  • Q6 – тип помещения по степени обогрева;
  • Q7 – высота потолков.

Газовая горелкаИсточник pennington.org.uk

Мощность котла

Неверно будет взять котел, просто равный по мощности сумме мощностей всех радиаторов. Эта мощность будет очень мала для нормального отапливания дома. Рассмотрим пример:

Пусть сумма мощностей всех радиаторов равна 10 кВт. Тогда мощность котла будет рассчитываться по формуле: мощность котла = (сумма мощностей всех радиаторов * теплопотери) / (сезонный коэффициент использования мощности * КПД котла) = (10 * 1,4) / (0,5 * 0,85) = 32,94 кВт. Коэффициент теплопотери в Московском регионе – 0,5; в Архангельске – 0,79; в Краснодаре – 0,35.

Затем выбираем котел с близкой к рассчитанной мощности из линейки котлов выбранного производителя.

Типы топлива

Еще одним важным фактором подготовки отопительной системы является вид топлива, используемого для обогрева.

Тип топлива: плюсы и минусы:

ТипВидПлюсыМинусыТеплота сгорания МДж/кг (* МДж/м3)
Газовое топливоГаз из магистралиЭкономичноДолжна быть подведена магистраль35-38
Твердое топливоУголь, дрова, паллетыЗависимость от подачиДля хранения нужно объемное, сухое помещение15-25
Жидкое топливоДизель, мазутЗависимость от подачиДорогое, для хранения потребуется закопанный в землю резервуар, который пожароопасен42-42,5
ЭлектричествоЭффективно, если использовать электрические радиаторыДорого

Разводка контура теплых стен

Горизонтальная змейка предпочтительней, нежели вертикальная.

Разводка теплых водяных стен осуществляется горизонтальной или вертикальной змейкой. Способ укладки улиткой затрудняет вывод воздушных пробок, поэтому его не используют. Теплоноситель движется снизу вверх, от пола к потолку. При вертикальной разводке возникает проблема удаления воздуха, в верхних полукольцах. При горизонтальной разводке воздух выгнать проще. В отличие от теплого пола, шаг кладки труб не ограничивается, так как допускаются перепады температуры. Можно использовать переменный шаг, чтобы добиться распределения температуры в помещении близкого к идеальным условиям:

  • от пола до высоты 120 см трубы укладываются с шагом 10-15 см;
  • на промежутке 120-180 см шаг составляет 20-25 см;
  • выше 180 см шаг может быть 30-40 см.

Как класть теплый пол под стяжку мы уже рассказывали. Со стенами все происходит аналогично, так что не будем повторяться. При монтаже сухим методом чтобы увеличить площадь теплообмена на стену крепится лист оцинкованного профнастила. В пазы укладывается РЕХ труба, изготовленная по любому из методов сшивки (а, b, с). На профнастил накручивается гипсокартон.

На теплые стены водяные, по отзывам, обязательно нужно ставить отдельный электрический насос. В вертикальном низкотемпературном контуре скорость теплоносителя должна составлять минимум 0,25 м/с. Напор воды должен быть достаточно сильным, чтобы выдавить воздух, который может скопиться в системе. Кстати, теплый пол такой проблемы лишен, хотя насос для него зачастую тоже нужен. Теплые стены подключаются к основной системе отопления через коллекторный узел, в котором устанавливаются терморегуляторы и автоматический воздухоотводчик.

Допускается монтаж теплых стен в деревянных домах. В этом случае подходит только сухой метод отделки. Не обязательно использовать профнастил. Можно укладывать контур между обрешеткой, предварительно уложив отражающую изоляцию фольгой внутрь помещения. При этом для нормального утепления Пенофола недостаточно, это всего лишь экран для ИК лучей.

Материалы для организации теплых стен

Теплая стена – отопление, которое представляет собой сложную многослойную систему. В основном его располагают на внешних несущих элементах, чтобы сделать барьер и уменьшить теплопотери здания. Правильный пирог выглядит так:

  1. Внешний утеплитель стены. Обеспечивает защиту каркаса от промерзания.
  2. Стена конструкции здания.
  3. Внутренний утеплитель. Препятствует проникновению энергии теплоносителя в неполезную площадь несущей стены.
  4. Система каналов с теплоносителем и элементами крепежа.
  5. Внешний прикрывающий систему слой. Он может быть выполнен из штукатурки либо гипсокартона. Это полезная нагреваемая плоскость, тепло от которой передается помещению.

Внутреннее утепление теплых стен устанавливают только в том случае, если имеется внешний утеплитель стены. Иначе оставленная без подогрева стена промерзнет, будет сыреть, и появится грибок. Все элементы крепежа системы выполняют из материалов, не подверженных окислению, таких как нержавеющие шурупы и пластиковые зажимы. Каналы теплоносителя монтируют из полипропиленовых труб либо электрического провода в пластиковой оплетке. Слой штукатурки закрепляют на специальной сетке. Штукатурка может быть цементная, гипсовая и на базе известкового раствора.

Преимущества монтажа теплых стен


Поскольку в основу обогрева положен принцип теплопередачи излучением, то теплые стены позволяют:

  1. Снизить непроизводительный расход тепла на запасание тепловой энергии, поскольку толщина стен, даже включая утеплитель, намного меньше суммарной толщины пола, следовательно, теплоотдача теплых стен более эффективна.
  2. Излучение тепла от плосткости стен позволит лучше прогревать помещение, поскольку нагревательная площадь стен больше, чем у пола.
  3. Предельная температура теплоносителя не ограничивается долговечностью полового покрытия, например, паркет и ламинат при температуре более 80 °С начинают деформироваться.
  4. Технология и последующий монтаж трубопроводов в стены значительно проще, чем в пол.
  5. При установке инфракрасной пленки преобладает теплообмен излучением над теплообменом конвекцией. Это дает возможность более рациональной наладки термодатчиков на более низкие (в среднем на 10-15 °С) температуры, так как ИК-обогрев, как известно, обеспечивает запасание тепла предметами интерьера в обогреваемой комнате.

К этому стоит добавить еще и эстетический эффект от визуального отсутствия нагревательных приборов в комнатах, поскольку инфракрасная панель монтируется в стену.

Взвешиваем все «за» и «против»

Итак, из недостатков утепления стен электрическим теплым полом можно выделить следующие:

  1. Плохой теплообмен. Т.к. нагревательный элемент будет находиться в стене, тепло сначала должно пройти через слой отделки (штукатурки либо листов ГКЛ), после чего только добраться до прогреваемой комнаты. Тут образуется следующая картина – обогрев захватит лишь первые 15-20 см от поверхности и прогретый воздух поднимется к потолку. Как результат – отопление будет неэффективным и придется дополнительно устанавливать другие .
  2. К стене нельзя приставлять мебель и бытовую технику. Тут также все очевидно – любые шкафы, холодильники, телевизоры и полки будут мешать и так слабому прогреву комнаты. К тому же, прямое воздействие тепла негативно может повлиять как на мебель (она начнет рассыхаться), так и на электроприборы (перегрев).
  3. Значительные теплопотери. Тепло будет излучаться не только внутрь дома, но и наружу (к внешней стороне стены). Под инфракрасную пленку подстилать фольгированную теплоизоляцию нельзя, поэтому Вы сами понимаете, как это снизит эффективность прогрева.
  4. Снижение универсальности вертикальных поверхностей. Если Вы в момент монтажа теплого пола не предусмотрите специальные крепления, то в будущем, после финишной отделки, вряд ли у Вас получится без повреждения нагревательного элемента либо даже картину.
  5. Смещение точки росы к внутренней части. Один из самых главных недостатков электрического отопления стен. Как правило, конденсат скапливается между холодной и теплой поверхностью. Если в обычных условиях это происходит на внешней стороне зданий, то при укладке греющего кабеля либо пленки точкой росы станет примерно середина стенки. В результате зимой она будет сильнее промерзать и быстрее разрушится. К тому же, вероятность возникновения плесени и грибка возрастет в разы.
  6. Повышение затрат электроэнергии. Электрические теплые стены – не самая экономичная система отопления. Хоть греющий кабель на вертикальной поверхности можно укладывать с увеличенным шагом, все же расход электричества будет значительным. А зачем это нужно, если эффективность обогрева будет довольно низкой?
  7. Декоративная отделка стен прослужит меньше. При электрическом подогреве вертикальной поверхности нет гарантии, что через несколько месяцев у Вас не отклеятся обои. К тому же, если Вы неправильно выберите раствор при (к примеру, в ванной), она может отвалиться уже после первого отопительного сезона. Не беспокоиться можно лишь в том случае, если стенки будут зашиты гипсокартоном.

Как Вы видите, недостатков у такой системы подогрева довольно много и все они весомые. Мы ознакомились с множеством обсуждений на форумах и нашли только два основных плюса укладки теплого пола на стену:

  1. При вертикальном обогреве пыль не будет распространяться по комнате.
  2. Так как греющий кабель либо инфракрасная пленка укладываются в стенку, в комнатах станет просторнее.

Теперь Вы сами можете сделать вывод, можно ли выполнять установку теплого пола на стену. Если все же Вы решили использовать такую систему электрического подогрева, читайте далее, как правильно крепить греющий кабель и пленку.

Разновидности стенового отопления


Системы теплых стен отличаются способом нагревания этих самых стен. Первый вид наиболее древнейший – воздушное нагревание стены. Сегодня воздушное отопление выглядит несколько иначе, чем в древнем Риме, но суть его осталась прежней. Нагревательный элемент расположен внизу, а между отделочным слоем и несущей частью стены имеется воздушная прослойка, воздух в которой, нагреваясь, отдает тепло стене.

Данную систему отопления специалисты называют гипокаустической. В идеале стены дома должны быть сооружены из пустотелых блоков, которые, уложенные определенным образом, образовывали бы внутри стены сообщающиеся воздушные каналы. Прямо над полом предусматривается ниша, в которой будет расположен нагревательный элемент (как правило, уложенная медная труба, подключенная к водяному отопительному контуру).

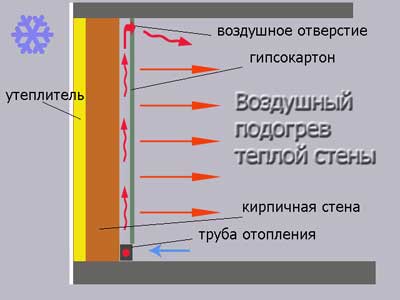

Воздушный обогрев стены, в принципе, можно создать при любой конструкции ее несущей части и при отсутствии ниши у пола. Для этого делают гипсокартонную фальшстену, за которой находится воздушное пространство, обогреваемое аналогичным образом. И в том и в другом случае, стена нагревается и излучает тепло в помещение.

Теплая стена с воздушным подогревом может быть открытой. В этом случае теплый воздух, поднимаясь по воздушным каналам, попадает в помещение через отверстия у потолка. В закрытых системах воздух циркулирует внутри стены посредством конвекции.


Стеновое отопление водяного поверхностного типа по своему принципу очень похоже на систему теплых полов. На стене змеевиком укладываются медные, пластиковые или металлопластиковые трубы по которым подается теплоноситель. Трубы надежно фиксируются специальными креплениями. Направление укладки (горизонтальное или вертикальное) по большому счету не имеет значения, поскольку функция труб заключается в непосредственном нагревании стены. Сами трубы закрываются слоем штукатурки (ни в коем случае не теплой) либо иной отделкой с хорошими теплопередающими свойствами.

Теплая стена с электрическим подогревом устраивается способом похожим на предыдущий, с той лишь разницей, что на месте водяных трубок являются специальные электрические нагревательные элементы. Также могут быть использованы электронагревательные пленки, которые достаточно удобны в установке. Однако пленки специалисты рекомендуют использовать только европейских производителей, поскольку они имеют более долгий срок службы. Слабое место азиатских пленок в окислении контактов, которые должны быть выполнены из высокопроводных сплавов изготовленных по специальной технологии.

Достаточно редким является способ нагревания стены при помощи тепловых трубок, внутри которых находится легкоиспаряющаяся жидкость. Система таких трубок закладывается в стене, а внизу проходит коллектор с теплоносителем. Легкоиспаряющаяся жидкость закипает и в парообразном состоянии поднимается по трубкам, отдавая тепло стене. Надо сказать, что данный способ передачи тепла является одним из самых эффективных с точки зрения экономии энергии. Дело в том, что в результате использования тепловых трубок, объем теплоносителя в системе снижается в 5-8 раз. Данная система менее инерционна, т.е. более управляема и быстрее нагревается в случае «холодного запуска».

Обогрев стены как элемент отопления

Устройство современного обогрева стены несколько отличается от своего прототипа. Так, более не делают полых конструктивных элементов для прохождения горячего воздуха. А обогреть можно практически любую плоскость за счет установки каналов теплоносителя. К таким каналам относятся полипропиленовые трубы для циркуляции горячей воды и специальные нагревательные провода, работающие от электричества.

Еще одной особенностью является создание теплоизоляционной прослойки, не пропускающей тепло наружу, если обогревается внешняя стена. Сама суть проекта состоит в создании теплового барьера между внутренним помещением и улицей. Плюс к этому – большая площадь обогреваемой поверхности обеспечивает быстрый прогрев воздуха.

Преимущества и недостатки теплых стен

Прежде чем переходить к непосредственному перечислению недостатков подобных систем, сразу хочу прояснить ситуацию с их принципом работы, который сам по себе является одним большим недостатком. Большинство людей знают, что тепло в помещении распространяется по принципу конвекции или в виде излучения. Суть конвекции заключается в том, что теплый воздух сразу поднимается вверх, а тепловое излучение распространяется от отопительного прибора сантиметров на двадцать максимум, и дальше, опять-таки, включается принцип конвекции воздуха.

Теперь подумайте, что будет происходить с теплом в случае, когда стена является одним большим нагревательным элементом – совершенно верно, прогреваться будет двадцатисантиметровый участок пространства рядом со стеной, потом тепло пойдет вверх и будет находиться под потолком, прогревая соседям пол. В общем, ситуация складывается примерно так – над полом холодно, под потолком жарком, а посередине так себе. Как по вашему, комфортно будет обитать в таком помещении? Естественно, не очень. Скажете, что ведь есть еще батареи? Да есть, но тогда смысл отопления теплой стеной теряется как таковой – единственное разумное объяснение, которое можно найти применению этой технологии, это баловство. Можно, конечно, ее использовать для сушки мокрых стен, но, опять-таки, дешевле и проще будет качественно заделать межпанельные или межблочные швы.


Водяные теплые стены фото

Теперь что касается всех остальных недостатков, которыми обладают инфракрасные теплые стены и все остальные системы подогрева вертикальных поверхностей в доме. Их много, но мы остановимся исключительно на существенных недостатках.

Вдоль подогреваемой стены нельзя ставить мебель. Мало того что она будет снижать эффективность отопления помещения, так еще и сама мебель под воздействием тепла будет терять влагу и рассыхаться. В таких условиях она долго не прослужит.
Установив теплый пол на стену, можно не рассчитывать повесить что-либо на нее. Картины, современные телевизоры, ковры – все это для вас станет недоступным по одной простой причине: устанавливая крепеж, вы наверняка повредите нагревательные элементы. В принципе, можно спланировать заранее, что и где будет висеть, но в большинстве случаев наш народ думает об этом в самый последний момент.
Большие теплопотери

Здесь долго говорить не буду, потому как все и так понятно – по большей части нагревательные элементы будут греть стену, а через нее тепло непременно станет улетучиваться наружу.
Мало того, эти теплопотери приводят и к другому, не менее важному отрицательному моменту. Точка росы – она перемещается внутрь стены

Зимой там будет скапливаться влага, а вернее сказать, конденсат, который образуется на грани теплого и холодного. У этого момента есть два неприятных нюанса – там, где потеплее, будут развиваться всевозможные плесневые грибы, а там, где совсем холодно, стена будет промерзать зимой. Результатом циклов замерзания и оттаивания непременно станут разрушения. Теплые стены своими руками фото

В общем, если вы еще не раздумали производить монтаж теплых стен, то, по крайней мере, не спешите с ними – здесь нужно хорошо подумать и взвесить все за и против. Посоветуйтесь со специалистами, с людьми, которые уже умудрились опробовать эту технологию отопления и, если после этого вы все так же будете уверены в необходимости подогрева стен, тогда можете действовать.

История возникновения идеи

Замечал ли кто-нибудь, что даже при высокой температуре в помещении, если по полу гуляет сквозняк, то все равно холодно. Или интуитивно не хочется прикасаться к ледяным стенам. Может быть, поэтому все дома с внутренней отделкой из дерева ощущаются необычайно уютными. Дело, конечно, не в материале, просто древесина на ощупь теплая, и организм это чувствует. Подметив такие моменты, конструкторы разработали систему обогрева «теплые стены для дома» и «теплый пол».

Идея, конечно, не нова, и во всех домах старой постройки, где были печи, применялась технология отопления грубой – нагреваемой стеной, проходившей через комнаты здания. Это было возможно созданием сложной дымоходной системы со множеством каналов внутри этой стены. Позже, в период 60-x, разработали проект строительства многоэтажных панельных домов из бетонных элементов с каналами внутри. По ним предполагалось пускать (и были реально действующие объекты) теплоноситель в виде горячего воздуха.

Проект не получил широкого распространения из-за сложности монтажа панелей, которые нужно было точно совмещать и хорошо герметизировать стыки между ними. Зато сам принцип стал родоначальником современных технологий организации теплых стен.

https://youtube.com/watch?v=v8sVqgbFU8k

https://youtube.com/watch?v=clc5yoFtzEw

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Как правильно устанавливать инфракрасные обогреватели?

Для тех, кто желает установить инфракрасную систему отопления, нужно помнить, что такие обогреватели следует монтировать на специальной высоте.

Каждый обогреватель имеет свою высоту. Нормой считается 2.2 – 3,5 метра от пола. Особо важным является тот факт, что обогреватели нельзя устанавливать менее, чем на 0,5 метра от головы человека. То есть, если рост человека 1,9 м, то минимальная высота подвешивания оборудования должна быть 2,4 метра.

Не рекомендуется устанавливать инфракрасные обогреватели именно в зоне постоянного пребывания человека (над диваном, кроватью, письменным столом, на кухне, в гостиной).

Чтобы немного снизить воздействие, притом постоянное, на голову человека, рекомендуется смещать нагреватели немного в сторону. Это означает, что монтировать обогреватель непосредственно над головой не обязательно, его можно немного сместить вправо или влево.

Очень трудно обогреть большое помещение всего одним обогревателем, поэтому рекомендуется устанавливать сразу несколько. Распространенной ошибкой считается монтаж обогревателей у окна.

Это приводит к большим потерям тепла. Также специалисты не рекомендуют устанавливать инфракрасные нагреватели на потолках из ПВХ составляющих.

При монтаже нужно быть внимательными и соблюдать минимальное расстояние между поверхностями и инфракрасным обогревателем.

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине
