Теплый пол под ламинат монтаж и укладка пленочной инфракрасной системы

Инерционность.

Точность поддержания температуры в помещении прямо пропорционально скорости изменения температуры пола, которая, в свою очередь, обратно пропорциональна инерционности.

В своей системе отопления теплыми полами сознательно сделал избыточную толщину стяжки с трубами с целью увеличить инерционность на случай аварии электросети.

Получается, что радиаторы отопления сглаживают инерционность при нагреве, ускоряя нагрев помещения.

Повышение температуры теплоносителя тоже нивелирует инерционность, но нежелательна, опять же, из-за инерционности.

Но я выбрал инерционность, радиаторы и низкую температуру теплоносителя.

Какие есть преимущества у такого пола?

Сравнивая с другими устройствами для полов, можно выделить наиболее характерные преимущества, отличающие от других:

• во время эксплуатации температура водяных полов остается постоянной при средних показателях около 50°С, что обеспечивает экономию на общий обогрев помещения;
• он экологически безопасен, его можно устанавливать в любом помещении, не опасаясь за появления аллергической реакции на компоненты его системы;
• полностью безопасен для обеспечения санитарных и гигиенических нормативов;
• оборудование для установки самое обычное;
• отсутствует явление генерируемого электромагнитного потока, как, например, при электрополах;
• совместим с любыми видами напольных покрытий: керамическая плитка, линолеум, половая доска, натуральный камень, ламинат.

Ламинат и инфракрасный пол

Инфракрасный пленочный пол и ламинат считаются самой оптимальной системой. Пол выполнен в виде тончайшей пленки с закрепленными токопроводящими элементами в виде полосок. Ее выкладывают под подложку, и нагрева стяжки не требуется. Этим обеспечивается экономная эксплуатация. Нужная температура поверхности ламината достигается в короткие сроки.

Критерии выбора ламината под инфракрасный пол:

• толщина должна быть не более 8.5 мм;
• 33-34 класс износостойкости;
• соответствующая маркировка.

Ведущие производители сегодня стали выпускать ламинат с уже интегрированной системой пленочного пола. Но стоимость такого материала достаточно высока.

Ламинат и инфракрасный пол

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Устройство основания

Система прослужит долго и исправно, если ее устанавливать на правильно подготовленное основание. Поверхность, на которую будет монтироваться теплый пол, должна быть выровненной, прочной, обладающей высокими показателями влагостойкости. Для подготовки основы демонтируется старое напольное покрытие. Оценивается состояние нижнего слоя, при необходимости его ремонтируют.

Укладываются гидро- и теплоизолирующий слой. Гидроизоляция проводится при угрозе просачивания влаги снизу, т. е. на нижних этажах. Изолирует тепло и влагу, сглаживает неровности пола подложка. При устройстве теплого пола берут фольгированный вариант из вспененного полиэтилена, трехслойную композитную подложку Tuplex

Важно, чтобы прокладка могла проводить тепло, поэтому часто выбирают экструдированный перфорированный полистирол

Структура слоев теплого пола

На бетонное основание

Если на бетонном основании есть трещины, они затираются специальным раствором, а после высыхания – грунтовкой. Это создаст частичную гидроизоляцию. Затем бетон армируют. При укладке тепломатов или пленочного инфракрасного пола используют полимерную сетку, ячейки которой имеют размер 20 х 20 мм. Ее укладывают на теплоизоляцию.

Основной слой стяжки заливают на сетку, сверху которой уложен нагревательный элемент. Если на металлической сетке появилась ржавчина, процесс не закончится после монтажа пола. Сетка будет дальше портиться, укорачивая срок службы системы и ухудшая ее работу.

Предварительная цементно-песчаная стяжка

Стяжка заливается, если на нее последует укладка тепломатов или кабельного теплого пола. Цементно-песчаная стяжка защищает нагревательные элементы от повреждений, увеличивает несущую способность пола, замедляет переход тепла из одного слоя в другой.

При монтировании теплого пола первый раз заливают стяжку, чтобы выровнять пол. Второй раз – поверх теплоизоляции для последующей установки кабельного пола. Третий раз – поверх кабеля под ламинат для распространения тепла по полу. При этом уменьшается высота помещения.

В качестве классического раствора для стяжки применяют смесь цемента и песка, иногда добавляя пластификаторы (клей ПВА) и керамзит для экономии цемента. Для изготовления смеси под ламинат берут 1 часть цемента, 5 частей песка и 0, 7 частей воды. Толщина стяжки должна составлять не больше 5 см, чтобы обеспечить быстрый и равномерный нагрев пола.

После монтирования стяжки помещение закрывают, чтобы не было сквозняков. Скорость высыхания раствора зависит от особенностей отопления помещения. Обычно это происходит в течение четырех недель, что затягивает ремонт. Оптимальная температура для установки пола с подогревом – от + 5 до + 25 градусов.

Настильный способ

При монтаже теплого пола материалы настилают в несколько слоев. Первый слой – выровненное основание (на ровные плиты перекрытия маты монтируются без стяжки). Небольшие перепады высоты выравниваются специальным герметиком.

В качестве второго слоя укладывают кабельные или инфракрасные маты. Третий слой – финишное покрытие. Кабельные нагревательные элементы фиксируют. При установке пленочных инфракрасных полов нельзя заливать «мокрую» стяжку.

Их укладывают на основание и соединяют в единую цепь. Сверху делают гидроизоляцию, для этого укладывают полиэтиленовую пленку. На нее для жесткости кладут плиты ДВП, ОСБ, ГВЛ. Пятый слой – ламинат.

На деревянное основание

Когда перекрытие сделано из дерева, стяжку не заливают, а к основанию прибивают ДСП или доски, оставляя между ними расстояние. Поврежденные лаги убирают или ремонтируют, замазывая щели. Деревянное основание покрывают олифой. Небольшие перепады высоты выравнивают.

Выравнивание деревянного основания

После этого устанавливают металлические пластины с желобами, в которые монтируют нагревательный кабель. Желоба оказываются между досками

Под ламинат выбирают специальную подложку, обращая внимание на ее пористость. Чем она больше, тем будет ниже сопротивление подложки, а ламинатный пол — холоднее

Принцип работы и основные достоинства

Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.

При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен.
Основные достоинства системы обогрева ИК-излучением ламинированных полов:

1. Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
2. За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
3. Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
4. Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
5. При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
6. Применение такого подогрева исключает проблему сухого воздуха в помещении.
7. Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.

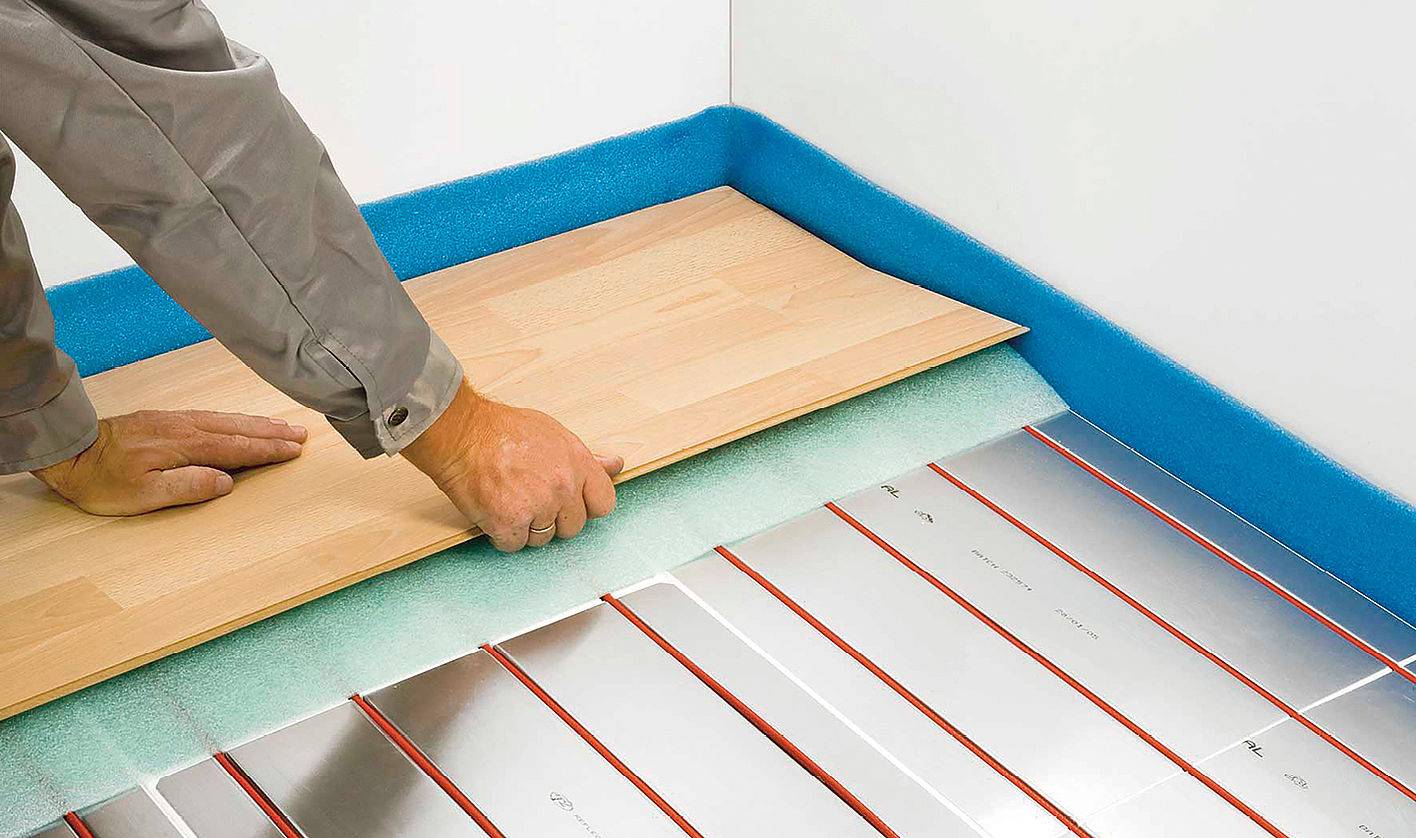

Укладка ламината поверх системы водяного «теплого пола»

Процесс монтажа не будет слишком сложным, но все же к нему необходимо подготовиться. Для этого следует подобрать инструменты, детально изучить инструкцию.

Рабочие инструменты

Для выполнения работ потребуются:

1. Электролобзик или циркулярка. В качестве альтернативы можно взять ножовку по дереву, но это увеличит трудозатраты.
2. Линейка, рулетка, уголок. Все это понадобится для проведения замеров. Для их обозначения потребуется карандаш.

• Маяки для выставления уровня заливки стяжки.
• Крепежные элементы в виде грибов.
• Инструмент для определения строительного уровня.
• Распорные клинья. Применяются для обустройства деформационного просвета между ламинатом и стенами.
• Канцелярский нож (также подойдет строительный).

Все инструменты должны быть под рукой

Проведение работ не требует специфических инструментов, все нужное обычно есть в доме, в крайнем случае – можно одолжить у соседей или купить в ближайшем строительном магазине.

Проведение монтажа ламинированного покрытия на водяной «тёплый пол» – пошагово

Выбор материалов для обустройства системы подогрева и укладки финишного покрытия – это лишь полдела. Также нужно строго придерживаться инструкций по укладке, если все сделать правильно, срок эксплуатации покрытия будет долгим.

Поэтапное выполнение работ:

1. Подготовка чернового основания. Хоть подложка выполняет выравнивающие функции, подготовка основания обязательна. На нем допустимы перепады высот лишь в несколько миллиметров на каждый квадратный метр. Обычно хватает лишь заделывания неровностей и шлифовки, но, когда пол очень кривой, потребуется заливка выравнивающей смеси, под которую дополнительно настилают гидроизоляционный материал.

Максимально допустимые перепады высот

Укладка слоя теплоизоляции. Видов материалов такого назначения есть несколько, оптимальным видом по характеристикам будет экструдированный полистирол. Желательно, чтобы у него был фольгированный слой, который будет выполнять функции тепло-отражателя.

Изолирующий материал с фольгированной поверхностью

Установка армирующей сетки. Обычно применяется металлическая сетка, но может быть пластиковая. Она нужна для повышения прочности конструкции, а также выступает основой для крепления труб обогрева, фиксируется при помощи строительных грибков.

Армированная металлическая сетка

Есть альтернатива. Вместо армирующей сетки можно применять экструдированный полистирол со специальными выступами, на которых будет фиксироваться водяной контур.

Монтаж труб на основание. Для правильной укладки потребуются направляющие элементы и хомуты для фиксации. Есть несколько видов укладки, основные – змейка, улитка

При проведении работ важно не превышать максимальную длину контура, соблюдать рекомендуемый угол поворота

Варианты укладки труб

Варианты укладки труб

Заливка стяжки. Ламинированные панели требуют ровного основания для укладки, поэтому поверх водяного контура заливается стяжка. Лучше для нее применять специальные составы с высокими показателями теплопроводности. Еще одно преимущество готовых смесей – время высыхания, которое составит всего 1-2 дня.

Основание должно быть ровным

• Укладывание подложки. Чтобы убрать даже небольшие неровности, исключить трение ламелей с бетоном, между ними укладывается подкладка. Хорошим вариантом будет перфорированный материал с толщиной 1,5-3 мм.
• Укладка финишного покрытия. На упаковке ламината указана детальна инструкция по укладке. Начинать следует с угла помещения, постепенно скрепляя элементы между собой.

Схема готового пола

В целом, процесс монтажа поверх системы обогрева не будет сложной задачей, но, если нет уверенности в своих силах, всегда можно довериться ремонтникам.

Перед выполнением работ стоит посмотреть видео с пошаговой инструкцией

Электрические теплые полы под ламинат

Многие домовладельцы не уверены, можно ли использовать ламинат с подогревом пола. Ответ просто — конечно можно. Этот тип напольного покрытия на самом деле очень хорошо сочетается с электрическим подогревом.

Важно проверить рекомендуемую производителем максимальную температуру поверхности пола, чтобы убедиться, что покрытие подходит для использования с подогревом. Большинство производителей указывают 27 °C, этого более чем достаточно

Для любых чувствительных напольных покрытий или там, где устанавливается система с высокой теплоотдачей, следует установить датчик температуры пола, чтобы регулировать теплоотдачу.

Монтаж

По сути, процесс установки электрически теплого пола под линолеум ничем не отличается от монтажа под ламинат. Поэтому второй раз описывать процесс не имеет смысла. Однако перечислить советы и рекомендации все-таки стоит.

Несколько советов:

1. Линолеум требуют акклиматизации к среде, в которой он будет установлен. Поэтому надо развернуть и уложить материал минимум за 24 часа до установки. Температура в помещении должна быть от 18 до 26 С.
2. Теплый пол должен быть протестирован и выключен за 48 часов до установки напольного покрытия. Также не стоит его включать после монтажа, в течение 48 часов.
3. Клей, используемый для крепления напольного покрытия, должен быть достаточно качественным, чтобы поддерживать рабочую температуру теплого пола.

Что лучше, водяное или электрическое отопление пола

Прежде чем приступить к описанию установки системы нагрева пола, стоит выяснить, какой вид подогрева лучше выбрать: водяной или электрический. Между ними есть определенные различия, поэтому их стоит разобрать.

Какой вид подогрева обеспечивает равномерное распределение температуры

Существует мнение, что в полу с водяным нагревом более равномерное распределение температуры. Это утверждение легко опровергнуть, так как это как раз наоборот — при водяном нагреве существует значительная разница температур между местом подачи подогрева пола и местом, где движется вода. Принцип прост — вода в процессе течения теряет часть своей температуры, следовательно, пол никогда не будет нагрет равномерно.

В электрическом отоплении, предназначенном для ламинированных полов, мощность редко превышает 70 Вт/м². В таком исполнении нагревательные провода монтируются через каждые 5–8 см. Маты нагреваются равномерно по всей поверхности, и температура пола будет одинакова вне зависимости от точки замера, будь то начало, середина или конец пола. А в водяном нагреве, вода на входе имеет другую температуру чем на выходе, что, очевидно, приводит к неравномерности нагрева поверхности пола.

Конструкция электрического подогрева пола не позволяет нагреваться до слишком высоких температур, так как за отоплением следит регулятор, который обеспечивает правильность работы системы, делая точные замеры. Таким образом, температура поверхности пола не превышает 26–30 °C.

Безопасность и обслуживание

Электрическое отопление полностью безопасно и не требует обслуживания. В случае неисправности одной из частей мата, локализация места поломки возможна с точностью до 10 мм. Сам ремонт не вызывает никаких проблем.

Отказ от водяного отопления приводит к разрушению пола и даже затоплению квартиры. Точно обнаружить местонахождение повреждения практически невозможно.

В остальном же, данные системы нагрева пола практически идентичны.

Выбор ламината для теплого пола

Выбор ламината зависит от технических показателей, указанных производителем. Маркировка на упаковке с материалом должна указывать, что данное покрытие предназначено для теплого пола — она обозначена специальной пиктограммой, или надписью «Underflоorheating» или «Warm Wаsser». Встречаются пиктограммы с формулой «H2O» — этот вид ламинированной доски создан и должен применяться именно для водяного теплого пола.

При влажности воздуха менее 50% ламинат усыхает, стыки досок начинают «играть», поэтому желательно использовать увлажнители воздуха. Рекомендуется закупать ламинат с усиленными (металлизированными) кромками, класса износостойкости не ниже С 31, С 32, толщиной доски 8-10 мм.

Важно учитывать тепловое сопротивление ламината. Отопление рентабельно, если суммарное сопротивление конструкции пола не превышает 0,15 м²К/Вт

Так как подложка имеет показатель сопротивления теплопередаче порядка 0,04-0,06 м²К/Вт, то требуется ламинированная доска со значением не выше 0,8-0,10.

Максимальный нагрев поверхности пола находится в диапазоне 25-27 градусов. При повышении этого показателя срок службы ламината значительно сокращается, вредные выделения увеличиваются. Губительны для ламината резкие скачки температуры.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
