Конденсационный газовый котел: преимущества и недостатки, принцип работы + отличия от других конструкций

Плюсы и минусы

Преимущества конденсационных котлов являются такими:

1. Высокий КПД. Он достигает 108-109%.
2. Экономия топлива составляет 11%. Это, если сравнивать их с моделями обычных газовых котлов.
3. Наличие высокотехнологичной горелки. Благодаря ей достигается оптимальное соотношение газа и воздуха. А это делает возможность неполного сгорания газа практически нулевой.
4. С дымохода выходит очень малое количество вредных веществ. Они выплывают вместе с конденсированной водой.
5. Возможность подключения теплого пола.
6. Вода в отопительной системе может охлаждаться до любой температуры. Главное, чтобы она была холоднее 57 °С. Для сравнения стандартные газовые котлы при таком обратном теплоносителе быстро выходят из строя, ведь их теплообменники не имеют защиты от кислот, которые оседают на их стенках с конденсатом. При использовании конденсационного котла теплоноситель на входе и выходе отопительной системы может иметь температуру 70 °С и 50 °С соответственно.
7. Бесшумность работы.
8. Простота монтажа и подключения.

Что касается минусов разных моделей конденсационных котлов, то их практически нет. Главным из них является большая цена. Она превышает стоимость обычных газовых моделей в два раза. Также минусом можно назвать более дорогой, связанный с заменой и подключением нового теплообменника, ремонт.

Виды и принцип работы парового котла Строение, принцип работы и изготовление пиролизного котла Устройство и принцип работы камина Принцип работы инфракрасного обогревателя

Устройство и принцип работы

В конвекционных агрегатах температура обратки и подающей ветки различаются незначительно. Это предупреждает появление капель воды с растворенными кислотами на деталях теплообменника, дымохода и топки. При радиаторном отоплении линия подачи нагревается до +80°С, а в возвратной магистрали – до +60°С, что исключает выпадение конденсата. Иногда ставится автоматический смеситель для подмешивания жидкости подающего контура в обратку.

Работа начинается с подачи газа и срабатывания пьезоэлектрического элемента розжига. Искра зажигает запальник, горящий все время эксплуатации, затухание прибора грозит взрывом. От запальника включается базовая горелка, которая нагревает энергоноситель до требуемой температуры. Автоматика отключает основную горелку при достижении показателя, а падение значения ведет к повторному включению пламени.

Горелка и теплообменник определяют тип котла. Первый элемент выполняется из нержавейки, а регенераторы и рекуператоры делаются из материалов:

• нержавейка;
• медь;
• углеродистая сталь.

Устройство обычного и конденсационного газовых котлов

Обычные газовые котлы, в свою очередь, подразделяются на котлы с атмосферной горелкой (или с открытой камерой сгорания) и котлы с вентиляционной горелкой (с закрытой камерой сгорания).

Наиболее простое устройство имеют газовые котлы с атмосферной горелкой. Центральным элементом такого котла служит газовая горелка. Она разогревает теплообменник, по которому протекает вода (или теплоноситель), подающаяся в систему отопления, за счет сжигания газа. Продукты сгорания отводятся через дымоход благодаря естественной тяге, возникающей из-за разницы температур отводящихся продуктов сгорания и наружной температуры воздуха. Из помещения в котел постоянно происходит приток воздуха, необходимого для сжигания газа. Приток воздуха тоже происходит естественным путем. Отвод продуктов горения обеспечивается за счет стационарных дымоходов.

Андрей Милицын, Директор департамента продаж «Вайлант Груп Рус»

«Хочется отметить развитие конденсационной техники, динамика развития этого направления очень неплоха. Газовый котел Vaillant неизменно пользуется спросом у потребителей. Именно конденсационные котлы мы рассматриваем как ключевое направление для нашей компании, на нем фокусируем свои усилия

Иначе дело обстоит для котлов, оборудованных вентиляционной горелкой. В таких котлах забор воздуха производится с помощью вентилятора, который нагнетает в топку необходимый для сжигания воздух. А отвод газов производится с помощью коаксиальных дымоходов. Последние отличаются от стационарных тем, что труба для отвода газов проложена в центре трубы, подводящей воздух в топку (эта конструкция еще называется «труба в трубе»).

Сегодня на рынке представлены в различных модификациях настенные газовые котлы и напольные газовые котлы. Как уже следует из названия, настенные газовые котлы устанавливаются в навесном варианте, что экономит место, а напольные газовые котлы – на горизонтальной поверхности. Потребителю нужно знать, что настенные газовые котлы, в среднем, имеют меньшую мощность, чем напольные.

Помимо этого различают одноконтурные газовые котлы и двухконтурные газовые котлы. Двухконтурные газовые котлы, в отличие от одноконтурных, позволяют не только обеспечить отопление дома, но и снабдить его горячей водой из крана. Разумеется, более выгодно применять газовый котел и для отопления, и для производства горячей воды, потэтому двухконтурные газовые котлы более популярны. Пока речь шла о конвекционных газовых котлах.

Устройство обычного и конденсационного газовых котлов

В случае с конденсационными газовыми котлами производители тоже предлагают, как настенные, так и напольные модели. Причем, в последнее время неофициальное лидерство захватил конденсационный настенный котел. Это связано с возможностью каскадной установки газовых конденсационных настенных котлов.

Конденсационный газовый котел имеет более сложное устройство, чем традиционный. Во-первых, продукты сгорания в таком котле имеют значительно более низкую температуру, чем в обычном, поэтому без вентилятора и коаксиального дымохода в этом случае не обойтись. Во-вторых, в котле конденсационного типа установлено два теплообменника – первичный и вторичный. Именно вторичный теплообменник позволяет в буквальном смысле «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю, т.е. утилизировать. Напомним, что водяной пар является одним из продуктов сгорания, т.е. образуется при горении газа. В-третьих, в конденсационном котле следует предусмотреть устройство для сбора и отвода конденсата.

Особенности работы

Главный принцип работы конденсационных устройств заключается в передаче воде того тепла, которое образуется при сгорании газа и конденсации пара. Классические газовые агрегаты способны выполнить только первую функцию. Поэтому их КПД меньше.

Модели конденсационных агрегатов работают так:

1. Теплоноситель с температурой, меньшей 57 °С, поступает в конденсационный теплообменник.
2. Угарные газы, охладившись у основной части теплообменника, двигаются дальше, омывают стенки конденсатора, продолжая охлаждаться. Когда их температура становится меньше 57 °С, начинает выпадать конденсат.
3. Капли воды остаются на внешней стенке теплообменника, нагревают ее. Далее подогревается теплоноситель.
4. Подогретая вода движется в основную часть теплообменника, где нагревается до высокой температуры.
5. Нагретый теплоноситель поступает в систему отопления.
6. Охлажденные дымовые газы выходят через коаксильный дымоход.

Во время работы котла направления движений воды и дымовых газов являются встречными.

Впитанное тепло из конденсата повышает КПД конденсационного котла на 11 процентов. В результате этот показатель достигает 108-109%. В голове многих здравомыслящих людей сразу возникает вопрос, а как КПД может быть больше 100%?

Объяснение этого случая является таким: КПД является относительной величиной, которую для газовых устройств высчитывают по нижнему уровню теплоты сгорания. Для такого расчета используют только то количество тепла, которое выделяется при сгорании газа. Однако есть высший уровень теплоты сгорания. Он больше на 11% от нижнего, ведь включает то тепло, которое образуется при конденсации водяного пара. Числа 108-109% получились потому, что за базу сравнения производители взяли КПД по нижнему уровню теплоты сгорания.

Стоит отметить, что разные модели конденсационных устройств могут иметь вышеуказанный КПД только тогда, когда теплоноситель в обратной трубе холоднее 57 °С. Эта температура является точкой росы. При ней водяной пар начинает конденсироваться. Для большего понимания, точка росы может быть разной. Она зависит от влажности и температуры воздуха. Для условий, возникающих внутри газового котла, она составляет 57 °С.

Если же теплоноситель является более горячим, конденсация пара также происходит. Однако она является очень слабой и КПД поднимается не более чем на 4-5%.

Конденсационные котлы классифицируют по двум признакам:

1. Количество контуров.
2. Исполнение корпуса.

По количеству контуров бывают такие виды:

1. Одноконтурные. Они предназначены для отопления дома. В своем составе имеют только один теплообменник. Такие модели могут нагревать воду для ГВС, однако нужно осуществлять подключение бойлера косвенного нагрева.
2. Двухконтурные. С помощью них отапливают дом и подают горячую воду в краны водопроводной системы. Их конструкция дополнена небольшим теплообменником (вместо него может быть накопительный бак или бойлер послойного нагрева ) и трехходовым клапаном, который может изменять режим отопления на режим ГВС и наоборот. Работа этого клапана происходит по такому принципу: теплоноситель может поступать либо в дополнительный теплообменник, либо в систему отопления.

Что касается исполнения корпуса, то конденсационные котельные устройства бывают такими:

Настенные являются наиболее распространенными, ведь позволяют экономить пространство, и их можно монтировать на кухне. Их мощность не бывает больше 120 кВт. Правда, большинство таких агрегатов имеют мощность, меньшую 100 кВт. В их составе не бывает большого бойлера послойного нагрева.

Напольные в отличие от настенных имеют большие габариты, и поэтому их нужно монтировать в отдельной комнате. Другим их признаком является большая мощность. Также строение многих напольных модификаций может включать объемный накопительный бак или бойлер послойного нагрева.

Требования к системе отопления

Прежде, чем с нуля заниматься монтажом оборудования для отопления, необходимо иметь на руках полный пакет документов, включающий план с системой распределения, а также соответствующими инженерными расчетами.

Если у вас уже имелся, допустим, одноконтурный котел, то практически не составит никого труда заменить его на такой же конденсаторный вариант, только двухконтурный.

Может возникнуть такая ситуация, что вы полностью захотите заменить систему отопления, с обычной на конденсационную. Для этого, разумеется, потребуются дополнительные материальные вложения. Основные расходы возьмет на себя сам конденсатник. Однако, монтаж и установка уже не будут такими затратными.

При смене системы отопления на рассматриваемый вариант, может потребоваться замена дымохода. Ведь специфика отработанных газов данного котла такова, что они обязательно должны отводиться через трубы из определенного материала изготовления.

Для того, чтобы избежать лишних трат, можно модернизировать имеющийся вариант дымохода, применив гильзование одно стенной трубой из нержавейки, а также отвода из пластиковой трубы.

Образование конденсата

Отмечается, что при работе конденсационного устройства мощностью 24 кВт, включенном на низкотемпературный режим, имеющем нагрузку 50%, оно дает около 40 литров конденсата в сутки.

Утилизировать кислоту из конденсата прямо в почву не разрешается, так как может образоваться «мертвое пятно». Конденсат низкой концентрации возможно сливать в канализацию, при этом разбавляя примерно 10:1 или 25:1.

Если в доме имеется автономная канализация, а также котел, работающий в полную мощь, то рекомендуют проводит процедуру нейтрализации. Для этого жидкость пропускают через специальный резервуар, заполненный мраморной крошкой. И только после этого сливают.

Требования к дымоходу

Для отвода отработанных веществ вместе с данными отопительными устройствами используются дымоходы облегченных конструкций или коаксиальные (труба внутри трубы).

Подобная дымоходная конструкция, одновременно с выводом дыма, засасывает воздух с улицы. Это позволяет агрегату не забирать чистый воздух из помещения, что одновременно повышает КПД.

Монтаж дымохода производится под небольшим углом наклона для того, чтобы избежать попадания кислотных соединений внутрь котла.

Принцип работы конденсационных котлов

Давайте рассмотрим принцип работы конденсационного газового котла и узнаем, за счет чего он получает дополнительную энергию. Мы уже говорили, что здесь используется принцип конденсации влаги из продуктов сгорания. Если взяться за дымоходную трубу, то мы обнаружим, что она теплая, а в некоторых случаях даже горячая (все зависит от эффективности оборудования). Именно эту тепловую энергию мы и можем отобрать в отопительную систему.

Работает конденсационный котел следующим образом:

Именно наличие второго теплообменника, в котором горячий пар конденсируется и отдает оставшуюся энергию, обуславливает такой высокий КПД всей системы.

• Газовая горелка выделяет тепловую энергию, которая поглощается основным теплообменником;
• Продукты сгорания поступают в конденсационный теплообменник большой площади;
• Проходящий через конденсационный обменник холодный теплоноситель вызывает образование конденсата, забирая тепловую энергию из водяного пара;
• После этого теплоноситель поступает в основной теплообменник.

Для некоторых может остаться непонятным то, откуда вообще берется водяной пар. Ничего странного здесь нет – он образуется в результате сгорания природного газа. Если мы внимательно посмотрим на химическую формулу протекающей здесь реакции, то мы увидим в ее результатах два основных компонента – это водяной пар и углекислый газ. Именно пар и содержит необходимую нам тепловую энергию.

Конденсационный котел отличается повышенным КПД. Это становится возможным за счет более полного отбора тепла из продуктов сгорания. Производители утверждают, что КПД составляет до 115%, но против законов физики не пойдешь – нельзя получить больше энергии, чем ее затрачено. И столь высокий КПД – это всего лишь маркетинговая уловка, нацеленная на увеличение продаж. В действительности же КПД достигает 98%.

Создавая конденсационный котел, разработчики сделали все возможное, чтобы оборудование получилось экономичным и энергоэффективным. Но эффективность напрямую зависит от температуры теплоносителя в обратной трубе. Чем она ниже, тем лучше, оптимальный показатель – от +30 до +40 градусов. Если же температура будет высокой, никакой конденсации не будет – тепло улетит в атмосферу, а КПД упадет. Поэтому теплоноситель сначала поступает в конденсационный, и лишь потом в основной теплообменник.

Иными словами, для того чтобы можно было экономить на газовом топливе за счет высокого КПД, необходимо создать отопительную систему со сравнительно низкой температурой теплоносителя – оптимальным соотношением станет +30 градусов на обратной трубе и +50 на подающей.

Источники

• http://www.stroy-podskazka.ru/kotly/gazovye/kondensacionnye/
• http://GidOtopleniya.ru/kotly-i-kotelnoe-oborudovanie/gazovye/gazovye-kondensacionnye-kotly-princip-raboty-5483
• https://www.ivd.ru/stroitelstvo-i-remont/otoplenie/kakoj-gazovyj-kotyol-luchshe-konvekcionnyj-ili-kondensacionnyj-21768
• http://kotel-otoplenija.ru/gazovye-kotly-kondensacionnye
• http://ventilationpro.ru/sistemy-otopleniya/gazovoe-otoplenie/kondensacionnyjj-gazovyjj-kotel-princip-raboty-i-konstruktivnye-osobennosti.html
• https://remont-system.ru/kotly/ustroystvo-i-princip-raboty-gazovyh-kondensacionnyh-kotlov

Что такое конденсаторный котел?

По сути, газовые конденсационные котлы отопления – это немного измененные обычные газовые агрегаты конвекционного типа. Топливо – газ сжиженный или баллонный. При сгорании топлива высвобождается большое количество тепловой энергии, в том числе от прогретой водяной взвеси в виде пара, которая затем выпадает в конденсат. Основное отличие от стандартных газовых котлов в использовании всей тепловой энергии – открытой, образуемой при сгорании газа, и скрытой – от нагретого конденсата.

Предназначение оборудования – обустройство автономной системы отопления в частных строениях.

Конструкция состоит из основных и дополнительных элементов:

1. Отсек для сбора конденсата, куда поступает теплоноситель после того, как охлаждаются отводимые массы воздуха. Пар отдает тепло воде, а через сливное устройство конденсат перемещается в отельную емкость.
2. Теплообменник. Выполнен в форме цилиндра с увеличенной площадью теплоотдачи.
3. Газовая горелка. Размещается в закрытой камере сгорания.

Оборудование дополнено системой управления и контроля, а значит, вмешательство человека в работу агрегата сведено к минимуму.

Принцип работы, преимущества и недостатки

В котлах конденсационного типа конструкция предусматривает наличие теплообменника, где осуществляется переход газообразного состояния в конденсат – процесс сопровождается выделением большого количества тепла, которое отбирается для прогрева теплоносителя системы.

КПД котлов достигает 109%, это больше, чем у любого другого оборудования. Дело в том, что обычные газовые котлы используют тепло только от процесса горения газа. Тепловой поток в теплообменнике охлаждается до +140 С, при более низких температурах снижается тяга и образуется тот самый конденсат, вызывающий коррозию металла. Поэтому тепловая энергия конденсата не используется. В конденсаторных котлах отбирается вся тепловая энергия, поэтому КПД выше 100%.

Для отбора энергии котлы оборудованы двумя теплообменниками, из которых первый работает как в обычном оборудовании, пропускает тепловой поток без остывания ниже точки росы. Второй теплообменник отбирает тепловую энергию у продуктов сгорания и охлаждает до температуры ниже точки росы. Поэтому водяной пар скапливается на стенках второго теплообменника и отдает всю полезную энергию воды.

Оборудование считается одним из самых экономичных, а высокий КПД обеспечивает сохранение тепла надолго. За счет применения специальных горелок, которые обеспечивают полное сгорание топлива, количество выбросов минимальное.

Плюсы оборудования:

• малые габариты;
• небольшой вес;
• экономичность (до 35% топлива за сезон);
• малый уровень шума;
• минимальная вибрация;
• возможность каскадного монтажа;
• экологичность.

Минусов у приборов немного, главный – высокая цена оборудования. Конденсатные котлы стоят на 30-80% дороже обычных, но такие вложения окупаются сниженными затратами на топливо.

Также нужно учитывать некоторые особенности работы агрегатов:

1. Малая температура прогрева помещения. Обычные системы отопления показывают разность температур между трубопроводом подачи и обратки в 75 С и 55 С, а конденсатные всего 55 С к 33 С. Этого мало для качественного прогрева, может потребоваться система теплого пола или интеграция в схему дополнительных радиаторов.
2. Утилизация конденсата. За сутки котел мощностью до 35 кВт вырабатывает до 30 литров воды, ее нужно утилизировать. Слив в септик не допускается, потому что в воде много кислоты, придется продумывать схему нейтрализации жидкости.

Принцип работы

Функционирование агрегата проходит в два этапа:

• обратный поток теплоносителя поступает в конденсационную камеру. Она является теплообменником, в котором энергия от оседающего водяного пара из дымовых газов передается ОВ (отопительной воде). От этого температура теплоносителя немного повышается, что позволяет сделать режим нагрева газовой горелки более экономичным и мягким;
• из конденсационной камеры ОВ поступает в первичный теплообменник и далее весь процесс происходит по обычной традиционной методике. Получая полноценный нагрев, жидкость поступает во вторичный теплообменник, отдавая часть энергии на подготовку ГВС. Затем она поступает в отопительный контур или систему теплого пола.

Для эффективной работы теплового контура радиаторного типа надо, чтобы температура обратки не была выше, чем степень нагрева теплообменника конденсационной камеры, иначе работа первой ступени станет невозможна.

ВАЖНО!
В условиях России обеспечить такие условия невозможно физически, поэтому остается только использовать конденсационные модели для питания контуров теплого пола. Подобное ограничение ставит под вопрос целесообразность использования этих агрегатов в неподходящих условиях, так как разница в стоимости уничтожает всю выгоду от экономии топлива.

Факторы, влияющие на производительность котла

Из вышеописанного становится понятным, что от самого котла зависит многое, но не все. Эффективность котла зависит и от некоторых параметров каждой конкретной системы отопления. Например, от температуры циркулирующей в ней воды. Чем ниже температуры прямого и обратного потока воды, тем выше степень конденсации.

Становится понятным, что наилучшим температурным режимом будет пара температур 40/30 градусов. Такой температурой обладают почти все напольные системы, а также панельные низкотемпературные системы отопления. При таких температурных режимах процесс работы котла основан на постоянной конденсации пара.

Если брать в рассмотрение радиаторные системы отопления, которые являются сейчас самыми распространенными, то в них эффективность значительно ниже, но остается высокой. Кроме того, в некоторые периоды, самые холодные, требуется максимальная температура теплоносителя. Это приводит к тому, что отходящие газы нагреваются больше чем на 50 градусов. В таком случае конденсация становится невозможной и эффективность котла резко снижается.

Схема системы отопления.

Становится понятным, что если сильно не нагревать теплоноситель, то конденсационный котел способен выдавать максимальную производительность. Такой режим работы возможен только тогда, когда само здание достаточно теплое и требуется лишь поддерживать определенный температурный режим. В свою очередь это возможно при максимальном снижении уровня тепловых потерь здания, что достигается его утеплением.

Стоит заметить и тот факт, что принцип работы котла позволяет регулировать его мгновенную мощность, то есть производительность в каждый момент времени. Однако вручную сделать это правильно достаточно сложно. Поэтому, чтобы повысить эффективность, была создана система автоматической регулировки, которая получила название погодозависимой. Принцип ее работы заключается в том, что с переменой температуры наружного воздуха, она автоматически увеличивает или уменьшает температуру теплоносителя.

Такая автоматика позволяет максимально долго удерживать температуру обратного потока ниже 50 градусов.

Стоит заметить одно большое преимущество таких котлов: при средней мощности в 24 кВт за один сезон эксплуатации образуется в среднем 1200 литров конденсата. При этом кислотность такого пара составляет примерно 3,5 единицы. Это позволяет сливать такой пар даже в систему центральной канализации. Кислотность не превышает допустимых норм при мощности ниже 50 кВт.

https://youtube.com/watch?v=5x8Zhmq5oTI

Принцип работы конденсационного котла

Конденсационный котел является младшим братом самого обычного газотопливного конвекционного котла. Принцип действия последнего крайне прост, а посему понятен даже людям, плохо разбирающимся в физике и технике. Топливом для газового котла, как следует из его названия, служит природный (магистральный) или сжиженный (баллонный) газ. При сгорании голубого топлива, как впрочем и любой другой органики, образуется углекислый газ и вода и высвобождается большое количество энергии. Выделяющееся тепло идет на нагрев теплоносителя – технической воды, циркулирующей по системе отопления дома.

КПД газового конвекционного котла составляет

90%. Это не так уж и плохо, по крайней мере, выше, чем у жидко- и твердотопливных теплогенераторов. Однако люди всегда стремились максимально приблизить этот показатель к заветным 100%. В связи с этим встает вопрос: куда же деваются остальные 10%? Ответ, увы, прозаичен: вылетают в трубу. Действительно, продукты сгорания газа, покидающие систему через дымоход, разогреты до очень высокой температуры (150-250°C), а значит, потерянные нами 10% энергии расходуются на обогрев воздуха за пределами дома.

Ученые и инженеры давно искали возможность более полной рекуперации тепла, однако способ технологического воплощения их теоретических разработок был найден лишь 10 лет назад, когда был создан конденсационный котел.

В чем его принципиальное отличие от традиционного конвекционного газотопливного теплогенератора? Отработав основной процесс сжигания топлива и передачи значительной части выделенного при этом тепла теплообменнику, конденсатник доостужает газообразные продукты сгорания до 50-60°C, т.е. до точки, когда начинается процесс конденсации воды. Уже этого достаточно для того, чтобы существенно увеличить КПД, в данном случае – количество тепла, переданного теплоносителю. Однако и это еще не все.

Традиционный газовый котел

Конденсационный газовый котел

При температуре 56°C – в так называемой точке росы – вода переходит из парообразного состояния в жидкое, иными словами, происходит конденсация водяного пара. При этом выделяется дополнительная энергия, в свое время затраченная на испарение воды и в обычных газовых котлах теряемая вместе с улетучивающейся парогазовой смесью. Конденсационный котел способен «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю.

Производители теплогенераторов конденсационного типа неизменно обращают внимание своих потенциальных клиентов на необычайно высокий КПД выпускаемых ими устройств – выше 100%. Как такое возможно? На самом деле никакого противоречия канонам классической физики здесь нет

Просто в данном случае применяют иную систему расчетов.

Часто, оценивая КПД отопительных котлов, подсчитывают, какая часть выделившегося тепла передана теплоносителю. Тепло, «отбираемое» в обычном котле, и тепло от глубокого охлаждения дымовых газов дадут в сумме 100% КПД. Но если добавить сюда еще и тепло, выделившееся при конденсации пара, мы получим

С точки зрения физики такие вычисления не совсем верны. При расчете КПД нужно учитывать не выделившееся тепло, а полную энергию, высвободившуюся в процессе горения смеси углеводородов заданного состава. Сюда войдет и энергия, затраченная на перевод воды в газообразное состояние (впоследствии выделившаяся в процессе конденсации).

Из этого следует, что коэффициент полезного действия, превышающий 100%, это всего лишь хитрый ход маркетологов, эксплуатирующих несовершенство устаревшей формулы расчета. Тем не менее, следует признать, что конденсатнику, в отличие от обычного конвекционного котла, удается «выжать» из процесса сгорания топлива все или почти все. Положительные моменты очевидны – более высокая эффективность и снижение потребления ископаемых ресурсов.

Каскадная схема монтажа

Если необходимо обогреть помещение большой площади (коттедж, особняк на несколько этажей, производственно помещение) используют каскадную схему монтажа. Её суть в том, что для обеспечения максимальной эффективности и экономности отопительной системы последовательно подключают несколько котлов низкой мощности. Такой приём позволяет в несколько раз повысить производительность всей системы или значительно снизить расходы на топливо. Регулировка всех приборов выполняется при помощи специального устройства, которое подключается ко всем котлам.

Каскад из конденсационных котлов – выгодное решение для больших площадей. Для управления системой подключается оборудование, в которое встроены датчики температуры и регуляторы подачи топлива. Это устройство предупреждает холостую работу котлов, выравнивает мощность, обеспечивая правильное распределение температуры в помещениях.

Перед тем как приступать к обустройству отопительной системы частного дома, следует ознакомиться с тем, что такое конденсационных газовый котёл. Выбрав для обслуживания системы это оборудование, вы обеспечите максимально эффективное и экономное функционирование отопительной системы.

Часто владельцев останавливает высокая стоимость инновационного оборудования. Но есть правильно провести расчёты, окажется, что конденсационные котлы искупят себя всего за два-три сезона. При соблюдении правил эксплуатации приборы прослужат на протяжении многих лет, обеспечивая комфорт и тепло в вашем доме.

Принцип работы

Стоимость конденсационного оборудования на порядок выше, чем цена обычных котлов отопления. Чем это обусловлено? Каковы отличия в принципе работы разных видов отопительного оборудования?

Принцип работы конденсационного котла

В котлах традиционного исполнения топливо поступает в горелку, потом транспортируется в камеру сгорания, там перерабатывается в тепло и отработанные газы. Тепло направляется на нагревание теплообменника, по которому циркулирует вода и разносится по всей системе. Отработанные газы выходят через дымоход на улицу.

Казалось бы всё просто, но в воздух выделяются газы, температура которых 140 градусов. Они могли бы быть использованы с пользой. Именно этот нюанс был учтён при изготовлении конденсационных моделей. Принцип их работы следующий:

• Первый теплообменник нагревается в результате сгорания топлива и отдаёт тепло теплоносителю. Вода нагревается, циркулирует по трубопроводу, отдаёт тепло помещению.
• Конденсационный теплообменник забирает тепло отработанных газов, охлаждая их ниже точки росы.
• На стенках вторичного теплообменника собирается пар, продукты сгорания отдают своё тепло воде, а в воздух выходят газы, температуры которых не превышает 40 градусов. Это то, чем отличается конденсационный котёл от обычного .

Обратите внимание! Чтобы предупредить коррозию, которая может быть вызвана конденсатом, в процессе производства оборудования используются высококачественные сплавы, которые отличаются стойкостью к воздействию химических веществ и коррозии

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы – этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой – в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления – до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала – нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

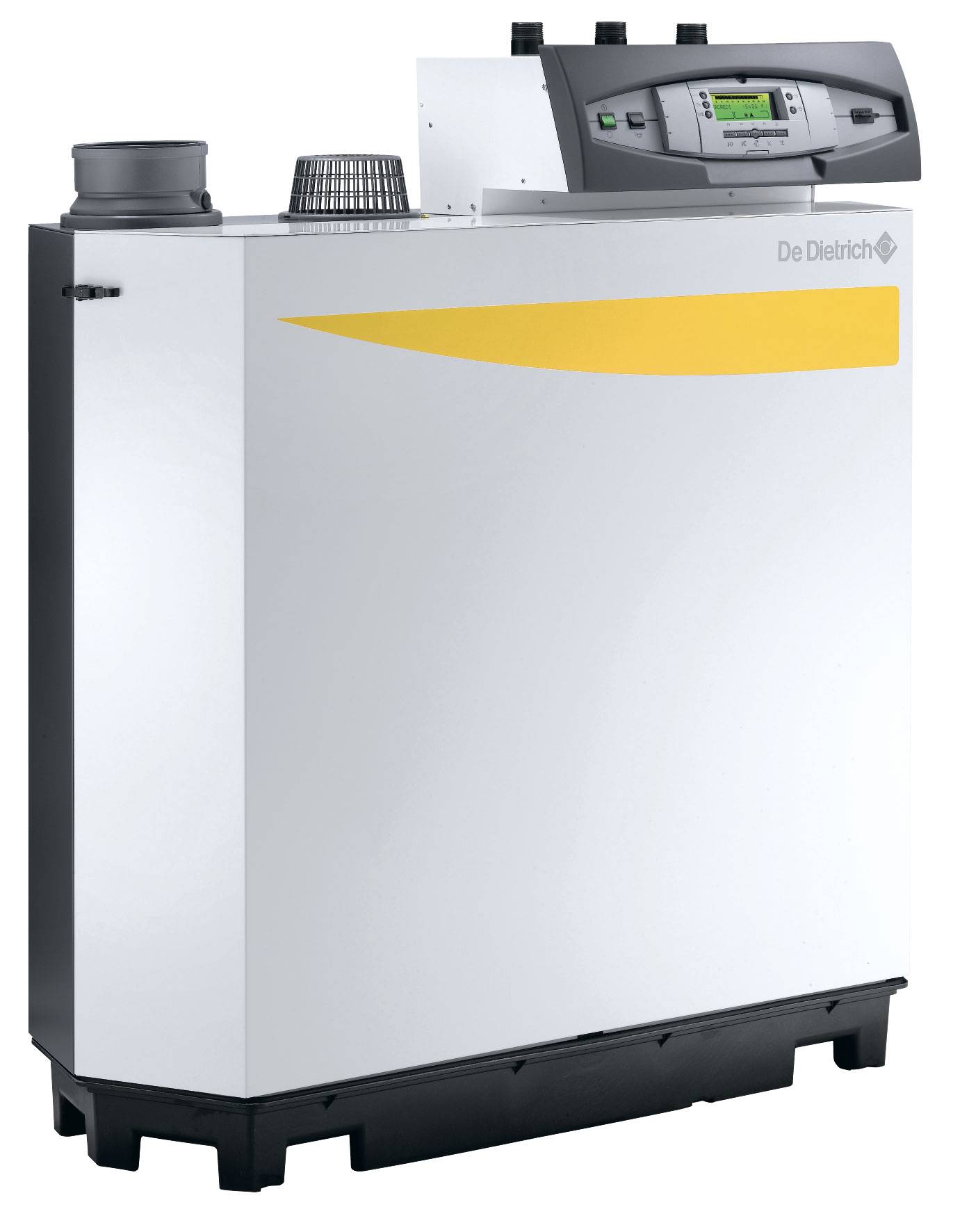

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла – не простая задача, здесь обязательно требуется помощь специалистов.
