Разновидности отопительных колпаковых печей — принцип работы и монтаж

Как соорудить печь при помощи схемы порядовки своими руками

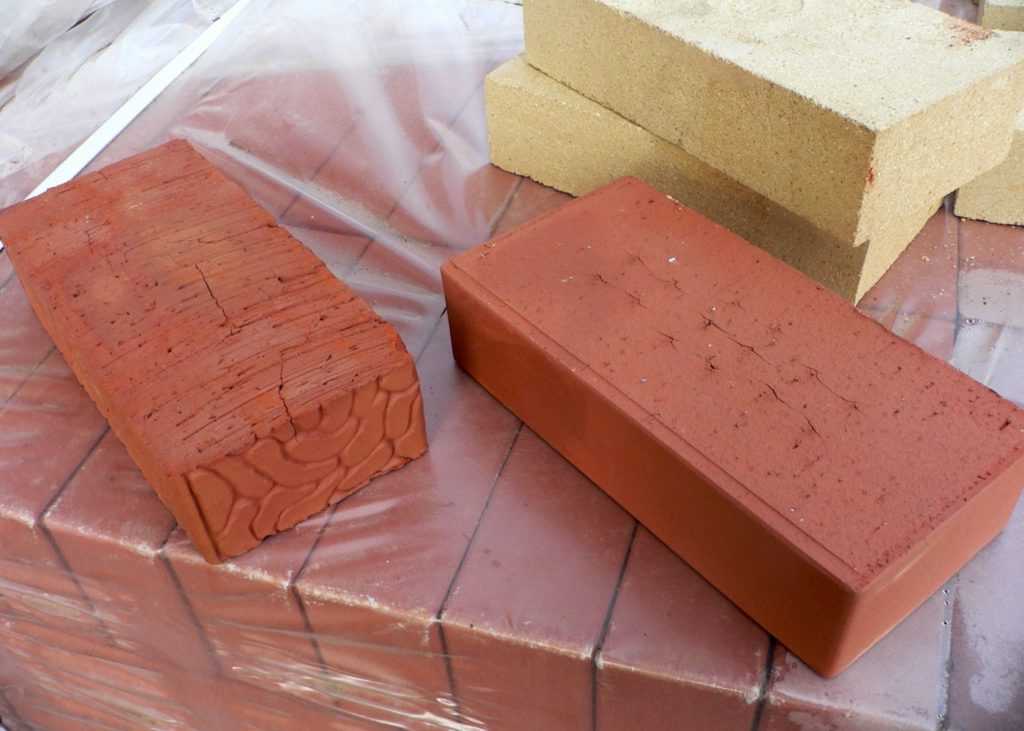

1. 1-й и 2-й ряды выкладывают из красного кирпича

При этом важно помнить, что любая печь сооружается только с использованием глиняных растворов, цемент здесь неуместен. При желании днище «кузнецовки» можно сделать и толще — это пойдёт только на пользу теплоизоляции её нижней части


Укладку первого ряда ведут всплошную

2. Начиная со второго ряда выводят каналы дымохода и монтируют поддувало. В передней и правой боковой стенке устанавливают дверцы для чистки печи

Важно выставить их рамки по уровню или отвесу, иначе сооружение будет выглядеть неопрятно. Крепление металлических элементов производится при помощи стальной проволоки (лучше оцинкованной), уложенной в кладку

Поскольку металл и кирпич имеют различный коэффициент теплового расширения, то при эксплуатации печи швы, примыкающие к чугунным элементам, будут растрескиваться. Чтобы компенсировать смещение конструкций при нагревании, между печным литьём и кирпичными стенками укладывают слой асбеста или базальтовой ваты толщиной 5–6 мм.


Один из способов обустройства компенсационных швов

3. Ряд №4 должен перекрыть дверцу поддувала. В качестве опоры для верхних кирпичей используют перекладину из металлического уголка, уложенную на боковые стенки проёма.

4. Начиная с 5-го ряда выполняют огнеупорную футеровку рабочей зоны шамотным кирпичом, поставленным на ребро. Для его кладки лучше использовать не обычную глину, а шамотную — она не будет выгорать под воздействием высокой температуры. На этом же этапе устанавливают и колосниковую решётку. Здесь же придётся и выполнить первый сухой шов — на порядовке он обозначается синим цветом. Для этого после выкладки шамота в строго отведённых местах глиняный раствор из кладки изымается, а образовавшийся зазор заполняется прокладками из каолинового, базальтового либо другого минерального картона.


Высокотемпературная зона выкладывается шамотным кирпичом

5. 6-й ряд примечателен установкой топочной дверцы. Если эстетическая сторона для вас не менее важна функциональности, то лучше взять оригинальную печную чугунину, которую сейчас в большом количестве можно найти в строительных магазинах.


Монтаж топочной дверцы

6. Аналогично перекрытию поддувала, на 9 ряду закрывают топочный проём, продолжая возведение внутренних каналов печи. Нелишне будет ещё раз напомнить о необходимости проверки ровности кладки пузырьковым уровнем.

7. На уровне 12 и 13 ряда во внутреннем пространстве печи сооружаются столбики катализатора.

8. 17-м и 18-м рядом перекрывается нижний колпак отопительного агрегата.


Вспомогательные шнуры, натянутые по углам сооружения, помогут справиться с задачей начинающему печнику

9. Начиная с 19-го ряда возводится верхний колпак с внутренними теплообменными каналами. Здесь же устанавливаются и четыре дверцы для их чистки.

10

Обязательно обратите внимание на задвижку дымового канала, установленную в 28 ряду. Она понадобится для того, чтобы печь не остывала в период между топками

11. 29-м и 30-м рядом формируют свод верхнего купола, а начиная с 31 возводят дымоход.


Может с первого раза такая красавица у вас и не получится, тем не менее, всегда есть к чему стремиться

После того как печь будет сложена, проводят первую растопку. Не следует сразу же загружать топливник по полной — агрегат должен нагреваться неспешно, иначе не миновать появления трещин в кладочных швах. В первые минуты испытательного запуска печь может немного коптить, пока полностью не прогреется её внутренний объём. В дальнейшем выбросы дыма из топливника и поддувала недопустимы, и если они появляются, значит, нарушена технология строительства. После прогрева и обжига печи проверяют её работоспособность в различных режимах, а также обследуют наружные элементы на предмет их герметичности.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

  1. Сбоку от топочной камеры ;
  2. Над топочной камерой ;
  3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: http://www.stove.ru

На нем , в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

Металлические печи для дома имеют свои преимущества и недостатки перед кирпичными. К достоинствам относится меньшая цена и вес, прочность и высокий КПД, а также развитая технология обработки самого металла. Все эти факторы определяют интерес к нюансам, которые дает эксплуатация такого котла.

Канальные или колпаковые?

Канальные или колпаковые?

Что лучше: проверенное временем среднее значение или новый многообещающий верхний предел?Эта дилема вот уже более 45 лет продолжается между печниками всей страны! Как выбрать между журавлем в небе и синицей в руках, кто подскажет что лучше и как не остаться у разбитого корыта? Если перевести разговор на тему кирпичных печей, то все эти вопросы можно свести к одному — какой тип кирпичной печи лучше, канального или колпакового действия?

Из всего разнообразия вариантов кирпичных печей можно выделить несколько разновидностей, отличающиеся друг от друга по своей функциональности, есть печи только для обогрева, только для готовки, есть комбинированные и узкоспециализированные. Однако все они по своим техническим данным делятся на два типа отвода горячих газов, а соответственно и на метод своего нагрева. Эти два способа отвода газов всем давно известны — канальная система и колпаковый способ. Споры о том, какой метод лучше и какой тип печи дают наибольшую отдачу ведутся с середины прошлого века, ведь именно тогда впервые была создана модель кирпичной печи, в которой был применен колпаковый метод нагрева и отвода продуктов горения.

В печах с канальной системой отвода газов главным преимуществом считается соблюдение многовековых традиций, качество проверенное временем и миллионами пользователей. Простота изготовления и обслуживания данных кирпичных печей служит наилучшим показателем. В печах с канальной системой горячий дым отводится через систему вертикальных или горизонтальных каналов под воздействием естественной тяги, чем больше число каналов, тем теплее печь. Однако тот факт, что КПД любого типа печи данной конфигурации не превышает 65% заставляет искать лучшие варианты для обогрева помещений. Но стоит отметить, что , к примеру, КПД отопительно-варочные печей Шведок, даже если это и не колпаковая печь, выше на 25% ввиду того, что железная плита быстро нагревается и отдает тепло в помещение.

Совсем другие плюсы и минусы у печей с купольной системой нагрева. В печах этого типа горячие газы движутся под воздействием двух сил: одна из которых — естественное остывание газов и их движение за счет разницы в весе, другая — естественная тяга, но гораздо в меньшем количестве, чем в печах первого варианта. Вот тут то и возникает масса споров — под воздействием чего газы движутся больше, а соответственно и за счет чего происходит больший нагрев?. Так же тот факт, что купольная система более сложна в изготовлении и ее практически не возможно очистить после нескольких лет службы (нет доступа к вершине куполов), не позволяет занять лидирующие позиции. КПД данного типа печей, не смотря на все споры, достигает 90%.

Какой тип печи выбрать в каждом конкретном случае поможет опытный мастер печник, изготовивший большое количество всевозможных вариантов кирпичных печей.

Если вы стали очевидцем какого-либо происшествия, присылайте фото, видео и короткий текст на 8 776 863 36 36 WhatsApp. Если ваша новость появилась на нашем сайте, вас ждет вознаграждение.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

  • Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
  • Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
  • Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
  • После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Рекомендации для самостоятельного возведения

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе. На схемах вы найдете графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

  • выбором и предварительной обработкой кирпича;
  • покупкой металлических деталей (плит, заслонок, дверок, задвижек);
  • определением наиболее подходящего места;
  • подготовкой основания и фундамента;
  • возможностью оборудования дымохода и др.

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150). Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку). Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Кладка из шамотного кирпича

Имея на руках авторскую порядовку, рекомендуем не экспериментировать, а соблюдать обозначенный порядок. Отхождения от схемы не гарантируют полноценной теплоотдачи.

Особенности конструкции

Печи Кузнецова – это колпаковые конструкции. От традиционных русских печных моделей они отличаются тем, что внутри них бывают установлены колпаки. Их может быть несколько, и они могут располагаться в различном порядке. Но в любом случае между ними бывает пространство, по которому газы могут свободно перемещаться.

Как это работает

Разработанный Кузнецовым метод возведения печей стал инновацией в строительной сфере. Дело в том, что в традиционных печных конструкциях обогрев происходил посредством тяги в каналах. Это приводило к неравномерному распределению тепла в печи и возникновению трещин в ее стенках.

В кузнецовских моделях газы движутся свободно. Поскольку конструкции состоят из колпаков, располагающихся друг от друга на расстоянии 2–3 см, то гарантировано равномерное распределение тепла. Первый колпак объединен с топкой. По этой причине самые горячие газы поднимаются наверх. Какое-то время они держатся в верхней части конструкции. К тому времени, когда они остывают и спускаются, стенки печи бывают уже прогреты ими.

Затем процесс повторяется. Так происходит непрерывное и интенсивное обогревание конструкции, а, соответственно, и помещения. Но поскольку одного колпака для оптимального обогрева бывает недостаточно, большинство кузнецовских моделей оснащены двумя или тремя сводами. Принцип работы в них аналогичен одноколпаковому варианту.

Достоинства и недостатки

Равномерное распределение тепла следует относить к основному преимуществу данных конструкций. Однако плюсы применения кузнецовских моделей на этом не заканчиваются. К несомненным достоинствам колпаковых печей следует отнести следующие факторы.

  1. Коэффициент полезного действия – 95 % (для сравнения: в традиционных русских печах он составляет 25 %).
  2. Больше места для установки стального нагревательного элемента.
  3. В процессе обогрева не выделяются сажа и дым.
  4. Чистить кузнецовские печи следует во много крат реже, нежели традиционные конструкции.
  5. Возведение данных моделей в финансовом отношении обойдется намного дешевле, нежели построение русской печи.
  6. Конструкции Кузнецова прочны и устойчивы к образованию трещин.
  7. Такие печи можно строить по индивидуальным размерам и формам.
  8. Модели Кузнецова отличает эстетичный внешний вид, который к тому же можно видоизменять, применяя фантазию и различные дизайнерские решения.

Видимо, в силу всех вышеперечисленных качеств данные конструкции приобрели популярность еще в 60-х годах. А потом они только совершенствовались и на сегодня практически лишены недостатков. Тем более что позже Кузнецов трудился над разработками не один, а с группой единомышленников.

Виды печей Кузнецова

То разнообразие колпаковых печей, которое существует на сегодняшний день, можно классифицировать по различным факторам. Так, в зависимости от количества колпаков разработанные Кузнецовым модели делят на одноколпаковые, двухколпаковые и многоколпаковые.

https://vk.com/video_ext.php

По назначению данные модели делятся так

Разновидности

Применение

Модели варочного типа.Они разработаны для приготовления пищи.
Отопительные печи.Их первостепенная функция – обогрев помещения.
Банные печи.Специально разработаны для помещений с повышенной влажностью.
Уличные модели.Это могут быть как барбекю, так и сложнейшие комплексы.
Хлебные печи.Данные модели зачастую совмещаются с варочным типом.
Каминные конструкции.Выполняют, в первую очередь, эстетическую функцию в интерьере помещения.

Помимо этого, есть еще печи специального назначения, также разработанные Кузнецовым.

Необходимые материалы

Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

Огнеупорный кирпич

Материалы для строительства печи:

  • огнеупорный кирпич — для строительства топки,
  • мастика огнеупорная — для топки,
  • керамический кирпич (марка минимум м150),
  • цемент, песок и глина – для создания основания и кирпичной кладки,
  • деревянный материал – для опалубки,
  • бруски из дерева 50х50 – устанавливаются по углам для ровной кладки,
  • металлические уголки, арматура, проволока, пластины,
  • специальная фольга на основание,

Инструменты для строительства “Кузнецовки”:

  • дрель с венчиком для замешивания раствора,
  • лопата совковая и штыковая,
  • мастерок,
  • большая или маленькая болгарка,
  • большой строительный уровень,
  • рулетка,
  • молоток каменщика,
  • ёмкость для раствора,
  • пила (ручная или электропила).

Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.

Выбор: нюансы

Чтобы выбрать металлический котел, нужно понимать разницу между материалами изготовления.

Из обычной стали

Один из популярных вариантов – обычная сталь. Так, предел прочности этого вещества при длительном воздействии составляет порядка 400°С (при 2 часах – возрастает до 600°С). Толщина стали берется от 4 мм, но от интенсивной топки печка быстро выгорает, поэтому для климата с сильными морозами она не подойдет.

Однако есть печи длительного горения, которые не сохраняют длительный нагрев корпуса более 600°С, а те детали, которые максимально раскаляются, делаются массивными и заменяемыми. Они подходят для больших домов и морозов.

Из жаропрочной стали

Второй материал – жаропрочная сталь, которую часто используют в промышленном производстве. Такие спецстали берутся толщиной в 3 мм и дают срок службы больше 20 лет, КПД – выше 80%, а также имеют небольшой вес. Такие фирменные агрегаты монтируются на пол и нуждаются лишь в подключении к дымоходу. Они сертифицированы и вполне безопасны при интенсивном нагреве, а значит, хорошо подходят для суровых зим.

Оснащенность варочной поверхностью и «водогреем» позволяет использовать их как на даче, в загородном доме, так и в постоянном доме проживания. Произвести их самостоятельно очень сложно, нужно владеть замысловатой технологией сварки (TIG/MIG) и соответствующим дорогим оборудованием. Легче приобрести готовый аппарат.

Из чугуна

Известен и весьма уважаем в качестве основы чугун – это своего рода металл, но и не совсем металл. Он такой же прочный, как сталь, но и такой же хрупкий и теплоемкий как керамика. Чугунные печи греют после протопки до 3 часов, а прогреваются минут 40.

Высокий КПД чугунных печей возможен лишь при обогреве домов площадью не более 60 м3 – т.е. для больших помещений такой отопительный прибор не подойдет. Однако он не боится перерывов в топке, сырости.

Потому чугунная печь – идеальный вариант для небольших хозяйственных построек (сарая – для содержания живности, теплицы, дачи и т.д.). Изготовить такой агрегат своими руками нельзя – после отливки на заводе материал не подлежит механической обработке домашними мастерами. Максимум – это покраска.

Что следует учитывать во время строительства

Сухой шов, которым топка соединяется с колпаком, нужен для координации конвекционных потоков, присутствующих в обеих камерах. Горючий газ с высоким содержанием водяного пара засасывается в топливник для повторного сжигания, что улучшает тепловые показатели работы печи и способствует появлению турбулентности в её атмосфере.

Топливная камера заполняется воздухом не только из поддувала, но и по каналам, расположенным в стенках печи. Благодаря этому под сводом колпака присутствует дополнительное количество кислорода (вторичного воздуха), необходимое для дожигания пиролизных газов. В случае использования одной только колосниковой решётки полного сжигания достичь не удастся, поскольку весь кислород будет выгорать в верхней части пламени.

https://www.youtube.com/watch?v=

Столбики катализатора устанавливаются только из шамотного кирпича, поскольку размещаются выше топки — в зоне высокой температуры. Разогреваясь докрасна, они дожигают всё, что поднимается под купол.

Учитывая некоторые особенности строительства колпаковой печи, хочется дать несколько простых советов.

  1. Топочная камера не должна быть частью купола. Вся соль конструкции Кузнецова в том, что дрова должны гореть в небольшой камере — так будет намного проще создать высокую температуру, необходимую для завершения процессов пиролиза. Если же объединить топку и колпак в одном пространстве, то получится самая обычная русская печь, которая к тому же ещё и будет дымить из-за плохой тяги.
  2. Обжиг печи начинают с щепок, добавляя топливо небольшими порциями в течение нескольких часов.
  3. Из-за различных коэффициентов температурной деформации шамотная топка может разорвать внешний короб из красного кирпича, поэтому в местах взаимного примыкания обязательно нужны деформационные зазоры.
  4. Для усиления кладки в продольные швы укладывают отрезки стальной проволоки. Необязательно выполнять перевязку постоянно — достаточно усилить каждый второй или третий шов.
  5. Опытные печники не рекомендуют замачивать кирпич перед укладкой.

Напоследок заметим, что вносить какие-либо изменения в описанную конструкцию можно только в том случае, если вы хорошо разбираетесь в процессах, протекающих в колпаковых печах и уверены в правильности переделок. В противном случае эксплуатация «усовершенствованного» отопительного прибора может быть не только малоэффективной, но и небезопасной.

Инструменты и материалы, необходимые для возведения банной печи

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

  • Мастерок каменщика;
  • Строительный уровень;
  • Маркерную нитку;
  • Отвес;
  • Молоток каменщика;
  • Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Преимущества печного отопления

Осенью в саду и в огороде работы еще много, а световой день короткий, и хочется сделать больше, все успеть. К вечеру накапливается усталость. И потому очень приятно помыться в бане, провести вечер и ночь в тепле.

С наступлением холодов тяга к вечернему теплу жилища растет. Но что делать, если в городской квартире отопление еще не включили, а ночевка в дачном домике требует работы электронагревателя и большого расхода электроэнергии. К тому же, широкое распространение такого метода обогрева отдаляет людей от общения с природным естеством – живым огнем.

Мы с женой как-то вернулись на дачу после 4-х-дневного отсутствия. Дом встретил нас холодом и сыростью. Затопили мини-камин, затем печь. Через 4 часа дом наполнился теплом.

Лето 2021 года тоже выдалось холодным, поэтому сожгли весь переходящий запас сухих дров, но ничего, нашли простое средство растопки новыми дровами. Тем более что отопление дровами полезно еще и получением минерального удобрения – древесной золы.

Содержание минералов в древесной золе, %
Вид дровР2О5К2ОСаОИсточник
береза7,113,836,3Освоение дачного участка / Ю.М. Андреев, Москва: ЭКСМО-Пресс: Лик пресс, 2001, – стр.114
сосна2,06,931,8

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

  1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
  2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
  3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
  4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
  5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
  6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
  7. Основание печи делается отдельно от фундамента здания.
  8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
