Как сделать пол в бане теплым и чтобы не гнил

Виды электрического пола в бане

Согласно конструктивным особенностям в банях устанавливают два типа электрических теплых полов – кабельный и инфракрасный. Каждый вид оборудования для обогрева имеет сои достоинства и особенности применения.

Кабельный

Электрическая система кабельного типа состоит из двухжильных и одножильных проводников, через которые выделяется тепло достаточное для обогрева половой стяжки. На один квадратный метр банного помещения используется кабель мощностью 250 ватт.

Оборудование с одножильными проводниками устанавливать намного сложней. Но у них в сравнении с двухжильным кабелем невысокое электромагнитное излечение.

Используются кабельные системы отопления для любых видов половой отделки. Система достаточно надежна и имеет возможность регулировки температурного режима. Но при повреждении хоть одного незначительного участка кабеля все отопительное оборудование для подогрева пола выходит из строя.

Для удобной укладки кабельного пола применяются специальные теплоизолирующие маты, в которые уже вмонтированный электрический проводник. Такое оборудование можно быстро установить на пол в бане без посторонней помощи.

Инфракрасный

Система представляет собой пленочное покрытие, состоящее из скрепленных между собой медными проводниками карбоновых полосок. Нагрев такого оборудования происходит в инфракрасном диапазоне. Доступ влаги к проводнику ограничен за счет пленочного ламинирования.

Для системы инфракрасного нагрева не нужно специально использовать стяжку пола. Поэтому укладку сделать оборудования намного проще, а также существует возможность монтировать теплый пол даже после полного окончания строительства бани.

Немаловажным достоинством электрических полов инфракрасного типа является высокая прочность и способность работы системы даже при выходе из строя одного ее элемента.

Если сравнивать с кабельным электрическим оборудованием, то пленочное отопление пола намного безопасней для человека, так как не имеет электромагнитного излучения. К тому же инфракрасные системы расходуют меньше электроэнергии.

Среди недостатков можно выделить невысокий показатель влагостойкости. Поэтому рекомендуется использовать для предбанника или помещения для отдыха.

Независимо от вида системы обогрева в комплект к оборудованию входит датчик температуры и термостат.

Виды теплых полов и их особенности

Всего выделяют два вида теплых полов – водяные или электрические. Стоит рассмотреть каждый из них более подробно, особенно тщательно изучить их особенности.

Водяные

Неплохим решение станет укладка водяного теплого пола в банных помещениях – моечной, парилки, раздевалке, комнате отдыха.

  • Однако стоит понимать, что такое решение не только хлопотное, но и довольно затратное, тем более что при выходе из строя его практически нельзя починить, остается лишь одно полностью менять его.
  • Да только вот во время эксплуатации такой пол требует минимальных затрат. Помимо прочего он совершенно не боится высокой влажности. Это свидетельствует о том, что их можно использовать: как в моечной, так и в парилке. Получается что данный вид полов – это универсальный вариант.

Теплоносителем в данном виде теплых полов является, конечно же, вода, за редким исключением некоторые используют антифриз или этиленгликоль. Независимо от того как теплоноситель выбран для нормальной работы необходим автономный отопительный котел, который следует разместить непосредственно в самой бане.

Не стоит доводить до того, чтобы система в зимний период замерзла. Для того чтобы производить регулировку теплых полов, необходимо установить коллекторный ящик, который займет довольно немало места.

Электрический

Данный вариант станет намного легче и его будет проще монтировать. Такой вариант теплых полов своими руками сможет сделать практически каждый. По сути, они бывают двух видов – укладка матов или монтаж нагревательного провода.

Сами по себе укладка электрических полов довольно проста. К примеру маты можно быстро и легко расстелить по полу. Только вот для мойки и парилки такой вариант теплых полов совершенно не подойдет, пусть даже и будут соблюдены все необходимые условия.

Помимо прочего такой вариант полов довольно дорогой, да и мощность нужно будет также повысить. Главным достоинством полов является то, что они довольно легки и вовсе не боятся морозов. Также благодаря простой системе управления модно без особого труда отрегулировать или сменить режим обогрева.

Какие материалы нужно приобрести?

Для изготовления подобного пола вам понадобятся следующие материалы:

  • змеевик, теплообменник — можно изготовить самостоятельно либо приобрести магазинный, но так как размеры печей крайне индивидуальные, то самостоятельное изготовление — лучший вариант (номинальные размеры: 3 метра дюймовой трубы),
  • емкость-накопитель — металлическая бочка со стенкой толщиной минимум 5 мм, с установленным на ней сапуном (предотвращает парообразование, если такое возникнет). Сумма объема емкости-накопителя и труб должна быть не менее 100 литров,
  • термоголовка — является задатчиком-регулятором температуры системы,
  • байпас — обеспечивает перетоки из прямой в обратку,
  • трехходовой вентиль — регулирует перетоки через байпас,
  • циркуляционный насос — обеспечивает циркуляцию жидкости в системе,
  • трубы — основной элемент обогрева,
  • коллектор — распределяет потоки жидкости в контуры системы,
  • дополнительные элементы — утеплитель, гидроизоляция, пароизоляция, подложка, армирование, крепежи, фитинги.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

  • стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
  • полностью просохший слой накрывают полиэтиленовой пароизоляцией;
  • сверху укладывают утеплитель – минвату, пеноплекс;
  • в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
  • сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

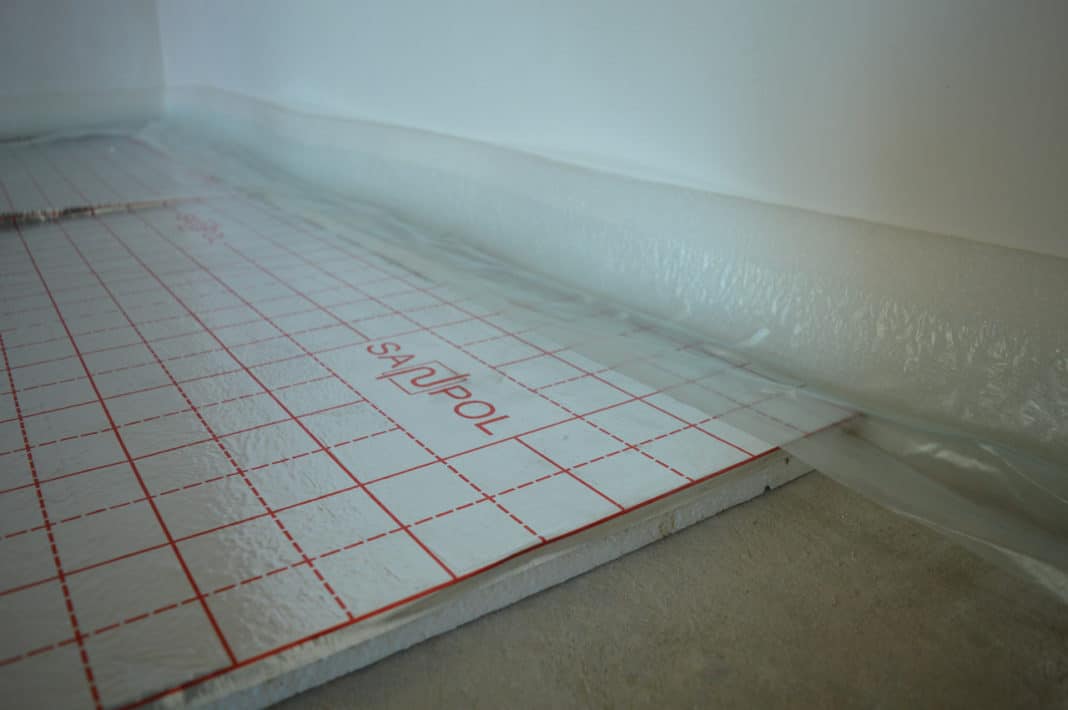

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см.

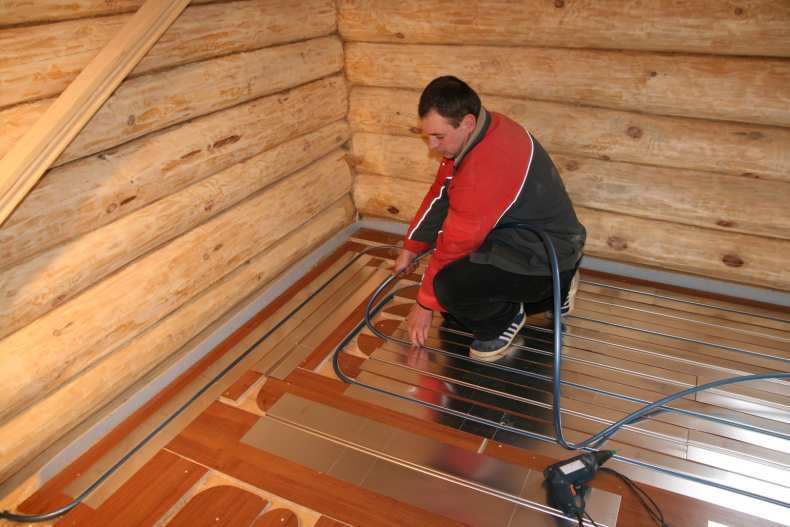

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

  1. Основание выравнивают, удаляют мусор.
  2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
  3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
  4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
  5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
  6. Все концы подводят к коллекторному шкафу.
  7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

  • первым слоем укладывается изоляция в виде минваты;
  • пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
  • в отверстия помещаются распределительные пластины;
  • сверху фиксируется гибкая труба.

Полистирольные плиты

После проверки работоспособности системы формируется чистовое напольное покрытие.

Как сделать систему обогрева своими руками?

Подготовка поверхности

Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:

Между стен фундамента удаляют грунт, утрамбовывают поверхность.
Перед этим закладывают канализационные трубы для сточных вод.
Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
К водостоку делают небольшой уклон.
После выполнения этих действий проверяют ровность и угол наклона поверхности

Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.. Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется

Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется. Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. На выбор:

  • войлок;
  • стекловата;
  • керамзит;
  • пенопласт.

Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.

Понадобятся:

  • рубероид;
  • жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
  • арматурная сетка;
  • демпферная лента;
  • хомуты для крепления сетки;
  • маячки;
  • саморезы;
  • молоток и другие инструменты для монтажа.

Способы монтажа нагревательного контура

На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента

Внимание
Демпферная лента должна хорошо прилегать к основанию по всему его периметру.

Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения. Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами

После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.
Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками. При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.
Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок. Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги. Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.
Совет
Подложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.

Общие моменты для обустройства теплых полов в бане

Любой вид обогрева требует соблюдение особенных условий при монтаже. Но все типы пола имеют общие закономерности монтажа. Перед укладкой пола основание прокладывают теплоизолирующим материалом, оснащают гидроизоляцией, чтобы не допустить конденсат, затем застилают сами полы, сверху выполняют отделку.

Монтажные работы водяного пола

Для монтажа конструкции, которая состоит из труб, понадобится насос с котлом, трубы с арматурой. Разновидности укладки пола водяного типа: настильный и бетонный.

Распространенным вариантом считается бетонная укладка. Недостатком считают нагрузку на основание в виде бетона. При укладке на бетон трубы стягивают цементом.

При настильной укладке трубы укладывают на основу из дерева либо пенополистирола. Монтаж системы ведут с обеспечения теплоизоляции, чтобы уменьшить выделение тепла в атмосферу. Теплоизоляцию проводят с помощью полистирола, керамзита, пенофола либо минеральной ваты. Сверху прокладывается фольгированная пленка, которая повышает прогревание пола. На слой теплоизоляции кладут трубы разного материала: металла, меди, металлопластика, пластика либо гофрированные трубы.

Трубы во время укладки имеют разную конфигурацию — с помощью змейки либо улитки:

  1. Укладка в виде змейки более прост, но не обеспечивает равномерный прогрев пола. Причина в маленьком шаге между трубами, теплоноситель снижает температуру, и отдаленные зоны не прогреваются.
  2. Укладка в виде улитки сложный во время монтажа, но гарантирует равномерное распределение тепла.

Монтажные работы по укладке электрического типа

Различают пленочный и кабельный способ укладки:

  1. Укладка электрического типа с помощью пленки отличается простотой и легкостью. Для монтажа надо приобрести пленку и расстелить ее по полу. Не нужно делать стяжку из бетона. Пленку сажают к полу на скотч. Для повышения эффективности прогрева применяют фольгу. В мокрых помещениях проводят гидроизоляцию системы, для этого на пленку укладывают материал для гидроизоляции. Сверху на нее кладут, как правило, плитку. Для ее укладки используют специальный клей и затирку. При желании можно выполнить цементную стяжку сверху пленки, обеспечив большую безопасность от тока и надежность.
  2. Укладка теплых полов с использованием кабеля. С помощью электричества через греющий кабель прогревается пол. Для начала стоит правильно выбрать кабель. Для теплых полов в бане рекомендуют использовать кабель не более 250 ват. Виды кабелей: одножильный либо двужильный. Второй тип кабеля легче монтировать, потому что один конец оснащен заглушкой. Минусом двужильного кабеля считается сильное излучение, показатель в четыре раза превышает, чем у одножильного. Необходимо оснастить систему термостатом, чтобы осуществлять регулировку необходимой температуры через пульт. Для соблюдения требований пожаробезопасности, деревянное покрытие, на которое укладывают пол, обрабатывают специальными растворами.Укладка кабеля имеет свои нюансы. Расстояние от стены должно быть более пяти сантиметров, от приборов обогрева более 10 сантиметров. Во время укладки кабель нельзя перегибать или сильно натягивать.

Монтажный процесс упростят использование монтажной сетки, крепежные элементы для направления. Они помогут соблюсти при укладке оптимальное расстояние, при котором кабель будет функционировать в полную силу. Окончив работы, проводят тестовые испытания для системы. Если пол работает исправно, переходят к стяжке пола и армированию. Примерно через месяц можно начинать отделку покрытия.

Если в бане укладывают электрический тип пола, то все просто. Проводят изоляционные мероприятия между двумя системами. При водяном типе во время монтажа учитывают некоторые особенности. На выровненное основание укладывают трубы, для вывода стоков устанавливается труба. Далее заливают стяжкой и формируют уклон. Если учитывать требования к углу наклона, то теплопотери будут минимальными.

Очень важно правильно выбрать тип теплого пола для бани. От этого зависит срок службы системы, затраты на его монтаж и содержание

Более экономичными считаются инфракрасные либо водяные типы подогрева

Пленочные полы требуют самое меньшее вложение денег на этапе монтажа

Более экономичными считаются инфракрасные либо водяные типы подогрева. Пленочные полы требуют самое меньшее вложение денег на этапе монтажа.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Способы устройства деревянного пола в моечной

В банной моечной чаще всего предпочитают выполнять деревянные полы. Это несложно, красиво, а ещё полезно. При нагревании дерево источает неповторимый аромат, а справиться с намоканием досок можно разными способами. Существует 2 основных типа полов из древесины.

Выполнение глухой конструкции

Наибольшей популярностью пользуется выполнение в моечных отсеках бани полов не протекающего типа. Это означает создание конструкции из плотно уложенных досок. Обязательно поддерживается определённый угол наклона укладываемого материала.

Это необходимо для того, чтобы способствовать формированию стока воды. Влага стекает в определённое место, которое оборудовано сливным отверстием. Этот вариант называют самым тёплым из всех возможных. Дополнительно под дерево отделки можно уложить любой утеплитель.

Основание под отделку формируют с небольшим уклоном, который обеспечит появления естественного стока воды. В месте стока должен располагаться приёмник и отвод в канализацию. Вся конструкция представляет собой сложный набор последовательно укладываемых материалов.

Создание проливного пола

В моечной можно создать лёгкую конструкцию проливного пола, которая представляет собой покрытие, формирующееся из досок, уложенных с небольшими зазорами. Эти отверстия обеспечат отвод воды.

Этот вариант легко возвести собственноручно, что немаловажно для многих.
Проливные полы обычно съёмные, быстро приходят в негодность.
Их целесообразно выполнять в летних банях, периодически ремонтировать.
Такие конструкции не получится дополнительно утеплить.

Проливные полы обычно свободно продуваются. От гуляющего в помещении сквозняка и стужи защитит правильно организованное подполье и слив. Вся конструкция складывается из бетонного основания, на которое крепятся лаги.

Они удерживают черновое перекрытие из досок. Поверх укладывают отделочный материал. Расстояние между элементами составляет 6-8 мм. Этого достаточно для беспрепятственного стока воды в приемник. Отсюда уже влага уходит в канализацию.
