Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате

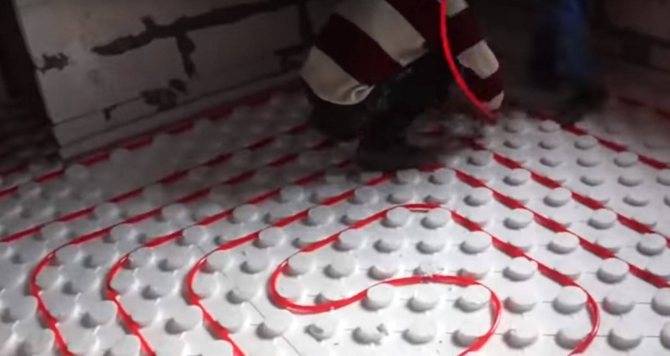

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Как сделать теплый пол по деревянным лагам своими руками
На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.
Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:
- на сплошной деревянный пол;
- на лаги.
Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.
Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.
Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.
Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:
- Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.
Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.
Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.
Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.
- Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
- Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.
Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.
Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.
Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.
Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.
Последовательность работ по установке кабельной системы без стяжки:
- Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.
Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.
Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.
- Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
- Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.
Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.
- Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
- Финишное покрытие. Укладывается выбранное изделие поверх фанеры.
Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.
Технология устройства водяного теплого пола в деревянном доме
Технологий укладки труб несколько. Разберем детально каждую.
Технология Uponor
Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.
Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:
- к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
- на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;
- проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
- швы проклеиваются скотчем;
- между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
- утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
- поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
- в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
- укладывается контур;
- трубы контура подсоединяются к коллектору;
- проверяется герметичность системы;
- поверх труб настилается OSB, фанера или ДСП;
- укладывается финишное напольное покрытие.
Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:
- к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
- меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.
Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.
Полистирольная система
В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:
- к лагам на первом этаже прибиваются черепные бруски;
- настилается черновой пол;
- проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
- по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;
- поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
- на подготовленную поверхность укладываются пенополистирольные плиты;
- между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
- контур из трубы укладывается в пластины.
Дальнейшие операции такие же, как и в предыдущем способе.
Альтернативные варианты
Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.
- В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
- Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.
- 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.
Устройство водяных теплых полов «сухим» способом
В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.
Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.
Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.
После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:
- Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
- Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.
Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.
Виды электрического теплого пола
Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.
Типы электрического теплого пола
На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.
Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.
Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.
Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.
Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.
Устройство системы
- Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
- Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
