Термопара для котла: устройство и принцип работы

Разновидности

Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.

Специализированные компании производят термопару трёх видов:

  1. Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
  2. Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.
  3. Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.

    Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.

    Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.

Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:

  • сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
  • такие модели ничем не лучше, чем типы К, Е или J.

Способы монтажа

Способ монтажа, как и принцип работы, у всех термопар одинаковый

И неважно, этот прибор от отечественного производителя или от зарубежного. Все делается своими руками

Обычно это входит в ремонт газового котла, поэтому будем рассматривать весь процесс от демонтажа старого прибора до монтажа нового. Вот схема последовательности проведения установки:


Варианты автоматики

  • К газовой магистрали термопара присоединяется через резьбовой патрубок. Сам контролер крепится к патрубку специальной гайкой, которая изготавливается или из меди, или из свинца. Поэтому, чтобы демонтировать старый аппарат, необходимо эту гайку просто открутить.
  • Теперь необходимо открутить компенсационный винт, который держит термопару по месту. Он расположен под монтажным кронштейном.
  • Теперь удаляйте старую термопару для газового котла, и вставьте новую.
  • Закрутите компенсационный винт и гайку. Необходимо проверить, что соединение было проведено герметично. Если вас что-то не устроило, то используйте в качестве уплотнителя керамические или полимерные прокладки. Но не забывайте, что недотянуть или перетянуть резьбовое соединение – это опасно в обоих случаях.

Теперь можно проверить, как работает новое устройство. То есть, включаем газ, электрический ток, зажигаем котел и проверяем показатели, которые выдает термопара.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

  • сопротивление;
  • величину напряжения (переменного и постоянного);
  • силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Принцип действия термопары

Термопара имеет три основных элемента. Это два проводника электричества из разных материалов, а также защитная трубка. Два конца проводников (их еще называют термоэлектродами) спаяны, а два других подключаются к потенциометру (прибор для измерения температуры).

Если говорить простым языком, принцип работы термопары заключается в том, что спай термоэлектродов помещается в среду, температуру которой необходимо измерить. В соответствии с правилом Зеебека, возникает разность потенциалов на проводниках (иначе – термоэлектричество). Чем больше температура среды – тем более значимой является разница потенциалов. Соответственно, стрелка прибора отклоняется больше.

В современных комплексах измерения на смену механическому устройству пришли цифровые индикаторы температуры. Однако далеко не всегда новый прибор превосходит по своим характеристикам старые аппараты еще советских времен. В технических вузах, да и в научно-исследовательских учреждениях, и по сей день пользуются потенциометрами 20-30-летней давности. И они демонстрируют поразительную точность и стабильность измерений.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
  • далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Параметры термопары


Производитель Honeywell

Чтобы начать разговор по теме – параметры термопары, необходимо понять, по какому принципу работает этот прибор. Итак, в нем две пластины-проводники из разных сплавов. У каждого сплава свои характеристики, пластины по-разному реагируют на изменения температуры. Получается так, что две пластины – это узел, который состоит из разнородных материалов, у каждого из них свое сопротивление и свой электрический потенциал. И все это зависит от температуры.

То есть, получается так, что температура полностью регистрирует электрический потенциал металла, который отображается на панели управления. Поэтому производители в процессе изготовления термопары для газового котла используют различные сплавы, подбирая их под определенный температурный диапазон. Поэтому, если вы подбираете это устройство под определенный газовый котел, то вам необходимо ознакомиться с паспортными данными этого прибора или проконсультироваться у специалиста.

Но тут есть еще один момент, который не стоит выбрасывать с поля своего зрения. Это коррозионная стойкость прибора. Чем этот показатель выше, тем дольше прибор отработает. Добавим, что между самой термопарой и измерительным прибором (панелью) устанавливаются специальные провода, которые по своей стоимости выше, чем все остальные элементы прибора. Так вот, чем длиннее провода у контролера, тем он дороже вам обойдется. Поэтому точно установите место измерения и место установки панели. Постарайтесь минимизировать данное расстояние, которое влияет на содержимое вашего кошелька. Хотя, если говорить в целом о стоимостном показателе, то это не очень дорогое устройство.

Все термопары, в независимости из какого сплава они изготавливаются, проходят в процессе производства корректировку по отношению к нулю градусов по шкале Цельсия. По сути, это обычная калибровка прибора. Но тут для производителя открываются возможности изменить точность измерения температуры. Чем точнее будет использован измерительный прибор при калибровке, тем точнее будет и сама термопара. В настоящее время производители пользуются электронными аппаратами, которые в несколько раз точнее остальных видов. Компенсация неточностей может коснуться не только температурного показателя, но и других характеристик. Проверить, правильно ли откалиброван прибор, можно на практике.

Самое удивительно, что термопары в газовых котлах выполняют функции обычных терморегуляторов (термостатов).

Что такое термопара для газового котла отопления – как работает, преимущества оборудования

Чтобы измерить температуру внутри топки, газовые котлы оснащаются термопарой. Этот прибор также обеспечивает автоматическое прекращение подачи газа, когда из-за порывов ветра или по другой причине затухает пламя в горелке.

Назначение

Благодаря термопаре для газового котла тепловая энергия преобразовывается в электрическую, тем самым обеспечивая питание электромагнитных катушек. Кроме того, устройство выступает в качестве основы газ-контроля. Для его изготовления используется несколько видов металла, способных стойко переносить значительное нагревание в камере сгорания.

Вместе с термопарой обычно устанавливается автоматический отсекающий клапан, прекращающий поступление газа в топливопровод. Предохранители газовых агрегатов обладают специфическим устройством.

Как только термоэлектрический элемент ломается, или происходит резкое прекращение горения, автоматически срабатывает отсекающий клапан, и подача газа останавливается.

Из чего состоит и как работает

Термоэлектрический преобразователь – это простейшая конструкция, включающая в себя два соприкасающихся в одной или нескольких точках проводника. Материалом изготовления проводников выступают разнородные металлы.

Такая специфика состава дает возможность прибору выполнять свои функции, так как работает термопара в газовом котле благодаря физическому процессу «эффект Зеебека».

При условии прочной коммутации двух тел из разного металла и последующем разогреве соединительного участка открытым пламенем, свободные концы проводника будут давать разницу потенциала. При коммутации к ним вольтметра цепь замыкается, и на измерительном приборе фиксируется напряжение.

Хотя уровень напряжения от разницы потенциалов нагретых металлов и не очень большой, однако даже он в состоянии возбудить индукцию внутри катушек отсекающих клапанов. Когда свободные концы начнут давать напряжение, клапан автоматически срабатывает. Как результат – топливо получает свободный доступ к запальнику

Важно помнить, что последние модели клапанов имеют специфическое устройство: повышенная чувствительность катушек позволяет топливному каналу оставаться в открытом положении до падения напряжения ниже отметки в 20 мВ. Термопара обычно выдает напряжение в 40-50 мВ

Материалы изготовления термопары для газового котла

Для изготовления термопар используются специальные сплавы, в состав которых входят благородные и неблагородные металлы. Принципиальным условием при выборе материалов является наличие у них постоянной повторяемой зависимости между перепадами температуры и напряжением. Формирование групп сплавов для производства тех или иных нагревательных приборов зависит от определенных температурных диапазонов.

В специализированных магазинах имеются следующие разновидности термопар:

  1. Тип Е (заводская маркировка – ТХКн). Материалом изготовления здесь выступают пластины хромеля и константа, что делает приборы особенно надежными. Рабочая температура допускается в диапазоне от 0 до +600 градусов.
  2. Тип J (маркировка – ТЖК). Почти полная идентичность термопары типа Е, однако хромель в этом случае заменен железом. Качество термопары типа J также отличается высоким уровнем, при более низкой стоимости. Температурный режим варьируется от -100 до +1200 градусов.
  3. Тип К (маркировка ТХА). Самая популярная разновидность термопары в котле отопления, получившая повсеместное распространение. Состоит из алюминиевых и хромовых пластин. Температурный диапазон – от -200 до +1350 градусов. Для изделий типа К характерна высокая чувствительность по отношению к температурным колебаниям, при значительной зависимости от условий эксплуатации. Активный контакт с углекислым газом приводит к заметному уменьшению срока службы. Перед тем, как почистить термопару в газовом котле, котел необходимо полностью остановить.

Особенности проверки и замены

Как показывает практика, ремонтировать термопару в случае ее поломки не имеет смысла. Основными признаками того, что клапан или терморегулятор вышел из строя, является прекращение самостоятельного розжига газового котла. Чтобы проверить исправность прибора, необходимо присоединить к одному из концов мультиметр. Другой конец по ходу тестирования разогревают, используя зажигалку или другой способ. Признаком пригодности термопары является показатель напряжение на датчике в районе 50 мВ.

Газовый контроль в котлах, — работает ли термопара

Почему нет горения в газовом котле или колонке, почему не поступает газ в камеру сгорания? Часто причиной возникновения подобных вопросов является выход из строя термопары — устройства которое контролирует горение в камере котла и управляет срабатыванием блокирующего клапана поступления газа при затухании пламени.

Пламя в газовом котле может затухнуть по причине поломок самого котла, плохого качества газа, опрокидования тяги. В этом случае должно произойти скорейшее перекрытие поступления газа.

Принцип работы

Термопара, по сути, является главной защитой газового котла. Ее назначение предельно быстро дать управляющий сигнал на перекрытие поступления газа, если он перестает сгорать.

Обычные термометры не могут применяться в данном случае, так как температура в камере сгорания слишком высокая, а их реагирование происходит с задержкой.

Применяется специальное термоустойчивое устройство — преобразователь тепловой энергии в электрическую, являющийся термоэлектрическим датчиком пламени, или называемый термопарой.

Он подает электрический импульс на управляющую катушку (в схему управления) которая включает и выключает отсечной газовый клапан.

Если пламя гаснет, или датчик пламени выходит со строя, то управляющее напряжение в схеме уменьшается, в результате чего клапан перекрывает подачу газа.

Как устроена термопара — термоэлектрический преобразователь

Преобразователь тепловой энергии в электрическую работает на эффекте Зеебека, — если соединить в одной точке проводники из разных металлов и нагреть место их соединения, то на их свободных удаленных концах появится электрическое напряжение.

Этот датчик представляет из себя два проводника из различных металлов соединенных в одной или нескольких точках, которые нагреваются при горении в котле. Точку соединения проводников называют горячим спаем. Именно это место будет нагреваться до весьма высоких температур. От качества спаивания проводников обычно зависит и надежность термопары.

Обычные характеристики работы газового контроля в бытовом газовом котле (колонке):

  • напряжение, которое генерируется термопарой во время горения — 40 — 50 мВ;
  • напряжение, при котором происходит закрытие газового клапана — 20 мВ и меньше.

Во время поджига происходит принудительное включение (открытие) газового клапана. Когда газовоздушная смесь загорелась, газовый клапан переходит под управление термопарой и будет открытым до тех пор, пока имеется разность потенциалов, — пока горит пламя.

Поломка термопары, как выглядит, как устраняется, — дополнительная информация:

Маркировка и особенности конструкции

В термопаре применяются проводники из специальных сплавов, подобранных таким образом, чтобы выходное регулирующее напряжение было бы в принятых пределах. Все они весьма чувствительны к изменениям температуры.

Но при этом и чувствительны к составу атмосферы, так как металлы взаимодействуют друг с другом при высокой температуре. Появившийся избыток углекислого газа вследствие неисправности котла может привести к выходу из строя и термопары.

В бытовых котлах и другом газовом оборудовании в основном устанавливаются следующие типы термопар.

  • К. Маркировка ТХК. Рабочая температура -200 — +1350 град С. Состав проводников — хромель и алюминий. Эта термопара является самой распространенной, дешевой, применяется в бытовом оборудовании.
  • J. Маркировка ТЖК. Рабочая температура -100 — +1200 град С. Состав проводников — хромель и железо. Термопара также не дорогая и встречающаяся не редко.
  • Е. Маркировка ТХКн. Рабочая температура 0 — +600 град С. Состав проводников — хромель и констант. Отличается высокой надежностью, стабильностью, но дорогая.

Как ремонтировать газовой контроль и делать замену

Если пламя в газовом котле не загорается, то причиной может быть неисправность термопары.Небольшой фильм расскажет о том, как можно проверить работоспособность термопары газового котла.

Неработающий датчик ремонту не подлежит и его нужно менять. Цена на термопару для бытового газового котла примерно 10 — 30 у.е. А найти замену, как правило, не составит труда.

Проверка работоспособности термопары весьма проста. Датчик необходимо нагревать обычной зажигалкой, и подключить его к вольтметру. Исправный датчик должен сгенерировать напряжение порядка 50 мВ.

Если напряжение существенно меньше, а на проводниках присутствуют следы окисла, коррозии, загрязнений, значит, термопару пора менять.Еще варианты поломки – ненадежные контакты подключения, или сильное загрязнение. Очистите термопару, переподключите ее качественно…

Еще популярные вопросы и ответы по газовым котлам и системам отопления

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.


Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.


Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

  • простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
  • дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
  • длительный срок эксплуатации;
  • высокая эффективность контроля температуры пламени;
  • быстрое перекрытие газа;
  • простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0 С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Среди достоинств термопар:

  • простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
  • дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
  • длительный срок эксплуатации;
  • высокая эффективность контроля температуры пламени;
  • быстрое перекрытие газа;
  • простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0 С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов. В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов. Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

  • термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C,
  • тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C,
  • тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C,
  • тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.

Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

  • тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C,
  • тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Особенности регулировки температуры в газовых котлах термопарой

Широкое применение оборудования обуславливается тем, что этот прибор считается главным способом измерить температуру воздуха, а также контролировать уровень пламени.

Ведь устройство не подвергается воздействию повышенных температур и функционирует по специальному принципу, позволяющему получать точные показатели и быстро реагировать даже на незначительные изменения.

Для чего нужна

Термопара — прибор, который устанавливается в отопительном оборудовании и предназначен, чтобы преобразовать термическую энергию в электрический ток для электромагнитных катушек и выполняет функцию главной составляющей защиты газо-контроля. Прибор работает в комплексе со специальным отсекающим газовым клапаном, перекрывающим подачу потока топлива.

Принцип работы

Для изготовления прибора используется сплав из металлов. Он выдерживает воздействие высокими температурами. Однако если в оборудовании произойдёт сбой, то работа газового котла будет остановлена.

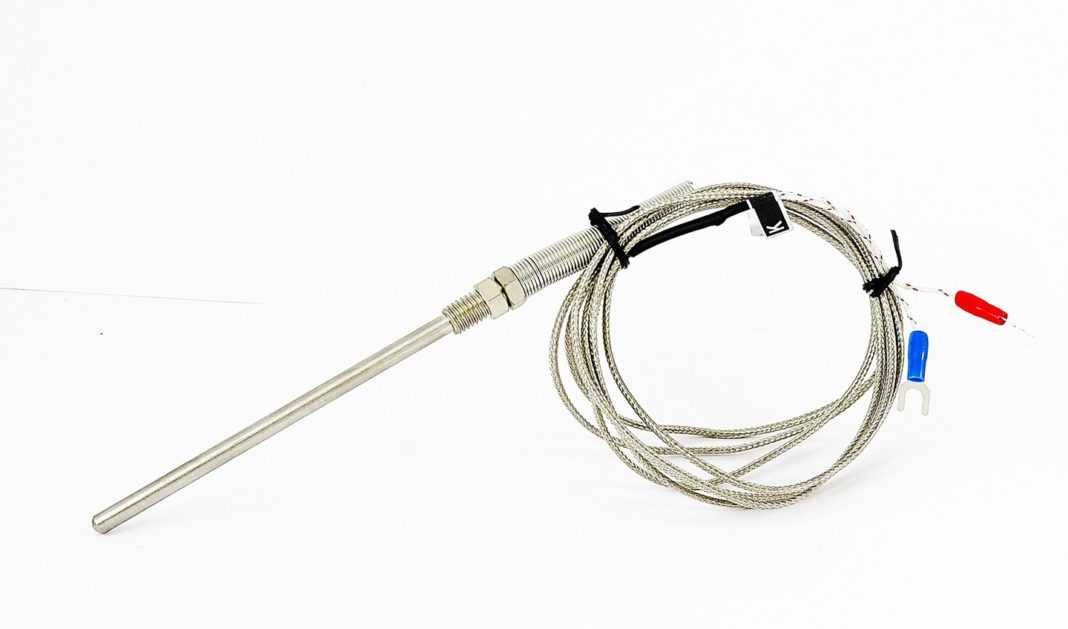

Фото 1. Термопара для газового котла с автоматикой 345-1000 мм, , Россия.

Ведь этот термоэлемент функционирует в комплексе со специальным электромагнитным отсекающим клапаном, регулирующим поступление газа в топливный тракт, который закрывается сразу же после поломки термопары.

Принцип работы прибора, построен на таком физическом явлении: два металла соединяются и при нагреве в точках крепления (рабочая зона, которая помещается в пламя) на холодных концах появляется напряжение. Это называется эффектом «Зеебека».

Внимание! Многие модели электромагнитных клапанов чувствительны, поэтому остаются открытыми до того момента, как напряжение на входе не снизится до 20 мВ

Технические характеристики

У термопары следующие технические параметры:

  • широкий диапазон температур;
  • высокая точность измерения;
  • повышенная устойчивость к коррозии;
  • электронный механизм управления.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
