Установка, монтаж, подключение водонагревателя: проточные, накопительные

Нормы и правила установки бойлера в квартире

После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.

Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.

Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:

1. Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
2. Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
3. Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
4. Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
5. Для аварийного слива воды устройство должно иметь доступ к канализации.
6. Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.

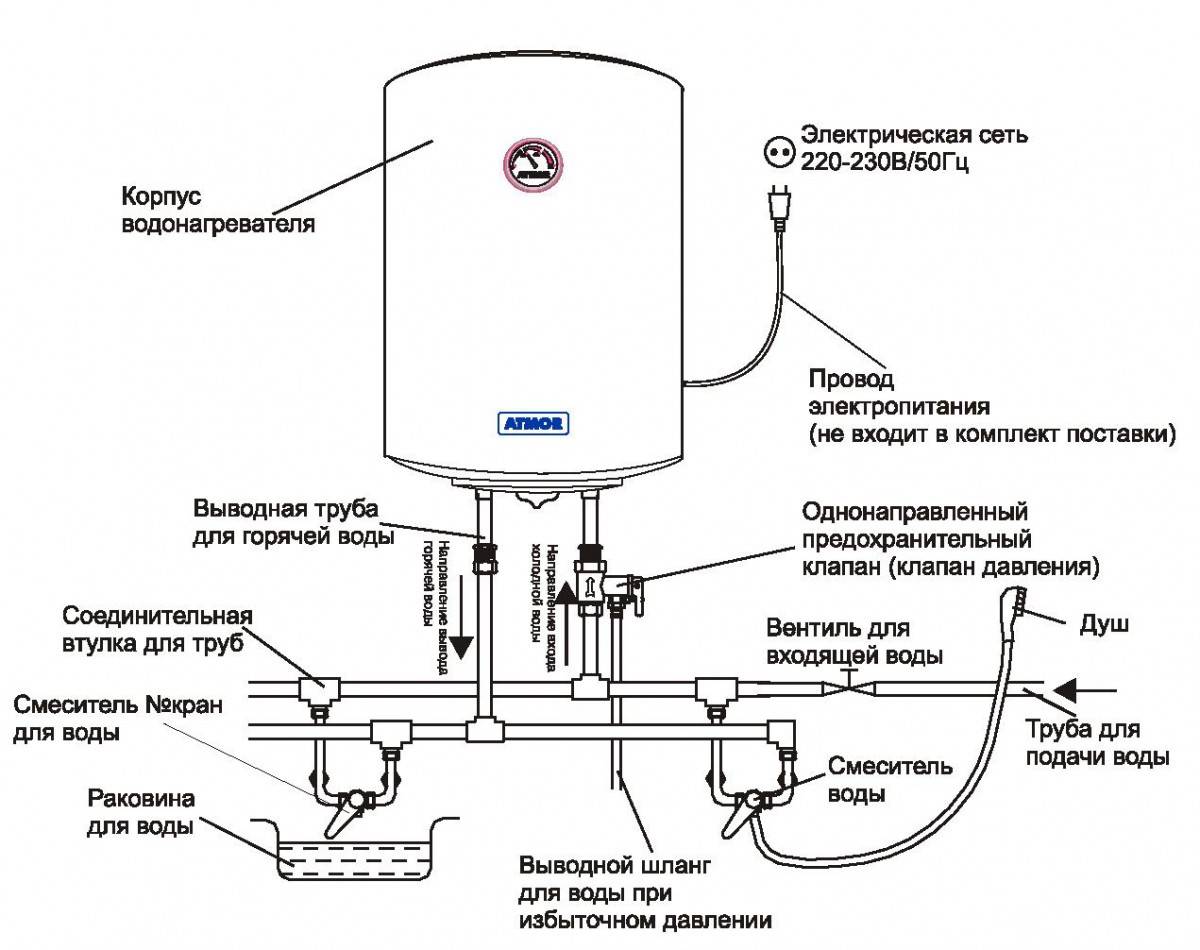

7. Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
8. В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.

Частые ошибки монтажа водонагревателей

Учитывая, что коммуникации подключаются к электроприбору, они не должны быть подвержены воздействию конденсата. По этой причине предусматривают изоляцию. Наилучшим вариантом являются цилиндрические изделия толщиной 20 мм. Они надеваются на коммуникации еще на этапе монтажа. Рекомендуемый показатель теплопроводности – не более 0,035 Вт/м*К.

Утеплитель предусматривается не всегда, что также способствует увеличению теплопотерь. Как следствие, возрастает уровень энергопотребления агрегата. Еще одной ошибкой является пренебрежение установкой расширительного бака. Данный элемент лучше справляется с регулировкой давления, чем предохранительный клапан.

Выбор водонагревателя.

Перед покупкой электрического водонагревателя вы должны определиться с некоторыми параметрами, которые подходят именно для вашего помещения.

1. Так как бойлер вешают на стену, то нужно учитывать вес водонагревателя. Он напрямую зависит от толщины стенок накопительного бака. Приблизительный вес 100 литрового пустого водонагревателя – до 30 кг. Толщина материала бака также защищает от преждевременной коррозии. Чем толще стенки, тем дольше он прослужит. Стоит отметить, что дешевые бойлеры гораздо легче качественных.
2. Форма накопительного бойлера. Она бывает цилиндрической и плоской. Наиболее энергоэффективной является цилиндрическая форма.
3. Вид установки может быть горизонтальный или вертикальный.

Цилиндрический водонагреватель.

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

1. Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
2. Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
3. Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
4. Не подключайте бак к гнилым и ржавым трубам.
5. Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
6. Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

• металлопластиковые трубы;
• пакля;
• паста;
• герметичная лента;
• гибкие шланги для соединения бойлера и водопровода;
• тройники;
• шаровые краны;
• обратный клапан;
• перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
• рулетка;
• уровень;
• отвертка;
• газовый или разводной ключ;
• набор обычных ключей.

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели — практичное решение для бесперебойного получения горячей воды

Важно только правильно определить объем прибора. Она варьируется в пределах от 35 до 85С

В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

На схеме представлено общее устройство электрического накопительного водонагревателя

Основные монтажные работы

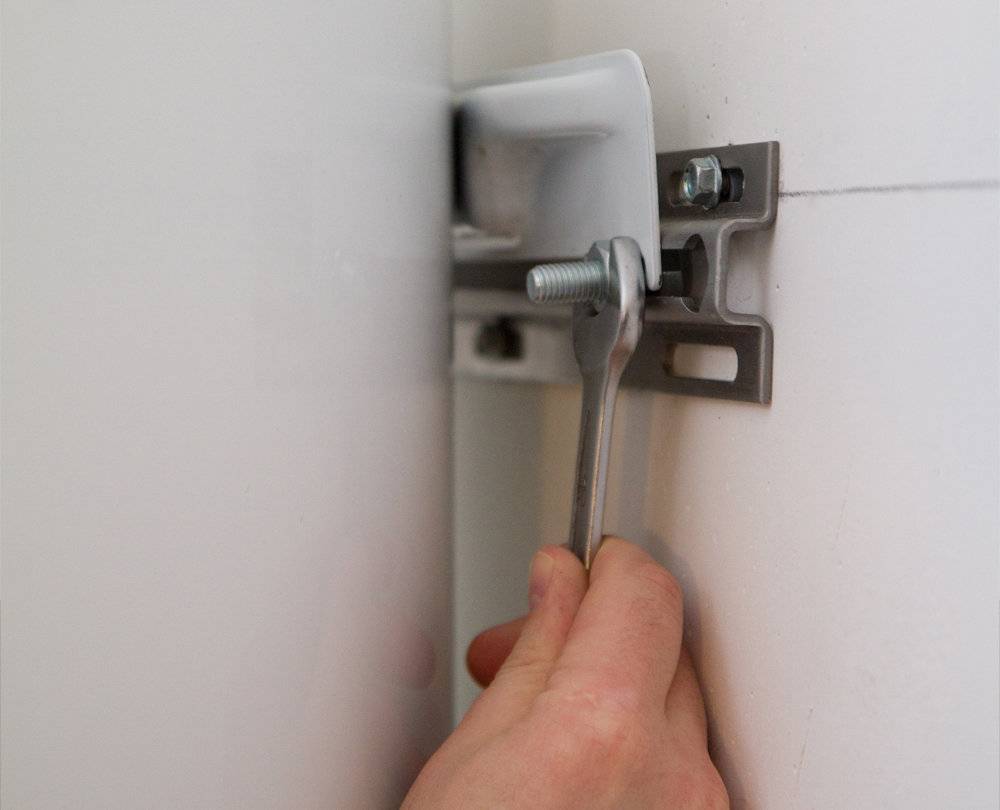

1. Крепление водонагревателя к стене – первым делом необходимо произвести разметку на стене, дабы знать где сверлить и устанавливать крепления для бойлера. Рекомендуется во время разметки применять уровень, ведь все крепежные элементы должны находиться на одном уровне, так как перекос агрегата может повлиять как на его работоспособность, так и на сам держатель, в обоих случаях элементы могут быстро прийти в негодность.

Не стоит особо зацикливаться на декорации стен, так как при аккуратном монтировании все можно сделать гладко, на крайний случай бойлер скроет за собой все ваши неаккуратности при установке.

1. Электромонтажные работы – после надежного закрепления бойлера на стене, следует произвести его подключение к электросети и обеспечить его защищенность от коротких замыканий и скачкой напряжения. Существует два варианта подключения:

подключение к розетке – бойлеры, подключаемые к розетке не должны быть мощнее 3.5 кВт. В данных случаях необходимо будет провести розетку к устройству, или же проложить кабель к ближайшей розетке. Для данного случая, сечение кабеля должно быть, как минимум, 3 мм. кв.;
прямое подсоединение к электрощиту – применяется для мощных устройств более 3.5 кВт. Так как розетку, в таких случаях, применять нет возможности, она попросту не выдержит такой мощности бойлера. Поэтому берется кабель большего сечения, и его проводят напрямую к электрощиту, дабы обеспечить достаточную мощность, не боясь перегрузки

Важно знать, что бойлеры мощностью от 3.5 до 4 кВт необходимо подключать к однофазной сети. Однако если вышеуказанное значение превышается, тогда устройство подсоединяется к трехфазной сети, под напряжение 380В.

Выбор подключения, как уже говорилось выше, зависит от мощности устройства. После того, как вы уже определились как подключить бойлер к электричеству, следует предпринять защитные меры для обеспечения надежности работоспособности устройства.

1. Монтаж системы защиты – так как водонагреватель непосредственно работает с водой, его следует подключать к сети через защиту, дабы обезопасить себя, и ближайшие устройства. Первым делом Вы должны установить УЗО на бойлер, а также осуществить подсоединение автоматических выключателей на данную линию электросети, ведущей к устройству.

В случае питания устройства от розетки, защитное оборудование необходимо устанавливать на щитке распределения. Подключённые агрегаты через сеть 220В, должны проходить через двухполюсные автоматические выключатели. Когда подключение осуществлено напрямую, все вышеуказанные элементы должны находиться как можно ближе к агрегату, чтобы облегчить обслуживание всего оборудования. Однако, при этом, необходимо также защитить и сами УЗО с автоматическим выключателем, так как они будут работать во влажной среде, так и для общей безопасности, изолировав их от окружающей среды специальными герметичными коробами.

1. После того, как вы закончили со всем, стоит еще раз проверить целостность проводов и исправность защитной аппаратуры. Только после тщательной проверки можно приступать к первому запуску бойлера. Первым делом необходимо открыть вентили на контурах труб (как холодной воды, так и горячей), и тогда начинаем включать устройство. После чего в него начнет поступать вода, и когда там наберется необходимый объем жидкости, бойлер начнет ее нагревать, после чего Вы сможете воспользоваться горячей водой через краны.

Как сделать водонагреватель из газового баллона

Идеально, если для этого будет приобретен новый сосуд. В случае отсутствия такой возможности, используйте бывший в употребление баллон. Чтобы избавиться от запаха газа, его следует тщательно обработать нитрогрунтовкой и промыть внутреннюю поверхность. Для этого баллон придется сначала разрезать, а потом снова сварить.

Инструменты и материалы:

• сварочный аппарат и дрель по металлу;
• металлорежущий инструмент для нанесения резьбы (плашка);
• отвертки и газовый ключ;
• пустой газовый баллон;
• нагревательный элемент с терморегулятором;
• изолирующий состав для тэна (смазка или пакля);
• металлические подводки;
• гайка, предохранительный и обратный клапаны;
• крепежные элементы для фиксации готового бойлера.

Инструкция по изготовлению.

В чистом, подготовленном для работы баллоне, при помощи дрели и насадки для металла выполняются два отверстия: в нижней части — для забора воды, в верхней – для выхода нагретой до нужной температуры воды. Такое расположение отверстий способствует максимально эффективной работе водонагревающего оборудования. Объясняется это тем, что горячая вода по законам физики поднимается, соответственно, максимальная температура жидкости будет в верхней части. Можно сделать оба отверстия и с одной стороны (где находиться газовый вентиль), а между ними будет установлен ТЭН. Такая конструкция будет напоминать стандартные навесные водонагреватели.
Ввариваются трубки

Стоит обратить внимание, что, если оба отверстия делаются снизу, то трубка, по которой будет происходить забор горячей воды, должна иметь длину, соответствующую размеру бака. Это необходимо, чтобы на выходе вода имела максимальную температуру нагрева.
Устанавливаются краны

На кран, который предназначен для холодной воды, подсоединяется обратный клапан — он будет препятствовать выходу холодной жидкости обратно. На горячий кран устанавливается предохранительный клапан. Он выполняет защитные функции: предотвращает разгерметизацию резервуара с водой из-за давления, выпускает излишек жидкости, поскольку при нагреве вода увеличивает свой объем на 2-3%. Также он позволяет слить воду для демонтажа конструкции.

Нагревательный элемент устанавливается на место крепления газового вентиля. Для этого врезается резьба размером 32 мм. ТЭНовая группа изолируется паклей. Для удобства во время эксплуатации здесь же следует подцепить светодиод — он будет сигнализировать работу нагревательного элемента.
Самодельный бойлер должен иметь хороший теплоизоляционный слой, чтобы минимизировать потерю тепла. Для этих целей можно использовать: монтажную пену, изолон, пенополиуретан, фольгированную подложку, пеноплен. Выбранный материал крепиться на баллон, сверху надевается кожух из тонкого металла.
Готовый электрический водонагреватель монтируется на стену при помощи кронштейнов.
Теперь к отверстиям для воды можно подсоединять металлические подводки, которые крепятся к водопроводным трубам.

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Какие трубы использовать для подключения?

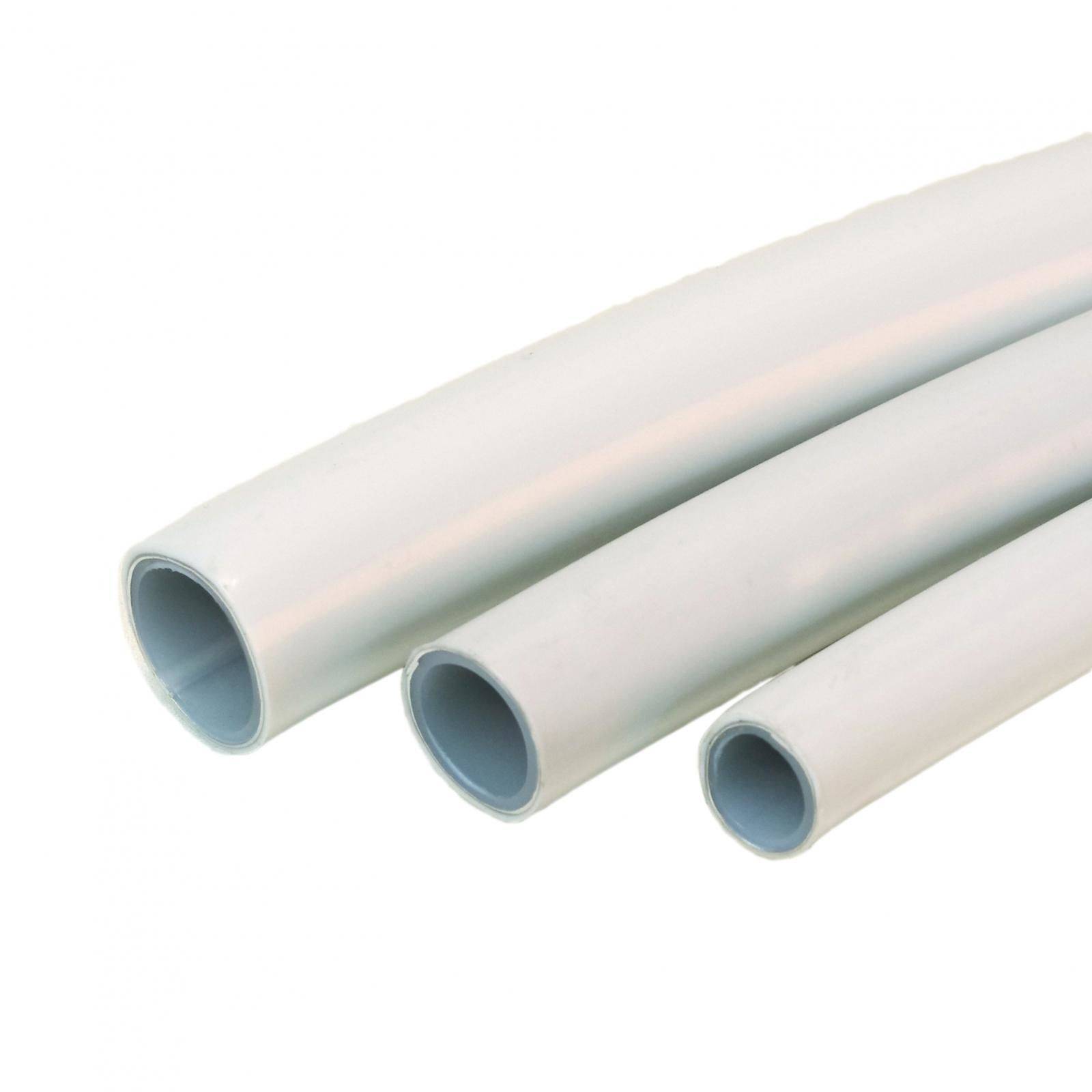

Для установки бойлера обычно используются полипропиленовые трубы диаметром 20 либо 25 мм или же металлопластиковые изделия диаметром 16 или 20 мм. Можно использовать трубу из сшитого полипропилена и медную трубу.

Рисунок 2. Схема подключения проточного водонагревателя.

Настоятельно не рекомендуется использовать для подвода воды гибкие шланги. Такие изделия имеют очень маленький внутренний диаметр, из-за чего напор холодной воды заметно снижается.

На входе в бойлер обязательно должен быть предохранитель – сбросный клапан (идет в комплекте). Он обеспечивает защиту внутренней емкости от разрушения в процессе расширения нагретой воды. Отсутствие данного устройства лишает потребителя права на гарантийное обслуживание.

Нельзя устанавливать запорные краны между сбросным клапаном и непосредственно водонагревателем и заменять предохранительный клапан на обратный.

Для работы водонагревателя необходимо 1,5-2,5 кВт электрической мощности. Сечение провода, используемого для подключения электрического водонагревателя, должно быть не менее 1,5 мм².

Рекомендуется установить для бойлера отдельную розетку с заземляющим контуром. Подключать через удлинитель можно только в том случае, если для него будет выделена отдельная розетка. В электрическом щите нужно предусмотреть устройство защитного отключения или автоматический выключатель на 6 А.

Выполнив все эти несложные рекомендации, вы сможете абсолютно спокойно пользоваться своим водонагревателем в течение долгих лет. Самое главное – не забывать о регулярной чистке и профилактике.

Как установить и подключить проточный водонагреватель

Прежде чем выбрать модель и схему установки водонагревателя, следует определиться с его назначением. Из него вытекают и технические характеристики. Ниже приведены нюансы подключения и монтажа проточного водонагревателя к электросетям и водопроводу в конкретных условиях.

В квартире и на даче

Подходят временные приборы малой мощности с небольшим суточным расходом. Устанавливаются на случай отключения горячей воды в городской квартире либо на даче на летний период. Для устойчивой работы безнапорного устройства его монтируют на 2 метра выше точки водоразбора.

Если же в доме или квартире нет централизованного горячего водоснабжения, лучше выбрать мощный напорный аппарат и систему разводки труб горячей воды. Такие устройства предназначены для круглогодичного применения и требуют минимального напора в магистрали от 1.5 до 2 атмосфер.

К смесителю

Маломощный проточный нагреватель подключают вместо излива или шланга душа смесителя. Такая схема используется как временная.

К водопроводу

Ниже приведена схема, позволяющая снабжать потребителей горячей водой, как от магистрали, так и от нагревателя.

Схема подключения к водопроводу

Электрический – к электросети

Один из вариантов приведен на схеме. УЗО следует размещать как можно ближе к нагревателю.

Подключение к электросети. (СУП – система управления подачей)

Электрический на душ

Устройства малой мощности, рассчитанные на единственную точку водопотребления, часто вместо выходного патрубка оборудованы изливом и/или шлангом для душа с лейкой.

Примеры монтажа водонагревателя для душа

Совершенно недопустимо устанавливать краны или другую запорную арматуру на выходной патрубок таких аппаратов. При включенном нагреве это приведет к перегреву и выходу из строя.

Газовый

Если в квартире или в доме подведен магистральный газ – газовый нагреватель будет удобным, безопасным и экономичным решением.

Газовые приборы имеют большую мощность и с легкостью обеспечивают несколько потребителей.

Для установки такого аппарата требуется согласование с местными газовыми службами

Схема подключения газового водогрея

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

1. Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
2. Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
3. Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
4. Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети  в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

• Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
• Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор.  Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Процесс самостоятельной установки электрического бойлера

Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.

подключение проточного бойлера

Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.

Как рассчитать сечение проводки к электроводонагревателю

Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).

схема подключения накопительного бойлера

Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.

После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.
