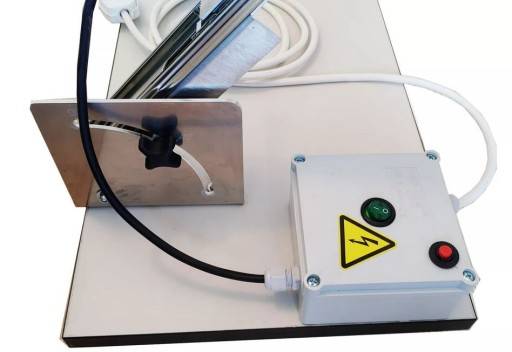

Станок для фигурной резки пенопласта
Изобретать конструкцию не нужно, есть готовые промышленные образцы.
По аналогии изготавливаем самодельный станок. Технология изготовления такая же, как в предыдущей модели. Из диэлектрика вырезается натяжная рама, которая крепится на ровную столешницу.
Нихромовая проволока одним концом продевается в отверстие (на рабочем столе), а вторым – подвешивается к рамке. Для поддержания натяжения используется пружина. Блок питания и струна подбираются исходя из такого же принципа, как и на гильотине: напряжение 12-36 вольт, с возможностью регулировки.
Возможности у такого аппарата очень широкие. Можно даже изготавливать сложные геометрические фигуры по заготовленным шаблонам.
Если предусмотреть наклон стола относительно вертикали струны, вы сможете делать косые срезы с высокой точностью.
Любой станок для резки пенопласта, даже сделанный своими руками, занимает много места. Для строительных работ (утепление) можно обойтись ручными резаками. Фигурная резка пенопласта вообще может производиться с помощью компактных приспособлений.
Это аналог лобзика, только не механического, а термического действия. Для натяжного контура лучше использовать толстую медную проволоку. Она обладает малым сопротивлением, что снизит потери электрического тока. Жесткости хватит для поддержания проволоки в натяжении. Источник питания, как и раньше, либо автомобильный аккумулятор, либо регулируемый трансформатор.
Важно! Любой блок питания для устройств с открытыми токоведущими частями, должен иметь гальваническую развязку по входному напряжению. То есть, никаких обмоток с общим началом быть не должно.. Если фигурная резка пенопласта своими руками не требует особой точности (например, вы просто вырезаете технологические отверстия в утеплителе), можно воспользоваться самодельной насадкой для обычного паяльника мощностью 40-60 Вт
Нож-насадка вырезается из оцинкованной жести, и плотно надевается на жало паяльника
Если фигурная резка пенопласта своими руками не требует особой точности (например, вы просто вырезаете технологические отверстия в утеплителе), можно воспользоваться самодельной насадкой для обычного паяльника мощностью 40-60 Вт. Нож-насадка вырезается из оцинкованной жести, и плотно надевается на жало паяльника.
Виды станков и принцип работы
станок для фигурной резки пенопласта В специализированных магазинах можно найти станок для резки пенопласта следующего типа:
- мобильный (похож на нож);
- для горизонтальной и поперечной резки;
- с числовым программным управлением.
Работа множества моделей станков основывается на едином механизме. Режущая поверхность нагревается и разделяет пенополистирол в соответствии с чертежом, как горячий нож режет сливочное масло. Нередко в качестве режущей поверхности используется леска. Самые простенькие самодельные станки оперируют единственной струной. Высокоточные модели с ЧПУ одновременно режут шестью лесками.
Разрез получается чистым, обрабатывать дополнительно его уже не нужно.
Поэтапное изготовление плита из пенополистирола из средств находящихся под рукой
В процессе изготовления электроинструментов для нарезания пенополистирола можно применять очень разнообразные детали и устройства. К примеру, термонож можно создать из паяльника, плита из пенополистирола и/или старого (ненужного) лобзика. Рассмотрим пять главных шагов, важных для этого:
Вначале необходимо сделать втулку — ключевой и сложный, по собственному строению, компонент. Взятую пластину необходимо согнуть и выточить, после этого бережно сделать отверстие, в какое будет вмонтирована нить.
После этого необходимо удалить провод, ведущий к отверстию, а после — отыскать подходящие разъемы и бережно припаять их в область разрыва
Важно, чтобы все последующие работы при помощи готового резака проводились с изолированными проводами.
После — подсоединяем терморезак. Устаревший лобзик нужно разрезать на 2 половины
В верхнюю его часть устанавливаем на винты пластину-лапку, которую необходимо было приготовить заблаговременно. А при помощи шурупов нижнюю часть объединяем с основанием.
Помещаем втулку в лапку. Отмечаем точку под отверстием втулки из отверстия по угольнику (либо по отвесу). Создаем отверстие в основании диаметром 5 мм.
Расправляем нихромовый провод. Вначале включаем на полную мощность выжигатель и его проводами касаемся нихромового провода. При этом важно, чтобы расстояние между проводами равнялось высоте прибора. При этом, если прибор гудит или издает странные звуки, а нить не нагревается (это считается следствием недостаточного сопротивления), то необходимо найти проволоку меньшей толщины.
Читать также: Уголок равнополочный размеры таблица
Как резать пенопласт дома, горячий нож для резки пенопласта, режем клинышки из ППС-16Ф
Всем привет. Мама занимается рукоделием, в основном делает всякие штуки из атласных лент. Т.к. при обрезании подобных лент остаются торчащие нитки на концах, то требуется оплавлять их пламенем. Ко дню матери было решено сделать термонож, дабы упростить работу. Подобных постов на пикабу не нашел, поэтому решил написать сам. В инете можно найти информацию, как делается данный прибор, но в основном его делают из блока питания от компа. Думаю, вряд ли у каждого человека валяется дома рабочий блок питания, а покупать даже с рук нецелесообразно. К тому же габариты получаются весомые. В моем случае вместо бп я применил понижающий трансформатор, чтобы на выходе напряжение составляло 12 В и мощность 50-70 Вт. Для изготовления термоножа понадобятся: – корпус (его я сделал из ДСП от старого ящика. Можно использовать любой материал, не проводящий электрический ток); – трансформатор (на выходе 12 В, 50-70 Вт); – два болта, 4 шайбы, 6 гаек (в моем случае использовались болты резьбой М12 и длиной 10 см); – выключатель; – нихромовая нить (в моем случае сечение нити 0.3 мм); – соединительный кабель; – вилка.
Собрал свой корпус
Просверлил необходимые отверстия для болтов и выключателя (выключатель встал намертво, поэтому фото с ним :D). Также просверлил вентиляционные отверстия снизу, но точно не знаю нужны ли они вообще.
Гайками крепим болты с шайбами к корпусу.
Выход трансформатора соединяем с болтами.
Выключатель и вход трансформатора подключаем к сети 220 В. Один из контактов выключателя отвечает за включение светодиода в самом выключателе. Схема подключения данного выключения представлена ниже.
Переворачиваем наш корпус и натягиваем нихромовую нить.
Включаем в сеть и вуаля.
Видео прилагается. Атласные ленты режет на ура. Но неудобно снимать видео одной рукой и резать ленту, поэтому на видео пенопласт, с которым нож тоже справляется отлично.
Просто режем
При проведении работ по утеплению фундамента, подземных коммуникаций, перекрытий под стяжку, фасада под штукатурку особая точность и ровность реза не сильно нужна. Тем более, если здание имеет несложную конфигурацию фасада. В этом случае можно задействовать ручной инструмент для резки пенопласта: нож, ножовку, металлическую струну.
Их использование приведёт к выпадению гранул на границе реза и образованию не совсем ровной кромки. Наличие не плотного прилегания плит можно нивелировать путём заполнения пустот монтажной пеной.
Прямолинейная резка ножом с мелкими зазубринами оправдана при толщине материала в 50 мм, ножовкой можно обрезать утеплитель толщиной до 250 мм. Можно использовать кухонный с зубчиками нож для резки пенопласта. Ножовку с мелким зубом приобретаем в строительном магазине.
Для удобства использования струны для резки пенопласта (можно использовать старые струны, например с гитары, имеющие спиральную навивку) на её концы устанавливаем деревянные ручки. Режут утеплитель возвратно поступательными движениями, как будто действуют двуручной пилой. Большие плиты можно резать вдвоем. При этом разрезаемый лист должен быть закреплён.
Перед тем как разрезать пенопласт, режущие кромки необходимо обработать жидкой смазкой. Это создаст определённый комфорт при работе (улучшит скольжение, снизит шум).
Фигурная резьба по пенопласту с использованием данного инструмента крайне затруднительна.
Тип инструмента
Создавая ручной резак для пенопласта
, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.
Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества. Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.
Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.
Какой материал выбрать для резки
Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.
Полистирольный беспрессованный
Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.
Полистирольный прессованный
Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.
Полистирольный прессованный пенопласт
Поливинилхлоридный пенопласт
Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.
Конструкция станка
Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.
Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.
Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.
Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.
Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.
Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.
Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.
Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.
После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2. провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм2. Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм2, соединенных параллельно.
После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.
Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.
Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.
Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.
Почему возникают сложности
Пенопласт представляет собой материал, который состоит из гранул, спрессованных в определенных условиях. Хотя гранулы и спекаются между собой, они не сплавляются, что способствует простоте разъединения гранул. Такая структура и создает сложности в процессе резки материала. Если кому-то приходилось иметь дело с резкой пенопласта, то легко заметить, что листы повышенной плотности режутся проще и для этого можно использовать хорошо заточенный инструмент с тонким жалом. Резать можно с применением электроинструментов. При этом чем выше скорость движения полотна и чем меньше зуб, тем быстрее и проще осуществляется рез.
В промышленных условиях резка пенопласта осуществляется другими методами, одним из которых является гидроформирование. Тонкая струя воды подается на блок под большим давлением, что обеспечивает простоту его резки и практически не оставляет отходов. Другим методом является применение нихромовой нити. Она имеет большое сопротивление, поэтому при пропускании через нее электричества температура поднимается до определенного значения, что вызывает плавление пенопласта. На промышленных станках установлено сразу несколько нитей, которые выполняют рез в нескольких плоскостях.
Резак для фигурной резки
При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.
Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.
В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.
Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.
Самодельный станок для резки пенопласта
Инструмент для резки пенопласта можно изготовить своими руками в домашних условиях. Модель выбирают в зависимости от конструктивных особенностей.
Изготовление терморезака
Из лобзика и паяльника можно изготовить термонож для пенопласта:
- Главная деталь в этом устройстве — втулка. Ее изготовляют из пластины, которую предварительно оттачивают, выгибают, а затем проделывают отверстие. Отверстие необходимо для нити.
- Выходящие из отверстия провода отрезают. В местах разрыва отверстия припаивают. Получается выжигатель.
- В готовую пластину монтируется лобзик. Его разрезают на две части и закрепляют болтами сверху пластины. Нижнюю часть пластины устанавливают на основание, закрепляя саморезами.
- Втулку устанавливают в лапку.
- В основании просверливают отверстие с резьбой диаметром 5 мм.
- Чтобы нихромовый провод выпрямился, включают выжигатель и его проводами дотрагиваются до проволоки. Выжигатель начнет гудеть при слабом нагреве проволоки. Значит, она имеет слабое сопротивление, и проволоку заменяют на более тонкий вариант.
После изготовления проводят пробное разрезание.
Резак из нихрома
Отличительная черта этого устройства — способность разрезать материал двумя способами: вдоль и поперек. Он состоит из нити или проволоки. Эта часть инструмента является основной, и ее нельзя ничем заменить. Для изготовления проволоки и нити используют сплав из никеля и хрома. Чтобы разрезать лист определенной высоты, нить устанавливают в горизонтальное положение. Устройство с нихромовой проволокой разрезает толстый лист пенопласта на более тонкие части.
Пошаговая инструкция:
- В деревянный брусок вкручивают два самореза. Они располагаются на меньшем расстоянии друг от друга, чем длина нитки.
- Сверху саморезов натягивают проволоку.
- С двух сторон нитей цепляют крокодильчики блока питания. Блок питания должен быть на 1 ампер. Крокодильчики меняют местами, если устройство не заработало.
- Нагревание нити происходит, если зацеп передвинуть ближе к центральной точке.
- Из алюминиевой арматуры длиною около 50 см изготавливают основание для резака. На концах нагретой арматуры вставляют ПВХ палочки (изоляторы). Крепят их на разрезанной пополам стеклотекстолитовой полоске.
- Провода проводят к установленному основанию от электролобзика или плиткореза. К продетым в текстолите болтикам цепляют провода и стальные колечки из проволоки. С одной стороны нити привязывают пружину, а с другой стороны закрепляют кольцо.
С помощью такого аппарата можно изготавливать фигурные изделия по готовым шаблонам.
Перед тем как резать пенопласт с помощью нихрома, спираль устанавливают на необходимую высоту. Высоту отмеряют линейкой. Прибор подключают к зарядному устройству. Лист пенопласта плавно передвигают по столешнице тогда, когда струна станет горячей. Не стоит забывать, что при работе с устройством необходимо соблюдать технику безопасности.
https://youtube.com/watch?v=v2MKpd2sDxk
Особенности выбора покупной модели
При желании приобрести станок, учтите такие особенности:
Точность резки
Важно выбирать те модели, у которых этот показатель достаточно хороший. Лазеры должны обеспечивать минимальную толщину разреза в 0,01 миллиметр
В противном случае вам не удастся получить высококачественные детали со сложной формой и различными текстурными элементами.
Высокая производительность систем, обеспечивающих резку. Такой параметр считается лучшей гарантией качества работы, ведь чем быстрее происходит резка, тем больше заготовок можно обработать за определенный промежуток времени. Кроме этого, при высокой производительности снижаются энергетические затраты, которые необходимы для станка.
Экономность и расход материала. Здесь всё работает по простому принципу: чем мощнее двигатель, тем больше материалов он расходует, но это положительно сказывается на продуктивности.
Универсальное применение. Некоторые модели могут не только разрезать разные по форме элементы, но и наносить гравировку или создавать рельефные картины.
При резке лазером необходимо применять только высококачественное оборудование. В противном случае вам не удастся добиться максимальной точности и качества резки. К тому же, в продаже можно найти и многофункциональные модели, которые отличаются особой универсальностью и эффективно разрезают металлические, деревянные или пластиковые поверхности.
Помимо огромного количества плюсов и сильных сторон такой технологии, чтобы не разочароваться в конечном результате важно в точности соблюдать ряд важных особенностей:
- Чтобы получить ровные торцы, необходимо правильно задавать параметры и выбирать высококачественные лазеры. Однако цвет этих торцов и резьбы будет немного темнее основного цвета сырья, что связано с воздействием высокой температуры на дерево.
- Лазерная технология подходит для обработки тонкой фанеры, толщиной не больше двух сантиметров. Если этот показатель превышает допустимый, придётся задействовать другие технологии и системы.
Выбирайте станок с учётом финансовых возможностей и индивидуальных особенностей мастерской. Есть смысл отдавать предпочтение проверенным производителям, которые сумели зарекомендовать себя на рынке и заработали множество положительных отзывов. Сомнительные фирмы выпускают дешевую, и недолговечную продукцию.
В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.
Сама нить не раскаляется докрасна, но легко плавит пенопласт
При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками
Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность.Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.
Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.
При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт.На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц
