Инструкция по изготовлению простой буржуйки своими руками. Буржуйка своими руками чертежи самая эффективная

Какие виды топлива можно использовать

Когда речь заходит о системе отопления помещения для временного пребывания, например мастерская или гараж, то обычно берется во внимание два аспекта – экономическая целесообразность и безопасность. В плане экономической целесообразности самым доступным видом топлива сегодня выступает древесина

Жидкое топливо, такое как дизельное топливо или отработанное машинное масло применяется для отопления в основном подсобных помещений, в жилых помещениях использование этого горючего ограничено, поскольку имеет специфический запах. Каменный уголь обычно для печей длительного горения кустарного производства не используется, он предназначен для котлов отопления и стационарных кирпичных печей.

Таким образом, наиболее приемлемым видом топлива выступают дрова или паллеты – топливо из отходов деревообрабатывающего производства. И здесь как раз и кроется вся тайна печей длительного горения. Дело в том, что для получения максимального эффекта необходимо использовать только сухие дрова. В обычных, свежеспиленных дровах древесина содержит большое количество влаги, при горении получается что параллельно идут два процесса – горение древесных волокон и сушка, с выделением большого количества водяного пара. В результате получается большое количество несгоревшего топлива и горение при низкой температуре. Эти процессы не позволяют получить максимальное количество тепла.

Другое дело с сухими дровами. Содержание влаги в них минимальное, а значит, при повышении температуры до 300 градусов начинается процесс разложения древесины на простые вещества. Это позволяет существенно повысить теплоотдачу, в результате чего дрова сгорают полностью с минимальным образованием копоти и золы.

Особенности конструкции печи на «отработке»

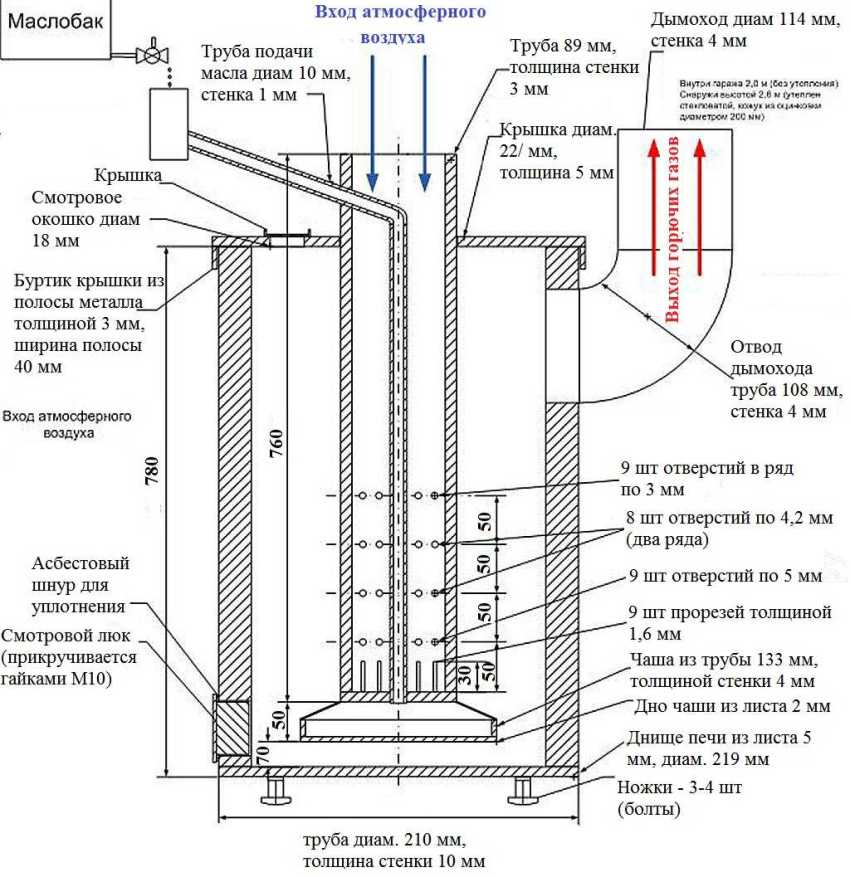

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

Обеспечивается эффективное отопление помещения.
Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже

Вес в пределах 30 кг.
Вместимость в пределах 12 литров.
Размеры в среднем 70x50x35 см.
Расход отработки в пределах 1 литр/ час.
Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

Стальная труба.
Две емкости.
Металлический уголок.

Порядок сборки печки буржуйки

Собирается печь буржуйка своими руками в следующей последовательности:

Бидон ставят горизонтально и намечают место, где будет находиться поддувало. Его делают под крышкой емкости в форме прямоугольника или серпа. Отверстие прорубают зубилом и его края обрабатывают напильником, пока они не станут гладкими.
В днище бидона или в его стенке делают отверстие, диаметр которого соответствует сечению трубы, отводящей дым.
Для изготовления колосника стальную проволоку сгибают в виде зигзага и помещают в топливный бак. В нем проволоку выпрямляют и подгоняют под размеры стенок, чтобы в бидон было легко укладывать твердое топливо.
Для придания конструкции устойчивости при помощи сварки ко дну бака крепят ножки, вырезанные ножовкой по металлу из уголков.
Приваривают металлическую трубу для отвода продуктов сгорания.

Как устроена буржуйка с водяным контуром – строительство своими руками

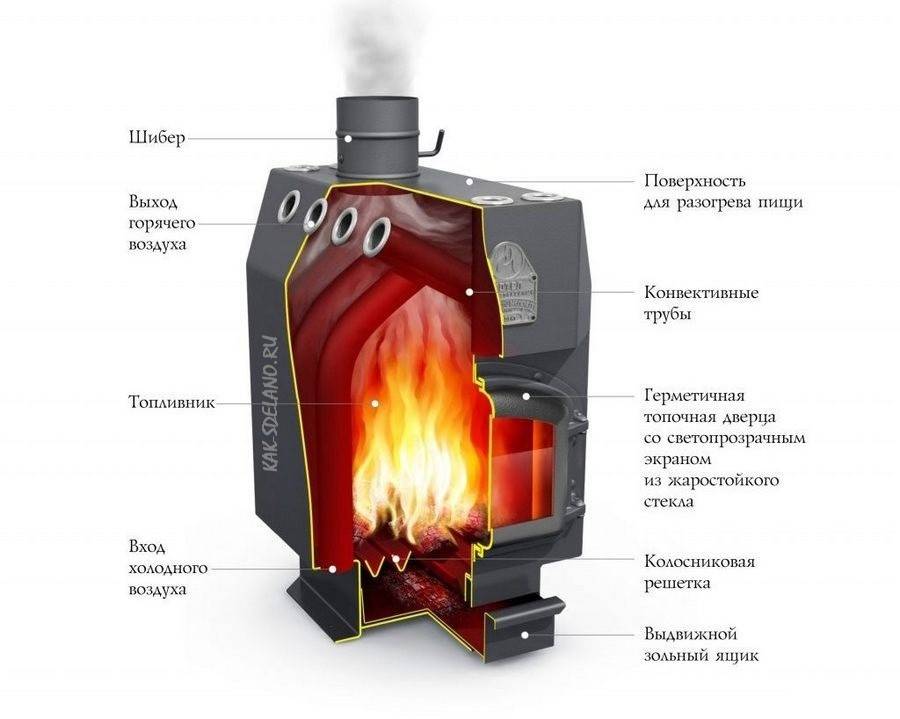

Разновидности чугунных буржуек

Чугунная буржуйка для дачи – это самый простой вариант обогрева дачного домика. Но когда начинаешь выбирать печку, начинают разбегаться глаза. В продаже присутствуют десятки и сотни видов чугунных печей-буржуек. Поэтому сейчас мы попробуем разобраться во всем этом многообразии.

Отличия по форме и дизайну

Чугунные печи-буржуйки для дачных домов выполняются в самых разных форм-факторах. Например, они могут быть прямоугольными или бочкообразными. У одних агрегатов корпуса вытянуты по горизонтали, а у других по вертикали. Выбор подходящего варианта осуществляется в зависимости от условий эксплуатации – если есть свободное место, можно обойтись горизонтальным вариантом. Если же места на даче мало, лучше присмотреться к вертикальному агрегату.

Также существуют отличия по дизайну. Мы уже говорили, что чугунные печи-буржуйки исключительно просты. Но многим такая простота не по душе. Специально для таких людей были созданы дизайнерские печки с красивыми корпусами с вензелями и рисунками. Вид у них действительно впечатляющий, поэтому они станут достойным украшением вашего интерьера.

Загрузочная дверца

На дачу люди нередко едут за отдыхом – хочется отдохнуть от городской суеты и побыть в тишине

Поэтому обустройству своих дачных домов они уделяют особое внимание. Для того чтобы сделать дачный интерьер более интересным и уютным, можно украсить чугунной печью-буржуйкой с каминной дверцей

В большинстве случаев дверцы делаются глухими – они служат исключительно для загрузки топлива. В отдельных моделях они играют не только основную, но и декоративную роль.

Выбирая чугунную буржуйку с каминной дверцей, проследите, чтобы она была оснащена системой «чистое стекло». В противном случае вам придется постоянно очищать стекло в вашей печи от сажи.

Варочная поверхность

Обустраивая свою дачу, люди часто строят однокомнатные домики, обходясь без кухонных помещений. Готовка пищи в таких условиях затруднена. Но если купить чугунную печь-буржуйку с варочной поверхностью, то проблема будет решена – по крайней мере, в отопительный сезон, когда на улице стоят холода. Сюда можно поставить чайник или кастрюлю с супом, можно даже что-то приготовить на сковороде.

Варочная поверхность – это отличное дополнение в чугунных буржуйках. Но вам нужно проявлять аккуратность. Все дело в том, что если случайно пролить холодную воду на чугун, печь может лопнуть. При нагреве чугун становится более хрупким, поэтому сильные удары и резкие перепады температур приводят к его разрушению.

Пиролизные печи

Чугунная печь-буржуйка для дачи может работать по пиролизной технологии. Такая схема позволяет несколько увеличить теплоотдачу и КПД. Дрова здесь сгорают в бедной кислородом атмосфере, выделяя продукты пиролиза, которые сжигаются в камере дожигания. Конструкция таких чугунных буржуек более сложная, зато она позволяет повысить КПД примерно на 5-10%. Дополнительным плюсом становится увеличение длительности горения чугунной печи.

Длительное горение в чугунных печах типа буржуйка реализуется и другим способом – с помощью больших камер сгорания. Чем больше камера, тем больше дров в нее помещается. А 10-12 кг дров будут гореть явно дольше, чем несчастные 1,5-2 кг. Благодаря этому эксплуатация печек значительно облегчается – это наиболее актуально в ночное время, когда хочется спать, а не заниматься подкладыванием дров.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздухаЕще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печиВ середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печиНожки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

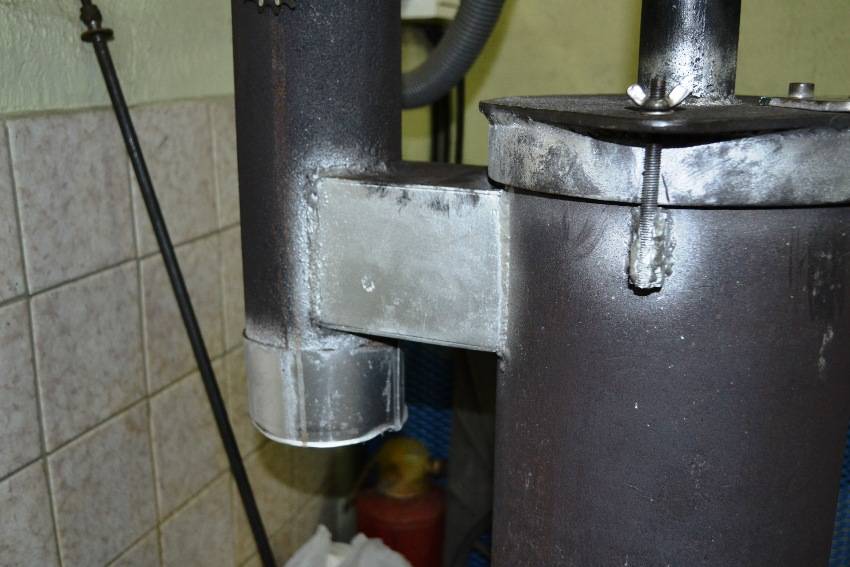

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая тканьЗатягивание хомута поверх тканиГотовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 – чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 – порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
Продолжаем кладку (смотри фото №2, ряд №1).
Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
Прямо над поддувалом ставим колосники.
Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
Поверх кладем ряд на постель по контуру четвертого.
Следующий – снова на ложок. Сзади ставим 2 кирпича.
Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
Устанавливаем металлический лист перед топкой.
Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 – чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Особенности отопления гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

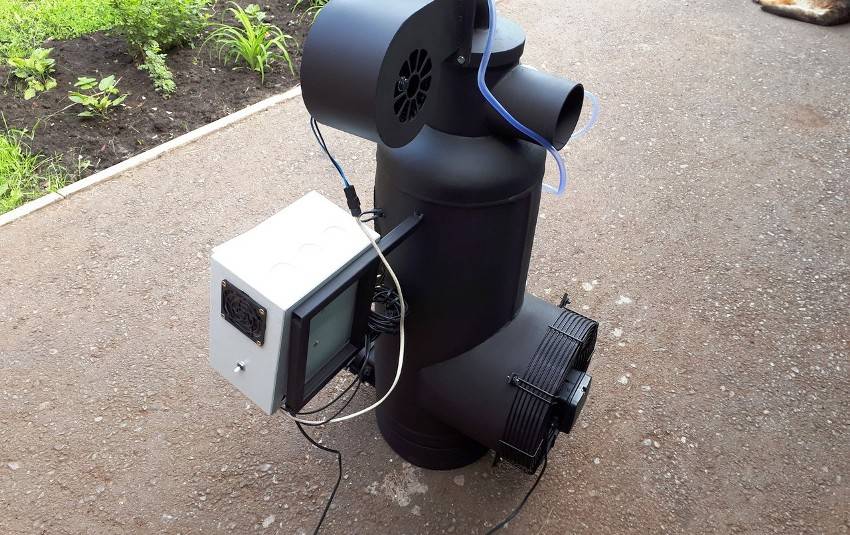

Вариант печки для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
Используйте в производстве только качественный, огнеупорный материал.
