Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

  • металлический сердечник;
  • корпус;
  • тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

  • промышленная частота в 50 Гц не подходит для самодельных приборов;
  • прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
  • эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

  • стальная проволока диаметром 6−7 мм;
  • медная проволока для катушки индуктивности;
  • сетка из металла (для удержания проволоки внутри корпуса);
  • переходники;
  • трубы для корпуса (из пластика или стали);
  • высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

  • нарезать проволоку на отрезки в 6−7 см;
  • металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
  • аналогично закрыть отверстие трубы снаружи;
  • намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
  • вставить конструкцию в систему отопления;
  • с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

  • нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
  • сварить их друг с другом, соединяя меньшими диаметрами между собой;
  • приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
  • сделать крепление для индукционной печки, приварив с одной стороны два уголка;
  • вставить варочную панель в крепление из уголков и подключить к электросети;
  • внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

  • Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
  • Количество витков к проводу большего сечения подбирается математическим вычислением.
  • Потребуется охлаждение работающих элементов.

Процесс изготовления своими руками

Для работы пригодятся следующие инструменты:

  • сварочный инвертор;
  • сварочный генерирующий ток силой от 15 ампер.

Еще понадобится проволока из меди, которая наматывается на корпус сердечника. Устройство будет выполнять роль индуктора. Контакты проволоки соединяются с клеммами инвертора так, чтобы не образовалось скруток. Отрезок материала, нужный для сборки сердечника, должен быть нужной длины. В среднем число витков равно 50, диаметр проволоки — 3-м миллиметрам.

Медная проволока разного диаметра для обмотки

Теперь перейдем к сердечнику. В его роли будет полимерная труба, сделанная из полиэтилена. Такой вид пластмассы выдерживает довольно высокую температуру. Диаметр сердечника — 50 миллиметров, толщина стенок — минимум 3 мм. Данная деталь используется как калибр, на который навивается проволока из меди, формируя индуктор. Собрать простейший индукционный нагреватель воды может практически любой человек.

На видео увидите способ — как самостоятельно организовать индукционный нагрев воды для отопления:

Первый вариант

На 50-миллиметровые отрезки рубится проволока, ей заполняется пластиковая трубка. Чтобы она не высыпалась из трубы, следует закупорить торцы проволочной сеткой. На концах ставятся переходники от трубы, в том месте, где подключается нагреватель.

На корпус последнего медной проволокой наматывается обмотка. Для этой цели нужно примерно 17 метров проволоки: нужно сделать 90 витков, диаметр трубы — 60 миллиметров. 3,14×60×90=17 м.

Труба врезается в трубопровод. Нагреватель подключается к инвертору. Осталось заполнить устройство водой и включить. Все готово!

Второй вариант

Этот вариант гораздо попроще. Выбирается прямой участок метрового размера на вертикальной части трубы. Его следует тщательно очистить от краски, используя наждачку. Далее этот участок трубы покрывается тремя слоями электротехнической ткани. Медной проволокой наматывается индукционная катушка. Вся система подключения хорошенько изолируется. Теперь можно подключить сварочный инвертор, и процесс сборки полностью завершен.

Индукционная катушка, обмотанная медной проволокой

Перед тем как начинать изготовление водонагревателя своими руками, желательно ознакомиться с характеристиками заводских изделий и изучить их чертежи. Это поможет разобраться с исходными данными самодельного оборудования и избежать возможных ошибок.

Третий вариант

Чтобы сделать нагреватель этим более сложным способом, нужно использовать сварку. Для работы еще понадобится трехфазный трансформатор. Друг в друга нужно вварить две трубы, которые будут выполнять роль нагревателя и сердечника. На корпус индукционника накручивается обмотка. Таким образом повышается производительность прибора, который имеет компактные размеры, что очень удобно при его эксплуатации в домашних условиях.

Обмотка на корпусе индукционника

Для подвода и отвода воды, в корпус индукционника ввариваются 2 патрубка. Чтобы не терять тепло и предотвратить возможные утечки тока, нужно сделать изоляцию. Она избавит от проблем, описанных выше, и полностью исключит появление шума при работе котла.

Принцип работы

Работа всех электронагревателей, как обычных, так и индукционных, основана на одном и том же принципе: при пропускании электрического тока через некий проводник последний начнет нагреваться.

Количество выделяемого за единицу времени тепла зависит от силы тока и величины сопротивления данного проводника – чем больше эти показатели, тем сильнее будет греться материал.

Весь вопрос в том, каким образом вызвать протекание электротока? Можно подсоединить проводник непосредственно к источнику электрической энергии, что мы и делаем, втыкая в розетку шнур от электрочайника, масляного обогревателя или, к примеру, бойлера. Но можно применить и другой способ: как оказалось, протекание электротока можно спровоцировать воздействием на проводник переменного (именно переменного!) магнитного поля. Это явление, открытое в 1831-м году М. Фарадеем, получило название электромагнитной индукции.

Тут есть одна хитрость: магнитное поле может быть и постоянным, но тогда положение находящегося в нем проводника нужно постоянно менять. При этом будет меняться количество проходящих через проводник силовых линий и их направление относительно него. Проще всего проводник в поле вращать, что и делается в современных электрогенераторах.

Принцип электромагнитной индукции

Но можно менять и параметры самого поля. С постоянным магнитом такой фокус, конечно, не пройдет, а вот с электромагнитом – вполне. Работа электромагнита, кто забыл, основана на обратном эффекте: протекающий через проводник переменный ток генерирует вокруг него магнитное поле, параметры которого (полярность и напряженность) зависят от направления тока и его величины. Для более ощутимого эффекта провод можно уложить в виде катушки.

Таким образом, меняя параметры электротока в электромагните, мы будем менять все параметры наводимого им магнитного поля, вплоть до изменения местоположения полюсов на противоположное.

И тогда это магнитное поле, действительно являющееся переменным, будет наводить электроток в любом токопроводящем материале, расположенном в его пределах. И материал при этом, понятно, будет нагреваться. На этом и основан принцип работы современных индукционных нагревателей.

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

Преимущества и недостатки прибора

В качестве жидкости можно использовать машинное масло или антифриз

Индукционный нагрев может предоставить ряд выгод, которые не способно дать применение электродных приспособлений. Поскольку нагрев жидкости осуществляется металлическим элементом, не принимающим участия в электрохимических реакциях, долговечность устройства зависит только от катушки. Продолжительностью ее эксплуатации определяется продолжительность функционирования устройства. Некоторые индукторы сохраняют работоспособность более 10 лет. С этим же связана совместимость агрегата с разными типами жидкостей-теплоносителей. Помимо простой воды для этой роли пригодны машинные масла и незамерзающие составы.

Внутренние части агрегата в процессе использования не покрываются скоплениями накипи. Благодаря постоянному соприкосновению с жидкостью снижается вероятность перегрева деталей, что также способствует продлению срока эксплуатации. Конвекция в устройстве обычно достигает достаточного уровня, чтобы не потребовалось устанавливать циркуляционный насос. Нет необходимости и в шумоизоляционных мероприятиях – аппарат работает достаточно тихо.

Для аварийного отключения самодельного устройства необходим датчик температуры датчик

Однако индукционный нагреватель имеет и слабые стороны:

  1. Для функционирования устройства требуется электрическая энергия. В помещении, где не проведено электричество или нет возможности обеспечить к нему доступ, котел работать не сможет. В местах с регулярными сетевыми перебоями он не будет работать эффективно.
  2. При чрезмерном повышении температуры переносящая тепло жидкость переходит в газообразное состояние. Это провоцирует сильное повышение давления в конструкции, в результате чего может случиться разрыв труб. Чтобы это не произошло, потребуется оборудовать установку средствами контроля давления и температуры. Это могут быть манометр, термодатчик, приспособление для аварийного отключения при выходе параметров за рамки заданного диапазона.

Потребность в дополнительных оснастках может поспособствовать серьезному увеличению расходов на оборудование самодельного индукционного обогревателя.

Инвертор от устройства для сварки.

Формирование электромагнитного поля за пределами индуктора требует мощной катушки с большим количеством витков, да и согнуть трубу тоже дело не из лёгких. Поэтому мастера рекомендуют сделать из трубы подобие сердечника, поместив её в индукционную катушку. Вообще, корпус устройства задумывался металлическим, но, в силу малых размеров индуктора, трубу заменяют на полимерную с металлической проволокой внутри. После сбора необходимых деталей можно приступить к изготовлению индукционного котла по приведённой ниже схеме

Нужно обратить внимание на последовательность шагов, так как от соблюдения этапов зависит результат

Сначала нужно закрепить металлическую сетку на один из концов полимерной трубы, чтобы нагревательные кусочки проволоки не проваливались во время эксплуатации.

С этого же конца трубы закрепляется переходник для дальнейшего соединения с отоплением.

Далее нужно нарезать проволоку, используя кусачки. Длина кусочков варьируется от 1 до 6 см. Потом эти кусочки нужно максимально плотно уложить в трубу так, чтобы в ней не оставалось свободного пространства.

Второй конец трубы проходит те же 2 начальных этапа: установка металлической сетки и переходника. Далее начинается этап изготовления индуктора: нужно намотать медную проволоку, при этом норма витков составляет 80-90 штук. К полюсам инвертора нужно подключить концы медной проволоки.

Нужно монтировать в систему отопления циркуляционный насос (если он отсутствовал). И, наконец, подключается терморегулятор. Он обеспечивает автоматизированную работу нагревателя.

Индуктор начинает создавать электромагнитное поле после запуска инвертора. Появляются вихревые потоки, нагревающие проволоку внутри трубы, и как итог – весь теплоноситель.

Так, создание индукционного нагревателя на базе сварочного инвертора довольно несложное дело. Тем более, у данного типа обогревания есть множество плюсов, которые вытекают в эффективность, долговечность оборудования и низкие финансовые затраты

Однако нужно помнить о мерах предосторожности, чтобы не пришлось переделывать всю работу заново, подбирать качественные детали и сохранять поэтапность сборки нагревателя

Современный рынок отопительного оборудования весьма насыщен всевозможными видами котлоагрегатов. Многие эксперты сегодня советуют выполнять монтаж газового котла, так как он является эффективным способом обогрева жилища.

В таком утверждении, конечно, никто не сомневается, но что делать в том случае, когда строение расположено далеко от газовых магистралей? В таком случае, оптимальным выходом будет установка электрического оборудования для обогрева дома.

Чтобы опередить скептиков, которые читая эти строки, задумываются о постоянном подорожании электроэнергии, мы предлагаем рассмотреть такой вид электрического обогрева помещения, как индукционное отопление. Поэтому, в нашей статье мы подробно остановимся на описании вихревого индукционного нагревателя, который без особых усилий можно выполнить своими руками, применяя при этом сварочный инвертор.

Литература

  • Бабат Г. И., Свенчанский А. Д. Электрические промышленные печи. — М.: Госэнергоиздат, 1948. — 332 с.
  • Бурак Я. И., Огирко И. В. Оптимальный нагрев цилиндрической оболочки с зависящими от температуры характеристиками материала // Мат. методы и физ.-мех. поля. — 1977. — Вып. 5. — С. 26-30.
  • Васильев А. С. Ламповые генераторы для высокочастотного нагрева. — Л.: Машиностроение, 1990. — 80 с. — (Библиотечка высокочастотника-термиста; Вып. 15). — 5300 экз. — ISBN 5-217-00923-3.
  • Власов В. Ф. Курс радиотехники. — М.: Госэнергоиздат, 1962. — 928 с.
  • Изюмов Н. М., Линде Д. П. Основы радиотехники. — М.: Госэнергоиздат, 1959. — 512 с.
  • Лозинский М. Г. Промышленное применение индукционного нагрева. — М.: Изд-во АН СССР, 1948. — 471 с.
  • Применение токов высокой частоты в электротермии / Под ред. А. Е. Слухоцкого. — Л.: Машиностроение, 1968. — 340 с.
  • Слухоцкий А. Е. Индукторы. — Л.: Машиностроение, 1989. — 69 с. — (Библиотечка высокочастотника-термиста; Вып. 12). — 10 000 экз. — ISBN 5-217-00571-8.
  • Фогель А. А. Индукционный метод удержания жидких металлов во взвешенном состоянии / Под ред. А. Н. Шамова. — 2-е изд., испр. — Л.: Машиностроение, 1989. — 79 с. — (Библиотечка высокочастотника-термиста; Вып. 11). — 2950 экз. — ISBN 5-217-00572-6.

Видеообзор индукционный нагреватель

В качестве преобразователя был изготовлен инвертор, который работает на низковольтных полевых транзисторах от мощного источника постоянного тока 12 В. Во время работ по регулировке аппарата применялся кислотный аккумулятор от легкового автомобиля. Первые включения прибора производились от напряжения 6 В (использовались не все банки аккумулятора).

Задающий генератор на микросхеме TL494 был подключен к маломощному регулируемому источнику питания от 0 до 15 В. Затем для его питания использовали компьютерный блок питания. На первом этапе необходимо было обеспечить устойчивую генерацию выходного сигнала генератора. Вопрос о том, что при пониженном питании инвертора не обеспечивается оптимальное согласование выходного трансформатора и т.д., рассчитанного на питание от 12 В, не стоял!

О форме выходных импульсов во время предварительных испытаний инвертора мы просто не думали! Важно было получить одинаковую форму и амплитуду на выходах TL494 и транзисторах драйверов. Большого опыта работы с силовой электроникой ни у меня, ни у моих воспитанников не было, поэтому мы “осторожничали, чтобы не наделать проблем” с выходными транзисторами и трансформаторами

Схема индукционного нагревателя

За основу преобразователя была выбрана принципиальная схема инвертора см. рис. 1. В качестве транзисторов драйверов применялись отечественные кремниевые транзисторы КТ816 и другие, аналогичные по параметрам. Усиленные прямоугольные импульсы формы “меандр” через ограничивающие резисторы поступают на затворы мощных (MOSFET) полевых транзисторов IRF. Мощный двухтактный выходной каскад на полевых транзисторах усиливает прямоугольные импульсы до необходимого уровня.

Нагрузкой выходного каскада является импульсный выходной трансформатор на ферритовом сердечнике. В каждом плече выходного каскада в нашем случае использовалось не более двух транзисторов. Когда добавляли транзисторы, напряжение (входное) на затворах мосфетов уменьшалось, соответственно выходная мощность оставалась на уровне примерно 200…300 Вт. Возможностей подбирать идентичные пары транзисторов драйверов, как и выходных полевых транзисторов, в наших условиях (ввиду отсутствия финансовой поддержки и т.д.) не представляется возможным, поэтому мы остановились на “достигнутых результатах!”.

Выходной трансформатор был использован самодельный. Сердечники — от компьютерных блоков питания. Трансформаторы из БП предварительно были хорошо “прокипячены в воде” (чтобы аккуратно разобрать трансформаторы!). Каркасы использованы от тех же трансформаторов. Для экспериментов изготовили несколько трансформаторов с различным числом витков первичной и вторичной обмоток.

Первичная обмотка состояла из двух половинок по 5… 10 витков ленты, изготовленной из одножильного медного провода диаметром каждой жилы около 0,5 мм, а вторичная — “до полного заполнения” каркаса одножильным проводом. В результате получился трансформатор, на выходе которого присутствовало напряжение около 170…190 В! Под нагрузкой напряжение понижалось до 150…160 В.

Этого напряжения и мощности оказалось достаточно, чтобы вихревой индукционный нагреватель выполнял свою основную функцию — нагревал воду в трубе до 80…90 градусов. Ввиду небольшой протяженности нагревателя (системы труб), дополнительный насос для перемещения воды в трубе не понадобился. После изготовления и настройки инвертора был изготовлен мощный блок питания от сети переменного тока, представляющий обычный,

мостовой двухполупериодный выпрямитель с выходным напряжением около 12В постоянного тока. Определенной проблемой для нас было приобретение мощного, понижающего трансформатора. Ведутся работы по усовершенствованию инвертора. Рабочий образец инвертора вихревого индукционного нагревателя (см. рис. 2-3) экспонировался на региональной выставке “Дети. Техника. Творчество” в городе Белгород и занял второе место среди экспонатов в своем разделе.

Виды

Вихревые токи замыкаются по контуру, ограниченному магнитным полем индуктора. Поэтому нагрев токопроводящих элементов возможен как внутри катушки, так и с внешней ее стороны.

  • Поэтому индукционные печи бывают двух типов:
  • канальные, в которых емкостью для плавки металлов являются каналы, расположенные вокруг индуктора, а внутри него расположен сердечник;
  • тигельные, в них используется специальная емкость — тигель, выполненный из жаропрочного материала, обычно съемный.

Канальная печь слишком габаритная и рассчитана на промышленные объемы плавки металлов. Её используют при выплавке чугуна, алюминия и других цветных металлов.Тигельная печь довольно компактна, ей пользуются ювелиры, радиолюбители, такую печь можно собрать своими руками и применять в домашних условиях.

Реализация в бытовых условиях

Индукционное отопление ещё не завоевало в достаточной степени рынок из-за высокой стоимости самой системы обогрева. Так, например, для промышленных предприятий подобная система обойдётся в 100 000 рублей, для бытового использования – от 25 000 руб. и выше. Поэтому вполне понятен интерес к схемам, которые позволяют создать самодельный индукционный нагреватель своими руками

Индукционный котел отопления

На базе трансформатора

Основным элементом системы индукционного отопления с трансформатором станет само устройство, у которого есть первичная и вторичная обмотки. Вихревые потоки будут формироваться в первичной обмотке и создадут электромагнитное индукционное поле. Это поле будет воздействовать на вторичную, которая и есть, по сути, индукционный нагреватель, реализованный физически в виде корпуса котла отопления. Именно вторичная короткозамкнутая обмотка передает энергию теплоносителю.

Вторичная короткозамкнутая обмотка трансформатора

Главными элементами установки индукционного нагрева являются:

  • сердечник;
  • обмотка;
  • два вида изоляции – тепло- и электроизоляция.

Сердечник – это две ферримагнитные трубки разного диаметра с толщиной стенок не менее 10 мм, вваренные друг в друга. Тороидальная обмотка из медного провода производится по внешней трубке. Необходимо наложить от 85 до 100 витков с равным расстоянием между витками. Переменный ток, изменяясь во времени, создаёт вихревые потоки в замкнутом контуре, которые и нагревают сердечник, следовательно, и теплоноситель, осуществляя индукционный нагрев.

 С использованием высокочастотного сварочного инвертора

Индукционный нагреватель может быть создан с использованием сварочного инвертора, где главными компонентами схемы служат генератор переменного тока, индуктор и нагревательный элемент.

Генератор используется для преобразования стандартной частоты в сети электропитания 50 Гц в в ток с более высокой частотой. Этот модулированный ток подаётся на цилиндрическую катушку-индуктор, где в качестве обмотки используется медная проволока.

Медная проволока для обмотки

Катушка создаёт переменное магнитное поле, вектор которого меняется с заданной генератором частотой. Созданные вихревые токи, индуцированные магнитным полем, производят нагрев металлического элемента, который передаёт энергию теплоносителю. Таким образом реализуется ещё одна схема индукционного отопления, выполненная своими руками.

Нагревательный элемент тоже может быть создан своими руками из нарезанной металлической проволоки длиной около 5 мм и отрезка полимерной трубы, в которую помещается металл. При установке вентилей сверху и снизу трубы следует проверить плотность наполнения – не должно оставаться свободного пространства. Согласно схеме поверх трубы накладывается около 100 витков медной проводки, которая и является индуктором, подключаемым к клеммам генератора. Индукционный нагрев медной проволоки происходит за счёт вихревых токов, формируемых переменным магнитным полем.

Немного теории

При конструировании самодельной «индукционки» нужно твердо помнить: минимум потребляемой мощности не соответствует максимуму КПД, и наоборот. Минимальную мощность от сети печка возьмет при работе на основной резонансной частоте, Поз. 1 на рис. Болванка/шихта при этом (и на более низких, дорезонансных частотах) работает как один короткозамкнутый виток, а в расплаве наблюдается всего одна конвективная ячейка.

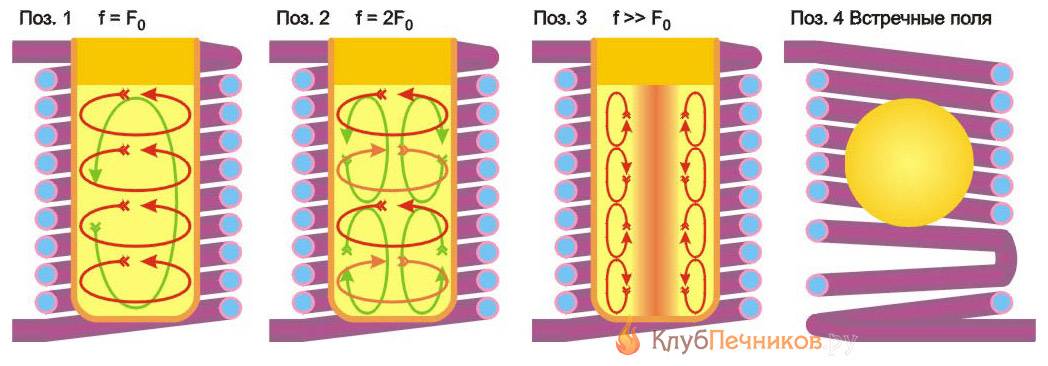

Режимы работы тигельной индукционной печи

В режиме основного резонанса в печке на 2-3 кВт можно расплавить до 0,5 кг стали, но разогрев шихты/заготовки займет до часа и более. Соответственно, общее потребление электричества от сети будет большим, а общий КПД – низким. На дорезонансных частотах – еще ниже.

Вследствие этого индукционные печи для плавки металла работают чаще всего на 2-й, 3-й и др. высших гармониках (Поз. 2 на рис.) Требуемая для разогрева/расплавления мощность при этом возрастает; для того же полкило стали на 2-й понадобится 7-8 кВт, на 3-ей 10-12 кВт. Но прогрев происходит очень быстро, за минуты или доли минут. Поэтому и КПД выходит высокий: печка не успевает «съесть» много, как расплав уже можно лить.

У печей на гармониках есть важнейшее, даже уникальное достоинство: в расплаве возникает несколько конвективных ячеек, мгновенно и тщательно его перемешивающих. Поэтому можно вести плавку в режиме т. наз. быстрой шихты, получая сплавы, которые в любых других плавильных печах выплавить принципиально невозможно.

Если же «задрать» частоту в 5-6 и более раз выше основной, то КПД несколько (ненамного) падает, но проявляется еще одно замечательное свойство индукционки на гармониках: поверхностный нагрев вследствие скин-эффекта, вытесняющего ЭМП к поверхности заготовки, Поз. 3 на рис. Для плавки этот режим используется редко, но для разогрева заготовок под поверхностную цементацию и закалку – милое дело. Современная техника без такого способа термообработки была бы просто невозможна.

О левитации в индукторе

А теперь проделаем фокус: накрутим первые 1-3 витка индуктора, затем перегнем трубку/шину на 180 градусов, и остальную обмотку навьем в обратном направлении (Поз 4 на рис.) Подключим к генератору, введем в индуктор тигель в шихтой, дадим ток. Дождемся расплавления, уберем тигель. Расплав в индукторе соберется в сферу, которая там останется висеть, пока не выключим генератор. Тогда – упадет вниз.

Эффект электромагнитной левитации расплава используют для очистки металлов путем зонной плавки, для получение высокоточных металлических шариков и микросфер, и т.п. Но для надлежащего результата плавку нужно вести в высоком вакууме, поэтому здесь о левитации в индукторе упомянуто только для сведения.

Создание усложненных приборов

Сделать нагревательную установку ТВЧ своими руками сложнее, но это подвластно радиолюбителям, ведь для ее сбора потребуется схема мультивибратора. Принцип работы аналогичен — вихревые токи, возникающие из взаимодействия металлического наполнителя в центре катушки и ее собственного высокомагнитного поля, нагревают поверхность.

Конструирование ТВЧ-установок

Поскольку даже небольшого размера катушки вырабатывают ток около 100 А, вместе с ними потребуется подключить резонирующую емкость для уравновешивания индукционной тяги. Существует 2 вида рабочих схем для нагревательной ТВЧ в 12 В:

  • целенаправленная электрическая;
  • подключенная к питанию сети.

  • целенаправленная электрическая;
  • подключенная к питанию сети.

В первом случае мини ТВЧ-установку можно собрать за час. Даже при отсутствии сети в 220 В можно использовать такой генератор где угодно, но при наличии автомобильных аккумуляторов как источников питания. Конечно, она недостаточно мощная, чтобы плавить металл, но способна нагреться до высоких температур, необходимых для мелкой работы, например, нагрев ножей и отверток до синего цвета. Для ее создания необходимо приобрести:

  • полевые транзисторы BUZ11, IRFP460, IRFP240;
  • автомобильный аккумулятор от 70 А/ч;
  • высоковольтные конденсаторы.

Вторая схема для индукционной установки нагрева в пластиковом корпусе более сложная, на основе драйвера IR2153, но по ней удобнее выстроить резонанс по регулятору в 100к. Управлять схемой необходимо через адаптер сети с напряжением от 12 В. Силовую часть можно подвести напрямую к основной сети в 220 В, используя диодный мост. Частота резонанса получается 30 кГц. Потребуются следующие элементы:

  • ферритовый сердечник 10 мм и дроссель 20 витков;
  • медная трубка в качестве катушки ТВЧ в 25 витков на оправку 5−8 см;
  • конденсаторы 250 V.

Вихревые нагреватели

Более мощную установку, способную греть болты до желтого цвета, можно собрать по простой схеме. Но при работе выделение тепла будет довольно большим, поэтому рекомендуется устанавливать радиаторы на транзисторы. Также потребуется дроссель, позаимствовать который можно из блока питания любого компьютера, и следующие вспомогательные материалы:

  • стальной ферромагнитный провод;
  • медная проволока в 1,5 мм;
  • полевые транзисторы и диоды под обратное напряжение от 500 В;
  • стабилитроны мощностью 2−3 Вт с расчетом на 15 В;
  • простые резисторы.

Умельцы, знакомые со сваркой и управлением трехфазным трансформатором, способны еще больше повысить КПД устройства при одновременном снижении веса и размера. Для этого нужно сварить основания двух труб, которые послужат как сердечником, так и нагревателем, а в корпус после обмотки вварить два патрубка для осуществления подвода и отвода теплоносителя.
