Гидравлический расчет системы отопления частного дома: пример, расчет объема теплоносителя

Обзор программ для гидравлических вычислений

Прежде всего, с целью упрощения гидравлического расчета внутридомовых систем теплоснабжения лучше обратиться к узкоспециализированным программам. Но их не очень много, хотя выбрать всё же есть из чего. Некоторые из них бесплатные, а иные – в демо вариантах.

Наиболее популярные программы для расчета гидравлики отопительной сети:

  1. «Oventrop CO» – ПО вполне справится с расчетами для загородного домовладения для однотрубной/двухтрубной системы. У нее широкий потенциал: от выбора Ду труб до выполнения анализов расхода теплоносителя. Все итоги можно перевести в Виндовс, работает программа бесплатно.
  2. «Instal-Therm HCR» способна рассчитать схему радиаторного и наружного теплоснабжения. В нее включены еще 3 ПО: San для любой воды, Heat&Energy – для определения потерь тепла и Scan – для анализа схем отопления. Распространяется бесплатно в виде пробной версии.
  3. «HERZ C.O.» – бесплатное ПО для гидравлического расчёта одно и двухтрубной схемы теплоснабжения, как для новых, так и для отремонтированных помещениях, с водяным и гликолиевым теплоносителем. Программа обладает свидетельство качества ООО ЦСПС.

Подбор счётчиков тепла

Подбор счётчика тепла осуществляется исходя из технических условий теплоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к:

  • схеме учёта
  • составу узла учёта
  • погрешности измерений
  • составу и глубине архива
  • динамическому диапазону датчика расхода
  • наличию устройств съёма и передачи данных

Для коммерческих расчётов допускаются только сертифицированные счётчики тепловой энергии зарегистрированные в Государственном реестре средств измерительной техники. В Украине запрещено использовать для коммерческих расчётов счётчики тепловой энергии датчики расхода которых имеют динамический диапазон менее чем 1:10.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

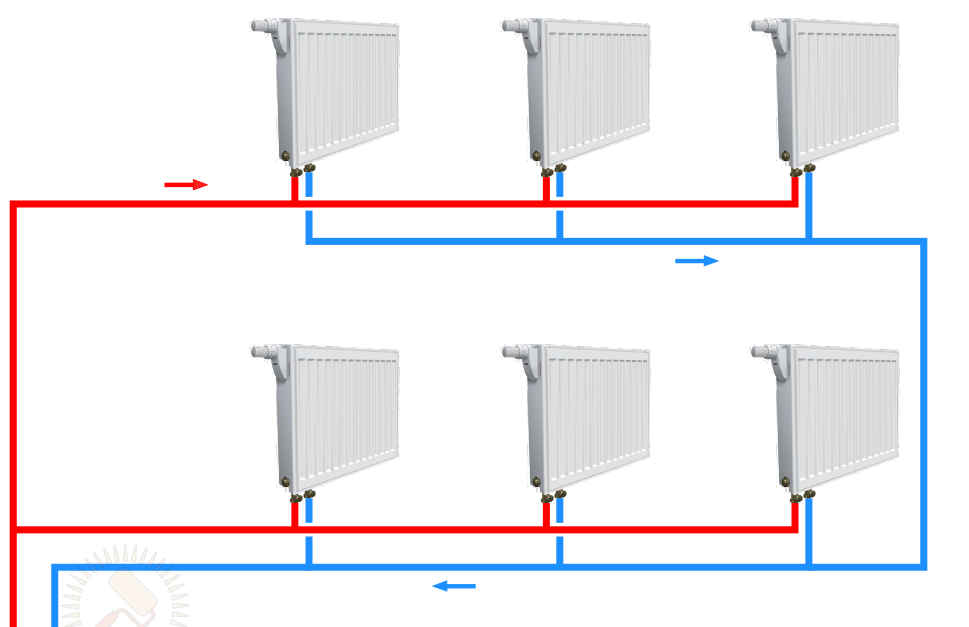

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

  1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

  2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
  3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

  • для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
  • для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участкаДлина участка в метрахКоличество приборов а участке, шт.
1-21,81
2-33,01
3-42,82
4-52,92

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.

О специальных программах для расчетов

Программа Oventrop CO

Это абсолютно бесплатная программа, которая широко применяется для того, чтобы рассчитать загородный дом. Необходимо всего лишь предварительно задать все необходимые настройки и указать приборы отопления, трубы – далее можно с легкостью прорабатывать новые системы. Более того, при желании вы сможете корректировать уже наличествующую систему. Это осуществляется следующим образом: мощность уже имеющихся приборов подбирается в соответствии с требованиями отапливаемого здания.

Оба способа проектировки превосходно объединены в едином программном обеспечении, что дает возможность создавать новые проекты и производить регулировку старых. Вне зависимости от способа программа сама подбирает настройку арматуры. Касаемо интересующих нас расчетов, то Oventrop CO дает просто неограниченные возможности – от анализа расхода теплоносителя до диаметра труб. Вся информация выводится в виде рисунков, таблиц или схем.

Программа HERZ C.O.

Еще один представитель бесплатных программ, позволяющий произвести расчет любого рода отопительной системы. Утилита характеризуется тем, что позволяет производить такие расчеты даже в новых или недавно реконструированных объектах, в которых теплоносителем является гликолей. Соответствует всем мировым требованиям, следовательно, владеет всеми необходимыми сертификатами.

Ниже приведены основные возможности, которые может предоставить вам немецкая HERZ C.O.

  1. Подобрать трубопровод по диаметру.
  2. Снизить давление в кольцах циркуляции путем автоподбора параметров вентилей.
  3. Настроить «регулировщиков» разницы в давлении.
  4. Учесть необходимые параметры вентилей термостатики.
  5. Проанализировать будущий расход теплоносителя, а также определить снижение давления в системе.
  6. Вычислить гидравлическое сопротивление колец циркуляции.

Чтобы вам было удобнее пользоваться программой, всю информацию можно вводить в графическом виде. В результате утилита выдаст вам поэтажный план строения.

Важная информация! Еще одной отличительной чертой программы является так называемая контекстная помощь. Она дает возможность подробнее узнать о вводимой команде или каком-либо показателе.

Также доступно открытие сразу нескольких окон (что большая редкость для подобного рода продуктов), благодаря чему вы сможете изучать несколько типов информации одновременно. Возможна работа с принтерами и плоттерами – она крайне просто организована, каждый лист, который планируется распечатать, можно предварительно посмотреть.

Программа Instal-Therm HCR

Еще одна утилита, дающая возможность с предельной точностью рассчитать поверхностную либо радиаторную систему. Она не идет в одиночку, а поставляется в пакете, куда помимо нее входят еще программы для создания чертежей, проектировки подачи горячей/холодной воды, а также для определения теплопотерь.

Ниже мы привели основные вычислительные способности данной программы.

  1. Подбор диаметра будущего трубопровода.
  2. Подбор отопительных приборов, при котором учитывается охлаждения теплоносителя в магистрали.
  3. Определение размеров муфт, фитингов и тройников.
  4. Гидравлический расчет системы отопления.
  5. Подбор мощности насосов (иными словами, высоты поднятия жидкости), которые установлены по периметру.
  6. Автоматическая регулировка необходимой температуры.

Характерно то, что программа доступна бесплатно исключительно в демо-версии, имеющей целый ряд ограничений. Прежде всего, в ней (равно как и в большинстве бесплатных утилит) вы не сможете ни импортировать полученные результаты, ни распечатать их. Кроме того, вы сможете создать только три проекта – для большего требуется покупка программы. Зато! Вы можете изменять эти три проекта неограниченное количество раз! наконец, все проекты сохраняются в специальном доработанном формате, который не сможет прочесть ни одна лицензированная или, разумеется, пробная программа.

В качестве заключения

Сегодня регулирующие системы отопления, в которых показатель тепла перманентно изменяется, нуждаются в постоянном мониторинге и контроле. Но если не знать современный рынок, то едва ли удастся правильно подобрать арматуру. Так что идеальный вариант для расчета системы – воспользоваться одной из специальных программ, которая включала бы в себя большой каталог параметров и данных. От того, насколько правильно будет произведен расчет, будет зависеть не только эффективность отопления, но и первоначальные финансовые затраты на ее монтаж.

Подбор радиаторов для загородного дома

После того как найдены потери тепла в доме, можно приступить к подбору радиаторов, необходимых для отопления комнат. Для этого можно воспользоваться простой формулой: площадь отапливаемой комнаты умножается на 100 и делится на мощность секции радиатора.

Площадь комнаты: так как радиатор рассчитывают для отопления одной комнаты, не нужно искать площадь всего дома. Если соседняя комната остается без отопления, то расчеты нужно производить с учетом потерь на теплопередачу.

Что касается мощности секции радиатора, то она индивидуальна. Величина зависит от материала, из которого изготовлена батарея. Среднее значение,соответствующее большинству современных радиаторов и которое рекомендуют использовать специалисты, — 180-200 Вт.

Для более детального расчета можно использовать калькулятор расчета мощности для выбора количества секций.

Гидравлический расчет

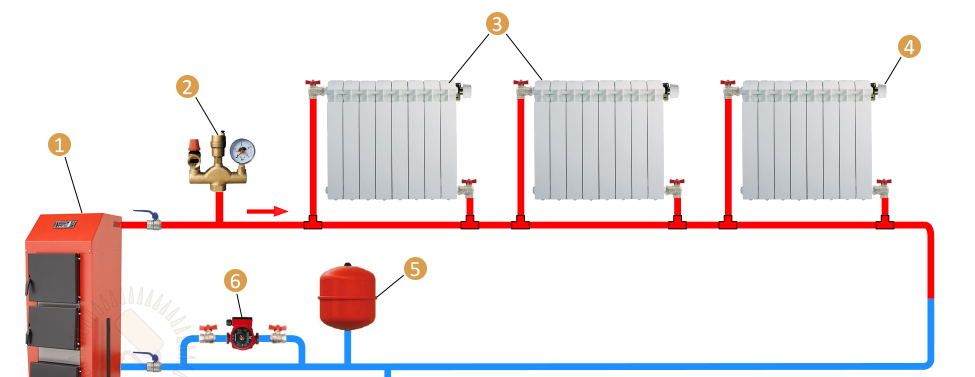

Схема однотрубной системы отопления.

Под гидравлическим расчетом понимают нахождение диаметра труб и характеристик насосов, которые будут использованы в системе отопления.

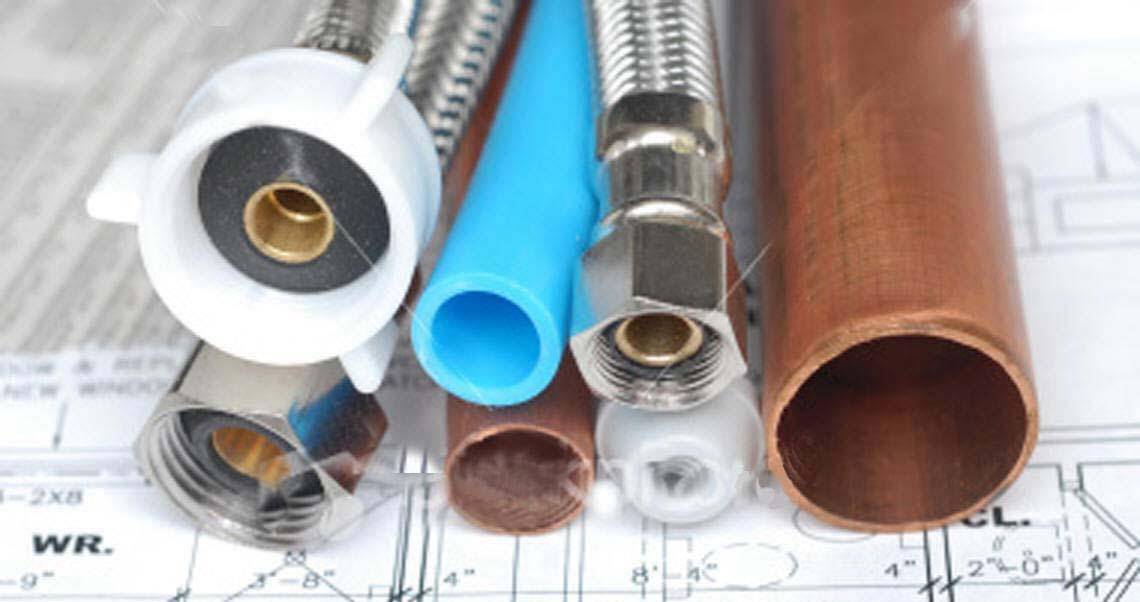

На рынках строительных материалов предлагают достаточно большой выбор труб, которые можно разделить на:

  1. Медные.
  2. Полимерные (полиэтиленовые, металлопластиковые, армированные алюминием, полипропиленовые).
  3. Стальные, нержавеющие, оцинкованные.

Стальные трубы сильно подвержены коррозии, для монтажа необходимы сварочные работы. От этих недостатков избавлены трубы из оцинкованной стали, они не ржавеют, а при их монтаже можно обойтись без сварки, используя соединения на резьбе. Однако трубопроводы из этих материалов достаточно тяжелые , а работа по их установке требует определенной квалификации.

Недостатки, которые есть у металлических труб, полностью отсутствуют у полимерных труб, из которых выгодно выделяются металлопластиковые системы, состоящие из алюминиевых труб, изнутри и снаружи покрытых пластиком.

К их основным достоинствам относятся:

  1. Непроницаемость кислородом, что позволяет избежать коррозии.
  2. Высокая прочность.
  3. Малое гидравлическое сопротивление.
  4. Не требуется специальное оборудование для монтажа.
  5. Антистатичность.
  6. Медленное отложение осадка на внутренних стенках.

Собираются металлопластиковые трубы при помощи прессовых или резьбовых соединений, что позволяет сэкономить на монтаже. Для наладки используют шаровые краны, тройники, отводы, отличающиеся долговечностью и надежностью.

Также распространены трубы из полипропилена, способные выдержать высокий (до 1000°С) и долговременный нагрев.

Порядок расчета гидравлических параметров отопления


Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб


Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

  • Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
  • Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.


Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

  • V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
  • Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
  • G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения – м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт


таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали


Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

  • Протяженность трубы на участке, м.п;
  • Диаметр магистрали. Порядок вычислений описан выше;
  • Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
  • Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
  • Плотность воды при температуре +80°С составит 971,8 кг/м³.

Зная эти данные можно сделать упрощенный гидравлический расчет отопительной системы. Результат подобных вычислений можно увидеть в таблице. При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

· снижение быстродействия системы (увеличение тепловой инерции).

Для обеспечения минимизации капитальных затрат по второму экономическому условию — диаметры трубопроводов и арматуры должны быть наименьшими, но не приводящими при расчетном расходе теплоносителя к появлению гидравлических шумов в трубопроводах и запорно-регулирующей арматуре системы отопления, которые возникают при значениях скорости теплоносителя 0,6–1,5 м/с в зависимости от величины коэффициента местного сопротивления.

Очевидно, что при противоположной направленности приведенных требований к величине определяемого диаметра трубопровода существует область целесообразных значений скорости движения теплоносителя. Как показывает опыт строительства и эксплуатации систем отопления, а также сопоставление капитальных и эксплуатационных затрат, оптимальная область значений скоростей движения теплоносителя находится в пределах 0,3…0,7 м/с. При этом удельные потери давления будут составлять 45…280 Па/м для полимерных трубопроводов и 60…480 Па/м для стальных водогазопроводных труб.

Учитывая более высокую стоимость трубопроводов из полимерных материалов, целесообразно придерживаться более высоких скоростей движения теплоносителя в них для предотвращения увеличения капиталовложений при строительстве. При этом эксплуатационные затраты (гидравлические потери давления) в трубах из полимерных материалов в сравнении со стальными трубами будут меньше или оставаться на том же уровне благодаря значительно более низкой величине коэффициента гидравлического трения.

Получить полный текст

Для определения внутреннего диаметра трубопровода dвн

на расчетном участке системы отопления при известном транспортируемом тепловом потоке и разности температур в подающем и обратном трубопроводах∆tco= 90 – 70 = 20°С (для двухтрубных систем отопления) или расходе теплоносителя удобно пользоваться таблицей 1.

Таблица 1. Определение внутреннего диаметра трубопроводов системы отопления

Дальнейший выбор трубопроводов для инженерных систем жизнеобеспечения, в том числе и отопления, заключается в определении типа трубы, которая при планируемых условиях эксплуатации обеспечит максимальную надежность и долговечность. Столь высокие требования объясняются тем, что трубопроводы систем горячего и холодного водоснабжения, отопления, теплоснабжения установок вентиляции и кондиционирования воздуха, газоснабжения и других инженерных систем проходят практически через весь объем здания.

Таблица 2

Стоимость трубопроводов всех инженерных систем в сравнении со стоимостью здания — менее 0,1%, а авария или замена трубопроводов при их сроке эксплуатации менее срока эксплуатации здания приводит к значительным дополнительным затратам на косметический или капитальный ремонты, не говоря о возможных убытках при аварии на восстановление оборудования и материальных ценностей, находящихся в здании.

Все трубы промышленного изготовления, которые применяют в системах отопления, можно разделить на две большие группы — металлические и неметаллические. Главная отличительная особенность металлических труб — механическая прочность, неметаллических — долговечность.

На основании предварительно определенного внутреннего диаметра трубопровода принимают соответствующий диаметр условного прохода dy

для металлических труб или наружный диаметр и толщину стенки трубыdн x sдля полимерных (металлополимерных) трубопроводов.

Разные типы труб имеют различные механические, гидравлические и эксплуатационные характеристики, оказывающие различное влияние на процессы гидродинамики и распределения тепловых потоков в системе отопления.

Известно, что при снижении гидравлических потерь давления на трение при движении теплоносителя в трубах повышается эффективность регулирования расходом теплоносителя (тепловым потоком) отопительного прибора за счет увеличения (перераспределения) срабатываемого располагаемого давления на регулируемых вручную или автоматически вентилях, кранах, клапанах или другой арматуре. При этом говорят о росте авторитета регулирующего вентиля. Под авторитетом регулирующей арматуры следует понимать долю располагаемого на регулируемом участке давления, которая расходуется на преодоление местного сопротивления вентиля (клапана) при движении теплоносителя.

Определение потерь давления в трубах

Сопротивление потерь давления в контуре, по которому циркулирует теплоноситель, определяется как их суммарное значение для всех отдельных составляющих. К последним относят:

  • потери в первичном контуре, обозначаемые как ∆Plk;
  • местные издержки теплоносителя (∆Plм);
  • падение давления в особых зонах, называемых “генераторами тепла” под обозначением ∆Pтг;
  • потери внутри встроенной теплообменной системы ∆Pто.

После суммирования этих величин получается искомый показатель, характеризующий полное гидравлическое сопротивление системы ∆Pсо.

Помимо этого обобщенного метода существуют другие способы, позволяющие определить потери напора в трубах из полипропилена. Один из них основан на сравнении двух показателей, привязанных к началу и концу трубопровода. В этом случае вычислить потерю давления можно простым вычитанием начального и конечного его значений, определяемых по двум манометрам.

Еще один вариант вычисления искомого показателя основан на применении более сложной формулы, учитывающей все факторы, которые влияют на характеристики теплового потока. Приводимое ниже соотношение в первую очередь учитывает потерю напора жидкости из-за большой длины трубопровода.

  • h – потери напора жидкости, в исследуемом случае измеряемые в метрах.
  • λ – коэффициент гидравлического сопротивления (или трения), определяемый по другим расчетным методикам.
  • L – общая длина обслуживаемого трубопровода, которая измеряется в погонных метрах.
  • D –внутренний типоразмер трубы, определяющий объем потока теплоносителя.
  • V – скорость тока жидкости, измеряемая в стандартных единицах (метр за секунду).
  • Символ g – это ускорение свободного падения, равное 9,81 м/сек2.

Потери давления происходят из-за трения жидкости о внутреннюю поверхность труб

Большой интерес представляют потери, вызванные высоким коэффициентом гидравлического трения. Он зависит от шероховатости внутренних поверхностей труб. Используемые в этом случае соотношения справедливы лишь для трубных заготовок стандартной круглой формы. Окончательная формула для их нахождения выглядит так:

  • V – скорость перемещения водных масс, измеряемая в метрах/секунду.
  • D – внутренний диаметр, определяющий свободное пространство для перемещения теплоносителя.
  • Стоящий в знаменателе коэффициент указывает на кинематическую вязкость жидкости.

Последний показатель относится к постоянным величинам и находится по специальным таблицам, в больших количествах опубликованным в Интернете.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.


Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.


Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.


Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

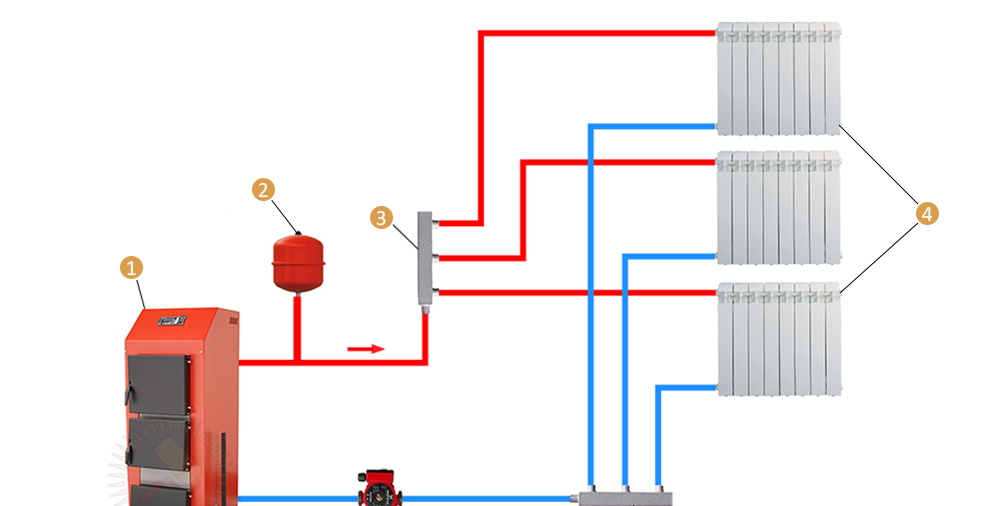

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

  • Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
  • Р. Яушовец «Гидравлика — сердце водяного отопления».
  • Пособие «Гидравлика котельных» от компании De Dietrich.
  • А. Савельев «Отопление дома. Расчёт и монтаж систем».
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
