Как выбрать газовый напольные двухконтурный котел отопления для дома

Газовый котел — популярное и самое экономичное решение

Газовые отопительные котлы наиболее популярны в нашей стране, особенно если населенный пункт газифицирован. Популярно газовое отопление потому, что затраты на топливо будут минимум в 3 раза ниже, чем при любом другом виде отопления, а по сравнению с электрическим отоплением — в 8-10 раз.

Проблема выбора газового котла сводится к выбору одноконтурной или двухконтурной модели. Выбор одноконтурного газового котла лишает вас возможности оборудовать горячее водоснабжение без покупки дополнительного оборудования. Одноконтурные котлы имеют привлекательные, низкие, цены и низкий расход газа.

Двухконтурные котлы помогают получить горячее водоснабжение, не затрачивая дополнительных средств на оборудование ГВС. По сути двухконтурные газовые котлы совмещают в себе газовую колонку и отопительный котел в одном корпусе. Особенно привлекательны двухконтурные газовые котлы, оборудованные встроенным бойлером на 150-180 литров, но цена этих котлов несколько завышена, да и для установки потребуется отдельное помещение котельной, что не всегда возможно. Зато будет возможность помыть посуду или принять душ горячей водой нагретой проточным способом.

Двухконтурные газовые котлы выпускают как с раздельными теплообменниками, так и с битермическими (один теплообменник для отопления и горячего водоснабжения). Котлы с битермическими теплообменниками дешевы, имеют небольшой вес и габариты, поэтому часто выпускаются в настенном исполнении. Недостаток битермических котлов один — теплообменник неремонтопригоден, поэтому при выходе из строя требует замены на новый. Котлы с двумя теплообменниками более надежны, ведь при выходе вторичного теплообменника, предназначенного для горячей воды, отопление не выйдет из строя.

Теплообменник может быть сделан из стали или из чугуна. Чугунные теплообменники надежны и долговечны, но котлы на их основе имеют чрезмерно большой вес, поэтому выпускаются только в напольном исполнении. Стальные теплообменники служат меньше, но отопительные котлы на их основе легче и проще в монтаже. Чугунные котлы при правильной эксплуатации прослужат 40-45 лет, а котлы со стальными теплообменниками до 25 лет.

Газовые котлы принято различать по типу камеры сгорания. Промышленность выпускает как атмосферные котлы — с открытой камерой сгорания, так и котлы с турбонаддувом — с закрытой камерой сгорания. Котлы с открытой камерой сгорания берут воздух необходимый для сжигания газа из помещения, а котлы с турбонаддувом забирают воздух на улице и туда же отправляют дымовые газы. Если учесть, что на каждый кубометр природного газа требуется порядка 10м3 воздуха, то за сутки котел с открытой камерой сгорания скушает около 120-200 кубометров воздуха. Поэтому устанавливая атмосферные котлы следует заботиться о вентиляции и об удалении угарного газа за счет устройства хорошего дымохода.

Котлы с турбонаддувом и закрытой газовой горелкой удобны, экономичны и позволяют удалять дым через отверстие в стене, при помощи коаксиального дымохода. Наддув в газовых котлах закрытого типа осуществляется электрическим вентилятором, поэтому газовые котлы закрытого типа не автономны — отключение электроэнергии остановит всю систему отопления. Выход здесь только один — оборудование дома источником бесперебойного питания, который будет питать газовый котел при пропадании сетевого напряжения.

Все газовые котлы приходится растапливать. Одни котлы растапливают вручную — поднося горящую спичку к запальнику, другие — оборудованы пьезорозжигом, а третьи, самые современные, имеют электрический розжиг. Самый выгодный розжиг — электрический. Не требуется держать постоянно горящий фитиль, но работа такого котла зависит от наличия электроэнергии.

Кстати, газовые котлы давно перешагнули порог 100% КПД. Современные конденсационные котлы имеют КПД 105-109%, за счет наличия водяного экономайзера, повышающего производительность и уменьшающего расход голубого топлива. Единственный минус конденсационных котлов — высокая стоимость, примерно в 2 раза выше обычных газовых котлов.

Плюсы и минусы двухконтурной напольной модели

Напольные двухконтурные газовые котлы отопления уступают настенным в отношении компактности, под них требуется отдельное помещение.

Но преимуществ у них больше:

• нет ограничений по мощности, можно отапливать дома с большой площадью;
• рабочие узлы выполняются из чугуна. Чугунная модель долговечнее и надежнее стальной. У такого теплообменника выше инерция. А вес при напольной установке роли не играет;
• по функционалу и разнообразию модельного ряда напольные котлы сегодня не уступают настенным, вопрос только в цене. Чем сложнее и мощнее модель, тем она дороже.

Главное преимущество двух контуров очевидно: нет необходимости нагревать отдельно воду для хозяйственных и санитарных целей.

Минусы:

• в домах с большой площадью пользоваться контуром ГВС не всегда удобно, т.к. потребительские точки могут быть существенно удалены от теплообменника. В этом случае ждать горячей воды приходится долго. Желательно, чтобы расстояние между котлом и точкой потребления не превышало 7 метров;
• при открытии горячего крана трехходовой клапан котла переключает котел с отопления на ГВС. Если горячий кран открыт длительное время, теплоноситель в системе обогрева начинает остывать. Это не критично для больших домов с длинными отопительными контурами. Если дом/контур небольшой, на разогрев теплоносителя заново будет расходоваться дополнительная энергия.

Водяное отопление с газовым котлом

При наличии возможности газификации оптимальным вариантом отопления частного дома является водяное отопление на базе газового котла. Это дает возможность решения нескольких задач:

1. Собственно отопление помещений дома;
2. Производства горячей воды;
3. Подключения к системе отопления других зданий на участке;
4. Подогрева воздуха в системе приточной вентиляции;
5. Сооружения встроенных систем отопления – теплых полов и стен;
6. Нагрева воды в бассейне (при наличии такового).

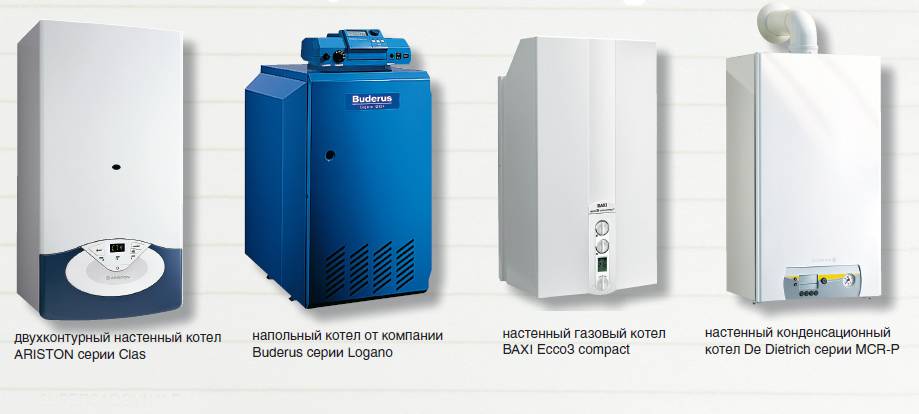

Базовым элементом комплекса является газовый котел. По способу установки и размещения котлы делят на 2 вида:

1. Настенные;
2. Напольные.

Настенный газовый котел отопления (со снятой передней панелью)

Настенные котлы обычно оснащаются всем необходимым оборудованием – расширительным баком, группой безопасности, насосом для циркуляции, представляют из себя мини-котельную. Они имеют ограничение по тепловой мощности в пределах 30 – 40 кВт.

Более мощные котлоагрегаты производятся в напольном исполнении. Они реже комплектуются встроенным оборудованием – его необходимо приобрести и смонтировать отдельно. Теплообменные аппараты устройств выполняются из стали (в т.ч. нержавеющей), чугуна, реже – меди. Наиболее надежными считаются теплообменники из чугуна (применяются только в напольных моделях), нержавеющей стали. Медь стоит дороже и зачастую склонна к прогоранию, поэтому применяется редко.

По способу удаления продуктов сгорания и характеру горения агрегаты делят на 2 группы:

1. С открытой камерой сгорания и естественным дымоудалением, атмосферные;
2. С закрытой камерой сгорания и принудительным удалением дыма, турбированные.

При работе атмосферных котлов воздух для процесса горения забирается из помещения, посредством естественной тяги.

Стальная дымовая труба напольного газового котла

Работа котлов такого типа требует строительства дымовой трубы, дым удаляется через нее естественной тягой.

Коаксиальный дымоход котла

Турбированные котлы оснащены вентилятором для забора воздуха и выброса дыма через коаксиальный дымоход (труба в трубе) или комплект раздельных дымовых труб. Агрегаты этого вида имеют повышенный КПД.

По наличию функции производства воды котлы делят на 3 типа:

• Одноконтурные – только для нужд отопления;
• Двухконтурные – с вторичным теплообменником ГВС;
• Со встроенным бойлером.

Лучшим решением для реализации нужд ГВС является использование отдельного бойлера косвенного нагрева – подключение БКН к одноконтурным котлам производится различными способами. При небольших объемах горячего водопотребления достаточно двухконтурного котла, при нормальном и увеличенном использовании горячей воды устанавливают бойлер – он хранит запас нагретой воды.

Организация водяного отопления на базе газового котла имеет массу вариантов и технических решений, реализуется в следующих направлениях:

1. Отопление помещений радиаторами, конвекторами, теплыми полами;
2. Подогрев воздуха в калориферах приточной вентиляции;
3. Производство горячей воды;
4. Подключение и обогрев отдельных строений – гаража, бани и других.

Двухтрубное боковое подключение радиатора отопления

Системы водяного отопления оснащаются различными нагревательными приборами – радиаторами, конвекторами, регистрами. Обвязка приборов отопления производится по 4 схемам:

• Однотрубная;
• Двухтрубная;
• Коллекторная (лучевая);
• Комбинированная.

Отдельной конфигурацией водяного отопления является комплекс обогрева теплыми полами, оно может выполнять как основную, так и вспомогательную функцию.

Контуры водяных теплых полов

Движение теплоносителя в системах газового водяного отопления реализуется 3 способами:

1. Естественная (гравитационная) циркуляция;
2. Принудительная циркуляция с помощью насоса;
3. Комбинированная циркуляция – попеременное использование первых двух видов.

Для оптимизации работы комплекса отопления могут использоваться различные устройства – гидрострелка, коллекторы, теплоаккумулятор, балансировочная и терморегулирующая арматура, системы комнатной и погодозависимой автоматики, дистанционное управление, программирование режимов и другое.

Газовое отопление – наиболее выгодное решение для обогрева частного дома, реализации других задач. На первых этапах отопление газом требует вложения сил и средств, зато впоследствии быстро окупает себя, качественно обеспечивает необходимый уровень комфорта для человека.

(Просмотров 605 , 1 сегодня)

Рекомендуем прочитать:

Проточные и накопительные газовые водонагреватели

Как правильно выбрать унитаз

Замена стояков отопления с радиаторами

Виды отопления

Варианты отопления загородного дома

Подключение газового напольного котла

Конструктивные особенности современных моделей

Изначально, все котлоагрегаты проектировались для гравитационных систем отопления. Другими словами, циркуляция теплоносителя по контуру осуществлялась за счет разницы плотности горячего и холодного теплоносителя. Нагретая вода легче холодной. Поднимаясь в верхнюю точку системы отопления, она вытесняла собой более холодную, что вызывало естественное движение теплоносителя по контуру. Малейшая ошибка при монтаже, просчет в конструкции отопительной системы и расчетах сечения трубопровода могли вызвать остановку теплоносителя, что сводило эффективность работы котла к нулевой отметке.

Современные котлоагрегаты оснащаются мощными встроенными циркуляционными насосами, которые в считанные минуты перемещают нагретый теплоноситель по отопительному контуру.

Нагреваясь, жидкость расширяется (школьный курс физики 5 класс). При расширении теплоносителя увеличивается давление на внутренние стенки трубопровода. Чем выше нагрев, тем больше давление в трубопроводе. Излишеки увеличившейся в объеме жидкости вытесняются в расширительный бак, который обычно устанавливался в верхней точке отопительного контура.

…

Современные бытовые котельные установки оснащаются встроенным расширительным баком мембранного типа.

В котлоагрегатах прошлого века повсеместно устанавливались двухступенчатые газовые горелки. Первые имели только два положения: работа на 100% мощности и отключение. Более поздние разработки трехступенчатых горелок позволили регулировать подачу газа на 50, 100%. Такая работа газогорелочного устройства приводила к быстрому износу устройства и большому расходу топлива.

В современных газовых теплогенераторах используются модулируемые горелки, мощность которых регулируется автоматически в зависимости от температуры теплоносителя, режима работы установки и пр. Такое нововведение позволило современным котлам экономить от 15 до 25 % газа.

Вывод: конструктивно, современные модели газового отопительного оборудования отличаются от аналогичных установок конца XX века наличием встроенного циркуляционного насоса, интегрированного расширительного бака и системой автоматической подачи и регулировки топлива. Это все, что касается наполнения котлоагрегатов. Значительные изменения произошли в автоматике, которая позволила владельцу не заботиться о безопасности при работе оборудования. Для лучшего понимания конструкции, рекомендуем посмотреть видеоролик об основных узлах и элементах газового теплогенератора:

Параметры для оценки

При выборе котла нужно учитывать надежность, мощность, производительность Известность марки отопителя не всегда является подтверждением его качества или функциональности. Выбирать котельный агрегат для напольного монтажа лучше по нескольким критериям.

Надежность

Данный показатель зависит от материала корпуса и теплообменника. Надежный агрегат должен иметь чугунный корпус, оснащаться системой автоматической регулировки. Прочность и длительность эксплуатации теплообменника также определяется материалом:

• стальные не подвергаются скачкам температуры, но могут ржаветь и протекать;
• чугунные отличает надежность, но они могут повреждаться при резких температурных перепадах;
• медные характеризуются высоким КПД, но могут оплавляться при перегреве.

Качество

Качественный критерий связан с надежностью, поскольку определяет работоспособность отопительных коммуникаций и ГВС. Качество котлов определяют:

• длительный эксплуатационный период;
• стойкость к колебаниям электрического напряжения;
• удобство управления;
• безопасность автоматических систем.

Энергонезависимость

При частых отключениях электричества лучше выбрать энергонезависимый котел Параметр рейтинга газовых котлов, используемых для отопления и ГВС частного дома, который определяется типом камеры сгорания:

• Открытая. Работает от природной тяги – кислород для реакции горения поступает из котельной. Для функционирования устройства не нужен принудительный наддув, что обеспечивает энергонезависимость.
• Закрытая. Энергозависимые приборы с встроенными вентиляторами для подачи воздуха. Совмещаются с коаксиальной дымовыводной системой, отличаются высоким КПД за счет максимального дожига топлива.

Место расположения

Настенный подойдет для небольшой котельной, но требует прокладки дымоотводной трубы через потолок или стену. При нехватке мощности можно подобрать напольную модель.

Показатель мощности

На обогрев 10 квадратов помещения при высоте потолков 2,5 м понадобится 2 кВт мощности. 40 % из нее задействуется для нагревания воды на хозяйственные цели. Чтобы определить мощность, лучше рассчитать, какой котел выбрать для отопления дома 200 квадратных метров или меньше.

Цели эксплуатации

Для поддержки комфортной температуры в комнатах понадобится одноконтурный агрегат. При необходимости отопления и ГВС стоит приобрести двухконтурный отопитель.

Интенсивность нагрева

Зависит от типа горелок. Одноступенчатые можно включить только на 100 % мощности, двухступенчатые работают на 100 и 40 %. Модулируемые узлы – самый экономичный вариант, поскольку настраиваются в диапазоне 10-100 %.

Эффективность

Стандартный конвекционный аппарат используется только тепло пламени. Конденсационный оснащается вспомогательным теплообменником, который предварительно греет воду от тепла продуктов сгорания.

Типы котлов

В зависимости от вида используемого топлива, различают несколько типов котлов:

• газовые (газ, сжиженный или природный);
• жидкотопливные котлы (керосин, дизель, мазут);
• твердотопливные котлы (уголь, торф, дрова);
• электрокотлы (электричество);
• работающие на солнечных батареях и прочие.

Какое топливо будет предпочтительнее использовать, зависит от местности, где находится участок, и доступности того или иного ресурса. Если рядом произрастает лес, то подойдет котел для дома на твердом топливе. Если же неподалеку есть какие-либо газовые коммуникации, то в качестве источника энергии можно использовать газ.

По типу конструкции выделяют два вида оборудования:

Основные типы котлов отопления

1. одноконтурные котлы;
2. двухконтурные котлы.

Одноконтурные конструкции рассчитаны либо на отопление помещений, либо на нагрев воды. При этом котлы для отопления домов дополнительно оснащают бойлером. Такая конструкция более удобна летом, когда необходима лишь горячая вода.

Если есть потребность в одновременном нагреве отопительной системы и системы горячего водоснабжения, то лучше подойдет котел с двухконтурной конструкцией.

Зная особенности каждого типа отопительного котла, намного легче определиться с выбором именно того варианта, который максимально удовлетворит все потребности.

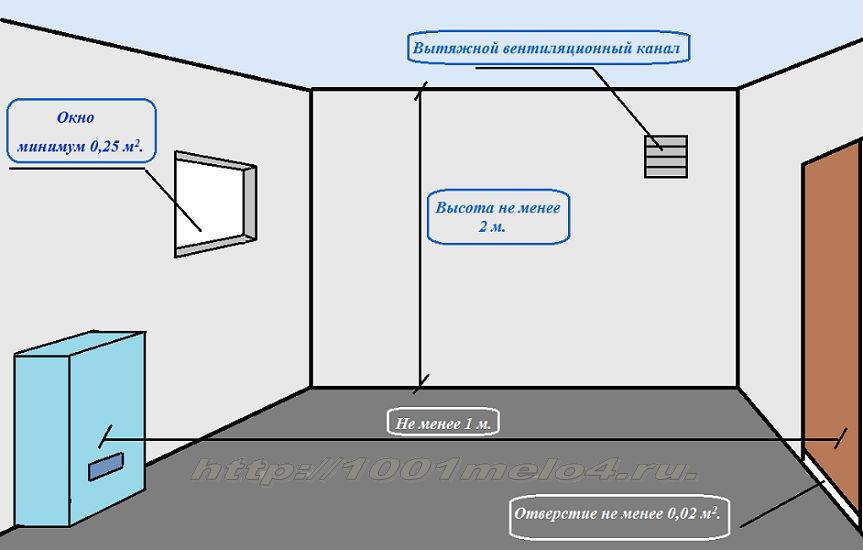

Требования к помещению для установки газового котла

Средние цены на котлы

Цены на газовые двухконтурные напольные котлы варьируются в достаточно широких пределах. Например, вышеупомянутую отечественную Сиберию можно приобрести за 28 тыс. рублей, а менее мощные модели обойдутся вам примерно в 20-23 тыс. рублей. Что касается аппаратов от Protherm, то модель Protherm Медведь 30 KLZ стоит около 100 тыс. рублей.

Минимальная стоимость оборудования от Baxi составляет 85 до 170 тысяч рублей. Некоторые специалисты склонны утверждать, что примерно четверть цены здесь накладывается только за бренд. А вот котлы от Navien стоят дешевле – модель мощность 17 кВт обойдется примерно в 34 тыс. рублей, в то время как самые мощные модификации стоят до 115 тыс. рублей. Напольные двухконтурные модели от Vaillant стоят от 130 до 300 тыс. рублей – эти газовые котлы обладают большой мощностью.

Дешевле всего стоят напольные двухконтурные котлы китайского производства. Но их качество может оказаться слишком далеким от идеала (хотя встречаются и исключения).

Принцип работы газового двухконтурного котла

Газовые котлы для отопления дома, напольные двухконтурные, являются идеальным решением для организации горячего водоснабжения и отопления. Они построены так, что объединяют в себе сразу два устройства – это газовый котел и газовый проточный водонагреватель. Для того чтобы обеспечить нагрев горячей воды и теплоносителя, оборудование оснащается совмещенными или раздельными теплообменниками. Нагревает жидкости самая обычная газовая горелка.

Устройство газового двухконтурного котла отопления с двумя теплообменниками.

Двухконтурные напольные газовые котлы состоят из следующих элементов:

• Горелка – обеспечивает нагрев воды и теплоносителя;
• Один или два теплообменника – в них циркулируют вышеуказанные жидкости;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе;
• Трехходовой клапан – переключает двухконтурный напольный газовый котел из работы в режиме отопления в режим подготовки горячей воды (и обратно);
• Камера сгорания – здесь горит газ, вырабатываемое тепло передается в теплообменник.

Также в конструкции присутствуют многие другие узлы – это электронные датчики, система розжига, предохранительные клапаны, спускники воздуха и многое другое.

Обратите внимание, что горячая вода и теплоноситель в напольных двухконтурных газовых котлах никогда не смешиваются – они находятся в разных контурах.

Схемы работы двухконтурных котлов. При повороте крана ГВС контур отопления отключается.

Принцип работы таких котлов, несмотря на пугающую изобилием модулей конструкцию, достаточно прост. Газовая горелка нагревает теплоноситель, который циркулирует по отопительной системе, передавая ей тепло. Как только температура жидкости достигнет заданного предела, оборудование перейдет в режим ожидания – пламя потухнет, автоматика продолжит внимательно отслеживать температуру в системе.

Как только температурные датчики зафиксируют падение температуры, в горелку подастся газ, а система розжига выполнит его поджигание. Так происходит неограниченное число раз – в зависимости от выставленной температуры. Причем существует два типа контроля:

• По температуре теплоносителя;
• По температуре воздуха в помещениях.

В последнем случае можно задать в двухконтурном напольном газовом котле определенную температуру воздуха, а оборудование будет своими силами поддерживать заданный параметр.

В некоторых котлах присутствует погодозависимая автоматика, контролирующая параметры атмосферы за пределами помещения – для этого за пределами дома устанавливаются температурные датчики.

Когда мы открываем кран с горячей водой в ванной комнате или на кухне, умная электроника напольных двухконтурных газовых котлов фиксирует ток воды – срабатывает трехходовой клапан, в результате чего часть теплоносителя начинает циркулировать через вторичный теплообменник, нагревая проходящую сквозь нее водопроводную воду. Отсюда она отправляется к точкам водоразбора.

Благодаря электронной модуляции пламени, температура воды в контуре ГВС остается стабильной, независимо от напора в водопроводе, количества открытых кранов и давления в газовой трубе

Обратите внимание, что в период работы контура ГВС, отопление остается отключенным – приоритет устанавливается за горячим водоснабжением (по такому принципу работают все двухконтурные напольные котлы)

Как только мы закрываем кран, трехходовой клапан автоматически переключает оборудование в режим работы контура отопления. Если теплоноситель уже успел остыть, горелка продолжает свое дело, вырабатывая тепло для отопительной системы. Если с температурой все нормально, оборудование переходит в режим ожидания.

Многие двухконтурные газовые котлы не являются энергонезависимыми – для работы автоматики, циркуляционного насоса и трехходового клапана необходима электроэнергия. Исключение составляют агрегаты с механическим управлением.

Как выбрать газовый напольный двухконтурный котел

На сегодняшний день бытовой газовый котёл по простоте обслуживания и стоимости энергоресурса считается лучшим вариантом организации системы отопления почти любого частного дома. Обычно владельцы загородной недвижимости предпочитают именно напольные модели – за их универсальность и надежность.

Кроме того современная техника вполне обходится без вспомогательного оборудования для подготовки горячей воды: таким образом, купив напольный двухконтурный котёл, получится «убить двух зайцев» – одновременно обогреть своё жилище (ОВ) и обеспечить ему полноценное горячее водоснабжение (ГВС).

Как проверить производителя?

Ошибка №9
Зачастую вместо газового котла с европейскими комплектующими можно запросто купить китайский котел.

На сам деле ничего страшного здесь нет, просто продавцы должны быть честны с вами изначально, а не втюхивать чисто европейское качество.

Как на это не попасться и все проверить самостоятельно? Элементарно.

Вбиваете в гугл полное название модели и добавляете два слова – “СЕРТИФИКАТ СООТВЕТСТВИЯ”. Скачиваете его и внимательно изучаете.

Ошибка №10
Если вы вообще не смогли найти подобный сертификат, то лучше сразу обходить данную модель стороной.

Сертификат должен быть у каждого товара, который завозится на территорию стран СНГ. В графе “Изготовитель” как раз таки и указано, где фактически был произведен данный котел. Вот вам для наглядного сравнения два сертификата.

Конкретную марку смотрите в графе – “Продукция”.

Это касается не только сборки, но и комплектующих. Уже мало кто из производителей за счет китайцев экономит только на рабочей силе.

Поэтому не стоит верить продавцам, что котел был только отверточно собран в Китае, а все внутренности у него европейские. Хотя опять же повторимся, в современном мире не всегда китайские комплектующие это плохо.

Здесь в первую очередь идет речь о честности продавца.

Чем могут отличаться напольные двухконтурные газовые котлы

Для всех моделей двухконтурных напольных газовых котлов является общим то, что для их установки необходимо выделить место на полу или отдельное помещение. В то же время они могут отличаться:

• Мощностью и способом ее регулирования;
• Зависимостью от электроэнергии;
• Типом тяги;
• Типом горелки и расходом газа;
• Типом теплообменника;
• Дополнительным оборудованием;
• Производителем и стоимостью.

Для того, чтобы выяснить какими особенностями должен обладать двухконтурный напольный газовый котел, который будет оптимальным вариантом для вашего частного дома, рассмотрим их более подробно.
