Обзор электрического котла «Скорпион»

Инструкция по применению

Устанавливая и настраивая прибор, необходимо соблюдать правила техники безопасности и использовать защитные средства. Котлы монтируются в сухом месте, вдали от воспламеняющихся конструкций, аварийных выходов, кондиционеров и прочих электроприборов. Не допускается монтаж в местах, где на оборудование может попасть вода. Также не допускается эксплуатация в замерзающих помещениях.

Монтируйте оборудование на прочные стены с учетом веса. Трубы отопления должны подходить ровно и без перекосов. Подключение к электросети осуществляется с помощью подходящих по сечению проводов, напрямую к электрическому щиту, через дополнительные автоматы УЗО. Для защиты от ударов электрическим током оборудование подлежит заземлению. Также нужно убедиться соответствии напряжения питания установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкцией.

Таблица для расчета необходимого сечения проводов и номинала предохранителей в зависимости от мощности

В идеале установкой должны заниматься сертифицированные специалисты, но если следовать инструкции и соблюдать правила техники безопасности, ничего страшного не случится.

В процессе эксплуатации оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается лишь выставить нужную температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном бойлере (при его наличии) производится с помощью кнопок на панели управления – контроль параметров и ошибок осуществляется с помощью ЖК-дисплея.

Обзор электрического котла «Скорпион»

Электрокотел «Скорпион» – это уникальная разработка в области отопительного оборудования, позволяющая снизить затраты на обогрев зданий любого типа. Официальным производителем данных котлов является только ООО «Градиент», производство которых находится в г.Майкопе.

На сегодня электрокотлы «Скорпион» усовершенствованы и носят название котлы «Градиент».

Принцип работы котлов Градиент:

Данная разработка электрокотла Скорпион основана на принципе работы котлов электродного типа, причем котлы работают в своей определенной уникальной среде. В отличие от других подобных котлов, в наших котлах помимо прямого нагрева воды, электричество является в некотором смысле катализатором физико-химических реакций в котле, что приводит к существенному увеличению количества вырабатываемой теплоты, причем не на 5-10%, как показывает практика в 2 раза!

Процесс нагрева теплоносителя в электроводонагревателе «Градиент» происходит за счет его ионизации, то есть расщепления молекул теплоносителя на положительные и отрицательно заряженные ионы, которые двигаются, соответственно, к отрицательному и положительному электродам, электроды меняются полюсами 50 раз в секунду, ионы колеблются, выделяя при этом энергию, то есть процесс нагрева теплоносителя идет напрямую, без «посредника» (например ТЭНа). Ионизационная камера, где происходит этот процесс, небольшого размера, поэтому следует резкий разогрев теплоносителя и, как следствие, повышение его давления (при максимальной мощности прибора — до 2 атмосфер). Таким образом, электродный котёл «Градиент» является одновременно нагревательным прибором и циркуляционным насосом внутри котла, что экономит потребителю немало средств. Электродный котел работает за счет пропускания переменного тока промышленной частоты (50 Гц) через теплоноситель. Электрический электродный котел – это часть отопительной системы. Для обеспечения надежной, продолжительной, безаварийной работы котла отопительная система должна соответствовать рекомендованным в паспорте на котел требованиям к системе: открытого типа либо закрытого, диаметр подачи и обратки 25 – 40 мм, количество жидкости в системе не более 20 литров на 1 кВт мощности котла.

Котлы работают исключительно со своим теплоносителем, который добавляется в дистиллированную воду и поставляется в комплекте с 30% запасом на каждый объект.

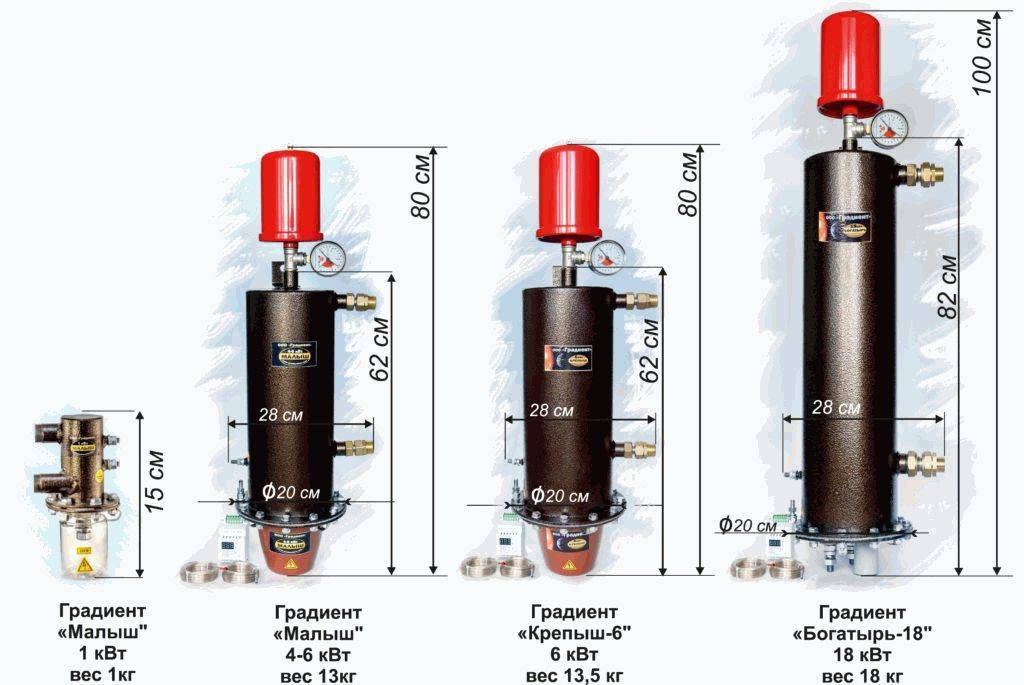

На выбор покупателей представлены две модельные линейки электрических котлов «Градиент»:

— Однофазные котлы «Малыш» мощностью до 3 кВт

«Малыш» мощностью до 6 кВт с теплообменником.

— Трех фазные котлы «Крепыш» 6-12 кВт, «Богатырь» 18 кВт. со встроенным теплообменником.

Преимущества нашего котла:

  1. САМЫМ ГЛАВНЫМ ДОСТОИНСТВОМ КОТЛА «ГРАДИЕНТ» ЯВЛЯЕТСЯ ЕГО ЭКОНОМИЧНОСТЬ, ПРОСТОТА И НАДЕЖНОСТЬ.

Он до 2-х раз экономнее расходует электроэнергию по сравнению с другими электрическими приборами. Например: если для обогрева помещения, площадью 100 кв м., понадобится мощность обычного электрического котла 10 кВт, то в случае с котлом, производимым ООО Градиент достаточно котла мощностью 5 кВт. (при этом он так же будет включаться/отключаться и работать в среднем 10 -12 часов в сутки)

Не требуется отдельного помещения (котельной) и монтажа дымохода.

Использование стандартных соединений трубопроводов, которые можно купить в любом сантех. магазине.

  1. ИМЕЕТ КОМПАКТНЫЕ РАЗМЕРЫ, РАБОТУ ОСУЩЕСТВЛЯЕТ БЕЗШУМНО.
  2. АВАРИЙНЫЙ ДАТЧИК ТЕМПЕРАТУРЫ.

Система отопления защищена в случае аварийного, резкого нагрева теплоносителя.

Надежная защита котла от коррозии и красивый эстетичный вид.

ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА В СЛУЧАЕ ПЕРЕГОРАНИЯ ПРОВОДОВ.

Два раздельных болтовых соединения для нулевого провода и заземления.

Котлы имеют надежные болтовые соединения и контакт.

Как рассчитать мощность и стоимость экономичного котла «Градиент» на мой дом и оформить заказ?

Это электронная форма, где заполняются параметры вашего дома.Там все просто!

Для нас — это является официальным обращением!

Специалисты рассчитают мощность и стоимость электрокотла Скорпион ( Градиент) и предоставят Вам официальный ответ с реквизитами об оплате.

ЭТАПЫ РАБОТЫ С НАМИ.

48 часов — Обработка вашей заявки, поиск индивидуального решения на ваш объект.

1-5 дней — Производство котла соответствующего нормам качества и стандартам безопасности!

2-10 дней — Транспортировка котла в ваш регион с помощью транспортной компании в надежной упаковке!

1-3 дней — Установка котла нашим представителем! Если он есть в вашем регионе!

Мы готовы к сотрудничеству уже сегодня.

Особенности электрокотлов ЗОТА

Занимаясь разработкой электрических котлов ЗОТА, производитель делает все возможное, чтобы техника получалась качественной и современной. Поэтому сегодня он является одним из лидеров отопительного рынка. Производимые котлы отличаются надежностью и экономичностью, они умеют управляться дистанционно, а их функционал полностью отвечает требованиям к современной технике.

Для удаленного управления котлами ZOTA используется GSM-модуль и специальное приложение.

Компания ZOTA производит технику для обогрева зданий различного назначения – это могут быть частные дома, производственные помещения, административные постройки, склады и многое другое. Мощность моделей варьируется от 3 до 400 кВт, что соответствует площади обогреваемых помещений от 30 до 4000 кв. м. Для управления используются выносные или встроенные пульты, а также мобильные телефоны, управляющие котлами по GSM-каналам. На выбор покупателей представлено пять модельных рядов:

  • ZOTA Econom – недорогие электрокотлы ЗОТА для дома и зданий площадью до 480 кв. м. Линейка отличается своей простой и доступными ценами;
  • ZOTA Prom – специальная линейка особо мощных котлов, предназначенных для обогрева помещений от 600 до 4000 кв. м;
  • ZOTA Smart – электрические котлы с GSM-модулями для дистанционного управления. Они буквально напичканы всевозможной электроникой;
  • ZOTA MK – мини-котельные с дистанционным управлением. Созданы для обогрева помещений от 30 до 360 кв. м;
  • ZOTA Lux – малогабаритные котлы со множеством функций и продвинутой конструкцией. Оснащаются GSM-модулями и схемами коррекции температуры.

Давайте рассмотрим эти линейки более подробно.

Электрокотлы ZOTA Econom

Данная линейка включает в себя простые электрические котлы, используемые для обогрева зданий различного назначения. Маломощные модели хорошо подходят для создания домашних отопительных систем. Котлы наделяются выносными пультами, обеспечивающими автоматическую регуляцию температуры. Несмотря на свою простоту, в котлах линейки ZOTA Econom присутствуют системы самодиагностики. Для обеспечения надежности и продолжительного срока службы производить оснастил их системами ротации силовых блоков и ТЭНов.

Электрокотлы ZOTA Prom

В эту линейку вошли особо мощные электрические котлы, созданные для обогрева крупногабаритных зданий. Также они применяются для подготовки горячей воды. Все модели в линейке ориентированы на напольную установку. Для обеспечения экономичности котлы оснащаются системами автоматики, а продолжительный срок службы обеспечивается с помощью системы ротации ТЭНов. Управление осуществляется с помощью выносных пультов.

Электрокотлы ZOTA Smart

Компактные электрокотлы ZOTA отличаются наличием продуманного электронного управления. Они оснащаются системами автоматики, погодозависимыми модулями, системами управления нагревом и насосом, а также системами самодиагностики. Во всех поставляемых на рынок моделях имеются встроенные GSM-модули для дистанционного управления. В конструкции котлов предусмотрены ТЭНы из нержавеющей стали, многочисленные датчики, а также порты для управления трехходовыми клапанами и циркуляционными насосами.

Электрокотлы ZOTA MK

Это уже не просто котлы, а целые мини-котельные. Отличительной чертой является наличие встроенной обвязки – внутри имеются расширительный бак на 12 литров, циркуляционный насос и группа безопасности. Управление осуществляется с помощью встроенного пульта, новые модели предусматривают возможность установки GSM-модулей. Модельный ряд отличается небольшими габаритами и аккуратным исполнением.

Электрокотлы ZOTA Lux

Электрические котлы ZOTA Lux созданы для обогрева домов и производственных помещений. Они оснащаются плавной регулировкой мощности, системами защиты, дистанционным управлением, системами управления внешним оборудованием, а также выносливыми ТЭНами. Приятным дополнением станет наличие погодозависимой автоматики и возможности работы с двухтарифными счетчиками.

Если нужно обеспечить отличный обогрев частного домовладения, то электрические котлы ZOTA Lux станут наиболее оптимальным выбором – они отличаются продолжительным сроком службы и продвинутым функционалом.

Что такое электрокотел Скорпион

Электрический котел Скорпион заявлен как устройство, позволяющее обогревать жилые, промышленные, административные и хозяйственные здания с минимальными затратами электроэнергии. Разработчики заверяют, что экономия достигает 50%. Например, если для обогрева того или иного здания обычным котлом нужна была модель мощностью 12 кВт, то в случае с электрокотлом Скорпион нужна модель мощностью 6 кВт.

Электрокотлы “СКОРПИОН” обладают по истине скромными размерами, но это ни как не сказывается на их производительности.

Электрокотел Скорпион представляет собой небольшое устройство, подключаемое к отопительной системе. Его размеры предельно малы, что характерно для любого электрического отопительного оборудования. С одного бока мы видим разъемы для подключения питающего напряжения, а с другого бока выглядывают трубки для подключения к отопительной системе – ничего лишнего и необычного.

На выбор покупателей представлены две модельные линейки:

  • Однофазные котлы Скорпион;
  • Трехфазные котлы Скорпион.

Для обогрева зданий небольшого размера используются небольшие однофазные котлы. Их габариты составляет 110/180/70 мм, вес – всего 1 кг. Мощность оборудования составляет до 6 кВт, отапливаемая площадь – до 120 кв. м. Трехфазная линейка включает в себя котлы с габаритами 160/210/120 мм, весом 2,5 кг. Их мощность составляет до 24 кВт, отапливаемая площадь – до 480 кв. м.

В заявленных производителем характеристиках уже видны главные различия – это совершенное иное соответствие мощности к обогреваемой площади. В случае с котлами Скорпион, это соотношение уменьшено в два раза. Например, для обогрева площади 20 кв. м. нужен котел мощностью 1 кВт (при использовании обычного котла его мощность должна составлять 2 кВт).

В чем заключаются преимущества электрических котлов Скорпион?

  • Повышенная экономичность – производитель заявляет о 50%-ной экономии. К тому же, оборудование построено по электродной схеме, что обеспечивает быстрый прогрев теплоносителя;
  • Качественные материалы изготовления – в конструкции электрокотлов Скорпион используется прочная сталь;
  • Особая конструкция электродов – это одна из составляющих экономичности котлов Скорпион.

Примечательным является тот факт, что установкой оборудования занимаются исключительно специалисты ООО «Градиент». В противном случае покупатель лишается гарантии.

Какие бывают фильтры для воды?

Ионообменные фильтры работают следующим образом: загрязнения, которые были удалены из воды, замещаются реагентами. Это принцип фильтрации еще эффективнее предыдущих двух.

Следующий тип фильтров для очистки воды – мембранные. Принцип действия прост – вода очищается в тот момент, когда проходит через мембрану, в которой имеются отверстия по размеру сходные с размерами молекулы воды. Это позволяет «отсеять» более сложные и большие молекулы. Данный метод принято считать самым оптимальным при очистке воды для загородного дома. Помимо этого, в подобных фильтрах встроены минерализаторы, которые могут насыщать воду недостающими солями.

Электрокотел Скорпион применяется для нагрева воды в помещениях разных видов, оснащенных замкнутой системой отопления. Такое оборудование дает возможность снизить расходы на прогрев зданий. Котел Скорпион используется в любое время года, при правильной эксплуатации срок службы агрегата велик.

Во сколько обойдется покупка электрокотла?

Отечественный рынок обогревательных приборов богат моделями электрокотлов. Есть варианты как российского, так и зарубежного производства. Рассматривая отзывы на электрический котёл для отопления дома 220в, можно отметить тот факт, что ССЫЛКА. отечественные модели являются более доступными в стоимостном плане. Это связано с тем, что в производстве используются, как правило, недорогие материалы. За счет чего достигается невысокая себестоимость. В конструктивном отношении российские котлы проще импортных. Но, тем не менее, все требования по обогреву помещения данные аппараты выполняют полностью.

Котлы производства зарубежных компаний имеют более сложную комплектацию. Агрегат включается плавно, что исключает скачки напряжения. Некоторые модели имеют возможность подключения термостата. Бесшумность функционирования и высокий уровень безопасности – важные преимущества импортных агрегатов. Конечно, цена на электрический отопительный котел 220в в коттедж будет высокой. Поэтому по карману такая высокотехнологичная установка будет не каждому.

Надо отметить, что зависит стоимость от ряда факторов: типа установки, количества контуров, размера, модели, наличия дополнительных функций, фирмы-производителя. Цены на котлы, работающие от электроэнергии, представлены в широком диапазоне. Поэтому покупатель может выбрать наиболее подходящий и по техническим характеристикам, и по стоимости вариант.

Конечно, во многом стоимость конкретного аппарата зависит от уровня его мощности. Так цена на электро котёл отопления 220в 3 квт будет в разы ниже, чем на более мощные приборы. Дополнительные возможности также делают оборудование более дорогим.

Зависит стоимость и от производителя. Большой популярностью пользуются котлы фирмы Vaillant. Предприятие специализируется на одноконтурных настенных электрокотлах серии eloBLOCK. Все изделия снащены встроенной группой безопасности, имеют плавную многоступенчатую регулировку уровня мощности, микропроцессорное управление. Средняя цена на электрокотел для отопления дома 220в составляет около 30000 рублей.

Котлы фирмы Dakon также являются очень востребованными. Производитель выпускает агрегаты мощностью от 4 до 60 кВт. В среднем оборудование данной компании стоит около 50000 рублей. Широкий модельный ряд электрокотлов предлагает компания ЭВАН. Есть в ассортименте бюджетные аппараты класса эконом и стандарт. Так модель ЭПО отличается простой конструкцией, имеет релейное управление. Цена вполне приемлемая – около 9700 рублей.

Хорошим качеством и надежностью отличаются отечественные котлы Evberg. Агрегаты вполне доступные. Например, электрический котел Evberg 220в 5 квт стоит примерно 15000 рублей. Данная модель идеально подходит для обогрева офиса, дома либо другого объекта, площадь которого не превышает 50 кв.м.

Таким образом, сегодня для отопления жилища часто применяются электрокотлы. Они имеют ряд преимуществ перед другими типами теплогенераторов. Ассортимент данных агрегатов на современном рынке очень широкий.

Можно подобрать вариант электрокотла, удовлетворяющий и по техническим характеристикам, и в стоимостном плане.

Многие в целях экономии пытаются изготовить котел для обогрева самостоятельно. Но перед тем как сделать электрокотел отопления 220в своими руками, нужно взвесить все за и против. Ведь для работы потребуются специальные инструменты. Без особой квалификации и опыта подобный агрегат не смастерить. А малейшая ошибка может привести к серьезным последствиям. Поэтому лучше накопить денег и приобрести уже готовый аппарат.

Устройство и принцип действия электрокотла Скорпион

Все электродные котлы нагревают теплоноситель за счет движения ионов, заряженных переменным электрическим током, подаваемым на электроды.

Устройство электрокотлов Скорпион предельно простое. Они выполнены в металлических корпусах, внутри которых располагаются электроды. Снаружи видны лишь трубы для подключения к отопительной системе и выводы для подключения к источнику электроэнергии. В комплекте поставляются аварийный датчик, датчик температуры воздуха и теплоносителя. Оборудование для запуска котлов приобретается отдельно.

В качестве теплоносителя используется дистиллированная вода, в которую добавляется солевая добавка от разработчика. Она позволяет получить высокий коэффициент трансформации электроэнергии в тепло. Экономия, о которой мы уже упоминали в нашем обзоре, достигается за счет особого устройства электрокотлов Скорпион и применяемого теплоносителя.

Принцип действия электрокотлов Скорпион прост – оборудование монтируется в готовую отопительную систему, после чего подключается к электросети. Далее система заполняется специально подготовленным теплоносителем. При подаче переменного тока на электроды котел сразу же начинает вырабатывать тепло. Причем выработка идет более эффективно, нежели в обычных электрических котлах – высокая скорость прогрева является дополнительным фактором обеспечения экономичности.

Добавление других типов добавок в дистиллированную воду не допускается – система работает исключительно на теплоносителе разработчика. Если необходимо использование антифриза, следует проконсультироваться с производителем.

Электрокотлы Скорпион очень легко монтируются в любую отопительную систему.

Какова цена на электрокотлы Скорпион? Минимальная стоимость оборудования по состоянию на апрель 2016-го года составляет 7900 рублей. Так как цена в любой момент может измениться, то узнать окончательную стоимость можно будет после заполнения бланка заказа – специалисты подберут оптимальное по мощности оборудование и огласят его стоимость. Доставка осуществляется транспортными компаниями, а монтаж производится исключительно специалистами производителя.

Хотите купить электрокотел Скорпион? Обратитесь на сайт производителя или в ближайший офис. Представители разработчика имеются в Москве, Екатеринбурге, Якутске, Ярославле, Краснодаре, Москве, Санкт-Петербурге, Самаре, Перми, Пскове и в Ростове-на-Дону. Что касается теплоносителя, то его покупать не надо – он поставляется в стандартной комплектации. Как заявляют разработчики, здесь его даже больше, чем надо (количество рассчитывается при подаче заявки на приобретение электрокотла Скорпион).

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

  • Смонтировать котел и подключить его к отопительной системе;
  • Заполнить систему теплоносителем и проверить ее герметичность;
  • Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу

Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

Схемы установки турбированного двухконтурного котла

В зависимости от размеров и конструктивных особенностей газовый двухконтурный турбо котел может устанавливаться как на пол, так и на стену или даже в предметы мебели. Это становится возможным благодаря относительно небольшим размерам мощных нагревательных установок с турбиной, а также наличию закрытой камеры сгорания, не создающей пожарной опасности. Рассмотрим особенности основных вариантов монтажа турбированного котла.

Напольные котлы

Vaillant atmoVIT

Котлы, которые предназначаются для установки на пол, обладают достаточно большими размерами, а, следовательно, и высокой мощностью. Зачастую такая мощность является избыточной для небольшого дома или квартиры. Именно поэтому в большинстве случаев напольные двухконтурные котлы используются на предприятиях или в крупных частных домах высотой в 2 этажа и более.

Помимо высокой мощности, преимуществом подобных моделей является удобство подключения. Все конструктивные элементы напольного котла находятся снаружи, что и позволяет подсоединить его к газопроводу и системе водоснабжения, а также включить в контур отопления. При этом работу по установке подобного котла могут производить работники без специальных навыков. Однако для подвода газа все же необходимо воспользоваться услугами специалиста.

Главным недостатком больших и мощных напольных котлов, конечно же, является их высокая стоимость. Кроме того, они обладают большим весом, который не позволяет размещать их в многоквартирных домах. И, конечно же, большая мощность означает и большой расход топлива, который может быть избыточным для небольшого помещения.

Настенные и встроенные котлы

Настенный котел

К этой категории относятся небольшие нагреватели малой и средней мощности, предназначенные для отопления частных домов и квартир. В отличие от напольных моделей, они обладают достаточно малым весом и имеют систему креплений, которые позволяют размещать их на стене или в мебели. Настенные газовые двухконтурные турбо котлы — это идеальное решение для тех случаев, когда установка системы отопления должна производиться в условиях ограниченного пространства.

Конечно же, такие котлы потребляют меньше топлива и требуют меньших расходов. Кроме того, они могут устанавливаться скрыто — то есть встраиваться в определенные предметы интерьера. Встроенные котлы могут находиться в различных частях квартиры или дома — в кухне, ванной комнате или даже кладовой.

Недостаток, которым обладает турбированный двухконтурный настенный газовый котел, лишь один. Это его мощность. Как правило, производимого подобными моделями тепла хватает на отопление 180-200 кв.м. Однако этого показателя вполне достаточно для обогрева большой квартиры или дома среднего размера.
