Чугунные батареи – все от выбора до установки

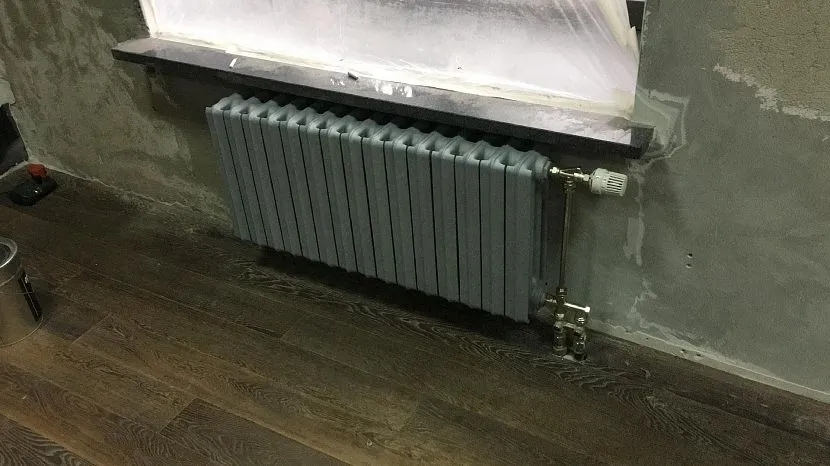

Установка и монтаж чугунных батарей

Самое главное при монтаже чугунного радиатора подобрать качественное и надежное крепление.

Проще всего выполнять работы по установке чугунных радиаторов вдвоем или втроем (для особо громоздких моделей). Для удержания радиаторов на стенах используются металлические штыри или специальные крепления – они должны выдерживать вес отопительного прибора. Между полом и корпусом прибора должен оставаться зазор в 60 мм. Также должен выдерживаться зазор до подоконника, но на практике он выдерживается редко. В процессе монтажа необходимо соблюдать строго вертикальное положение радиатора.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Преимущества и недостатки чугунных радиаторов

Следует отметить несколько важных особенностей, которые помогут не ошибиться при выборе радиаторных установок для отопления помещения. В первую очередь остановимся на положительных качествах:

• подходит даже агрессивный теплоноситель. Известно, что вода, которая поступает в систему отопления при запуске оборудования, совсем не пригодна для использования человеком. Она несет в себе много технических опасных примесей. В этой жидкости скапливаются песчинки, различные тяжелые металлы и щелочи. Так вот, если эти щелочи будут оказывать длительное воздействие на внутренние стенки батареи из чугуна, то им ничего не будет. Если же подобное влияние будет оказываться на биметаллические и стальные конструкции, то они очень скоро придут в негодность;
• выдержка высокого рабочего давления. Отмечают, что рабочее давление чугунных радиаторов способно достигать 9 и более атмосфер. Этот показатель различается в зависимости от модели и торговой марки. Такие конструкции являются выносливыми и износоустойчивыми, поэтому способны выдержать даже сильные гидроудары. Именно поэтому чугунные модели радиаторов и стараются использовать при обустройстве централизованного оборудования;
• длительный срок службы. Чугунные батареи способны прослужить ни один десяток лет, так как они не ржавеют и не подвергаются химическому воздействию, которое способно спровоцировать разрушение более тонких металлических стенок;
• выгодная цена. Чугунные батареи стоят гораздо дешевле стальных и биметаллических моделей несмотря на свои качества прочности и долговечности. Например, если потребуется покупка радиаторов для отопления нескольких комнат, то значительно выгоднее остановится на покупке именно чугунных батарей.

Чугунная дизайнерски покрашенная батарея на ножкахИсточник realhomes.com

Что касается минусов, то следует выделить следующие несколько качеств:

длительный нагрев. Действительно чугунная конструкция будет нагреваться значительно дольше, нежели биметаллический аналог, так как он обладает толстостенными секциями. Но, и остывает такой агрегат тоже медленно. Соответственно, этот минус можно легко превратить в плюс;
медленная отдача тепла. Обогрев комнаты при запуске отопления осуществляется не сразу. Не стоит забывать, что чугунная батарея способна нагревать не только воздушные потоки в помещении, но еще и предметы. Соответственно, с момента нагрева и объекты в комнате начинают излучать тепло, вследствие чего она прогревается намного быстрее;
огромный вес. Чем больше секций в чугунной батарее, тем больше они весят. Это мешает элементарному монтажу. Поэтому приступать к установке обогревателей в одиночку нельзя

Обратите внимание — одна секция весит не менее 5-6 килограммов;
требуется большое количество теплоносителя. Чтобы качественно наполнить систему отопления нужно брать воду с расчетом 0,9 л на одну батарею из чугуна, в то время, как в биметаллическую или стальную модель достаточно заполнить всего 0,4 л

Соответственно, можно посчитать, что советские радиаторы недостаточно экономные;
имеют неэстетичный внешний вид. Действительно стандартные бюджетные агрегаты не отличаются привлекательностью. Можно заказать и дизайнерские варианты с интересными гравировками и росписью. Но за такие модели придется заплатить больше нежели за стандартные варианты.

Чугунный радиатор заграничного производстваИсточник remontnik.ru

Мощность и теплоотдача

Стоит сказать несколько слов, рассматривая у чугунных радиаторов отопления технические характеристики, о теплоотдаче и мощности. Производители, как правило, указывают в технической документации значения для одной секции, поэтому их количество нужно сосчитать перед монтажом.

Если рассматривать чугунные модели радиаторов, их теплоотдача значительно уступает современным биметаллическим и алюминиевым вариантам около 2-х раз. Однако низкая инертность нивелирует данный недостаток, так как чугун дольше держится в теплом состоянии и излучает полезную энергию.

Средняя мощность одной секции достигает 160 Вт против 200 у алюминиевых. Наиболее эффективны чугунные модели в системах с естественной циркуляцией теплоносителя.

Видео — сравнение КПД чугунного и алюминиевого радиатора

https://youtube.com/watch?v=KtS1VmDup0Q

Особенности

Расчет радиаторов отопления производится в соответствии с теплопотерями конкретного помещения, а также в зависимости от площади этого помещения. Казалось бы, ничего сложного в создании проверенной схемы отопления с контурами труб и циркулирующим по ним носителю нет, однако правильные теплотехнические расчеты основываются на требованиях СНиП. Такие расчеты выполняются специалистами, а сама процедура считается чрезвычайно сложной. Однако с допустимым упрощением выполнить процедуры можно и самостоятельно. Кроме площади обогреваемого помещения, в расчетах учитываются некоторые нюансы.

Не зря для расчета радиаторов специалисты применяют различные методики. Основная их особенность – учет максимальных теплопотерь помещения. Затем уже рассчитывается нужное количество отопительных приборов, которые компенсируют эти потери.

Понятно, что чем проще будет используемый метод, тем более точными будут итоговые результаты. К тому же для нестандартных помещений специалисты применяют специальные коэффициенты.

Специалисты в своих проектах нередко используют специальные приборы. Например, с точным определением фактических теплопотерь справится тепловизор. На основании данных, полученных по прибору, рассчитывается количество радиаторов, которые с точностью компенсируют потери.

Такой метод расчета покажет наиболее холодные точки квартиры, места, где тепло будет уходить активнее всего. Такие точки часто возникают из-за строительного брака, например, допущенного рабочими, или из-за некачественных строительных материалов.

Результаты проводимых расчетов тесно связаны с существующими видами радиаторов отопления. Для получения наилучшего результата в расчетах необходимо знание параметров планируемых к использованию устройств.

Современный ассортимент включает такие виды радиаторов:

• стальные;
• чугунные;
• алюминиевые;
• биметаллические.

Для проведения расчетов нужны такие параметры устройств, как мощность и форма радиатора, материал изготовления. Самая простая схема подразумевает размещение радиаторов под каждым окном, имеющимся в комнате. Поэтому рассчитываемое количество радиаторов обычно равно числу оконных проемов.

Факторы, влияющие на теплоотдачу чугунной батареи

При установке радиатора свободно у стены теплоотдача максимальна (Фото 2). Вокруг поверхности нагревательного прибора формируется свободный конвективный поток, который осуществляет перенос теплоты от поверхности (t_пр — температура стенки прибора, °С) к воздуху (t_в — температура воздуха, °С) внутри помещения.

Фото 2. Схема установки чугунных радиаторов. Всего указано четыре варианта расположения приборов.

Установка нагревателя под подоконной доской и небольшим расстоянием между ними несколько понижает скорость свободной конвекции.

При монтаже чугунного радиатора в нише стены теплоотдача несколько снижается, так как уменьшается интенсивность свободного конвективного потока из-за возникающих сопротивлений.

Важно! Увеличение расстояния между нижней кромкой ниши и радиатором увеличивает теплоотдачу. При установке нагревательного прибора внутри декоративного шкафа теплоотдача еще ниже, сам шкаф и оградительные сетки оказывают заметное сопротивление движению потоку воздуха

Поэтому в расчетах вносят значения поправочных коэффициентов β1. Они учитывают снижение эффективности конвективного теплообмена между поверхностью радиатора и внутренним воздухом

При установке нагревательного прибора внутри декоративного шкафа теплоотдача еще ниже, сам шкаф и оградительные сетки оказывают заметное сопротивление движению потоку воздуха. Поэтому в расчетах вносят значения поправочных коэффициентов β₁. Они учитывают снижение эффективности конвективного теплообмена между поверхностью радиатора и внутренним воздухом.

На стенах для отражения теплового потока внутрь помещения помещают вспененный полиэтилен с алюминиевой фольгой (фольгированный полиэтилен).

Применение такого приспособления сокращает потери теплоты в зоне расположения нагревательного прибора.

В таблице 1 показаны значения коэффициента, характеризующего способ монтажа чугунного радиатора у стены.

Таблица 1

Значения коэффициента, характеризующего способ монтажа прибора у стены:

Способ установки радиатора у стены	Значение коэффициента β1
фольгированный полиэтилен отсутствует	фольгированный полиэтилен имеется
Свободно у стены (Фото 2. а)	1,00	0,97
Перекрыт подоконной доской на расстоянии А ≥ 100 мм (Фото 2. б)	1,02	0,98
Перекрыт подоконной доской на расстоянии А = 40…100 мм (Фото 2. б)	1,05	1,01
В нише, расстояние от прибора до нижнего края ниши А ≥ 100 мм (Фото 2. в)	1,07	1,02
В нише, расстояние от прибора до нижнего края ниши А = 40…100 мм (Фото 2. в)	1,11	1,08
В деревянном шкафу (Фото 2. г) со щелями в верхней доске шириной А = 150 мм и щелью снизу	1,25	1,15
В деревянном шкафу (Фото 2. г) со щелями в верхней доске шириной А = 180 мм и щелью снизу	1,19	1,10
В деревянном шкафу (Фото 2. г) со щелями в верхней доске шириной А = 220 мм и щелью снизу	1,13	1,09

Дополнительное влияние оказывают способы прокладки трубопроводов. Открытая прокладка увеличивает поступление теплоты внутрь помещения, закрытая не оказывает заметного влияния на добавочное теплопоступление. Коэффициент β2 оценивает способ прокладки трубопроводов и вид системы подвода теплоносителя. При использовании однотрубной системы открытым способом прокладки β2 = 1,04, при двухтрубной системе — β2 =1,05.

В чём преимущество чугунного радиатора среди других типов

Радиатор из чугуна отличается улучшенной энергоёмкостью и эксплуатационной надёжностью. Для лёгкости чтения, пояснения будем давать с использованием аббревиатуры радиаторов:

• чугунная батарея – ЧБ;
• алюминиевый радиатор – АР;
• биметаллический регистр – БМР;
• конвекторы водяные – КВ.

1) После летнего ремонта и монтажа труб отопления, внутри радиатора остаются частицы металла от сварки, мелкий песок. При некачественной работе фильтров очистки воды мелкие абразивные фракции поступают вместе с теплоносителем. В секциях ЧБ частицы долго не задерживаются, проскакивая вместе с водой, в АР и БМР остатки металла и песка уменьшают проходное сечение, создают пробку, затор, из-за чего работают хуже на нагрев помещения.

2) Внутри батарей могут оставаться металлические окалины после сварки труб отопления, твёрдые частицы песка. Они работают как абразив при высокой скорости движения воды, изнашивая внутренние стенки металла. Внутренние стенки АР, БМР, КВ изнашиваются и боятся такого вида повреждений, а ЧБ – устойчивые к абразивному износу.

3) Прочность сплавов чугуна прочнее алюминия, биметаллического состава. При разгрузке, монтаже, эксплуатации наружная стенка чугунного радиатора не повредится: не будет замятия, трещин, сплющивания. Наружная стенка выполняется из толстого слоя чугуна с образованием декоративных рёбер жёсткости, что сказывается на прочности изделия.

4) Скорость подъёма температуры в помещении ЧБ достигается медленнее, но отдача тепла воздуху и сохранение тепла в помещении – в 1,5 раза выше, чем в АР, БМР, КВ.

5) Увеличение полезной площади и объёма воздуха в помещении с заменой отопительных приборов достигается дешевле с использованием ЧБ. Возможно добавление 2-5 секций, чего не удастся сделать в случае с АР, БМР, КВ: потребуется их замена новыми приборами с выбросом старых.

Что есть в ЧБ, но нет в АР, БМР, КВ

Без обзора технических характеристик ЧБ установить приоритет сложнее, поэтому рассмотрим эксплуатационные параметры таких батарей:

1. Долговечность больше в 2-4 раза, срок службы – 50-100 лет.
2. В течение 15-20 лет не наблюдается внутренней коррозии металла.
3. Прочность внешней стенки металла сохранят первозданный вид в процессе складирования, ремонта, эксплуатации.
4. Имеют больший коэффициент теплопередачи стенки металла воздуху помещения.
5. Выдерживают высокое рабочее давление: до 9 кгс/см2, при ошибках испытания сетей отопления – до 15 атм.
6. Высокая степень безопасности оборудования.

Исполнение ЧБ различается количеством каналов:

• 2-х канальные
• 1-канальные.

Особенность модификации ЧБ

Радиаторы выполняются составными частями. Секции соединяются между собой внутренними гайками, уплотняются термостойкими прокладками снизу и сверху проходного канала. ЧБ может собираться по размерам оконного проёма, на исполнение ЧБ не влияют: высота, глубина, ширина оконной нижней выемки.

ЧБ долговечнее, меньше подвержены разрушению и коррозии внутренней стенки, чугун инертен к агрессивным средам, кислотной водной среде и щелочному теплоносителю. Алюминий и изделия из стали боятся коррозии и агрессивной среды, поэтому АР, БМР, КВ не могут длительно работать в таком режиме. Слив воды на длительный межотопительный период, когда наступает перерыв в отопительном сезоне, не повреждает коррозией металл чугунной батареи изнутри.

ЧБ не реагируют на резкое повышение давления. Они не боятся внезапных гидравлических ударов, неожиданных скачков параметров рабочей среды. Радиаторы выдерживают напор воды до 9 кгс/см2, при испытании на прочность – 12-15 кгс/см2.

Эффективность обогрева помещений: выстуженных, находящихся длительное время без тепла, достигается быстрее ЧБ: они могут работать с температурой воды до 110 °С. Горячей дольше сохраняется наружная поверхность радиатора вследствие отдачи теплоты конвекцией (1/3 доли) и излучением (2/3 потока мощности).

Характеристики чугунных радиаторов отопления

Размеры и вес различных моделей чугунных батарей.

Рассматривая технические характеристики чугунных радиаторов, необходимо выделить их стойкость к повышенному давлению – они выдерживают до 10 атмосфер. Опрессовочное давление составляет до 15 атмосфер, что позволяет оставить небольшой запас на случай гидроудара. Что касается теплоотдачи, то она зависит от многих факторов, например, от размеров секции, толщины металла и многих других параметров. Ориентировочный показатель – 120-130 Вт на секцию.

Тепловая мощность отдельных моделей достигает 160 Вт на секцию. Например, таким показателем могут похвастаться отечественные радиаторы МС-140 с межосевым расстоянием 500 мм. Теплоотдача чугунных батарей отопления в сравнительной таблице традиционно самая низкая (по сравнению с другими типами радиаторов). Но такие таблицы не учитывают особенности отдельных моделей.

Что касается внутреннего объема, то он зависит от конкретной модели радиатора и от производителя. Например, емкость одной секции в отечественных батареях составляет до полутора литров, в то время как зарубежные образцы обладают емкостью меньше литра. Но даже в этом случае объем по-прежнему остается большим – в алюминиевых и биметаллических радиаторах емкость секции составляет примерно 200 мл.

Габариты чугунной батареи МС-140-500. Его длинна будет зависеть от количества секций.

Максимальная температура теплоносителя, протекающего через чугунную батарею, может составлять до +130 градусов – чугун хорошо противостоит такому перегреву. Что касается габаритов, то здесь все зависит от конкретной модели – на рынке встречаются как классические чугунные радиаторы глубиной 140 мм, так и более тонкие образцы, обладающие неплохим современным внешним видом.

Размеры чугунных радиаторов отопления на примере модели МС-140-500 следующие – глубина 140 мм, высота 580 мм, ширина 93 мм (для одной секции). Если рассматривать радиаторы МС-90-500, то их глубина меньше – всего 90 мм. Более современные модели делаются еще более тонкими, благодаря чему они могут посоперничать с алюминиевыми, стальными и биметаллическими образцами.

Также в продаже представлены чугунные батареи нестандартных размеров – они могут быть узкими, очень широкими, высокими. Некоторые дизайнерские модели могут похвастаться переменной толщиной или высотой.

Эксплуатация современных батарей отопления с водой

Выделяют 7 характеристик, отличающих чугун от других металлов:

1. Долговечность

Ресурс устройства исчерпывается очень долго, поскольку оно способно качественно выполнять свою функцию 50 и более лет.

В некоторых случаях за этот период не проводят ремонт. Учитывая невысокую стоимость, получается дешёвая система, почти не требующая затрат на обслуживание.

1. Высокая теплоотдача

Среди прочих материалов чугун лучше других переносит температуру воды в окружающую среду. Это связано с рёбрами секций, расположенными вертикально. Конструкция и параметры металла позволяют радиаторам долго работать даже при отключении котла или потере качественной эксплуатации последнего.

1. Способность выдерживать сильный нагрев теплоносителя

Чугунные батареи без проблем переносят повышение температуры до 130—140 градусов, что позволяет использовать в качестве рабочего вещества водяной пар. Хотя это неразумно, а подобные значения избыточны.

1. Современные радиаторы обладают высоким запасом прочности

Емкость приборов защищена от внешних физических повреждений. Внутренняя часть системы способна выдержать рабочее давление до 18 атм. Это помогает при гидравлических испытаниях, в течение которых нагнетают большие значения.

1. Защищённость от коррозии

Последняя возможна из-за железа, содержащегося в сплаве. Для нейтрализации этой проблемы внутренние стенки покрывают специальным веществом. Благодаря препарату, кислород, выделяющийся из пара при сильном нагреве, не взаимодействует с металлом. Затем, по мере остывания, он снова объединяется с водородом, становясь жидкостью.

1. Высокое гидравлическое сопротивление

Показатель зависит от диаметра труб, которые поставляют воду в радиатор. Для чугуна значение велико, поэтому отпадает необходимость использования циркуляционного насоса. Жидкость довольно легко заставляет себя путешествовать по системе.

Внимание! Устройство поддерживает работу с любым видом теплоносителя. В чугунную обвязку можно залить как воду, так и смеси, содержащие гликоль

1. Низкая стоимость устройства и простота монтажа

​

Чугунные радиаторы имеют встроенные соединения: батарею достаточно повесить на крюки, которые вделывают в стену, и соединить с трубами.

Подобный способ крепления надёжен, гарантирует отсутствие течей, уменьшает риск гидроудара. Последний способен резко повысить давление и нанести непоправимый вред прибору.

Систему подключают к обвязке резьбовыми соединениями, что безопаснее сварки. Это также позволяет совместить разные металлы, например, чугунные секции со стальными трубами. Несмотря на лёгкость установки, рекомендуется пригласить специалиста.

Минусы

• Большой вес. Чугун – очень тяжелый металл, вес одной секции чугунного радиатора может достигать нескольких килограмм. В среднем, это в 2-3 раза больше, чем вес секции биметаллической батареи, и в 4-6 раз больше по сравнению с весом алюминиевого радиатора. .
• Цена. Одна секция чугунного радиатора заметно дороже, чем аналогичная по размерам и теплоотдаче секция биметаллической или алюминиевой батареи.
• Невозможность установки в систему с автоматической регулировкой. Конструктивные особенности батареи и свойства металла будут препятствовать получению датчиками актуальной информации о температуре теплоносителя и поверхности. При выборе того, какие лучше поставить батареи отопления в квартире, обязательно учтите этот нюанс.
• Низкая эффективность. За счет тепловой инерционности на обогрев квадратного метра площади уйдет гораздо больше энергии и теплоносителя, чем в случае с другими типами батарей. Это может быть совершенно непринципиально, если отопление у вас централизованное, и вы платите исходя из квадратуры дома. Но если у вас газовый котел – придется тратить больше собственных денег, причем уходить они будут преимущественно на обогрев самой батареи, а не на повышение температуры в помещении.
• Неэстетичный внешний вид. Отметим, что это касается лишь старых батарей, но, если у вас как раз такие – едва ли они гармонично впишутся в современную обстановку. Чугунные батареи нового образца в этом плане ничем не отличаются от биметаллических или алюминиевых «собратьев» – они смотрятся современно и стильно, отлично впишутся в интерьер любой квартиры.

Демонтаж старых батарей

Даже если требуется всего лишь замена секции чугунного радиатора, придется провести подготовительные работы и демонтировать все устройство. Последовательность действий при этом следующая:

• Из системы сливается весь носитель, для чего перекрывается его подача по трубам.
• Демонтаж чугунного радиатора отопления начинается с установки под ним какого-либо упора и емкости для слива остатков воды.
• При помощи рычажного ключа для труб удаляются контргайки и фланцы. Если они «прикипели» и закисли так, что невозможно открутить, придется воспользоваться труборезом и обрезать кусок трубы непосредственно перед гайкой.
• После того, как батарея отсоединена от обогревательной системы, ее нужно аккуратно снять с кронштейнов. Подставка в качестве упора позволит не уронить чугунный радиатор, что вполне возможно с учетом его веса и оставшегося внутри носителя.

Если требуется замена секции, то ее нужно снять, отсоединив от ниппеля. Как правило, простой заменой испорченной секции на новую дело не заканчивается, так как нет смысла монтировать батарею назад, не прочистив ее от возможной накипи и ржавчины.

Следующий этап, это монтаж радиатора на место или подсоединение новой модели, например, из биметалла.

Методика расчета поверхности нагревательного прибора

Поверхность чугунного радиатора определяют по формуле:

F_пр= ((Ф_пр – Ф_тр)β₁ β₂)/(k_пр (t_пр – t_в)), м2, (1)

где Ф_пр — теплоотдача от чугунного радиатора, Вт;

Ф_тр— теплоотдача от подводящих труб, Вт;

k_пр — коэффициент, характеризующий теплопередачу от теплоносителя к воздуху внутри помещения, Вт/(м2*°С).

Тепловой поток от труб, проложенных открыто внутри помещения, рассчитывается по формуле:

Ф_тр= ∑ F_тр k_тр (t_тр – t_в )η, Вт (2)

где F_тр = πdl — площадь поверхности участка трубы, м2;

d — диаметр участка трубы, м;

l — длина участка трубы, м;

t_тр — среднее значение температуры теплоносителя в трубе, °С;

k_тр — коэффициент теплопередачи от теплоносителя к воздуху, Вт/(м2*°С);

η — коэффициент, учитывающий расположение трубы в пространстве (у вертикальных труб η = 0,5; у горизонтальных — η = 1,0) .

После определения площади поверхности нагревательного прибора рассчитывается число секций. Применяется формула:

n=F_пр/f_секц , шт, (3)

где f_секц— площадь поверхности секции чугунного радиатора определенной марки, м2(табл. 2).

Таблица 2

Основные сведения о чугунных радиаторах:

Фото 3. Таблица, в которой приведены размеры, площадь поверхности и масса различных марок чугунных радиаторов.

В помещениях с большой площадью часто возникает необходимость в установке не одной батареи, а нескольких. В этом случае ориентируются на наличие окон. Батареи размещают под окнами. Тогда количество секций в одной чугунной батарее будет:

n_бат=n/n_ок , шт., (4)

где n_ок — количество окон.
