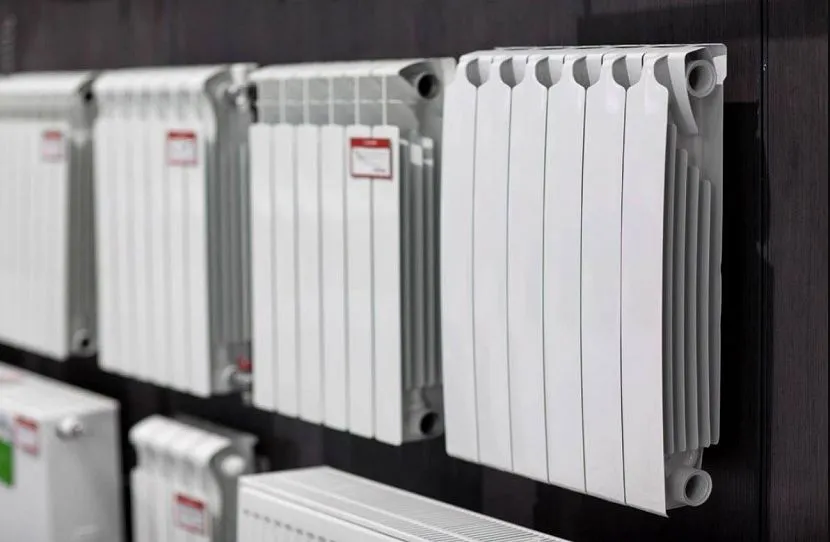

Характеристики и особенности алюминиевых батарей отопления

Как выбрать и на что обратить внимание?

Производством отопительных приборов из алюминия занимаются многие компании, но при выборе устройства следует обращать внимание не на бренд, а на технические характеристики изделия. Выбрать качественную алюминиевую батарею помогут такие рекомендации:

Выбрать качественную алюминиевую батарею помогут такие рекомендации:

По конструкции лучше отдать предпочтение литому радиатору

Он гораздо лучше выдерживает перепады давления в системе и может работать в любых условиях.

Следует обратить внимание и на внутреннее покрытие изделия. Надежные производители обрабатывают внутреннюю часть радиатора специальным составом, который формирует на поверхности оксидную пленку и защищает прибор от коррозии.

Желательно покупать радиатор в собранном виде и с нужным количеством секций — так как заводская скрутка обычно надежнее, чем проведенная самостоятельно.

Лучше отдавать предпочтение европейским производителям

Их устройства отличаются высоким качеством, а для производства не используются токсичные соединения. В китайских приборах подобные гарантии отсутствуют.

Также желательно приобретать устройство в специализированном магазине отопительной техники, а не на рынке.

Так покупатель будет защищен от покупки подделки.

Неброскость дизайна

Для большинства потребителей характеристика алюминиевых радиаторов отопления начинается с их внешнего вида. Эксперты предупреждают любителей оригинального стиля, что среди батарей из алюминия не стоит искать «нечто эдакое».

Никакой вычурности, ничего оригинального в алюминиевых секционных радиаторах вы не найдете – нет его. Батареи стандартные, обыкновенные, скромные и практически незаметные. Они не рассчитаны на то, чтобы поражать воображение. У них совершенно иная задача – обогревать помещение, оставаясь при этом «в тени».

Основные показатели «правильности» дизайна:

  • ровность формы и размера секций;
  • качество покраски;
  • вписываемость в любой из интерьеров (суперсовременный или классический).

ПРИЛОЖЕНИЕ: Как определить требуемую тепловую мощность радиатора отопления

Радиатор всегда выбирается для конкретного помещения, так как устанавливается и подключается к контуру отопления стационарно в надежде на многолетнее использование

Значит, важно выбрать правильную модель, чтобы ее тепловой отдачи было достаточно для прогрева этой комнаты. Или же, если речь идет о разборной модели – необходимо определить нужное количество секций. Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах

Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии

Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах. Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии.

Надо сказать, что такой подход слишком уж приблизительный. Дело в том, что потребность в подаче тепла зависит отнюдь не только от площади помещения. Основная задача системы отопления – это компенсация тепловых потерь, а вот их количество зависит от очень многих факторов.

Поэтому советуем воспользоваться более подробным и совершенным алгоритмом расчета необходимой тепловой мощности. Он реализован в предлагаемом вниманию онлайн-калькуляторе.

Если при пользовании калькулятором возникнут вопросы, то некоторые рекомендации по проведению расчета читатель найдет ниже.

Несколько пояснений по расчетам

Итак, какие данные предлагается указать в качестве исходных:

Естественно, многое зависит от климатических условий региона

Они будут учтены указанием минимальной температуры в самую холодную декаду зимы (важно – обычных показателей для конкретной местности, не аномальных!) Далее, указываются размеры помещения – его площадь и высота потолков. Необходимо учесть объем прогреваемого помещения

Чем больше в помещении внешних стен, тем выше теплопотери

Это учитывается следующим пунктом. Внешние стены, смотрящие в северном направлении, никогда не видят солнца, и в таких помещениях обычно холоднее. Если в стену и окно комнаты практически постоянно дует преобладающий зимний ветер, то это тоже сказывается на количестве тепловых потерь. Стена с подветренной стороны выстуживается не столь сильно. Важнейшее значение имеет качество термоизоляции стен. Полноценным утепление можно считать в том случае, если оно выполнено в полном объеме на основании проведенных теплотехнических расчетов. Ну а неутепленной стена и вовсе быть не должна в жилом доме, иначе отопление становится бессмысленной тратой ресурсов. Следующие два пункта – это соседство комнаты сверху и снизу, также в значительной степени влияющее на объемы теплопотерь. Целый раздел калькулятора посвящен окнам. Это неудивительно, так как именно через эти элементы конструкции дома теряется очень много тепла. По указанным данным программа калькулятора взнесет необходимые коррективы в расчет. Если в комнате есть дверь на улицу или в холодное помещение, то каждое ее открытие сопровождается притоком немалого объема охлаждённого воздуха, что требует соответствующей компенсации. Эффективность работы радиаторов отопления зависит и от схемы их подключения к контуру. В этом можно убедиться, попробовав разные варианты при проведении расчетов, и выбрав затем оптимальный. Наконец, размещение радиатора на стене тоже может сказываться на эффективности его теплоотдачи. На заметку любителям закрывать батареи декоративными экранами или коробами.

Далее, пользователю предлагается выбрать направление расчета:

А. Если требуется определить просто тепловую мощность, необходимую для гарантированного обогрева помещения в самых неблагоприятных условиях, выбирается позиция «А». Это бывает необходимо при выборе неразборных радиаторов, конвекторов или даже иных источников тепла (электрообогревателей, печек и т.п.). Применяется такой подход и при определении необходимой суммарной мощности все системы отопления дома или квартиры – складываются рассчитанные показатели по всем комнатам.

Если выбран этот вариант, то и результат вычислений берется под пунктом «А» — он выражен в киловаттах.

Б. Когда целью ставится определение количества секций разборного радиатора, выбирается позиция «Б». После этого в следующем поле ввода потребуется указать паспортную мощность одной секции для оптимального температурного режима работы системы отопления.

После расчета, естественно, берется результат «Б», который покажет, сколько секций потребуется установить в батарее.

Как спустить воздух

Для удаления воздуха из радиаторов, в том числе алюминиевых, используется кран Маевского или автоматические воздухоотводчики. В первом случае, если батарея перестала нормально греть, следует приоткрутить заглушку клапана и дождаться, пока выйдет воздух и не пойдет чистый теплоноситель.

Во втором случае достаточно отрегулировать объем воздушной пробки, при котором будет срабатывать клапан, и он самостоятельно будет избавляться от накопившегося воздуха по мере его появления.

Автоматические воздухоотводчики для алюминиевых радиаторов гораздо предпочтительней, особенно если на них установлены также и терморегуляторы. При полном перекрытии регулятор тока теплоносителя повышается риск образования газовой пробки, за счет незначительного, но неизбежного контакта алюминия с водой.

Достаточно быстро в герметично закрытой батарее давление нарастет в разы и превысит допустимое значение. По этой же причине ни в коем случае нельзя перекрывать полностью вентили, установленные на радиаторах в летний период, если внутри системы остается теплоноситель.

https://youtube.com/watch?v=qMn5uyyuyWI%3F

Важно

Для того, чтобы не нарушить рассчитанного порядка, как подключить алюминиевые радиаторы отопления нужно соблюдать два условия.

  • Устраивая отвод от подающей магистрали к батарее и выход возвратного течения следует обязательно использовать трубы с площадью сечения, указанной производителем секций.
  • Диаметр основных подающего и обратного трубопроводов должен превышать диаметр отводов не менее, чем в два раза.

В большинстве случаев нагретая жидкость подается по магистральным сетям сверху. Но иногда, особенно в строениях середины прошлого века, этот порядок может быть нарушен. Перед началом работ уточните направление подвода теплоносителя в местном эксплуатационном учреждении.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C

То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Секция (радиатора отопления) — наименьший конструктивный элемент батареи радиатора отопления.

Обычно представляет собой полую литую из чугуна или алюминия двутрубчатую конструкцию, оребрённую для улучшения термопереноса способами излучения и конвекции.

Секции радиатора отопления соединяются между собой в батареи при помощи радиаторных ниппелей, подвод и отвод теплоносителя (пара или горячей воды) производится через ввёрнутые муфты, лишние (неиспользуемые) отверстия заглушаются резьбовыми заглушками в которых иногда вворачивается кран для дренажа воздуха из системы отопления. Окраска собранной батареи производится, как правило, после сборки.

Калькулятор количества секций в радиаторов отопления

Онлайн калькулятор для расчета необходимого количества секций радиатора для отопления заданного помещения с известной теплоотдачей

Формула расчета количества секций радиатора

N = S/t*100*w*h*r

где,

  • N — количество секций радиатора;
  • S — площадь комнаты;
  • t — количество тепла для обогрева комнаты;
  • w — коэффициент окон
  • Обычное остекление — 1.1;
  • Пластик (двойное остекление) — 1;
  • h — коэффициент высоты потолков;
  • до 2.7 метров — 1;
  • от 2.7 до 3.5 метров — 1.1;
  • r — коэффициент размещения комнаты:
  • не угловая — 1;
  • угловая — 1.

Необходимое количество для обогрева комнаты (t) рассчитывается умножением площади комнаты на 100 Вт. То есть для обогрева комнаты 18 м 2 , необходимо тепла 18*100=1800 Вт или 1.8 кВт

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Опрессовочное и рабочее давление

Выбирая алюминиевые радиаторы отопления, стоит обратить внимание на то, какие лучше фирмы ценятся потребителями, и какое опрессовочное и рабочее давление имеет прибор. Как узнать эти значения? Они прописываются в паспорте к модели

Рабочее давление – это давление, которое способна выдерживать батарея ежедневно. Для алюминия оно равно значению – от 10 до 15 атмосфер.

Алюминиевые батареи активно применяются в частных домах и коттеджах. Это целесообразно, так как рабочее давление котлы в таких строениях создают около 2 атмосфер. В квартире лучше применять приборы, выполненные из другого материала, так как рабочее давление в ней может доходить до 30 атмосфер.

Опрессовочное давление – показатель, характеризующий то, какое максимальное давление способен выдержать прибор в течение небольшого времени. Осенью планово в квартирах осуществляют опрессовку, в это время рабочее давление повышается в 2 раза. Именно поэтому рекомендуется остановить свой выбор на моделях, у которых есть запас опрессовочного давления.

Известные производители алюминиевых радиаторов

На российском рынке представлено немало компаний — производителей алюминиевых радиаторов из алюминия. В таблице ниже приведены наиболее авторитетные бренды, модели которых завоевали широкую популярность и заслуженную добрую репутацию:

Хозяину жилья, владеющему базовой информацией об алюминиевых радиаторах отопления, намного проще будет разобраться с предложенным ассортиментом, исключить ошибку в выборе, найти именно тот вариант по параметрам и дизайну, который идеально впишется в конкретные условия и обеспечит эффективный обогрев помещения.

Соединение между собой: как соединить две батареи?

Батареи можно соединить между собой тремя основными способами:

  1. Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
  2. Последовательно. Схема подразумевает использование одной трубы.
  3. Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.

Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.

Подключение

Далее батарея фиксируется к отопительной системе. Последовательность процедуры:

  • производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
  • присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
  • при помощи сгонов произвести фиксацию батареи к трубопроводам;
  • проведение опрессовки системы.

Область применения


Алюминиевые радиаторы устанавливают в частных домах с автономным отоплением Алюминиевые батареи в основном используется в частном домостроении с автономным отоплением, так как в этом случае есть возможность обеспечить необходимое качество воды, урегулировать показатели давления и проконтролировать подачу теплоносителя. В качестве мест монтажа могут выступать:

  • жилые помещения;
  • хозяйственные постройки;
  • промышленные предприятия;
  • гаражи, ангары, склады.

Радиаторы из алюминия монтируются в зданиях, где предусмотрена собственная, нецентрализованная отопительная система.

Стоит ли покупать китайские радиаторы

Хотите купить алюминиевые радиаторы отопления, но не можете сделать правильный выбор в пользу одного из производителей? Посматриваете на продукцию китайских брендов, так как она отличается более доступной ценой? В этом случае нужно проявить особую осторожность. Вот лишь основные причины:

Покупая китайские радиаторы отопления, вы рискуете нарваться на некачественную подделку, которая подведет вас в самый неподходящий момент.

  • китайцы любят экономить на материалах – это приводит к ухудшению технических характеристики радиаторов;
  • партии батарей могут сильно отличаться по качеству – одни батареи служат годами, а другие выходят из строя уже в первый месяц эксплуатации;
  • китайские производители нередко меняют характеристики продукции, забывая указывать новые данные на упаковках и в технических паспортах.

Таким образом, покупка китайских радиаторов – это большой риск. Полагаться в вопросах выбора на продавцов здесь нельзя, так как они и сами могут не знать об особенностях той или иной партии. Если вы решили приобрести китайские алюминиевые батареи, захватите с собой специалиста, чтобы он смог осмотреть радиаторы и оценить их качество.

Если вы хотите создать надежную и долговечную отопительную систему, которая не зальет полы и соседей снизу, присмотритесь к радиаторам от известных европейских и российских брендов – в их числе вы легко найдете недорогие, но качественные модели.

Что касается выбора радиаторов по другим параметрам, то об этом вы сможете прочитать в следующих разделах нашего обзора – мы расскажем про технические характеристики и научим вас, как рассчитать необходимое количество секций.

Это интересно: Стальная ванна плюсы и минусы

Технические характеристики

Характеристики алюминиевых радиаторов разнятся в зависимости от производителя. Состава металла и способа формовки и даже способа защиты алюминия от коррозии. В таблицу сведены средние показатели моделей известных производителей.

Основное деление выполнено по межосевому расстоянию у секций радиатора, так как это один из основных габаритных показателей, по которым предстоит выбирать алюминиевые радиаторы.

ХарактеристикаЕд.изм.Межосевое расстояние
200350500600
Мощность секцииВт90-100140-150180-220190-250
масса одной секциикг0,80-0,950,8-1,31,3-1,81,45-2,1
Емкостьл0,10-0,110,15-0,50,25-0,60,45-1
Рабочее давлениебар<16
Опрессовочное давлениебардо 25
Предельная температура теплооносителя°Сдо 110

Для каждого помещения в ходе расчета системы отопления определяется мощность радиатора (-ов), который будет установлен в нем. Разделив расчетное значение на мощность одной секции, можно получить количество секций в одной батарее.

Следующим шагом следует определить оптимальную ширину радиатора, ведь он должен занять не менее 2/3 ширины оконного проема, чтобы создать эффективную тепловую завесу.

Зная уже число секций каждого типоразмера, подбирается такое межосевое расстояние, чтобы ширина батареи соответствовала требованиям.

При этом ширину одной секции надо уточнять у производителя в технической документации. Практически всегда это 80 мм.

Установка биметаллических радиаторов отопления

Эффективная работа оборудования зависит от правильной установки прибора в доме. Рекомендуется сразу все элементы крепить при помощи уровня, чтобы система отопления выглядела аккуратно. Биметаллический радиатор отопления легко монтируется на стену при выполнении следующих правил:

  1. Опорные кронштейны закрепляют дюбелями.
  2. Зазоры заполняют цементным раствором.
  3. Крепежные крюки запускают между секциями биметаллического прибора.
  4. При пуске теплоносителя краны закрывают на 2/3 во избежание гидроудара.
  5. Для качественного теплообмена зазор между полом и нижней частью радиатора – от 60 до 120 мм.
  6. Зазор между подоконником и верхней частью корпуса радиатора – от 50 мм.
  7. Оптимальное место для установки батареи – по центру оконного проема.
  8. Прибор крепится строго горизонтально по отношению к полу.
  9. Все радиаторы в комнате монтируются на одном уровне.

Как добавить секции к биметаллическому радиатору?

В процессе эксплуатации иногда требуется увеличить мощность отопительного оборудования или заменить отдельные элементы. Разборные биметаллические батареи легко демонтируются и наращиваются при наличии радиаторного ключа и простых приспособлений:

  1. Кладем радиатор на ровную плоскость.
  2. Между сдвинутыми секциями устанавливаются ниппели и прокладки.
  3. Радиаторным ключом равномерно закручиваются ниппели, чтобы секции сдвигались параллельно.
  4. Производим с обеих сторон равное количество оборотов.
  5. Плотно стягиваем секции между собой.
  6. Производим тест на герметичность.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

Существует несколько схем подключения алюминиевых приборов:

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Плохо греют

Если батареи стали холоднее, при том, что котел работает на полную мощность, искать проблему придется именно со стороны радиаторов.

Однако прежде всего следует обратить внимание на показания манометра перед и после фильтра, на работу циркуляционного насоса, а также настройки терморегуляторов, установленных по контуру. Если с этими узлами все нормально, то остается проблема лишь с теплообменниками

Есть несколько причин, по которым алюминиевые батареи плохо греют:

  • Завоздушивание радиатора;
  • Батарея замусорена;
  • Изначально ошибка в подключении.

Последствия по всем причинам одно и то же – прерывается нормальный ток теплоносителя и, естественно, отсутствие теплообмена.

Грешить на радиатор следует в том случае, если холодными стали лишь несколько теплообменников в доме, в то время как остальные продолжают функционировать нормально.

Лучшие батареи из алюминия для частного дома

Лучшими считаются изделия, изготовленные по технологии литья — долговечны, прочны, с хорошими показателями теплоотдачи.

В локальных отопительных сетях опрессовка не производится: теплоноситель единожды заливается в систему и циркулирует в ней годами. Давление в инженерной сети частного дома постоянное и низкое, даже у производительных немецких котлов этот рабочий параметр редко достигает 10 атм. При устройстве отопительной системы нет смысла выбирать радиаторы повышенной прочности, что способны перенести гидроудары до 20—24 атм, поскольку таких нагрузок не предвидится.

Важно! Главное при выборе батарей для частного дома — теплоотдача. Чем выше этот показатель, тем эффективней будет функционировать устроенная система отопления

Основываясь на приведённых факторах, легко выбрать радиатор для организации отопительной системы в частном доме по доступной цене. Итальянские, отечественные и даже китайские производители обеспечивают наш рынок качественными и бюджетными моделями.

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

  • секционные;
  • трубчатые;
  • панельные;
  • пластинчатые.

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Сравнение с радиаторами из других металлов

Рассмотрим основные характеристики алюминиевых радиаторов на фоне других, не менее популярных в России конвекторов, из других металлов. Для удобства восприятия информации, все сведения приведены в качестве сравнительной таблицы.

Представленная таблица даёт понять, что по многим эксплуатационным показателям алюминиевые радиаторы значительно отличаются от аналогов из других материалов:

  • По температуре рабочей жидкости разброс примерно одинаков, но это условие будет интересно лишь при условии использования антифризом в качестве теплоносителя. В большинстве жилых домов и квартир, температура циркулирующей в системе воды не превышает 80-90°С.
  • Величина рабочих давлений вносит своеобразный разброс. Чугун плохо переносит растяжение, поэтому имеет низкий показатель. Сталь – чуть выше, биметалл имеет самое высокой значение.
  • По коэффициенту полезного действия (КПД) алюминиевые радиаторы можно назвать оптимальными в соотношении «цена-результат». Они выделяют тепла значительно меньше, чем медные, но и стоят значительно дешевле.
  • Не менее важным фактором является и вес радиатора. Наиболее актуальным этот вопрос является при проектировании системы отопления для здания, построенного из пористого газобетона. Лёгкие биметалл и алюминий не будут оказывать чрезмерную нагрузку на кронштейн, как их стальные или чугунные аналоги. Также, как уже упоминалось, меньший вес облегчает процесс транспортировки и монтажа оборудования.


Выбор подходящего радиатораИсточник oboiman.ru

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Конструктивные разновидности

Алюминиевые изделия можно приобрести как в виде отдельных секций (сборку осуществляют непосредственно перед монтажом), так и в виде готовых (собранных в заводских условиях батарей из 4-16 секций). Преимуществом первых является возможность наиболее точного расчета тепловой мощности для обогрева конкретного помещения. Однако их установка более трудозатратна и требует приобретения дополнительных соединительных аксессуаров (муфт и прокладок). Монтаж и подключение вторых занимает намного меньше времени. К тому же места соединения секций готовых батарей качественно прокрашены в процессе заводского изготовления, что, несомненно, весьма положительно влияет на внешний вид. Именно они наиболее востребованы на рынке отопительных приспособлений.

Различают две разновидности алюминиевых радиаторов в зависимости от места присоединения труб теплоносителя:

  • С нижним подключением. Такие устройства обычно применяют при строительстве современных торгово-развлекательных центров, офисных зданий, медицинских учреждений и индивидуальных домов (или коттеджей).
  • С боковым подключением. Эти батареи наиболее востребованы для замены батарей при ремонте стандартных городских квартир. Четыре отверстия (по два с каждой стороны) позволяют осуществить как одностороннее, так и двухстороннее подключение труб теплоносителя. Незадействованные отверстия закрывают специальными заглушками.

Внутреннее сечение вертикальных каналов радиаторов может быть:

  • круглым (по прочностным характеристикам именно такие изделия являются лучшими алюминиевыми радиаторами отопления);
  • эллипсообразным (в настоящее время применяется достаточно широко);
  • ромбовидным (ввиду небольшой прочности от такой геометрии отказались многие ведущие производители).

Опрессовочное и рабочее давление

Выбирая алюминиевые радиаторы отопления, стоит обратить внимание на то, какие лучше фирмы ценятся потребителями, и какое опрессовочное и рабочее давление имеет прибор. Как узнать эти значения? Они прописываются в паспорте к модели

Рабочее давление – это давление, которое способна выдерживать батарея ежедневно. Для алюминия оно равно значению – от 10 до 15 атмосфер.

Алюминиевые батареи активно применяются в частных домах и коттеджах. Это целесообразно, так как рабочее давление котлы в таких строениях создают около 2 атмосфер. В квартире лучше применять приборы, выполненные из другого материала, так как рабочее давление в ней может доходить до 30 атмосфер.

Опрессовочное давление – показатель, характеризующий то, какое максимальное давление способен выдержать прибор в течение небольшого времени. Осенью планово в квартирах осуществляют опрессовку, в это время рабочее давление повышается в 2 раза. Именно поэтому рекомендуется остановить свой выбор на моделях, у которых есть запас опрессовочного давления.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
