Какие трубы для теплого пола лучше использовать — подробное сравнение

Преимущества

Преимущества металлопластиковых труб очевидны – самым значимым является наличие алюминиевого слоя. И данный факт выгодно выделяет данную продукцию.

Второе важное преимущество – это минимальный показатель линейного увеличения, и полная сохранность алюминиевого слоя, повредить его практически нельзя. Продолжает ряд достоинств долговечность металлопластиковых труб

К долговечности данных товаров можно добавить и их надежность. Если рассмотреть на конкретных примерах, то долговечность стали составляет не больше 20 лет

Продолжает ряд достоинств долговечность металлопластиковых труб. К долговечности данных товаров можно добавить и их надежность. Если рассмотреть на конкретных примерах, то долговечность стали составляет не больше 20 лет.

А долговечность МП трубопровода занимает более внушительный период – это более полувека. Таким длительным периодом использования могут похвастаться не многие виды сортамента.

Еще одно преимущество, заслуживающее внимания – это возможность сохранять форму в стяжке, что существенно упрощает монтаж.

Стоит также упомянуть про теплопроводность металлопластиковых изделий, у данных труб она минимальная. По показателю теплопроводности они значительно превосходят аналогичные товары.

Если сравнить эту теплопроводность со стальными аналогами, то в данном случае она в 175 раз меньше. А теплопроводимость у меди в 1300 раз больше.

Преимуществ у данного вида сортамента много, а к недостаткам относят только его несколько повышенную, чем у полиэтилена стоимость, и склонность к залому. Но, второго недостатка можно избежать, если не превышать допустимый радиус загиба при прокладке пола.

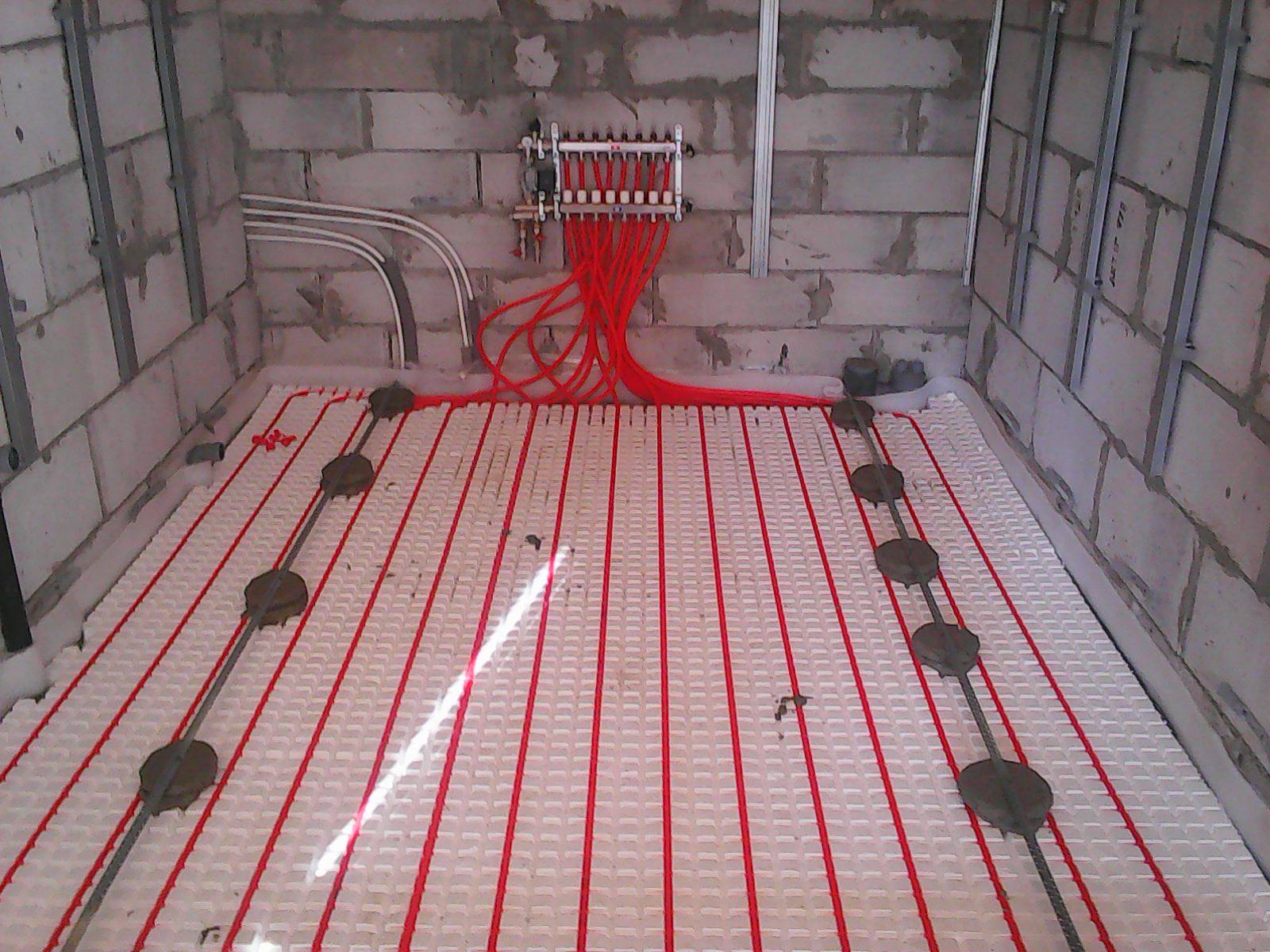

Укладка контура

Для напольного обогрева хорошо подходят пластиковые изделия диаметром 16-20 мм, с толщиной стенки 2 мм. Установку проводят «улиткой» или «змейкой». При выполнении «улитки» шаг укладки трубы может быть минимальным, но не менее 10 см. Если располагать контур «змейкой», то поворот магистрали должен составлять не менее 5 диаметров. При выборе изделия 16 мм, радиус изгиба не может быть менее 8-10 см; предусматривают такое же расстояние труб на тёплом полу.

Для эффективного обогрева необходимо правильно рассчитать количество трубы для тёплого пола. Если используется изделие диаметром 16 мм, то максимальная длина системы 100 м; для 18 мм – 122 м; для 20 мм – 125 м. Перед монтажом системы отопления необходимо сделать проект.

Тёплый контур не укладывают под мебелью, вблизи обогревательных приборов. От стены отступают 30 см. Необходимо посчитать обогреваемую площадь помещения. Для расчёта шага и метража водяного контура используют калькуляторы или таблицы. Учитывают толщину стяжки, теплопроводность напольного покрытия.

Если теплоноситель, который выходит в систему имеет температуру 30 0С, то при шаге трубы 20 см температура пола будет равна 25,9 0С. При этом воздух в помещении прогреется до 22 0С. Для организации водяного контура потребуется на 1 м2 обогреваемой поверхности 5 м нагревательного элемента.

Чтобы увеличить температуру пола до 26,5 0С, шаг уменьшают до 15 см; на 1 м2 понадобится контур 6,7 м. Данные показатели приемлемы для укладки трубы 16*2 мм.

Для напольного обогрева спальни потребуется меньше материала. Оптимальная температура в помещении 18 0С. температура пола должна быть 24 0С, теплоноситель 30 0С. шаг между витками «змейки» 15 см. Для 1 м2 понадобится контур длиной в 10 м.

Для системы напольного обогрева лучше использовать магистраль из металла, но всё чаще выбирают пластиковые изделия. Монтаж отопления можно наладить за несколько часов. Ведущими производителями оборудования для тёплого пола являются Германия, Чехия, Италия: компании имею дилеров в Москве и в других городах СНГ.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Заголовок

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Заголовок

Водяной Тёплый Пол, монтаж

Заголовок

5 ключевых правил монтажа водяного теплого пола

Какие трубы выбрать?

Какие трубы лучше выбрать

Выбор наиболее подходящих труб — непростая задача. Здесь надо учесть все рабочие моменты, от количества контуров до рабочего давления в системе.

Кроме этого, надо учесть и другие факторы:

1. материал чернового пола;
2. условия эксплуатации;
3. параметры системы подачи теплоносителя;
4. способ монтажа;
5. нагрузка на систему и т. д.

Сопоставляя все эти факторы, подбирают наиболее подходящий тип труб и фитингов к ним. Основным критерием выбора следует считать рабочее давление в системе. Для больших значений необходимы металлические трубы и соответствующие фитинги, для подключения к малопроизводительным источникам выбирают полиэтиленовые или полипропиленовые трубопроводы.

Однако, система, собранная на основе полимерных трубопроводов, не переносит избыточных нагрузок и часто повреждается при выполнении различных работ на поверхности пола.

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

1. металлопластиковая труба: 65 руб\п. метр;
2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
3. гофрированная нержавеющая труба: 178 руб\ п. метр;
4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

№2. Метод сшивки труб PEX-труб

Важнейший параметр при выборе труб из сшитого полиэтилена – это метод сшивки, который использовал производитель. От него зависит количество образованных дополнительных связей, а следовательно, и эксплуатационные качества изделия.

Для образования дополнительных связей (мостов) в полиэтилене используют такие методы сшивки:

• сшивка пероксидом, такие трубы маркируются PEX-A;
• сшивка силаном, PEX-B;
• радиационная сшивка, PEX-C;
• азотная сшивка, PEX-D.

Трубы PEX-A получают путем нагревания сырья с добавлением пероксидов. Плотность сшивки у этого способа максимальная и достигает 70-75%. Это позволяет говорить о таких преимуществах, как отличная гибкость (максимальная среди аналогов) и эффект памяти (при разматывании бухты труба практически сразу принимает исходную прямую форму). Перегибы и заломы, которые могут появиться в процессе монтажа, можно исправить, если немного нагреть трубу строительным феном. Основной минус – это высокая цена, так как технология пероксидной сшивки считается самой дорогой. Кроме того, во время эксплуатации проходит вымывание химических веществ, причем несколько более интенсивно, чем в других PEX-трубах.

Трубы PEX-B производят в два этапа. Сначала в сырье добавляют органические силаниды, получая на выходе недосшитую трубу. После этого изделие гидратируется, и в итоге плотность сшивки достигает 65%. Такие трубы отличаются невысокой ценой, они устойчивы к окислению, имеют высокие показатели давления, при котором происходит разрыв трубы. По надежности они практически не уступают трубам PEX-A: хоть процент сшивки тут ниже, но прочность связей выше, чем при пероксидной сшивке. Из минусов отметим жесткость, поэтому согнуть их будет проблематично. Кроме того, эффекта памяти тут нет, поэтому первоначальная форма трубы будет восстанавливаться плохо. При появлении заломов помогут только соединительные муфты.

Трубы PEX-C получаются при т.н. радиационной сшивке: на полиэтилен воздействуют электронами или гамма-лучами. Процесс производства требует тщательного контроля, ведь от расположения электрода относительно трубы зависит равномерность сшивки. Степень сшивки достигает 60%, такие трубы имеют неплохую молекулярную память, они более гибкие, чем PEX-B, но в процессе эксплуатации на них могут образовываться трещины. Заломы исправляются только соединительными муфтами. В России такие трубы не нашли широкого распространения.

Трубы PEX-D производятся путем обработки полиэтилена соединениями азота. Степень сшивки невысокая, около 60%, поэтому по эксплуатационным качествам такие изделия значительно уступают аналогам. Технология фактически ушла в прошлое и сегодня почти не применяется.

В продаже можно встретить трубы PEX-EVOH. Отличаются они не способом сшивки, а наличием внешнего дополнительного антидиффузного слоя из поливинилэтилена, который еще больше защищает изделие от попадания внутрь трубы кислорода. По способу сшивки они могут быть любыми.

Самыми качественными считаются трубы PEX-A, но их высокая стоимость заставляет многих использовать трубы PEX-B. Эти два вида изделий получили наибольшее распространение на рынке, а выбор между ними зависит от бюджета, личных предпочтений и особенностей трубопровода, который необходимо с их помощью построить.

Не путайте трубы из сшитого полиэтилена с:

• трубами из полиэтилена низкого давления, они выдерживают температуру не более +40С и пригодны только для систем холодного водоснабжения;
• трубами из недосшитого полиэтилена Pert, в них отсутствуют межмолекулярные связи, вместо них происходит переплетение цепей полимера и их сцепление. Такие трубы совсем недавно появились на рынке, выдерживают температуры до +70С;
• трубами из термостойкого полиэтилена. Они также способны выдерживать воздействие высоких температур (за счет введения в состав полимера термостойких добавок), но не смогут так долго, как PEX-трубы, работать при высоких температурных и прочих нагрузках.

Характеристики труб для водяного тёплого пола

Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.

Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.

Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.

Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки

Не маловажное значение играет эластичность контура — он должен легко сгибаться

Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.

Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.

Что еще понадобится для монтажа?

• Теплоизоляция. Под трубы обязательно необходимо проложить слой теплоизоляции. Это может быть пенопласт или ЭППС.
• Гидроизоляция. Мультифольга или полиэтиленовая пленка – гидроизоляция и дополнительная теплоизоляция.
• Демпферная лента. Укладывается вдоль стен и между участками комнаты с разными отопительными контурами. Она предназначена для того, чтобы компенсировать расширение бетонной стяжки вследствие нагрева.
• Арматурная сетка. Призвана укрепить стяжку, и послужит основой, к которой будут крепиться трубы.
• Якорные скобки – специальные хомутики для крепления труб.
• Коллектор для теплого пола. Это устройство, которое выполняет функцию распределения теплоносителя по контурам. Если в системе несколько контуров разной длины, коллектор обязательно должен быть оснащен регуляторами расхода. Это обусловлено тем, что при подаче равного количества теплоносителя длинный контур будет греться значительно слабее, чем короткий. В некоторых случаях вода может совсем не пойти в более длинный контур из-за высокого гидравлического сопротивления.
• Смесительный узел. Это устройство необходимо в том случае, если не все комнаты в доме отапливаются при помощи теплого пола. В холодное время года температура теплоносителя, подаваемого на радиаторы достаточно высока, а теплый пол является низкотемпературной системой. Именно в смесительном узле подаваемый теплоноситель разбавляется уже остывшим до необходимой температуры.

Характеристика труб из различных материалов

Чтобы помочь потребителям определиться, какую трубу лучше использовать для теплого пола, рассмотрим основные показатели наиболее востребованных материалов.

Чаще всего используются трубы из меди, полипропилена, металлопластика и сшитого полиэтилена.

Изделия из меди

Медь до сих пор активно используется для производства отопительных труб, поскольку отличается высокой долговечностью. Этот материал отличается антибактериальными свойствами и устойчивостью к окислению. Кроме того, медные изделия могут эксплуатироваться при температурах в пределах от -100 до +250 ℃ и довольно устойчивы к механическим нагрузкам.

При условии, что укладка медных труб для пола с водяным отоплением была выполнена правильно, такая система способна функционировать в течение порядка 50 лет без угрозы расплавления, деформации или трещин. Несмотря на высокую стоимость медных трубных изделий, в долгосрочной перспективе такие затраты окупятся с лихвой.

Кроме того, желательно не сливать воду из системы слишком часто, а также не комбинировать в одном контуре медные и стальные элементы, поскольку эти металлы имеют различные электрохимические характеристики.

При оборудовании теплого пола из медных труб должны быть использованы крепежи, арматура и соединительные элементы из аналогичного материала. Это увеличивает затраты на монтаж всей системы примерно на 1/3. Кроме того, необходимо будет оплатить работу людей, выполняющих укладку теплых полов.

Все эти факторы приводят к тому, что результирующая стоимость обустройства теплого пола из медных труб обходится потребителям достаточно дорого.

Водяной пол

Водяной тёплый пол — трубопровод, размещённый по схеме «змейка» или «улитка», по которому циркулирует теплоноситель. В комплект входит циркуляционный насос и коллекторная группа. Чаще конструкция заливается бетонной стяжкой, поэтому имеет большой вес.

Модель будет выгодной в плане экономичности для частных строений с большими площадями, особенно при наличии автономного котла. В квартирах многоэтажного дома такие полы установить не возможно, так как требуется разрешение на их монтаж, и подключение к центральному отоплению.

Получить такое разрешение трудно, так как это отрицательно сказывается на работе отопительной системы всего дома. Кроме того, есть риск подтопления соседей, в случаи протечки трубопровода.

Плюсы гидрополов — эффективность и экономичность.  Они не сушат воздух, и могут быть единственным отопительным прибором в доме. При их возведении не нужно продумывать расстановку мебели заранее, так как на них можно ставить тяжёлые предметы. Кроме того, в плане пожарной опасности, они являются самыми безопасными. Срок службы 50 лет.

Какой пол лучше выбрать: электрический или водяной?

На каждый тип тёплого пола возложены свои функции, с которыми они прекрасно справляются.

Выбирать водяное отопление следует при наличии больших площадей, более 100 м2. Несмотря на дорогой монтаж водяного пола, он быстро окупается в процессе эксплуатации. Средний срок окупаемости составит 3 года. А вот эксплуатация электрического отопления для больших помещений выйдет намного дороже.

Для обогрева небольших площадей лучше выбирать электрические полы. Они проще в установке, особенно инфракрасные, и их монтаж обойдётся недорого.

Кроме того, надо учитывать единственным источником тепла будет система или нет. Если он будет основным отоплением, то лучше выбирать водяную или мощную кабельную конструкцию, они качественные и надёжные. А для дополнительного обогрева идеально подойдет плёнка или маты.

Какие лучше трубы для теплого пола: особенности выбора материала

Перед тем, как определиться, какая труба для теплого водяного пола лучше, необходимо ознакомиться с предложениями производителей, и выбрать лучший материал.

Полипропилен

Это самая современная разработка производителей. Крепление изделий между собой выполняется диффузной сваркой, которая обеспечивает высокую надежность и прочность. Если сшивать полипропилен таким способом — протечки абсолютно исключены. Полипропиленовые трубы бывают однослойными и с дополнительным армированием.

Полипропилен обладает рядом достоинств:

• Если теплоноситель замерз, магистраль немного расширится. Это не вызовет разрыва системы. После размораживания трубы возвращаются в прежние параметры;
• надежная сварка исключает протечки;
• дополнительные элементы для устройства пола из полипропилена стоят в 6 раз дешевле, чем для металлопастика. Это значительно экономит бюджет;
• гарантия производителя – 50 лет.

Невзирая на достоинства, полипропилен используют не так часто, так как радиус изгиба равен восьми диаметрам. Шаг между отрезками более 320 мм для трубы сечением 20 мм. Такое расположение подойдет не для каждой площади.

Труба из полипропилена

Нержавеющая сталь

Гофрированное изделие из нержавейки также применяется для монтажа. Высокая гибкость позволяет выполнить монтаж пола на маленьких площадях. Кроме того, благодаря этой характеристике можно устанавливать сложную геометрию с минимальным количеством стыковок.

Среди достоинств нержавейки стоит отметить:

• простой и быстрый монтаж;
• не подвержены коррозии;
• неограниченный срок службы;
• не боится гидроударов;
• хорошая гибкость;
• не боится замерзания теплоносителя, высокая теплоотдача;
• не требуется промывка;
• над теплым полом можно выполнять любое основание: из бетона, стяжки, чистовое покрытие также может быть любое;

Если вы не знаете, какую трубу для теплого пола выбрать, нержавейку можно назвать лучшей.

Укладка трубы из нержавеющей стали

Сшитый полиэтилен

Это самый бюджетный вариант. Невзирая на невысокий бюджет, у них достаточно неплохие характеристики:

• высокая устойчивость к химическим воздействиям;
• не подвергаются износу;
• отличная звукоизоляция;
• высокая гибкость, что облегчает монтаж;
• выдерживают кратковременное повышение температуры до +110°С;

Необходимо отметить и некоторые негативные особенности сшитого полиэтилена:

проницаемость кислорода приводит со временем к коррозии соединительных элементов;
невысокая устойчивость к механическим воздействиям

Монтаж чистового покрытия необходимо выполнять крайне осторожно, чтобы не повредить материал. Изгибы также должны быть более плавными.. Труба из сшитого полиэтилена

Труба из сшитого полиэтилена

Медь

Один из лучших материалов – медь. При монтаже необходимо использовать специальные инструменты, поэтому самостоятельно выполнить теплый пол вряд ли получится, необходимо помощь профессионалов, а это дополнительная статья расходов.

Основные достоинства медных труб:

• высокая теплопроводность;
• устойчивость к коррозии;
• трубы небольшого диаметра легко сгибаются;
• долговечность системы;
• 100% КПД, что позволит экономить затраты на обогреве дома;

Стоимость трубы для теплого водяного пола из меди в 7 раз превышает цену изделий из полимеров. Это основной их недостаток. Кроме того, необходимо планировать дополнительные затраты на установку и привлечение специалистов.

Медные трубы

Трубы металлопластиковые для теплого пола

Металлопластик достаточно популярен для устройства пола. Можно отметить следующие основные достоинства материала:

• при повышенных температурах они сохраняют первоначальную структуру;
• устойчивы к повышенным нагрузкам;
• срок эксплуатации – около 50 лет;
• отличная гибкость;
• держат придаваемую форму;
• легкий вес.

Металлопластик для водяного пола

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

• соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
• процесс монтажа не продолжительный;
• трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

Какие трубы оптимальны для теплого пола

Мягкое тепло, исходящее от напольной системы обогрева, создает в помещении уютную атмосферу комфорта и уюта. Тепловые потоки равномерно прогревают финишное покрытие пола и перемещаясь вверх, обогревают внутренне пространство квартиры или частного дома. Неудивительно, что постоянно растет интерес к данному виду альтернативного отопления.

Чтобы подобрать нужные трубы для теплых полов, составлен своеобразный список лидеров по востребованности:

1. На первом месте находятся металлопластиковые трубы с маркировкой «PEX-AL-PEX»
2. Второе место принадлежит сшитому полиэтилену PE-X.
3. Третье место занимает термостойкий полиэтилен PE-RT.
4. Четвертое место – медные.
5. Пятое место — нержавеющие гофрированные.

На заметку: Стальные и пропиленовые трубы в инженерных напольных системах практически не используются.

Характеристики металлопластиковых изделий

Металлопластиковая труба для теплого пола: какая лучше, надежнее и практичнее? Этот материал по своей популярности не уступает полимерам. Даже при сильном нагреве она способна сохранить собственную форму неизменной, выдерживает большую нагрузку и эксплуатируется несколько десятков лет.

Все производители поставляют на рынок пятислойные изделия, из них три слоя – основные изоляционные материалы, а два – просто клей. Верхний и внутренний слои являются сшитым полиэтиленом, сердцевина алюминиевая, и с полиэтиленом соединяется с помощью клея.

1. Внутренний слой отвечает за сохранение рабочих параметров относительно давления и температуры, он выполнен из полиэтилена, сшитого способом экструзии.
2. Затем слой клея, связывающий полиэтилен и алюминий.
3. Алюминиевая фольга газонепроницаема, ее толщина варьируется и зависит от типа и диаметра изделия. Обычно это 0,2 – 2,5 мм. Фольга может быть сварена как встык, так и внахлест.
4. Сверху очередной слой клея, а затем последний слой полиэтилена. Он может быть сшитым или цельным, но высокоплотным.

Это практичные теплые полы – металлопластик гибкий, форма изделий из него устойчива даже после неоднократного сгибания. Это важные качества, которые непременно пригодятся в процессе монтажа. Минимальный вес способен значительно упростить любые манипуляции.

№2. Металлопластиковые трубы для теплого пола

Металлопластиковые трубы получили едва ли не самое широкое распространение. Долговечность и отличные эксплуатационные качества объясняются многослойной структурой материала. Внутренний слой – это сшитый методом экструзии полиэтилен, который отвечает за рабочие характеристики трубы. Далее идет слой алюминия, который прикреплен к полиэтилену специальным клеящим составом. Алюминиевая фольга защищает от проникновения внутрь трубы кислорода и сдерживает линейные расширения и сужения. Толщина этого слоя – 0,2-0,25 мм в зависимости от диаметра. Сваривается фольга встык или внахлест, получается герметичный слой. Поверх фольги расположен еще один клеевой слой, который скрепляет ее с внешним защитным слоем полиэтилена.

Подобное строение позволяет говорить о многочисленных преимуществах металлопластиковых труб:

• отличная гибкость и способность хорошо держать форму после сгибания;
• теплопроводность, которая обеспечивается прослойкой из алюминия, и устойчивость к повреждениям и зарастанию благодаря использованию полимера;
• монтаж таких труб не требует применения специфического оборудования, поэтому обойдется недорого;
• высокая долговечность;
• способность выдерживать температуры до 110С без изменения основных эксплуатационных качеств;
• устойчивость к коррозии и агрессивным средам;
• небольшой вес;
• хорошая звукоизоляция. Звук движения теплоносителя по системе будет неслышен.

Среди недостатков недопустимость скручивания труб и изгибание касательно оси, что обязательно необходимо помнить во время монтажа

Также учитывать важно и свойство алюминиевого слоя повреждаться при неоднократном изгибании

Характеристики труб

Чтобы лучше разобраться в вопросе, следует рассмотреть характеристики каждой трубы в отдельности. Главная идея в отоплении заключается в количестве теплоносителя, которое мы нагреваем и которое циркулирует по трубам и передает аккумулированное тепло в помещение, обогревая его.

Возьмем в качестве теплоносителя воздух. Воздушное отопление считается самым экономичным, т. к. воздух нагревается сам, без насосов и начинает циркулировать по трубам

Если в качестве теплоносителя брать воду или другую жидкость, то тут важно ее количество. Чем меньше теплоносителя нагревается, тем отопительная система считается экономичней

Для трубы теплого пола диаметром 16 мм количество теплоносителя составляет 110 мл на 1м погонный, для трубы диаметром 20 мм – 180 мл на 1м погонный. Не трудно посчитать, что разница составит около 40 процентов, довольно большая цифра.  Таким образом, при одинаковых условиях труба на 20мм проигрывает по этой характеристике. Однако шаг, с которым монтируют трубы различный. Для диаметра 16мм стандартный шаг составляет 150мм, а для диаметра 20мм — 250мм. За счет увеличения шага уменьшается длина используемой трубы, и количество теплоносителя становится примерно одинаковым для трубы диаметром 16мм, так и для диаметра 20мм. К тому же, за счет большего диаметра, площадь теплоотдачи труб на 20мм больше чем у труб на 16 мм.

Не менее важную роль играет удобство работы при монтаже труб. Как правило, трубы начинают укладывать на пол спиралью, но между соседними контурами остается пространство, которое не отапливается. Соответственно тепло распространяется не по всему полу и остаются неотапливаемые участки. В это пространство укладывают трубы в виде змейки с минимальным шагом в 100мм. У трубы теплого пола диаметром 16мм можно добиться такого шага, а вот у трубы на 20мм нет. К тому же существует множество маленьких помещений, например небольшие коридоры, санузлы т. д., в которые укладывать трубу проще змейкой.

Следующие характеристики — это сопротивление и расход. Чтобы было оптимальное сопротивление для трубы диаметром 16 мм рекомендуют длину контура 90м погонных на один контур с шагом 150мм для площади 13-15кв. м. Если брать трубу диаметром 20мм эти характеристики увеличиваются: на один контур берут длину 130м погонных, площадь 20м кв., шаг 200-250м. Но, несмотря на это увеличение, расход получается примерно одинаковый, так как характеристики друг друга компенсируют. Все это вам покажет готовый проект с расчетами. Но если проекта нет, можно использовать трубу диаметром 16мм и для своих расчетов брать стандартные данные под эту трубу. Это будет оптимальным вариантом.

Поведем итог: труба диаметром 16мм используется для жилых помещений; труба диаметром 20мм – для нежилых и в редких случаях для жилых помещений. Перед монтажом теплого пола необходимо произвести расчеты. Определиться с теплоносителем и способом укладки трубы в соответствии с ее диаметром и уже после этого выполнять работу.

Читайте так же:

Выбор обогрева по виду помещения

Для кухни или санузла идеальным решением будут маты. Их мощности хватит, чтобы обогреть такие площади, и они пригодны для монтажа в помещениях с повышенной влажностью.

Маты заливаются тонким слоем плиточного клея, на который укладывается керамика. В таких комнатах плитка является основным отделочным материалом.

Для спальни или детской лучше взять инфракрасные устройства. Они не излучают электромагнитные волны, которые оказывают вред здоровью, кроме того, просты в монтаже.

В гараже можно устанавливать любой вид отопления. Водяная система целесообразна, если гараж расположен в пристройке к частному дому, где есть автономная котельная.

Иначе, подводить теплоноситель к отдельно стоящему гаражу будет слишком дорого. Поэтому, для таких помещений лучше выбирать кабельные устройства, которые можно включать для обогрева по надобности.

Виды

Согласно СНиПам и инструкциям производителей, трубы теплого пола должны укладываться без сварных швов и фитинговых соединений в бетоне. Любая подобная состыковка – это потенциальная точка порыва и протечки воды. Стяжка после этого придет в негодность. А ремонт ее не просто сложен, но сильно проблематичен.

В итоге для теплых полов подходят только трубы:

• медные;
• из гофрированной нержавейки;
• из сшитого полиэтилена (PEX);
• металлопластиковые (PEX-AL-PEX).

Металлические

Из металлических труб использовать в теплых полах разрешается лишь два варианта – медные и гофры из нержавеющей стали. Применять стальные аналоги (даже в виде нержавейки) нельзя. Они слишком подвержены коррозии и соединяются сваркой, что недопустимо для рассматриваемых систем обогрева.

Стальные трубы служат 10-15 лет

Медь по всем показателям является самым лучшим выбором для устройства водяных ТП. Единственный и существенный ее недостаток – высокая стоимость за метр. Гофра из нержавейки дешевле медного изделия в 2–3 раза, но не столь долговечна и не отличается в силу своей конструкции гладкостью внутри.

Медные трубы обладают лучшей теплопроводимостью

Полимерные

Из пластиковых труб для напольных систем подходит только сшитый полиэтилен (PEX) и металлопластик (PEX-AL-PEX). Обычные полиэтиленовые изделия (PE), а также их поливинилхлоридные (PVC) и полипропиленовые (PP) аналоги брать нельзя. Они либо плохо гнутся, либо не рассчитаны на высокие температуры, либо сильно расширяются при нагреве.

Сшитый полиэтилен отличается пластичностью, устойчивостью к перепадам давления, а также высокой прочностью на разрыв и сжатие. Трубы из него спокойно переносят нагрев до +90–95 0С. При нагреве они достаточно сильно расширяются, но в стяжке это не столь страшно. Теплые полы из таких трубных изделий служат по 40–50 лет.

Полимерные трубы служат примерно 40-50 лет

Металлопластик

Металлопластиковый аналог состоит двух слоев PEX, между которых заложена прослойка из алюминия. Этот вид труб менее подвержен расширению, обладая при этом всеми достоинствами сшитого полиэтилена. Именно данный вариант чаще всего используют при устройстве теплых водяных полов.

Продаются трубы металлопластиковые и из сшитого полиэтилена в бухтах с метражом до 200 м. Они легко гнутся при укладке на утеплителе и просты в монтаже. Теплые полы с их помощью самостоятельно в комнатах на 15–20 м2 можно собрать за день. Потом еще масса времени уйдет на застывание стяжки, но сам трубопровод и смесительно-коллекторный узел собираются в этом случае в кратчайшие сроки.

Трубы из металлопластика очень просто монтировать
