Однотрубная система отопления частного дома

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Новые однотрубные теплосистемы многоквартирных домов

Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.

Радиаторный узел с термостатом.

Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:

  • автоматическим режимом стабилизации заданной температуры в каждой комнате;
  • общей экономией энергии в теплосистеме;
  • возможностью скрытой прокладки труб;
  • поквартирным учетом тепла.

Оценим однотрубный вариант отопления по этим критериям.

Классификация однотрубных отопительных систем

Существует два разных вида однотрубных систем отопления:

  1. Вертикальные. Данный вид систем используется в двухэтажных зданиях. Приборы в таком случае располагаются друг под другом (допускается лишь незначительное смещение) и соединяются общим стояком. Конструктивно эта схема больше похожа на комбинированную, поскольку в ней очень хорошо заметна разница между подающей и обратной магистралью. Насос в данной системе не обязателен, но его всегда можно установить для надежности.
  2. Горизонтальные с нижней разводкой. Такая схема отопления в одну трубу используется в одноэтажных домах, имеющих небольшую площадь. Естественной циркуляции в таком случае вполне достаточно, хотя встречаются и системы с установленным насосом.

Подключать отопительные приборы можно тремя способами:

  • Снизу;
  • Сбоку;
  • По диагонали.

Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Основные элементы системы отопления

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

  • воздухоотводчик;
  • предохранительный клапан;
  • манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Манометр и термометр в одном корпусе

Группа безопасности. Фото

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Сепаратор воздуха — аналог клапана Маевского

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Каким бывает однотрубное отопление

Любая отопительная система состоит из следующих узлов:

  • Обогревающее устройство (котел). Может быть твердотопливным, электрическим, газовым и т.п.
  • Теплоотдающие приспособления. Батареи или система теплых полов.
  • Приспособление для создания циркуляционной инерции теплоносителя. Это может быть разгонный участок магистрали или водяная помпа.
  • Компенсатор избыточного давления теплоносителя в системе. Расширительная емкость (открытая или закрытая).
  • Трубы, фитинги и необходимая арматура.

Выбор схемы теплоснабжения находится в прямой зависимости от типа используемых устройств.

Устройство однотрубной системы отопления

Однотрубные системы обладают некоторыми преимуществами перед более распространенными двухтрубными системами. Они требуют минимальных затрат на постройку, позволяя сэкономить на материалах и на дополнительном оборудовании. В некоторых случаях экономия оказывается чрезвычайно высокой – это характерно для небольших домовладений. Иногда однотрубные системы подвергают модификации, что необходимо для улучшения их характеристик и более равномерного прогрева частного дома.

Прочие преимущества:

  • Высокая скорость прокладки трубопроводов;
  • Не нужно вести обратную трубу параллельно основной трубе;
  • Возможность экономии на трубах и материалах.

У однотрубных систем присутствуют и определенные недостатки. Например, они не годятся для обогрева крупных домов, обладающих большой площадью. Теплоноситель в них подвержен быстрому остыванию, поэтому в самых дальних комнатах (от местоположения отопительного котла) бывает прохладно. Для компенсации этого недостатка нужно приобретать дополнительное оборудование, а это чревато дополнительными расходами. Еще одним недостатком является ограниченная длина горизонтальных участков – не более 30 метров.

В однотрубных отопительных системах с естественной циркуляцией обязательно должен соблюдаться уклон труб.

Простая однотрубная система отопления состоит из следующих частей:

  • Отопительный котел;
  • Расширительный бачок;
  • Последовательно подключенные радиаторы;
  • Вентиля для подачи теплоносителя и его слива.

Таким образом, затраты на материалы будут предельно малы. Но и эффективность будет слишком мала – это заметно при обогреве больших домовладений. Для постройки более продвинутой отопительной системы нам понадобится дополнительное оборудование – это циркуляционный насос, игольчатые вентили и герметичный расширительный бачок.

Для чего в этой схеме понадобился циркуляционный насос? Все дело в том, что теплоноситель, последовательно проходя через радиаторы отопления, отдает свое тепло и охлаждается. В результате самые последние в схеме батареи будут недостаточно горячими. Если же мы установим циркуляционный насос, дополненный вентилями и байпасом, то мы обеспечим более равномерный прогрев помещений.

Применение циркуляционного насоса позволяет избавиться от необходимости прокладки толстых металлических труб – вполне можно обойтись тонкими пластиковыми трубами для горячей воды.

Однотрубная система отопления с циркуляционным насосом, расширительным бачком и байпасами, о которых мы поговрим ниже.

Что касается герметичного расширительного бачка, то он поможет создать более долговечную отопительную систему, меньше подверженную коррозии. В открытых системах теплоноситель контактирует с атмосферой и насыщается кислородом, становясь более агрессивным в отношении труб и батарей. И ржавчина на них влияет значительно сильнее, чем в закрытых системах, изолированных от внешней атмосферы.

Чем отличаются однотрубные и двухтрубные схемы

Водяное отопление может быть однотрубным и двухтрубным. Основное отличие между ними касается способа коммутации теплоотдающих радиаторов и подающей магистрали. Схема однотрубной системы отопления имеет вид замкнутого кольцевого контура. Отправной точкой прокладки трубопровода выступает нагревательный прибор. Для присоединения к нему радиаторов используется последовательный способ. После последнего обогревателя труба возвращается обратно к котлу. Для системы с одной магистралью характерна простота обустройства. Комплектующих элементов в данном случае не много, что позволяет существенно экономить на установке.

В двухтрубной схеме для движения теплоносителя используют две магистрали. При помощи одной из них горячий теплоноситель доставляется от нагревающего устройства к теплоотдающим приборам. Вторая труба отводит остывшую воду обратно к котлу. Для коммутации батарей отопления используется параллельный способ: горячую жидкость подают на каждую из них напрямую от подающей трубы. Как результат, все радиаторы системы обладают примерно одинаковой температурой. Внутри радиатора происходит отдача теплоносителем своей энергии. После этого он в остывшем состоянии отводится в обратную трубу.

Обустройство двухтрубной схемы предполагает использование удвоенного числа комплектующих (фитингов, труб и арматура). При этом можно без проблем применить сложные разветвленные конструкции. Уменьшение затрат на отопление достигается благодаря индивидуальной регулировке батарей. С помощью двухтрубной системы можно эффективно отапливать значительные по площади многоэтажные здания. Малоэтажные дома не выше двух этажей площадью до 150 м² практичнее оснащать однотрубными системами. Это выгоднее и с эстетической, и с экономической стороны.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка


При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

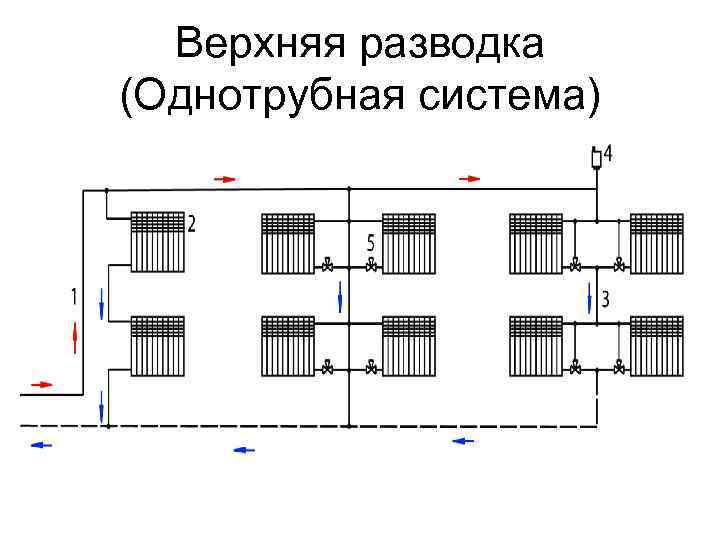

Вертикальная разводка


Там стояки объединяются в обратную магистраль

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления
