Кран Маевского: характеристика и порядок эксплуатации

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Установка и применение крана Маевского

Устанавливают это приспособление в летний период, когда в системе нет воды. В отопительный сезон наблюдайте за температурой батарей. Если они становятся холодными, а подводящие трубы горячие, то надо спускать воздух. Если же температура в системе равна температуре батареи, то клапан не поможет.

Устанавливать кран надо в верхнюю точку отопительного приспособления. Будь то радиаторная батарея или полотенцесушитель. То есть на батарее ставят кран в верхнюю заглушку. Если в заглушке нет подходящей резьбы, ее заменяют.

Важное замечание для пользователей: нельзя выкручивать клапан полностью. Так как давление воды в системе велико, достигает 10 атмосфер (в зависимости от этажности дома)

Горячая вода хлынет в квартиру. Завинтить в таких условиях клапан обратно очень трудно. Высокая температура и большое давление не дадут вам этого сделать.

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

  • корпуса с входным и выходным каналами;
  • конусного винта, выполняющего роль запорного клапана;
  • поворотной части.

По исполнению механический КМ может быть:

  • радиаторным – устанавливается на отопительные приборы;
  • традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
  • комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

  • отверткой;
  • шестигранным или четырехгранным ключом;
  • без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

  • стали;
  • латуни (сплав меди с цинком);
  • чугуна;
  • нержавеющей легированной стали;
  • термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

  1. корпуса;
  2. резьбовой крышки;
  3. поплавка;
  4. жиклера;
  5. держателя;
  6. золотника;
  7. пружины;
  8. уплотнительного элемента;
  9. пробки;
  10. уплотнительного кольца.

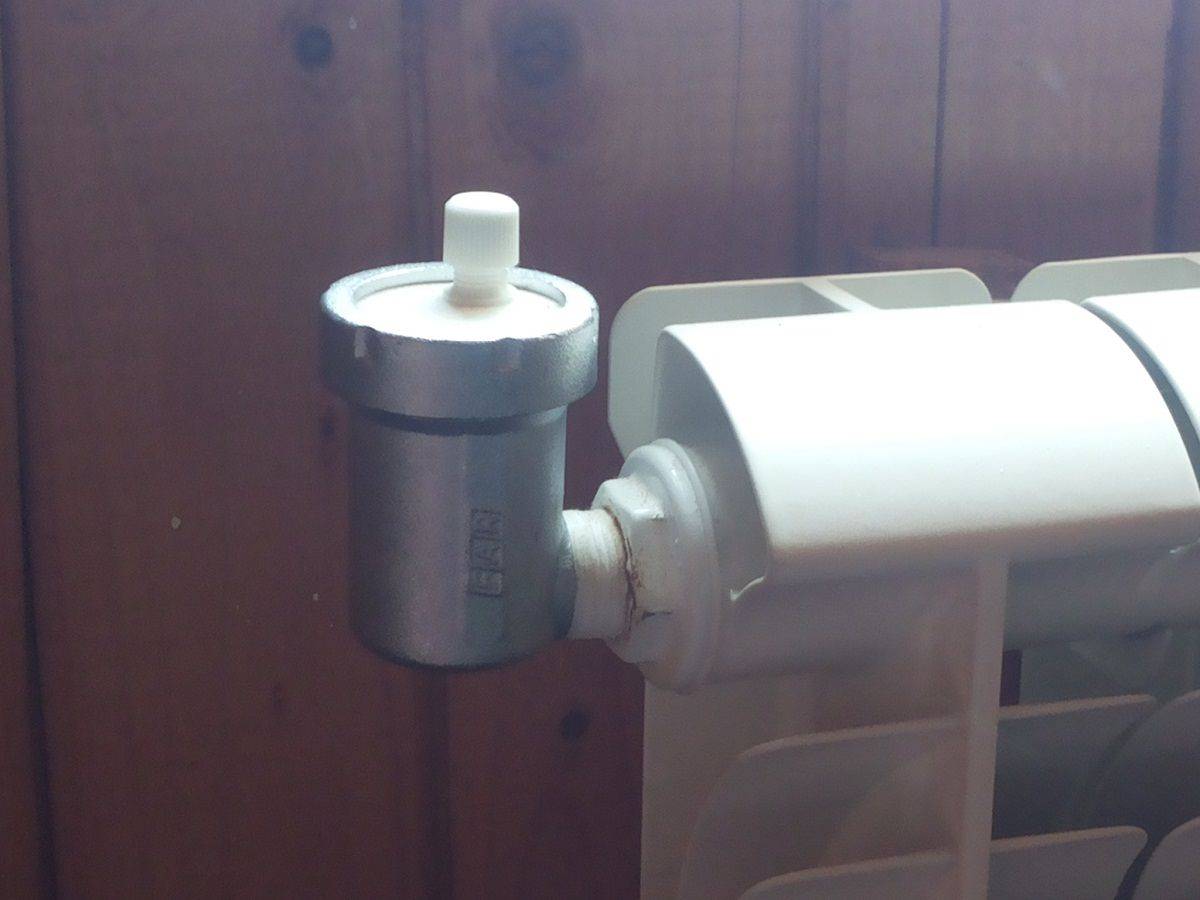

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Критерии выбора

Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:

  • вид воздухоотводчика;
  • размеры оборудования.

Разновидности кранов Маевского

Чтобы стравить воздух из системы отопления, используются:

воздухоотводчик с ручным способом управления.

Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.

Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком

При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;

Краны с ручным способом управления

автоматический кран Маевского.

В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.

Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.

Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;

Принцип работы оборудования с автоматическим управлением

  Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.

кран с предохранительным клапаном.

Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.

Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов

Кран Маевского с предохранительным клапаном

Какие параметры необходимо учитывать при выборе

Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:

  • диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
  • шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
  • класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.

Все технические параметры устройства указываются в прилагаемой документации.

Технические параметры крана Маевского

Устройство и технические характеристики

Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.

Как только весь воздух из системы выйдет, кран можно закрывать.

Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.

Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.

При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.

Особенности работы

Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:

  • в специальной пластиковой подкладке,
  • в латунном корпусе.

И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.

Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.

Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.

Автоматический кран Маевского

Существуют еще и автоматические краны Маевского – их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.

Принцип действия автоматического крана Маевского тот же.

В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.

Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.

Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.

Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.

Для чугунных радиаторов

Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.

В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.

К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.

Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.

Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.

Особенности эксплуатации и монтажа

После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:

  • освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
  • приготовить тазик для воды и отвертку;
  • отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
  • как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
  • как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
  • вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.

Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.

Нюансы эксплуатации:

  • Устанавливается кран Маевского непосредственно на прибор отопления.
  • Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
  • При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
  • Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.

Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.

Причины возникновения воздушной пробки

Появление воздушной пробки в отопительной системе происходит по нескольким причинам:

  • После работ по установке новой отопительной коммуникации остатки воздуха не могут быть вытеснены даже большим напором воды.
  • После простоя отопления в летний период, пузырьки воздуха скапливаются в высшей точке коммуникаций. В частных домовладениях недосмотр за наполнением расширительного бачка может привести к возникновению воздушной пробки.
  • Естественная коррозия в алюминиевых элементах системы отопления приводит к химической реакции и скоплению газов, которые необходимо выпускать с помощью клапана.


Регулярное устранение воздуха повысит КПД отопительной системы

Как спустить воздух без крана Маевского

Как поступить если  на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.

Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.

  1. Зачистите наждачной бумагой место соединения заглушки.
  2. Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
  3. Далее разводным ключом против часовой стрелки начните откручивать заглушку.
  4. Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
  5. По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
  6. Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
  7. Для большей надежности можете место соединения немного закрасить.

Где купить?

Некоторые отечественные производители и поставщики:

  • ОАО “Бологовский арматурный завод” предлагает недорогие краны (около 35 рублей) Телефон 223-08-98, 660-27-53, г. Москва.
  • ООО Пензапромарматура Тел., г. Пенза.
  • На сайте компании Сантех-Деталь можно приобрести по доступным ценам краны таких зарубежных производителей, как General Fittings, Itap (Италия), Microtecnica Trevisana. Тел.
  • В компании по сантехнике Абиона (адрес в Москве ул. Нагатинская, д. 29, корп. 4.) также можно приобрести дорогие воздухоотводчики Itap.

Остерегайтесь некачественных подделок сомнительного производства. Они могут дать трещину ещё при установке.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.


Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.


Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Принцип работы крана Маевского

Устройство крана Маевского довольно простое — конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.

В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.

Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков, которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.

Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

  • винта конической формы;
  • корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

  • Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;

  • При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
  • После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

  • прямые штоковые ручные;
  • угловые штоковые ручные;
  • поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

  1. Корпус металлический.
  2. Шток с резьбой и проходными канавками.
  3. Колпак с каналом для выхода воздуха.
  4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Конструкция и принцип действия крана Маевского

Устройство получило название по имени изобретателя Ч.Б Маевского. Его конструкция с игольчатым клапаном и выпускным отверстием малого диаметра, затрудняющим забор воды из отопительной системы, была внедрена уже в 1933 г.

До этого момента для отвода воздуха из радиаторов и труб систем отопления применялись, как правило, шаровые или вентильные краны. Такая запорная арматура давала возможность сливать из магистралей


значительные объемы горячей воды.

Ситуация недопустимая, поскольку:

  1. Теплоноситель в системах отопления не соответствует санитарным нормам, установленным для воды, используемой в бытовых нуждах.
  2. Значительные его потери увеличивают нагрузку на оборудование котельных, вынуждают доливать теплоноситель в систему, из-за чего возрастает время нагрева до нормативной температуры и повышенный расход топлива.

Чтобы исключить водоразбор и эффективно отвести воздух из труб и радиаторов была предложена простейшая механическая конструкция, которая включает:

Корпус с наружной резьбой, которая позволяет ввернуть его в трубу или на место заглушки радиатора. В корпусе предусмотрено 2 отверстия малого (1.5-2мм) диаметра – входное(калибровочное) и выпускное, расположенные под углом друг к другу и сообщающиеся, что обеспечивает беспрепятственный выход воздуха. Входное отверстие сообщается с внутренними полостями радиаторов или отопительных магистралей, выпускное предназначено для отвода воздуха во внешнюю среду.

Корпус имеет наружную резьбу для установки

Запорный игольчатый клапан на винтовом штоке (запорный винт). В закрытом состоянии он перекрывает калибровочное и выпускное отверстие, в открытом – освобождает канал для отвода воздуха.

Поскольку диаметры калибровочного и выпускного отверстия достаточно малы, с использованием крана Маевского можно удалить воздушную пробку, но отбор воды из системы оказывается практически нереализуемым.

Для удаления воздушной пробки пользователь:

  1. Выкручивает запорный винт.
  2. Игольчатый клапан открывает канал между входным и выпускным отверстиями.
  3. Скопившийся в радиаторах воздух под давлением выходит через калибровочное и выпускное отверстия.
  4. После сброса воздуха в канал начинает выдавливаться теплоноситель.
  5. Пользователь закручивает запорный винт.
  6. Игольчатый клапан перекрывает калибровочное и выпускное отверстия.

Принцип работы автоматического крана Маевского и установка

Клапаны в кранах Маевского автоматического типа могут быть нескольких видов – прямой или угловой. Но для радиаторов предпочтительнее устанавливать специальные типы клапана или угловые.

Главный принцип крепления в том, чтобы воздух выходил вверх, то есть колпачок должен смотреть вверх. При установке автоматического крана, необходимо помнить об особенностях работы данного типа устройства.

Способы крепления крана к радиатору:

  • Вкрутить в резьбу системы;
  • Гайка подбирается по размеру;
  • Использовать переходник.

Формирование цены на автоматический кран зависит от производителя, использованного материала, а также от диаметра резьбы для подключения. Не стоит экономить и приобретать модели с низким качеством, пусть даже они стоят крайне дешево. Тепло в зимний период создает уют в доме, любая поломка может привести к печальным последствиям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
