Замена труб в ванной и туалете самостоятельно: инструкция

Правила организации водопровода

Во время прокладки нового водопровода необходимо строго придерживаться правил. Только так появляется возможность проложить качественную систему отопления, подачи и отведения воды. По правилам тройники для системы подключения приборов должны быть размещены на полу, но таким образом, чтобы можно было отключить подачу воды в том или ином направлении в случае ремонта.

Перед началом эксплуатации водопровода следует проверить, все ли правильно подключено

Советы профессионалов:

  • В том случае, если смеситель будет подключаться скрытым типом, для такого водопровода необходимо штробирование, но его нельзя делать на несущей стене;
  • Не стоит делать много трубных соединений и изгибов;
  • Не стоит допускать соединение узла с холодной водой и узла с горячей водой;
  • Если выполняется установка системы канализации, то в такой системе должен соблюдаться угол наклона, который составляет 5 мм на метр погонный, но это при условии, что используется труба с сечением 10 см.

При прокладке отводов воды унитаза и раковины должна быть использована гофрированная труба. Таким образом не нарушается схема сбрасывания отходов в канализацию. Прокладка в туалете или в ванной комнате своими руками подразумевает использование полипропиленовых материалов

Для того чтобы все сделать правильно, и проводка в санузле не была нарушена, важно заранее ознакомиться с фото и видео инструкциями

https://www.youtube.com/watch?v=17g4paGYXC8

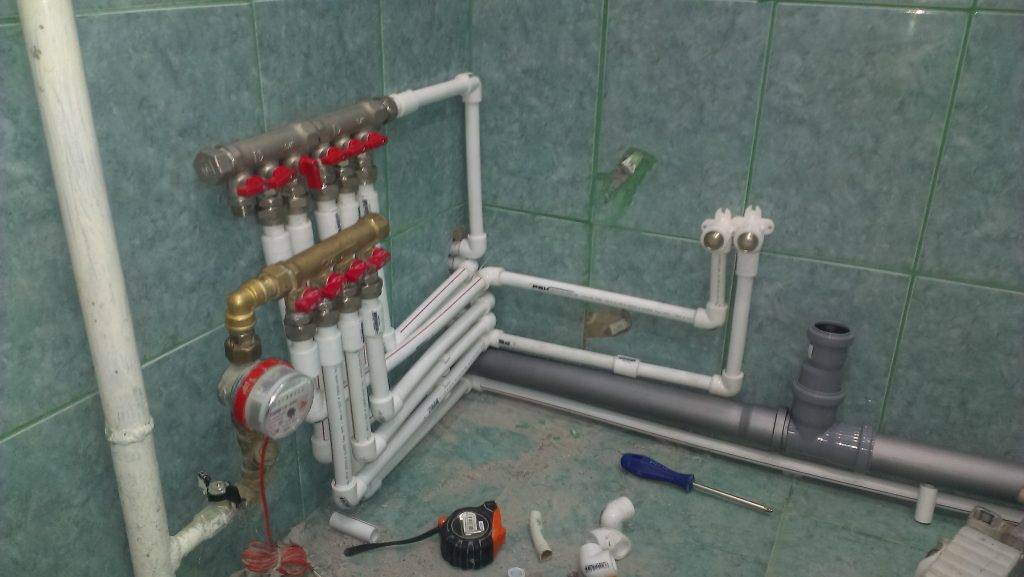

Прокладка нового трубопровода и отвода отходов — не очень сложное дело, но только в том случае, если у вас под рукой имеется весь материал для выполнения таких работ. Также необходимо наличие некоторых инструментов. Провести прокладку трубопровода можно за один день, но при выполнении работ главное — не спешить.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

  • открытая прокладка;
  • скрытая укладка;
  • комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

  1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
  2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

Скрытая разводка труб в ванной.

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Зачем разрабатывать схему разводки

Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.


Схема разводки труб в ванной комнате.

В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.


Схема разводки.

Необходимые материалы и инструмент

Важный этап подготовки к замене – выбор материалов. Сегодня на рынке предлагается ассортимент деталей для водопроводов и канализации из самых разнообразных материалов. К ним относятся:

  • полипропилен;поливинилхлорид;чугун;металл;металлопластик;пластик;керамика;асбестоцемент.

Для сетей канализации и водоснабжения (горячего и холодного) рекомендуется использовать трубы из полипропилена или других полимерных материалов.Для горячего водоснабжения предпочтительно применять металлопластиковые и металлические элементы, так как они не подвержены деформациям при температурных нагрузках и перепадах.

Высокие показатели гибкости.

Сгибание и разгибание до определённого уровня, установленного в технических характеристиках, не приводит к нарушению структуры материала, не влияет на безопасность и надёжность.Простота в обработке. Легко скрепляются (паяются), без проблем разрезаются секатором или распиливаются ручной пилкой.Высокий срок эффективной эксплуатации. В сетях холодного водоснабжения – до 50 лет, в сетях горячего водоснабжения – до 30 лет.Не подвергаются воздействию ржавчины, окислению и гниению.Имеют незначительный вес.Экологически безопасны.

Полипропиленовые трубы обладают многими преимуществами

Существует ряд общих требований к материалам внутриквартирных водопроводов и канализации:

  1. Диаметр труб для холодной и горячей воды во внутридомовой сети должен быть в пределах от 15 до 30 мм.Водопроводные стояки не должны иметь диаметр более 40 мм.Диаметр канализационных труб от сантехнических устройств до стояка равняется 50 мм.Диаметр трубы от стояка до унитаза – 100 мм.

Перечень материалов, которые потребуются при замене труб водоснабжения в квартире:

  • американки муфтовые (переходник металл — пластик);муфты комбинированные, переходные и соединительные;заглушки;ФУМ лента, герметик, сантехнический лён;трубы из полипропилена;запорные краны;крепёжные материалы: клипсы, хомуты и сопутствующие материалы (саморезы, дюбель-гвозди);обводы и отводы;уголки с различным наклоном;тройники и крестовины.

Потребуются фильтры грубой очистки воды, счётчики контроля потребления воды, запорный кран (ДУ 15 – ½ дюйма) и обратный клапан. Комплекты должны быть для линии холодной и горячей воды. Подвод к ванной осуществляется с помощью косого тройника, к умывальнику – прямой, для кухонной мойки потребуется уголок.

Для замены водопроводных и канализационных труб своими руками потребуется следующий инструмент:

  1. Зубило и молоток.Электропаяльник с различными насадками.Отвёртки, разводной ключ.Перфоратор или ударная дрель.Болгарка.Пилка и секатор.Резак, труборез.Перчатки, защитные очки и маска (респиратор).

Для замены водопроводных и канализационных труб понадобится взять респиратор

Наличие перфоратора и дрели позволяет обойтись без зубила и молотка. Но лучше подготовить весь перечень инструмента, чтобы во время работ не возникло затруднений с поиском. Нужно знать, что на практике ход действий иногда корректируется и меняется в силу различных факторов.

Перфоратор, зубило и молоток – инструменты, которые нужны для того, чтобы открыть доступ к трубам. В квартирах практикуется скрытие всех коммуникаций в специальные короба, перегородки, стены и т. д.

Перфоратор — инструмент, необходимый для того, что открыть доступ к трубам

Зачем менять трубопровод?

Многие домовладельцы задаются вопросом, нужна ли замена старых труб в ванной комнате, если система водоснабжения и канализации работают исправно. С одной стороны, кажется, что не стоит лезть туда, где все работает, а с другой, чаще всего коммуникации в многоквартирных домах возрастом более 50 лет сильно изношены.

Гудение или дребезг в трубах, вода с ржавчиной, небольшие протечки, к которым мы привыкли,  не замечаем, однажды могут вылиться в одну большую коммунальную трагедию. Опытные сантехники советуют заменять водопровод и канализацию в санузле при следующих случаях:

  1. При сильном износе коммуникаций. Если возраст дома превышает оговоренные 50 лет, в нем необходимо проводить капитальный ремонт водопровода и канализации с заменой стояков. Трубы за годы эксплуатации внутри зарастают слоем ржавчины, грязи, из-за чего их диаметр уменьшается, а давление в системе увеличивается, это часто становится причиной аварий.
  2. При переходе на новые материалы. Прогресс, как говорится, идет семимильными шагами, в арсенале мастеров появляются все более совершенные, долговечные, безопасные для здоровья человека материалы. Современные изделия изготавливают из металлопластика или пластика, тогда как основная масса старых домов оснащены чугунными.
  3. При перепланировке санузла. Наличие более современных материалов дает новые возможности: в квартирах часто делают перепланировку, переносят раковины, унитазы или даже ванны, подключают новое оборудование. Чтобы вся эта система работала, вода поступала в краны, а канализация уходила, куда ей следует, требуется замена труб в туалете и ванной.

Возможные неполадки и их решения

Первая проблема, с которой приходится столкнуться владельцу пластикового стояка, состоит в отсутствии хоть какой-нибудь звукоизоляции.

Шум от стекающей по трубам воды слышится настолько явственно, что невольно начинаешь искать протечки в собственном санузле.

Чтобы устранить этот дефект, стояк нужно оснастить звукоизолирующим покрытием. Применяют два варианта:

  1. Пенопластовая скорлупа: недорогой и достаточно эффективный материал. Пенопласт является жестким, поэтому его можно применять при идеально подогнанных друг к другу труб и тройников. когда стояк не содержит изгибов и искривлений.
  2. Пенополиуретановые маты: более дорогостоящая звукоизоляция, но зато благодаря гибкости ее можно применять абсолютно во всех случаях. Пенополиуретан поставляется в рулонах. После обматывания трубы он фиксируется клейкой лентой.

Не стоит в качестве защиты от шума применять монтажную пену или рукав из вспененного полиэтилена. Пена звук почти не задерживает, а вспененный полиэтилен крайне недолговечен: через 1,5 – 2 года может начаться его разложение.

Иногда шумность пластикового стояка обуславливается вибрациями, которые передаются ему от строительных конструкций. Источником вибраций может служить, к примеру, железнодорожный транспорт. В таких случаях стояк изолируют от перекрытий пенополиуретановыми прокладками, а в хомуты, которыми трубы крепятся к стенам, закладывают резиновые ленты.


Труба обклеенная шумоизоляцией

Некоторые производители предлагают пластиковые канализационные трубы с шумопоглощающим эффектом, обусловленным добавлением мелкомолотого мрамора, мела или известняка. Следует, однако, знать, что срок службы у таких труб гораздо короче, чем у обычных полимерных — 15 – 20 лет.

Еще одна распространенная неполадка – появление трещины в стенке трубы или другого элемента. Для ее заделки лучше всего подходит особый клей, называемый «холодной сваркой». Еще один вариант «лечения» — обмотать поврежденное место шнуром, пропитанным эпоксидной смолой.

Как скрыть трубы

Существует несколько способов, помогающих спрятать систему. Если предстоит замена ванны, стоит воспользоваться этим и надежно упрятать под нее новенькие металлопластиковые трубы. Хорошим укрытием послужат унитаз и пьедестал под мойкой. Прежде, чем заменить ванну, следует завершить прокладку труб.

При условии укладки в штробы, нужно учесть советы опытных сантехников:

  • количество соединений должно быть минимальным;
  • фитинги и трубы должны быть изготовлены из одного материала;
  • теплоизоляция предохранит спрятанные трубы от запотевания;
  • желательно предусмотреть и обеспечить доступ к трубам в местах соединения.

Современные металлопластиковые трубы в ванной способны прослужить не менее полувека, однако следует обезопаситься от проблем с их некачественным соединением, что вполне вероятно при неумелом исполнении. Проводимая в ванной замена труб требует скрупулезного и тщательного отношения на всех этапах.

Монтаж

Канализация

  1. На стене размечаются точки крепления канализационной трубы. Она прокладывается с постоянным уклоном в 3,5 см на погонный метр. Напомню: шаг между клипсами или хомутами не должен превышать 50 см (10 диаметров трубы). Цена несоблюдения этого требования — провисание канализации и постоянные засоры на участках с контруклоном;
  2. Крепеж монтируется на стену;
  3. Гребенка собирается от унитаза к кухне. Резать трубу по размеру удобнее всего болгаркой с любым абразивным кругом. Он же используется, чтобы снять наружную фаску;

Сборка канализации.

  1. При подключении сантехнических приборов соединения сифонов с раструбами канализации обязательно герметизируются. Инструкция связана с запахами: любой просвет, ведущий в канализационную трубу, при замерзании вентиляционного вывода стояка станет источником неповторимых ароматов. Для герметизации используются уплотнительные манжеты или любой подручный материал.

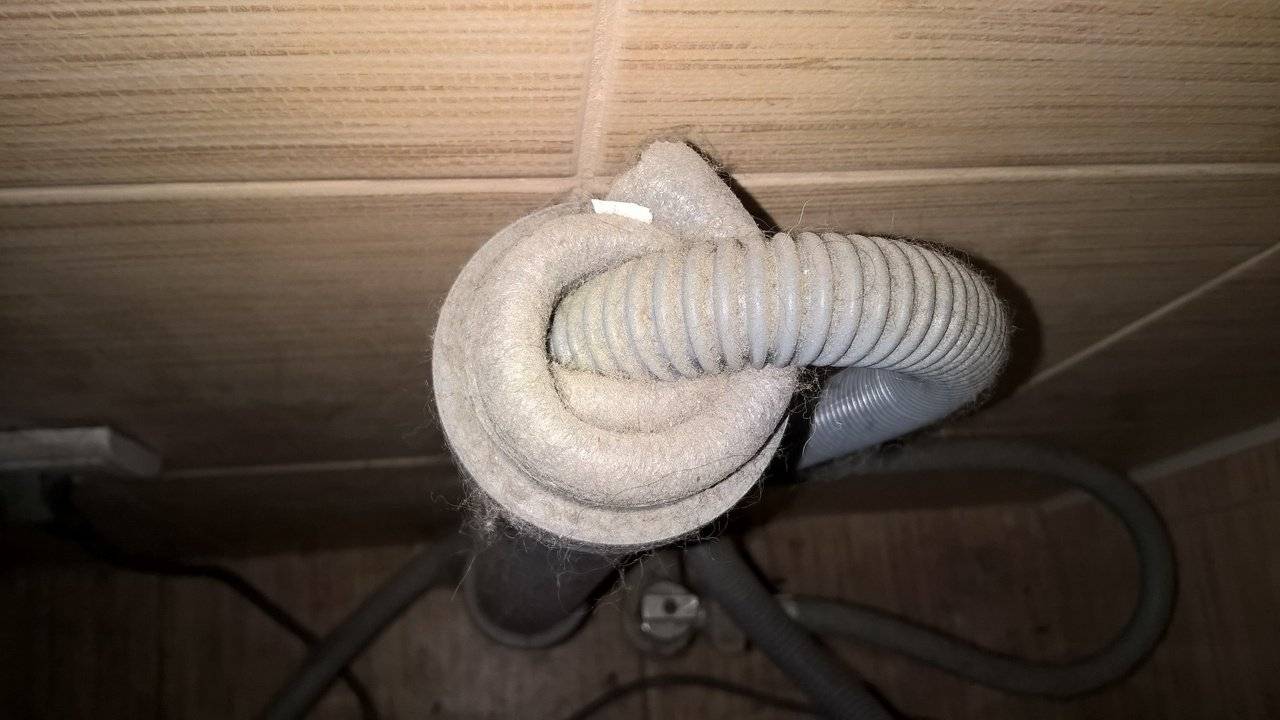

Соединение на фото уплотнено остатками утеплителя для труб.

Подводки

Замена труб в ванной и туалете начинается с установки новых вентилей. Резьбы подматываются сантехническим льном с пропиткой краской или силиконовым герметиком. Пропитка предотвратит загнивание волокна на холодной воде и выгорание на горячей.

Затем монтируются фильтры. Их отстойники должны быть направлены вниз: в этом случае даже частично забитый фильтр не будет уменьшать пропускную способность водопровода.

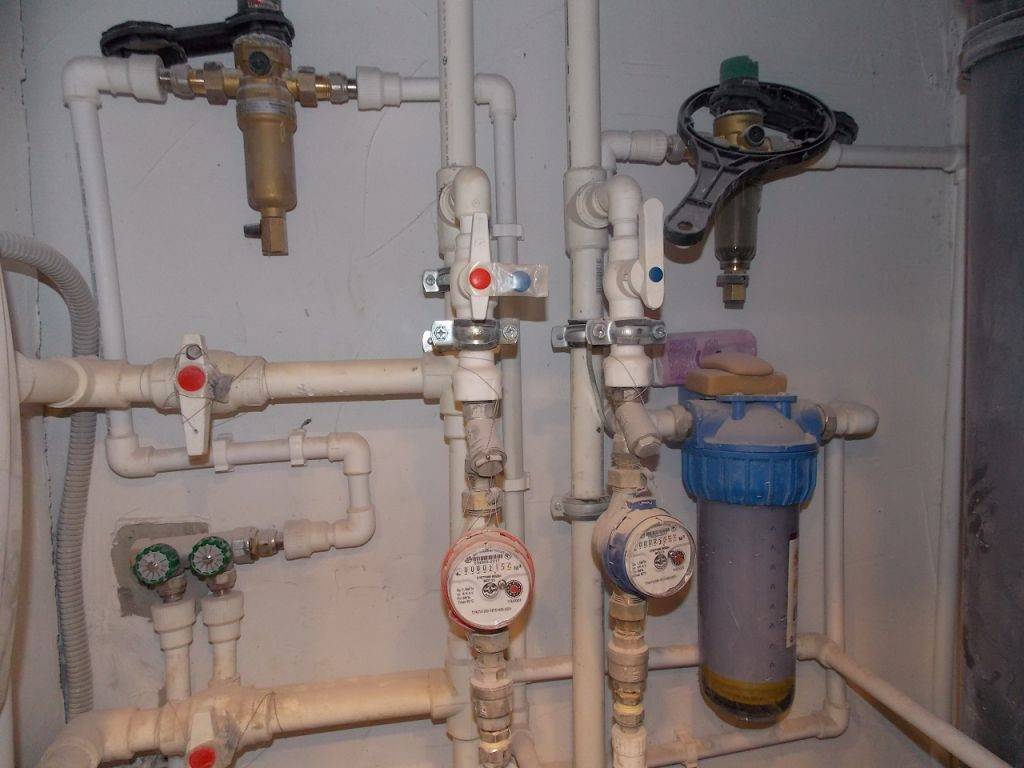

Отстойники фильтров смотрят вниз.

В фильтр вкручивается фитинг-переходник с резьбы на гофрированную трубу.

Следующими ставятся водорозетка для смесителя и крепежные клипсы. Шаг между клипсами — опять-таки не более полуметра: труба легко гнется.

Остается лишь нарезать трубу и соединить ее фитингами. Для резки в отсутствие специального инструмента можно использовать болгарку с кругом по металлу. Фитинги монтируются так:

  1. Ослабляется гайка;
  2. Труба вставляется в фитинг до упора;
  3. Гайка затягивается. При этом корпус фитинга удерживается вторым ключом.

Сборка фитингового соединения.

Гнуть трубы можно без инструмента, своими руками. Минимальный радиус изгиба равен диаметру трубы.

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

  1. Разметка и порезка труб согласно схеме.
  2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
  3. Установить хомуты для фиксации.
  4. Монтаж труб нужно делать от центрального стояка.
  5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
  6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
  7. Запуск воды, проверка отсутствия протечек.
  8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

Схема разводки в ванной и туалете

Первым делом при замене труб устанавливается контрольный вентиль, который в основном находится возле самого стояка.

Для того чтобы провести замену трубопровода, необходимо:

  • Купить весь нужный материал;
  • Определить место расположения новой разводки;
  • Поэтапно выполнять все работы.

После этого выполняется установка запорного крана. Такой кран должен перекрывать подачу воды не только в ванную комнату, но и во всей квартире.

Разводку предварительно лучше нарисовать на бумаге

В том случае, если укладка нового трубопровода выполняется в частном доме, по рекомендациям специалистов, необходимо систему дополнительно оснастить манометром. Он дает возможность регулировать давление воды в системе, которое не должно превышать 5 атмосфер.

Как производится замена фановой трубы?

Фановая труба – это один из элементов канализационной системы. Она представляет собой продолжение общего канализационного стояка и выводится из помещения (как правило, через кровлю дома) с целью устранения неприятных запахов. Фановые участки могут располагаться как горизонтально, так и вертикально, а иногда – по диагонали. Наличие такого ответвления от стояка – это обязательное требование, особенно для многоквартирных домов, так как без фановой трубы избавиться от неприятного запаха, свойственного для канализации, будет практически невозможно.

Замена фановых труб необходима в нескольких случаях:

  • после капитального ремонта системы канализации и/или водоснабжения;
  • засоры труб стали происходить регулярно;
  • в жилое помещение стали проникать неприятные запахи.

Для замены фановой трубы желателен полный демонтаж канализационного стояка, если это возможно. Такой объем работ достаточно сложно произвести самому, предпочтительнее, если этим будет заниматься сантехник. Если такая возможность отсутствует, то допустим демонтаж отдельных участков стояка. Это позволит значительно сократить объем трудозатрат.

Замена трубы должна начинаться с самой нижней точки, в случае с частным домом ею будет фундамент. Для того, чтобы соединить новый участок трубы со старым участком стояка, уплотнительные резиновые кольца смазываются строительным силиконом, вазелином или обыкновенным мылом. При переходе с чугунного изделия на пластик, как всегда, используются специальные резиновые переходники.

Фановую трубу желательно закреплять при помощи металлических крепежных элементов – хомутов. Пластиковые фитинги в данном случае лучше не использовать, они менее надежные, чем металлические. К тому же, металлические фасонные элементы имеют винтовое строение и позволяют регулировать фиксацию. Крепится фановая труба к несущей стене. Крепежные элементы нужно располагать как можно чаще, а не только в двух точках – в начале и в конце.

Подключение фановой трубы к стояку осуществляется при помощи тройников и отводов.

Вопрос о том, как поменять канализационные или водопроводные трубы в ванной самому, заслуживает детального изучения. Внимательно следуя данным рекомендациям, справиться с этой задачей сможет даже начинающий сантехник.

Виды труб


От классики до современных технологий

Выбор материалов целиком зависит от желаний владельца квартиры, которые решено заменить. Сегодня в строительном магазине вам предложат:

  • Металлические (стальные или медные);
  • Чугунные;
  • Асбестоцементные;
  • Металлопластиковые;
  • Керамические.

Металлические трубы

Металл традиционно используется для водопроводных систем. Резьбовые соединения достаточно надежны, однако требуют уплотнений для герметичности. Сварные швы требуют высокого качества работ, что делает разводку в доме технически сложной.


Стальной водопровод

Медные системы канализации более дорогие, но считаются лучшими для подачи воды в жилые помещения. Монтаж достаточно прост благодаря современным уплотнительным соединениям, которые перед оправкой прогреваются с помощью портативной горелки.

К недостаткам следует отнести требовательность к химическому составу воды, поэтому чаще всего применяются в индивидуальных жилых домах и дачном строительстве.


Современные медные водопроводы

Совет: поскольку качество воды в домах с централизованным водоснабжением жильцы квартир контролировать не могут, от установки в многоэтажках медных труб лучше отказаться.

Металлопластиковые трубы

Это современный материал, который стремительно вытесняет традиционные металлические варианты. Сегодня даже далекий от прогресса человек может легко узнать, как осуществляется замена системы водоснабжения, посмотрев процесс монтажа на видео. И сделать это в собственном доме своими руками.


Принцип соединения металлопластиковых систем

Самое главное отличие металлопластика от стали проявляется при замене. Монтаж происходит при полном отсутствии сварочных работ — все соединяется с помощью фитингов, представляющих собой резьбовое самоуплотняющееся соединение.

Керамические и асбестоцементные

Данный вид материалов также часто применяется в жилом секторе, в основном для обустройства канализации. Отличаются высокой устойчивостью к химическим веществам, не боятся перепадов температур, но в то же время не переносят механических нагрузок.

Поэтому, установка керамики или асбестоцемента:

  • не должна сопровождаться перекосами;
  • собранная магистраль не должна испытывать нагрузки, чтобы исключить ее повреждение в дальнейшем.

Виды канализационных и водопроводных труб


Надежность любой конструкции зависит от правильно выбранного и установленного материала. Каждое изделие имеет свои особенности и нюансы в работе. Виды водопроводных изделий бывают:

  • Металлическое изделие . Изготавливают их стали или меди, по внешнему виду они могут быть бесшовными, сварными, с встроенной резьбой на концах или без нее;
  • Чугунное изделие обладает высокой прочностью и надежностью, чаще всего используется для наружной канализации. Восприимчив к ржавчине.
  • Пластиковое изделие . Легкий материал, беспроблемный в сборке. Обладает высокой прочностью, не подвергается коррозии. Недостатком является чувствительность к высокой или низкой температуре.
  • Асбестоцементное изделие . Имеет небольшой вес, обладает высокой устойчивостью к химическим веществам. Чаще всего их используют в вытяжных системах. Из недостатков можно отметить расслоение материала и возможность образования наколов при транспортировке.
  • Керамическое изделие . Отличная замена чугунной конструкции, керамика водонепроницаема, устойчива к механическим повреждениям, благодаря нанесенному покрытию внутри и снаружи.
  • Металлопластиковое изделие . Обладает высокой стойкостью к коррозийным процессам, легка в монтаже, способна выдерживать любые температурные перепады. Этот материал чаще всего используют если хотят заменить трубы в ванной или отопительную систему.

Инструмент для установки

Для тех, кто собирается сменить трубы в ванной комнате или в кухне, установив вместо них пластиковые аналоги, понадобится следующий инструмент. Конечно, список необходимых инструментов может различаться в зависимости от тех или иных условий каждой отдельной квартиры. Итак, чтобы провести трубопровод, приготовьте:

  • ударную электрическую дрель;трубы, длина которых уже подсчитана, учтены потери при их нарезке;запорные краны для каждого из узлов;вазелин технический и ленту, которые пригодятся при соединении с потребителями;болгарку с металлорежущим диском;паяльник и насадки;фитинги, крепления и прочие мелкие детали;резак для металла, чтобы нарезать трубы;разводной ключ.

Разновидности труб

Чтобы поменять трубопровод, нужно ориентироваться в материалах, которые предлагает строительный рынок. Учитывают особенности изделий, поскольку последние обладают различными преимуществами и недостатками.

Металлические

Металлические трубы надежны, прочны. Однако их обслуживать достаточно непросто. Резьбовые соединения требуют уплотнения, со временем они ржавеют, требуется газорезка для демонтажа устройства.


Металлические трубы являются самыми надежными.

Металлопластиковые конструкции

Металлопластик объединил в себе положительные качества металла и пластика. Эти трубы отличаются высокими антикоррозийными свойствами. Они гибкие, прочные.

Внутренний слой состоит из полиэтилена, который является несущей конструкцией. На него крепится слой алюминиевой фольги. Внешняя оболочка состоит из полиэтилена, который имеет большую защитную и декорирующую функцию.


Металлопластиковые конструкции отличаются высокими антикоррозийными свойствами.

Пластиковые и полипропиленовые

Пластик и полипропилен — легкие, термоустойчивые и гибкие материалы. Последний — более экологичный вариант, поскольку в первом много токсичных веществ. ПВХ-трубы монтируются пластиковыми фитингами. Полипропиленовые соединяются при помощи пайки.


Пластиковые трубы являются очень легкими.

Керамические трубы

Такие изделия применяются в основном для обустройства канализации, дренажной системы или дымохода. Они отличаются устойчивостью к химическому воздействию, влаге, высоким температурам. Для обустройства домашнего водопровода подобная продукция практически не используется.


Керамические трубы применяются для обустройства канализации.
