Система отопления в частном доме

Заливаем систему и запускаем котел

Система смонтирована осталось залить её и запустить котел. Настоятельно рекомендую использовать деминерализованную воду. Иначе котел становится автоматически не гарантийным. Залить систему можно используя насос малыш и емкость на 10-15 литров.

Откручиваем переднюю панель котла. Откручиваем колпачок с автоматического воздухоотводчика и на насосе.

Включаем котел, на нем есть встроенный манометр. На этапе закачки давление в системе не нужно превышать 3 бар иначе сработает перепускной клапан. Накачиваем 1,5-2 бара и стравливаем воздух со всех радиаторов по очереди. Незабываем немного при открутить винт на насосе и спустить воздух оттуда. Далее добавляем воды. И так несколько раз пока весь воздух не выйдет.

Далее самое долгое и сложное выгнать весь воздух из веток теплого пола. По одной ветке открываем и стравливаем. Могу уверить, что абсолютно весь воздух может выйти только спустя несколько суток. Поэтому если ветка стабильно зацепилась (видно по расходомерам), то переходите на следующую.

Конечно нужно еще опрессовать это все давлением порядка 6 бар (нужно не забыть перекрыть вход и выход с котла).

В остальном все работы завершены.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Варианты отопления частного дома

Схематическое изображение отопительной системы дома

Можно выделить основные виды топлива (энергии), которое может использоваться для отопления:

  • кокс, дрова уголь (твердотопливные материалы);
  • газ;
  • бензин, дизельное топливо (жидкотопливные материалы);
  • электричество (её генерируют и солнечные батареи в том числе).

Традиционные виды топлива (кокс, уголь, дрова) считаются устаревшими морально. К тому же, их использование ограничено фактически невозможностью автоматизации процесса отопления. Обычная дровяная печь, например, требует “заправки” дровами один раз в 6-7 часов, более совершенные пиролизные котлы, работающие без остановки 10-12 часов.

Газ – на сегодняшний момент наиболее дешёвое топливо (по крайней мере, для жителей России), однако его использование в отдалённых населённых пунктах не всегда возможно из-за банального отсутствия газопровода.

Проводить отдельную ветку в малый населенный пункт – экономически нецелесообразно. Именно по этой причине Россия, лидирующая по мировым запасам газа, не входит даже в первую двадцатку стран по уровню газификации территории (и это вполне объясняется объективными причинами).

Жидкое топливо имеет два существенных недостатка:

  1. дороговизна;
  2. опасность использования.

Впрочем, если в качестве теплоносителя при использовании для нагрева жидкого топлива брать автомобильный антифриз, то можно существенно сэкономить. Дело в том, что такой теплоноситель нагревается чрезвычайно быстро, удерживая тепло несколько суток. В целом, если произвести расчёт исходя из площади дома, то использование жидкого топлива иногда даже полностью экономически целесообразно (правда, подойдёт далеко не каждый тип антифриза).

Электричество – самый удобный в плане технической реализации вид теплоносителя, однако стоит оно дорого, да и подорожания происходят регулярно. Многие могут привести пример солнечных батарей. Однако тут надо учитывать такой фактор: безусловно, загородный дом в этом случае сможет отапливаться самостоятельно.

Стандартная солнечная батарея на крыше дома

Но стоимость солнечных коллекторов очень высока, причём, эксплуатационный их срок обычно не превышает 7-8 лет. Да и большая часть территории России лежит в умеренной климатической зоне с относительно небольшим количеством солнечных дней в году.

Теплоноситель и его свойства

Идеального теплоносителя не существует. У каждого варианта есть допустимый диапазон температурного режима и технические параметры, при нарушении которых можно испортить систему отопления. Замена оборудования будет весьма затратна.

Основные характеристики теплоносителя, которые нужно учитывать при выборе:

  • температурный режим;
  • вязкость;
  • антикоррозийные свойства;
  • токсичность при нагревании.

Лучший теплоноситель – это очищенная вода и антифриз.

Основные преимущества антифриза перед водой представлены в таблице. Особенно рекомендовано его применение в домах с сезонным или периодическим проживанием.

Теплоносительt замерзания, °С Вязкость,мм²/с при 40°СПожароопасность, критическая температура, °С
Очищенная вода0,9да
Промышленные масла-15 (-18)10÷40140÷190
Солевые составы-551нет
Спиртовые составы-400,7да
Антифриз-403,1нет

На время отъезда его сливать из системы не нужно. По возвращении просто включить котел. Если температура упадет ниже предельной границы, состав превратится в вязкую жидкость – гель, при этом его физические характеристики не изменятся. После того как температура поднимется до требуемой отметки, он снова приобретет жидкую форму с сохранением первоначального объема.

Специальное средство для системы — антифризантифриз для отопления

Несмотря на все достоинства антифриза, многие делают свой выбор в пользу воды. Она безопасна, в ней нет химических примесей, особенно, если вырыта своя скважина. Единственный негативный момент – минеральные соли в составе, которые вызывают коррозию. Для ее предупреждения можно использовать кипяченую или талую воду. Или в качестве альтернативы, применять систему предварительной очистки.

Заполнение антифризом системы отопления

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

Что потребуется для подключения котла?

К сожалению это не простое дело, и для этого как мы поняли необходимо разрешение от газовой службы. Проблема кроется в опасности газа. Если допустить не большую ошибку, тогда возможен взрыв либо выход гада в жилое помещение, что, может, стать причиной печальных последствий.

Для начала стоит промыть трубы в котле. Переходим к осмотру надёжности стены для крепления котла. К ней монтируется прокладка на основе инертного к горению материала. Соблюдается расстояние от котла к прокладке в 5 см.

Набор инструментов для монтажа котла:

  • Саморезы с крупным диаметром в 6 мм, необходимо 4 единицы;
  • Маркер для разметки;
  • Победитовое сверло;
  • Работоспособная дрель;
  • Дюбели из пластмассы;
  • Надёжный уровень;
  • Парапет.

Материалы для работы:

  • Провод трехжильного типа;
  • Колено для формирования дымохода;
  • Параллельный кронштейн;
  • Угловой фильтр с сетчатой структурой;
  • Краны шарового типа;
  • Паронитовая прокладка;
  • Детектор появления газа вне котла;
  • Сертификат на установку и эксплуатацию газового оборудования.

Настоящий хозяин рассчитывает на свои силы, и стремится всё сделать для уюта в доме. Но, если нет разрешения, тогда запрещено и опасно выполнять весь монтаж газовой системы. Можно ограничиться доставкой и подготовительным этапом места для монтирования котла, прокладкой труб, а остальное предоставить мастерам газовой службы.

Рекомендации специалистов

Чтобы дом был теплым, комфортным и не опасным для пребывания, стоит руководствоваться советами экспертов в этой области.

  1. Температура теплоносителя внутри системы должна быть на 20С ниже, чем температура, при которой происходит его воспламенение или испарение.
  2. Если в виде теплоносителя выбрана вода, то, как только ее температура превысит уровень в +105С, произойдет вскипание. По этой причине систему укомплектовывают так, чтобы исключить этот факт.
  3. Давление жидкости внутри труб повлияет на то, какой будет температура кипения. К примеру, если давление будет 2-3Атм, то t кипения составит +120-130С.
  4. Обязательно наличие автоматического терморегулятора.

Все приборы, задействованные в сборке, должны иметь качественную теплоизоляцию. Это необходимо, чтобы:

  • Исключить ожоги от случайного соприкосновения с их поверхностью;
  • Не образовывался конденсат;
  • Теплоноситель не замерзал в тот период, когда объект не протапливают.

По технике безопасности конструкции, отвечающие за отопление, должны быть изолированы в отдельной комнате. Ее отделка выполняется из негорючих материалов, с 0% воспламеняемости.

Монтаж котла системы отопления нужно делать только после того, как проведено полноценное закрытие теплового контура. То есть, в завершении установки: оконных рам, перекрытий, кровли.

Эти работы осуществляют преимущественно в теплое время года. Низкая температура окружающей атмосферы может негативно отразиться на качестве сварки и приведет к повышению ломкости металлопластовых элементов.

Способы подключения радиаторов

Различаться системы водяного отопления малоэтажных домов могут и по способу врезки батарей. Подключение радиаторов к магистралям производится методами:

  • боковым;
  • диагональным;
  • нижним.

Чаще всего при этом батареи врезаются в магистраль по второй схеме. В этом случае подводящая труба присоединяется к одному из верхних патрубков, а отводящая — к нижнему с противоположной стороны. Популярен диагональный метод прежде всего, благодаря тому, что при его использовании улучшается производительность радиаторов.

При нижнем подключении батареи имеют самый небольшой КПД, Однако такой способ врезки позволяет провести трубы под полом, что благотворно сказывается на внешнем виде помещения.

Боковое подключение батарей предполагает присоединение и подводящей, и отводящей трубы с одной стороны. При таком монтаже радиаторы в последующем работают с большей, чем при нижнем подключении производительностью, но с меньшей, чем при диагональной.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Гидродинамическая промывка

Если конструкция радиатора позволяет, будет полезно провести гидродинамическую промывку. Для её осуществления нужно выполнить следующие действия:

  • К выходам радиатора подключают трубы.
  • Запускают процедуру промывки. При этом необходимо визуально контролировать степень загрязнения теплоносителя.
  • Процедуру промывки часто требуется выполнять несколько раз для того, чтобы вода стала чистой.

Затем проводится контроль целостности соединения радиатора с трубами. В некоторых случаях для обеспечения надёжности может потребоваться заменить прокладки.

Использование газового котла для отопленияИсточник stroi-mario.ru

Отопление по типу энергоносителя

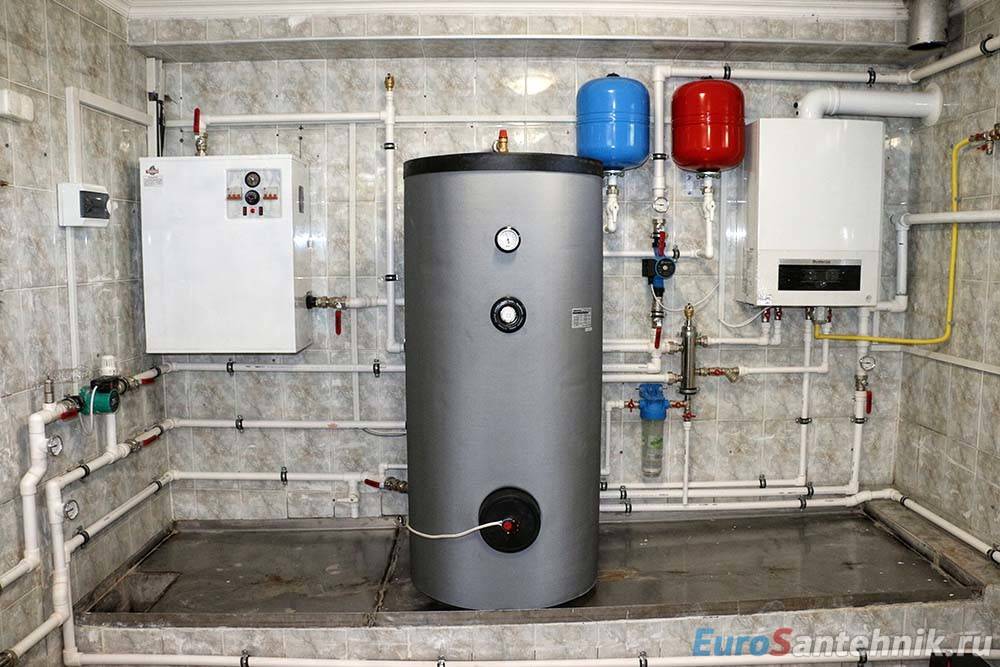

Типовая котельная с двумя котлами. Слева установлен электрический котел, справа газовый

Любой вид отопления частного дома отличается по способу «производства» тепла. Каждое устройство в процессе нагрева использует различные компоненты энергоносителей. В зависимости места установки, технических параметров помещения, здания, подводки самого источника питания принято использовать несколько видов топлива. Питание отопительных устройств, отличается видом топлива и методом подводки.

Сюда входят следующие варианты:

  • Газовое;
  • Твердотопливное;
  • Электрический котёл.

Применение газового отопления (пропан-бутан) предусматривает использование специального оборудования и дополнительных систем (котлов, АГВ), что обеспечивает правильную дозировку, безопасную подачу и распределение топливной смеси в процессе выработки тепла (горении). Газовое отопление дома считается эффективным способом нагрева со сравнительно небольшой стоимостью.

Твердотопливный способ нагрева, включает использование в качестве энергоносителей уголь, дрова, прессованных брикетных изделий. При этом используются особые конструкции котловых устройств, адаптированных для таких условий эксплуатации. В зонах, где затруднена подача газа или электричества это единственный альтернативный вариант осуществить обогрев жилища.

Работа электрического отопления дома заключается в использовании электроэнергии сети. Данный вид обогрева устанавливается в местах присутствия токовых сетей. Не требует дополнительных источников питания, достаточно экономичный и экологически чистый способ. В качестве нагревающих элементов применяют электрические тэновые блоки.

Какие используются отопительные системы по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

  • Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
  • Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
  • Использование однотрубной системы. Схемы подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная система отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы.

Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

  • Минимальный объем теплоносителя.
  • Диаметр трубной разводки от 20 до 25 мм.
  • Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

В идеале домашняя греющая сеть должна выполняться двумя контурами для обогрева жилых помещений и обеспечения потребностей в горячей воде.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
