Ремонт газовых колонок на дому: главные неисправности и их устранение

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.


На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

2 Принцип действия

Познакомившись с устройством газовых колонок, будет проще разобраться с принципом действия этих агрегатов. При сгорании топлива выделяется тепловая энергия, нагревающая теплообменник. Чаще всего эта часть горелки изготавливается из меди либо специальных сплавов, обладающих высоким показателем теплопроводности.

Вокруг теплообменника расположен змеевик, который также изготовлен из материалов с высокой теплопроводностью. В результате он нагревается и передает тепловую энергию воде. После этого горячая жидкость поступает в трубопровод. Для отвода продуктов горения в агрегате предусмотрен дымоход.

Стоит отдельно рассмотреть принцип работы и устройство редуктора газовой колонки. Это один из важнейших элементов конструкции, так как его основная задача — запуск колонки и подача воды. Работает узел следующим образом:

  1. 1. Когда кран открыт, вода поступает в водяной редуктор газовой колонки.
  2. 2. В одной из камер устройства начинает увеличиваться давление, что приводит в движение мембрану, которая, изгибаясь, выталкивает тарелочку.
  3. 3. Тарелка воздействует на водяной шток, который перемещает толкатель газового блока.
  4. 4. Это приводит к срабатыванию выключателя, запускающего блок управления, а он отдает команду на розжиг агрегата.
  5. 5. Одновременно с этим отжимается газовый клапан, открывающий подачу топлива.

В зависимости от способа розжига колонки делятся на три типа:

  1. 1. Ручные. Сначала необходимо открыть подачу топлива, после чего вручную зажечь огонь с помощью спичек либо зажигалки.
  2. 2. С пьезорозжигом. В отличие от первого вида розжиг горелки выполняется с помощью кнопки, активирующей пьезоэлемента.
  3. 3. Автоматы. Эти агрегаты полностью автоматизированы и устроены максимально эффективно.

Как определить мощность

В первую очередь надо определиться с мощностью или производительностью газовой колонки. Это две взаимосвязанные характеристики, просто отражающие разные характеристики агрегата. Производительность — это сколько литров воды за минуту может нагреть колонка, а мощность — какое количество тепла она может выделить. Одни производители указывают мощность, другие — производительность, так что надо точно понимать что вам необходимо.

Давайте для начала разберемся, какой производительности требуется вам газовая колонка. Это зависит от количества потребителей, которые необходимо обеспечить теплой водой. Есть нормы расхода для оборудования разных видов:

  • кухонная мойка, умывальник — 4 л/мин;
  • душе — 7-10 л/мин.

Если у вас подключены к горячей воде кухонная мойка, душ и умывальник, чтобы все три точки работали одновременно и температура воды при этом не падала, необходима производительность 4 + 4 + 10 = 18 л/мин. Это очень много, ценник будет солидным. Если вы подумаете, то поймете, что одновременно все три устройства практически никогда не включаются. Бывают ситуации когда работают вместе душ и один из кранов. Для обеспечения их горячей водой производительность должна быть 14 л/мин. Это уже чуть скромнее, но вполне достаточно для комфортного проживания. Найденное значение ищите в технических характеристиках, оно не должно быть меньше.

Теперь разберемся с мощностью. Газовые колонки могут выделить на обогрев воды от 6 кВт до 40 кВт тепла. Тут деление такое:

  • на подогрев воды для одной точки водоразбора подойдет газовая колонка мощностью до 19 кВт;
  • на две точки мощность должна быть от 20 кВт до 28 кВт;
  • на три требуется более 29 кВт.

Теперь, вы точно сможете сказать какая газовая колонка лучше по мощности применительно к вашим потребностям.

Работа с ремкомплектом для водяного узла газовой колонки Нева 3208

Каталог / Инструкции по ремонту газовых колонок

Ремкомплект водяного узла газовой колонки Нева 3208.

Тема также актуальна для газовых колонок Нева 3208, Нева 3010, Нева 3110, Нева 3212, ВПГ-18, ВПГ-20, ВПГ-23, ВПГ-24.

В последнее время наблюдается такая тенденция, когда качественные и «малоломающиеся» товары просто снимаются с производства. Это доказывается простым наблюдением за действиями производителей, например, автомобильной промышленности. Можете себе представить, что происходит в газовой. Никаких поверок, никакой профессиональной диагностики, сразу ставим только и только новое оборудование из комплектующих, которые, мягко говоря, — «подешевле».

Про газовые колонки Нева 3208 сочинять что-либо довольно сложно. Но само их существование в 21 веке доказывает нам то, что все те люди, которые готовы их отремонтировать прекрасно понимают, что, купив, например, теплообменник, они, по сути, приобрели себе новую газовую колонку. Причем, несоизмеримо дешевле и бесконечно надежнее всех без исключения газовых колонок, которые только одной установкой для сохранения гарантий вынесут мозг так…Ну, а про неадекватную происходящему сумму денег, которая потребуется для замены всей обвязки, вплоть до дымохода можно и не напоминать. То есть?! Люди готовы до победного ремонтировать вроде как старое оборудование, ни в коем случае не связываясь с пуперсовременным новым(тоже, «вроде как»). И, самое интересное, — что они действительно ремонтируют. И это действительно работает. Интересненько получается!

Предлагаемый нам набор комплектующих, кстати, российского производства, призван для: 1. Протяжки водяного узла при обнаружении течи из-под штока. Это когда штоком, который толкает мембрана, протирается сальник уплотнения штока. Это обыкновенная резинка, которая находится внутри водяного узла любой газовой колонки. Разбираем узел. Меняем резинку. 2. Неисправности мембраны или тарелки со штоком. А таких случаев масса. Растяжение мембраны, трещина в мембране, раскололась тарелка со штоком. Кстати, тарелка в заводской комплектации нового водяного узла идет пластмассовая. В предлагаемом ремкомплекте для водяного узла газовой колонки Нева 3208 данная запчасть латунная. 3. Регламентные работы. Это, когда колонка работает лет 3-5, а с ней ничего не происходит. Регламентные работы в данном случае сделают вот что. С газовой колонкой 3-5 лет ничего не происходит? Делаем регламент, и с ней так ничего и не произойдет.

Далее предлагаем Вам также любезно предоставленный заводом изготовителем, рисунок, на котором предлагаемые комплектующие, обозначенные по позициям, показаны в своих рабочих положениях. Их остается нам определить и заменить новыми. Это все. Берем водяной узел, отверточку и наслаждаемся. Удачи!

Здесь можно посмотреть на разбор водяного узла Нева 3208

Состав комплекта:

1. Тарелка со штоком — 1 шт. 2. Мембрана (силикон) — 1 шт. (в первой версии данного комплекта предлагается пенопленовая мембрана). 3. Сальник уплотнения штока водяного узла (d6хd3) — 1 шт. . 4. Втулка для уплотнения штока — 1 шт.. 5. Прокладка прижимная (d9xd4x1.5) — 1 шт. 6. Шарик ПВХ стабилизатора давления воды — 1 шт. 7. Сальник на штуцер Вентури (d12xd8) — 1 шт. 8. Сальник на штуцер Вентури (d16xd12) — 1 шт. 9. Прокладка уплотнения под винт (d14xd8x1.5) паронит — 3 шт. 10. Втулка ПВХ перепускная — 1 шт. 11. Прокладка 1/2» (d18xd10x2) паронит — 2 шт.

Ремкомплект водяного узла газовой колонки Нева 3208, 3010, 3110, ВПГ-18, ВПГ-20, ВПГ-23 Продукция ]ООО «ГБЗ-НН» Нижний Новгород

Узнать подробнее о товаре Цена: 300 рублей

в корзину

Как выбрать мембрану для замены

Выявив причину неполадок, можно приступать к выбору заменяющей детали. На этом этапе владелец может столкнуться с трудностями, ведь для некоторых моделей, особенно заграничного производства, попросту нет запасных частей. Приобретение мембраны становиться настоящей проблемой: достать ее можно только у официального дилера фирмы-изготовителя, значительно завышающего стоимость. Выходов из этой ситуации два: приобрести новую колонку или попытаться подобрать деталь от другой модели.

С более популярными газовыми колонками таких проблем не возникнет. Запасные части для них можно приобрести в специализированных магазинах или заказать в интернете. Даже вызванный на дом мастер может установить их вам за доплату. Стоимость мембраны будет повышаться в зависимости от ее вида и материала, использованного в изготовлении. Марка бытового прибора тоже может оказать влияние на цену, ведь обслуживание разрекламированных колонок обходится дороже.

Теплообменник забился накипью

С нашим качеством воды теплообменники в газовых колонках забиваются накипью довольно быстро и очень даже сильно, что снижает их теплопроводимость и увеличивает потребление газа.

Самый долгий, по времени, процесс – очистка главной трубки (радиатора) от отложений возникающих при нагреве водопроводной воды. Если вы крутите ручку газа до конца, а выходящая вода еле теплая, то это говорит о засорении теплообменника обычной накипью, которая плохо передает тепло.

Это происходит довольно часто в случае, если газовая колонка без автоподжига (с запальником). Также накипь образуется если вы выставили слишком большую температуру нагрева воды. Агрегат перегревается, трубка (радиатор) раскаляется до 80-850, что и способствует быстрому (немногим более часа) возникновению накипи. Не лучше ли просто вовремя выключить колонку? Тогда и проблем не будет, ведь для всех процессов мытья и стирки достаточно 40-600.

Перед началом работ с теплообменником проверьте входной кран или клапан. Может вся причина в их засорении. Но если они исправны, необходимо избавиться от отложений в трубке.

Есть два способа решения вопроса с накипью. Мы рассмотрим оба варианта.

Автоматический

Система очистки Cillit KalkEx довольно хорошо справляется со своей рабой. С ее помощью можно быстро очистить любые котлы от накипи. К сожалению, она не очень доступна для обычных пользователей газовыми колонками.

Это дорогой метод с помощью специального устройства (Cillit KalkEx) и набора специальных препаратов для промыва. Вашу колонку даже не надо снимать со стенки. Просто необходимо отсоединить водные шланги для воды (вход/выход).

Устройство для очистки подключают к колонке, и он методом замкнутого цикла (по кругу) прогоняет подогретые реагенты. Накипь под их действием разлагается, вымывается и сливается.

Ручной

Дешевый, но долгий и трудоемкий процесс. Для его осуществления необходимо разобрать водонагреватель почти полностью и после этого промыть его вручную.

В этом нам помогут следующие материалы и инструменты:

  • ключи рожковые (набор);
  • отвертки (крестообразная и обычная);
  • прокладки паронитовые (комплект);
  • шланг резиновый;
  • уксусная эссенция или средство антинакипин.

Разборка газового аппарата

Для снятия теплообменника следует действовать в таком порядке:

  • вначале перекрываем доступ холодной воды;
  • затем убираем внешние элементы, препятствующие разборке (ручки переключателей, регуляторов);
  • снимаем кожух, а для этого откручиваем винты, расположенные на задней стенке агрегата, приподнимаем и удаляем крышку;
  • открываем «горячий» кран;
  • откручиваем от теплообменника трубку подачи и отодвигаем;

Промывка системы

После полного схода воды надеваем шланг на трубку теплообменника и поднимаем его выше уровня колонки. В шланг, потихоньку, вливаем приготовленный нами раствор и оставляем колонку на 4-6 часов.

Далее нужно немного приоткрыть кран подачи воды и наблюдать за водой, которая будет выходить из колонки, если вы увидели много накипи, то значит наша работа прошла не зря — мы от нее избавились. Если же накипи в выходящей воде нет, то повторяем весь процесс заново.

Неисправность водяного узла

Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.

Поломку водяного блока можно определить по внешним признакам.

  1. Если вы открыли подачу воды, а шток, прижимающий пластину выключателя, остался неподвижным (на рисунке показан синей стрелкой) – это значит, что повреждена мембрана, расположенная внутри главной составляющей водного узла — “лягушки”.
  2. Заклинивание штока может быть по причине его прикипания.
  3. Возможна протечка в месте, где соединяются между собой газовый и водный узел, или просачивание жидкости из-под вентиля регулировки (показано красными стрелками).

Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию. Сделать это можно следующим способом:

  • после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
  • аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
  • далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
  • рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
  • таким же образом отсоединяются провода (д), идущие к выключателю;
  • с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
  • после вывинчивания крепежа, весь узел легко вынимается из аппарата.

Далее потребуется разобрать сам газово-водяной модуль.

После извлечения устройства, требуется отделить водяной узел. Чтобы это сделать, открутите 2 винта (указаны стрелками). Вывинчивать их полностью не обязательно. Они с помощью прижима закрепляют “лягушку” в газовом узле. Крепление “лягушки” к последнему в разных моделях может отличаться, как например, в газовой колонке Нева 3208.

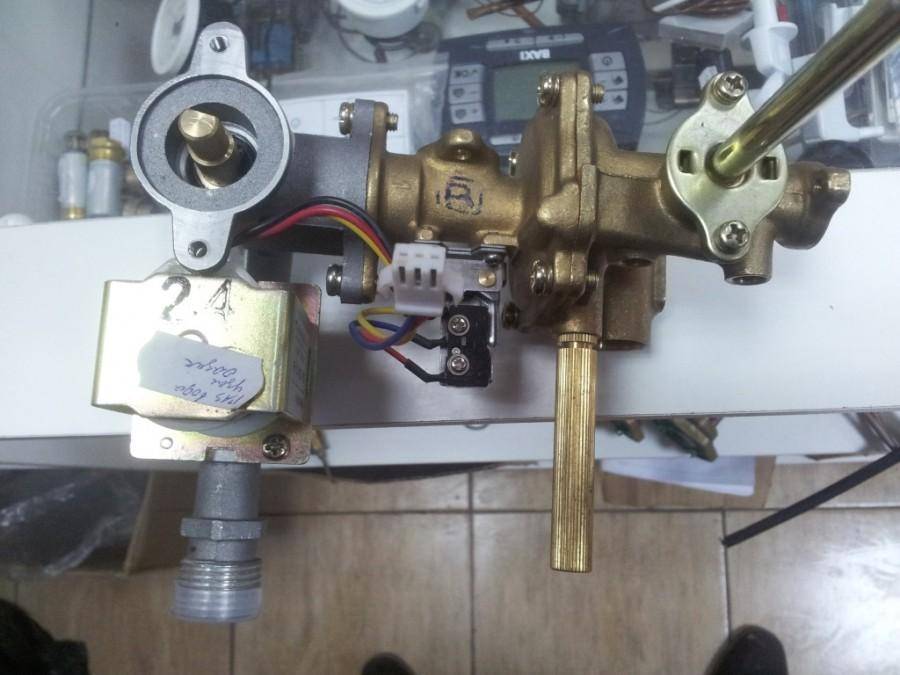

Так выглядит газовый модуль с отсоединенным водяным.
Далее потребуется разборка самой “лягушки” посредством откручивания 6-ти винтов. Они могут прикипеть и туго выкручиваться или вообще “слизаться” отверткой, если приложить большое усилие. Чтобы этого не произошло, можно предварительно капнуть на них специальной жидкостью WD-40, после чего они легко выкрутятся, и ни один из них не сломается.
После удачного откручивания винтов, модуль раскрывается на две половины, и вы увидите резиновую мембрану.
Мембрану необходимо тщательно осмотреть, и при обнаружении того, что она сильно растянулась, или на ней есть порывы, ее требуется поменять на новую.
Чтобы добраться до тарелки с пружиной, необходимо снять мембрану. Если она целая, необходимо это делать аккуратно, чтобы не повредить колечко, которым она одевается на патрубок (указано красной стрелкой на рисунке выше).
После снятия мембраны вы увидите тарелку с пружиной.
Чтобы вы лишний раз не разбирали агрегат, проведите осмотр сальника

Для этого осторожно извлеките тарелку со штоком.
Достаньте пружину, и вы увидите пробку с пропилом для отвертки. Под ней находится уплотнительное кольцо

Пробку необходимо время от времени выкручивать для смазки и замены резинового сальника.
Предварительно приобретя ремкомплект для “лягушки”, поменяйте вышедшие из строя сальник и мембрану. Когда будете устанавливать сальник обратно, не забудьте его смазать силиконовой смазкой, а также смажьте место его расположения.
Сборка водяного блока газовой колонки происходит в обратном порядке. Пробку необходимо затянуть так, чтобы шток проходил через нее без особых усилий. Когда вы полностью соберете “лягушку”, ремонт водяного блока можно считать оконченным.

Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.

Когда производится ремонт китайской газовой колонки, всегда удивляет размер водяного узла. Он достаточно небольшой по величине, и чтобы разобрать “лягушку”, потребуется открутить всего 4 винта.

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

  • латуни – сплав меди с цинком;
  • пластика – отличается практичностью и долгим сроком службы;
  • полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

  • основание и крышка с винтами;
  • диафрагма с установленным на штоке диском;
  • регулятор расхода;
  • сопла;
  • регулятор потока;
  • селектор температуры;
  • фильтр горячей воды.

Водяной блок разделен резиновой мембраной на две части, одна из которых подключена к холодному водоснабжению, а другая оснащена штоком, соединенным с газовым клапаном. На металлическом стержне автоматических устройств находятся «крылья», подключенные к блоку электророзжига.

Принцип работы «лягушки» заключается в следующем:

  • при открытии крана с холодной водой одна из полостей блока заполняется;
  • напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
  • стержень начинает давить на клапан, тем самым открывая подачу газа;
  • в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
  • вырабатывается искра, которая зажигает пламя;
  • после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Комплектация автоматических и полуавтоматических газовых колонок может несколько отличаться, но сам принцип срабатывания остается неизменным.

Возможные неисправности водяного блока

Выход из строя водяного блока является довольно распространенной проблемой газовой колонки. Зачастую случаются следующие неисправности:

  1. Порвалась мембрана – ее средний срок службы составляет 7 лет. Из-за жесткости воды резина может быстро порваться. Признаком прорыва является подтекание редуктора.
  2. Диафрагма потеряла эластичность – для четкой работы необходимо, чтобы мембрана быстро реагировала на изменения напора воды.
  3. Прокладка стала жесткой – это приводит к позднему срабатыванию колонки. Она будет включаться и отключаться с опозданием.
  4. Засорение штока – при разрыве мембраны вода попадает на металлический стержень, который быстро подвергается коррозии. В результате затрудняется его движение. Признак неисправности – запуск колонки затруднен, она начинает работать только при большом давлении воды.
  5. Засор фильтра грубой очистки – при неправильном подключении воды к патрубкам сеточка, которая находится на входе в редуктор, может забиться. Признак поломки – отличие давления на входе и на выходе из колонки.

Все перечисленные неисправности довольно легко устранить при наличии понимания устройства колонки. Необходимость полной замены водяного блока возникает редко.

Что нужно знать о вентиляции газовой колонки?

Как работает автоматическая газовая колонка? —

https://oteple.com/kak-rabotaet-avtomaticheskaya-gazovaya-kolonka/

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

  • отказ в включении колонки;

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

  • Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.

Ремонт газовой колонки Бош

Водогрейные газовые аппараты, производства компании Бош отличаются компактными размерами и огромной насыщенностью автоматики. Чем больше в конструкции узлов и механизмов, тем больше вероятность поломки.

Для бошевских систем нагрева воды WR10 характерны два типа поломок – произвольное выключение после удачного старта и подтекание сальников из-за высокой жесткости воды.

Произвольное выключение может происходить по трем причинам:

  • Падение тяги в дымоходе;
  • Загрязнение электрода-запальника, вследствие чего автоматика не распознает очень маленький ток ионизации и выключает подачу газа. Ремонт сводится к обычной прочистке электродов;
  • Срабатывание датчика перегрева теплообменника.

Последний случай наиболее актуальный. Датчик перегрева представляет собой биметаллическую пластину с контактами. При достижении определенной температуры пластина изгибается и размыкает контакты.

Предварительно для восстановления необходимо проверить работу датчика, например, закоротить контакты напрямую скрепкой или медной проволокой. Если газовая колонка продолжает работу в нормальном режиме, то нужно купить и заменить датчик. Сильный перегрев означает, что потребуется выполнить регулировку и проверку регулятора расхода газа.

Вода выходит со слабым напором

Вода выходит со слабым напором

Чаще всего это случается из-за засорения теплообменника колонки накипью. Обычно причиной засорения становятся продолжительные «холостые» срабатывания запальника. Устройство нагревает теплообменник до температуры, достаточной чтобы привести к испарению остатков влаги.

Ток воды отсутствует, накипь не вымывается из теплообменника, до следующего включения оборудования она схватывается, в результате чего колонка перестает нормально функционировать. Обычно спасает прочистка теплообменника. В запущенных случаях его приходится менять.

Для замены лучше сразу обращаться к профессионалам, а вот с чисткой можно справиться собственными силами. Подготовьте отвертки, резиновый шланг, рожковые ключи и паранитовые прокладки. Купите в хозяйственном магазине смесь для удаления накипи. Обычно его так и называют – антинакипин. Более бюджетный вариант – промывка уксусной эссенцией. Работайте в таком порядке.

Лучшие универсальные средства для удаления накипи

Первый шаг. Последовательно снимите фурнитуру и кожух с нагревателя.

Второй шаг. Перекройте воду на входе и откройте кран горячей воды, желательно как можно менее удаленный от колонки.

Третий шаг. Открутите трубку подачи воды от теплообменника, а затем отведите ее в сторону. После откручивания гайки теплообменник колонки начнет отдавать воду. Всего ее будет слито около 1 л.

Четвертый шаг. Наденьте шланг подходящего диаметра на вход в теплообменник и поднимите его чуть выше нагревателя. Вставьте в закрепленный шланг обыкновенную воронку и начинайте медленно, тонкой струей вливать готовый раствор (инструкция по приготовлению приводится на упаковке). Спешить не надо. Будете лить слишком быстро – антикипин попросту вытолкнет обратно, и вам это вряд ли понравится.

Промывка теплообменника газовой колонки

Оставьте чистящее средство в теплообменнике нагревателя на 2-3 часа (обычно необходимое время указывается на упаковке).

Подставьте под водяной кран подходящую емкость и осторожно возобновите подачу жидкости в нагреватель. Понаблюдайте, что выходит из шланга

Вышло достаточно много шлама, а затем напор стал нормальным? Все хорошо. В противной же ситуации промывку придется выполнить повторно. Обычно необходимость повторной промывки возникает только при использовании уксусной эссенции. Антинакипин в большинстве ситуаций справляется с первого раза.

Как отремонтировать «лягушку» своими руками?

Жесткая вода, воздействие высоких температур и другие факторы постепенно приводят элементы водяного блока к износу. При выявлении какой-либо поломки необходимо срочно отремонтировать проблемную деталь.

Ремонт водяного блока газовой колонки при желании можно выполнить самостоятельно, так как его конструкция довольно проста

Перед этим важно не забыть отключить подачу топлива и воды

Если требуется отрегулировать давление устройства, необходимо покрутить специальные болты, расположенные на тыльной части блока. Затем воду из теплообменника сливают, с этой целью используют кран, находящийся ниже водонагревателя. Отсоединяют подающие трубопроводы газа и воды. Теперь «лягушку» можно снять. Конструкция водяного блока может несколько отличаться в зависимости от модели. Чтобы снятие водяного узла прошло удачно, следует отсоединить от него все трубы и провода.
