Трубы для отопления из полипропилена: виды изделий, обзор производителей и стоимость

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

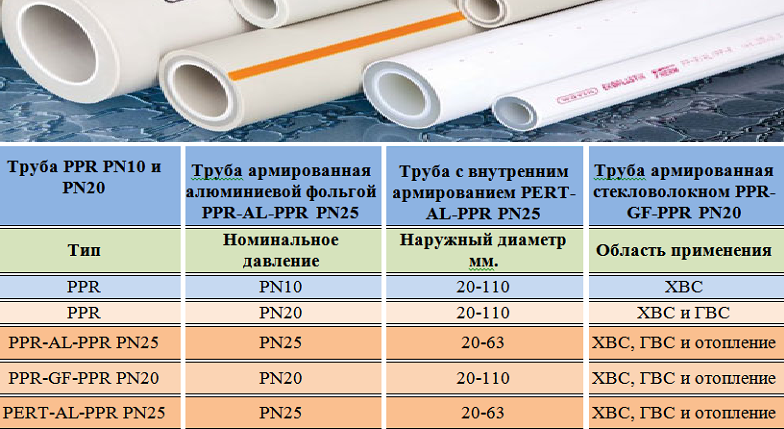

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм PN10 PN20 PN30
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
16 10,6 2,7
20 16,2 1,9 13,2 3,4 13,2 3,4
25 20,4 2,3 16,6 4,2 16,6 4,2
32 26 3 21,2 5,4 21,2 3
40 32,6 3,7 26,6 6,7 26,6 3,7
50 40,8 4,6 33,2 8,4 33,2 4,6
63 51,4 5,8 42 10,5 42 5,8
75 61,2 6,9 50 12,5 50 6,9
90 73,6 8,2 6 15
110 90 10 73,2 18,4

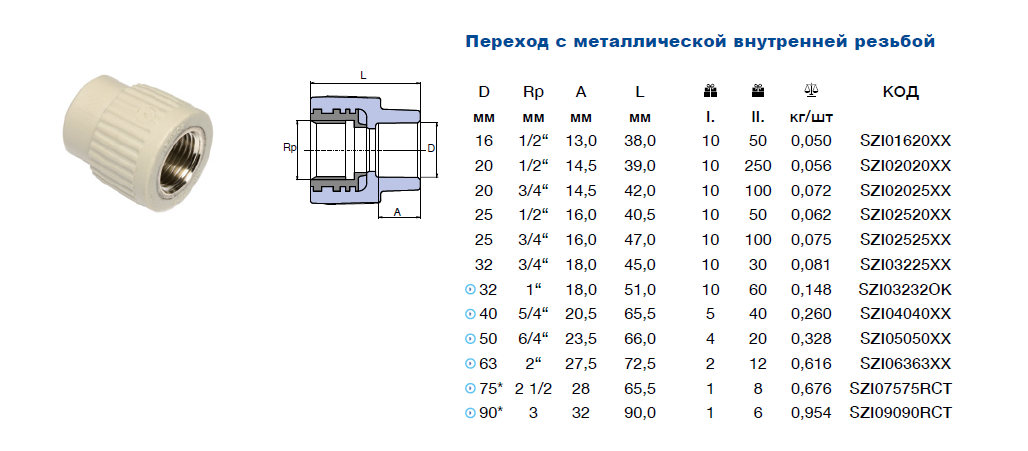

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;
  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
  • 6,3 кВт – 16,6 мм (25 мм);
  • 11,5 кВт – 21,2 мм (32 мм);
  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Как выбрать

Критерии выбора у всех разные. Одних интересует вопрос, что сколько стоит, другие изучают функционал, третьи выбирают самые хорошие варианты, четвертые проверяют толщину стенки. Каждый прав по-своему

Однако, специалисты рекомендуют обращать внимание на такие показатели:

  1. Диаметр. Многое зависит от сферы применения. Для внутреннего квартирного водопровода достаточный диаметр в 20 – 25 мм. Для стояков подходит диаметр от 32 до 40 мм.
  2. Максимально допустимое давление. Для бытового применения подходят все полипропиленовые конструкции, кроме PN10. Они выпускаются с тонкими стенками, но выдерживают существенное давление (10 атм.). Долго служить не будут. Из более толстых элементов монтируются магистральные трубопроводы.
  3. Коэффициент температурного расширения. Зависит от выбора способа прокладки. Так, модели PN 20 не прокладывают открытым методом. Она может изогнуться и потерять первоначальные характеристики, а также испортить внешний вид объекта. Открытый способ предусмотрен для укладки полипропиленовых конструкций, армированных алюминием или стекловолокном.
  4. Максимально допустимый показатель температуры. Большую роль играет тип теплоносителя, который подлежит транспортировать внутри трубопровода. Изделия PN 16 подходят для систем холодного водоснабжения, PN 25 – для отопительных систем, PN 20 – для горячего водоснабжения.
  5. Прочность. Показатель на высоте, но при сильном сдавливании изделий или при сгибании могут пойти трещины. Это нужно учитывать в процессе установки.
  6. Термоустойчивость. Предполагается, что слишком низкой температуры окружающей среды не предвидится. Оптимальный вариант +15 градусов Цельсия, хотя выдержит температуру в 171 градус, только кратковременно.
  7. Плотность. Показатель составляет 0,91 кг/куб.см. Полипропилен отличается износостойкостью и твердостью, стойко перенесет взаимодействие с абразивными частичками.
  8. Стойкость. Не боится неблагоприятных сред. Может прийти в негодность только после длительного «общения» с сильнодействующей кислотой или высокими температурами. Соли и примеси нанести вреда изделию не могут.

Какой фирмы лучше приобрести продукцию, зависит от личных предпочтений. Тут советы неуместны. Где купить? По мнению покупателей, лучше всего посетить фирменные магазины. Там и выбор больше, и можно пообщаться с профессиональным менеджером, который не только ознакомит с новинками, но и поможет сделать правильный выбор. Можно заказать продукцию онлайн в интернет–магазине, предварительно ознакомившись с отзывами пользователей, проведя обзор предлагаемого товара, убедившись в добропорядочности поставщика.

Различия

Главное отличие полипропиленовых труб, делящее их на виды, состоит в переносимости температуры и давления.

Самыми дешевыми являются тонкостенные трубы из полипропилена с армированием. Рассчитаны эти изделия на максимальное давление в 10 атмосфер, они имеют маркировочный номер ПН-10.

Как правило, из-за некоторой «хрупкости» эти изделия используются исключительно в системах подачи холодной воды. Хрупкость выражается в виде тоненьких стенок – 2.5-2.8 мм.

Для монтирования отопительной системы необходима схема, на которой будут отмечены все требуемые размеры армированных полипропиленовых труб.

Среди полипропиленовых труб известны не только ПН-10, но и ПН-16. В отличие от ранее упомянутых, ПН-16 рассчитаны на рабочее давление в 16 атмосфер. Их толщина стенок доходит до 3 мм, а температурное ограничение равно 80 градусам.

Еще более крепкими являются трубы полипропиленовые ПН-20. Толщина их стенок достигает 4 мм, температурное ограничение равно 85 градусам, а максимально переносимое давление доходит до 20 атмосфер.

РЕХ – сшитый полиэтилен

Хорошо известный всем продукт, окружающий нас со всех сторон. Одним из его популярных применений являются водопроводные трубы для горячего водоснабжения и для систем отопления. Для их изготовления применяется так называемый сшитый полиэтилен.

Рассмотрим, как происходит процесс полимеризации газа этилен.

При нагревании под давлением между атомами углерода разрывается одна из связей, изначально являющаяся более слабой. Освободившиеся соединяется с такой же из соседней молекулы. Таким образом, получаются длинные цепочки молекул, придающие новому материалу другие физические свойства.

Если продолжать подъем температуры и давления, цепочки молекул начинают соединяться между собой, образуя более сложные структуры. Таким способом получается более прочный материал – сшитый полиэтилен.

Производство труб из этого материала также осуществляется способом экструдирования (прессования). Свойства материала позволяют в процессе производства формировать изделие бесконечной длины. Поэтому трубы из сшитого полиэтилена, как правило, производятся бухтами длиной до 600 метров в зависимости от размера.

Для чего это нужно? Очень просто, если нужно смонтировать теплый пол, берется бесстыковая труба нужной длины и укладывается на вскрытый пол. Вопрос, какие трубы лучше для отопления под стяжку, отпадает сам собой в понимании того, что наличие стыков и соединений под слоем бетона – не лучший вариант.

Рассмотрим некоторые технические характеристики труб из этого материала:

  • удельный вес – 941 кг/м3;
  • плавление при температуре от + 200 Со;
  • горение происходит при температуре от 400 градусов, при этом происходит разложение на воду и углекислый газ;
  • растяжения при испытаниях на разрыв составляет от 250 до 800%;
  • высокая гибкость;
  • сохранение прочности при ударе до температуры -50 градусов;
  • время безопасной эксплуатации в отопительных системах до 30 лет.

При таких качественных показателях трубы из сшитого полиэтилена обладают рядом положительных особенностей:

  1. Не вступают в реакцию с кислотами и щелочами, а также устойчивы по отношению к большинству органических растворителей.
  2. Прочны на растяжение и разрыв.
  3. Не образуют трещин под воздействием температуры.
  4. Биологически устойчивы.

Испытания на количество циклов замораживания/размораживания показывают более высокую устойчивость материала, почти на 30%.

Размерный ряд труб из сшитого полиэтилена соответствует требованиям ГОСТа 52134-2003 и соответствует стальным изделиям. Особенность обозначения размеров состоит в том, что они указывают на наружный диаметр изделия.

При этом размер по Ду соответствую предыдущему значению. Например, труба размером 40х4 миллиметра соответствует Ду32. Эта особенность должна быть учтена при закупке.

Подбор труб для водопровода

Полипропиленовые трубопроводные компоненты – это практичный и относительно недорогой вариант прокладки водопровода в домах.

Для подачи холодной воды подойдет простой вариант полипропиленовых труб без специальных слоев, укрепляющих элемент. Это недорогие однослойные трубы без армирования. Смело выбирайте их.

РРН ­ однослойная труба из твердого гомопропилена, прочная, выдерживает нагрев до 60 гр.С, более высокие температуры не рекомендованы

РРВ ­ однослойная труба из гибкого блоксополимера, стойкая к размораживанию.

PPR ­ однослойная труба из статистического сополимера, более прочная и стойкая к повышению температуры, восстанавливается после размораживания.

Они различаются диаметром – от 20 до 40 мм, и толщиной оболочки – от 1,9 до 6,7 мм. Толщина оболочки обозначается параметром PN10 или PN20. Эти параметры влияют на гидродинамические свойства системы и пропускную возможность водопровода. К центральному водопроводу подключаются трубы ⌀ 32 мм., для коммуникаций внутренних достаточно ⌀ 16 — 25 мм.

Для подачи горячей воды возможно выбирать подключение однослойных недорогих полипропиленовых труб:

  • PPR, PPRC из сополимера пропилена и этилена – t теплоносителя мене 70 гр.С
  • PPS – из специального полипропилена – нагрев не более 95гр.С

Однако для большей надежности стоит использовать армированные трубы. Специалисты рекомендуют трубы, укрепленные стекловолокном:

PPR-FB-PPR – пропилен, прослоенный стекловолоконной фиброй

PPR/PPR-GF/PPR – трехслойная труба, изнктри и снаружи из полипропилена, средний слой из композитного материала, в котором стекловолокно распределенного в матрице полипропилена. Цветной промежуточный слой на светлом фоне – отличительный внешний признак этих труб.

Их производят, например, итало-китайская фирма Valtec и российская компания Контур. Они превосходят варианты с алюминиевым покрытием по целому ряду характеристик, их проще монтировать, не нужно зачищать при сборке, они не вздуются в период эксплуатации и не схлопываются изнутри.

Между тем, алюминиевые трубы непроницаемы или почти непроницаемы для кислорода

Это важное свойство, так как кислород, насыщая пузырьками теплоноситель ­ воду, создает во всех металлических компонентах системы водоснабжения так называемые кавитационные процессы. Они разрушают стенки насосов, вентилей и других частей

Системы отопления из полипропиленовых труб

На сегодняшний день трубы из полипропилена для отопления используют широко, и на то есть масса причин:

  1. Во-первых, это доступная стоимость. По сравнению с медью их можно назвать дешевыми.
  2. Во-вторых, это отсутствие ненадежных соединений. Все стыки отдельных частей полипропиленового трубопровода соединяются методом горячей пайки, что полностью исключает или сводит к минимуму использование разъемных соединений, для герметизации которых применяется резина или паронит. Такое соединение можно прировнять к сварному шву – его качество полностью зависит от умений мастера.
  3. В-третьих, это гарантия завода производителя, которая достигает 40 лет.

Именно эти факторы и обуславливают широкое применение полипропиленовых труб в системах отопления, для которых они предназначены самым лучшим образом.

Трубы из полипропилена для отопления фото

На сегодняшний день существует несколько разновидностей полипропиленовой трубы:

  • это PN16 и PN25, которые в системах отопления не применяются в связи с их неспособностью выдерживать на протяжении долгого времени высокие температуры, а также наличия у них большого коэффициента температурного расширения;
  • и так называемая композитная труба, которая успешно показала себя в работе при больших давлениях и высоких температурах.

Какие трубы для отопления выбрать

Что такое композитная труба? В принципе, это та же самая металлопластиковая труба, только для ее изготовления применяют полипропилен – по-другому ее еще называют стабилизированной трубой.

Почему стабилизированной? Все просто, в отличие от полипропиленовой трубы, в которой отсутствует металл, она ведет себя стабильно при высоком давлении и высокой температуре – материал практически лишен коэффициента температурной деформации и отлично выносит высокое давление.

Композитная труба для отопления фото

В зависимости от используемого для стабилизации материала и типа ее выполнения, полипропиленовые трубы для отопления могут быть трех видов – с наружной стабилизирующей прослойкой (металл посажен близко к наружному диаметру трубы) и с глубокой стабилизацией, которая может осуществляться либо за счет прослойки металла, либо посредством стекловолокна. Если разбираться в разнице между ними, то здесь можно выделить несколько основополагающих факторов:

  1. Во-первых, полипропиленовая труба со стабилизацией по наружному диаметру в процессе работы нуждается в зачистке – при помощи специального ручного станка металл необходимо удалять, так как в процессе спайки он участия не принимает и является своеобразным элементом ненадежности. Ярким представителем такой трубопроводной системы является компания «Экопласт», технология которой имеет некоторые недостатки. К примеру, эта труба со временем расслаивается и вздувается, что приводит к ее порывам.
  2. Во-вторых, этих недостатков полностью лишены полипропиленовые трубы для систем отопления, имеющие стабилизирующую прослойку, установленную ближе к внутреннему диаметру трубы. Зачищать перед спайкой ее не нужно, в процессе эксплуатации она не расслаивается, не вздувается и, кроме того, такая труба обладает гораздо меньшим коэффициентом температурного расширения. Ярким представителем такой продукции является труба фирмы ASG.

Система отопления из полипропиленовых труб фото

Необходимо уделить внимание и используемому для стабилизации материалу – как правило, это либо алюминий, либо стекловолокно. И тот и другой материал с возложенными обязанностями справляется на все 100%. Существенная разница между этими трубами наблюдается в их стоимости, на которую оказывает влияние дороговизна цветных металлов

Существенная разница между этими трубами наблюдается в их стоимости, на которую оказывает влияние дороговизна цветных металлов.

Ну и в заключение темы нужно осветить один немаловажный аспект, касающийся практического применения пластика в отопительных системах. В качестве недостатков этих труб можно выделить достаточно большой коэффициент теплопотерь, а также хотя и низкую, но все же присутствующую температурную деформацию, которая может натворить много бед при скрытом монтаже. Как правило, пластиковые трубы для отопления помещаются в мерилоновый чехол, который при скрытом монтаже не только гасит температурное расширение этих труб, но и является хорошим изоляционным материалом, позволяющим снизить потери тепла при его транспортировке к отопительным приборам.

Автор статьи Александр Куликов

Для водопровода

Многие, планируя обновить у себя водопроводную систему, упираются в вопрос выбора труб по назначению. Для водообеспечения подойдут:

  1. РН-Н. Обладают высокой стойкостью к динамическим нагрузкам давления и химическому воздействию. Имеют слабую стойкость к температурным перепадам.
  2. РР-В. Изготовлены из блок-сополимеров. Не хуже РН-Н по качеству, но превосходят их в термоустойчивости и гибкости.
  3. PP-R. По прочности лучше, чем металлопластик. Имеют высокую устойчивость к химическим веществам и выдерживают температуры до +90°С.
  4. PP-S. Термоустойчивые, сохраняют прочность и форму при температуре до +95 °С.

По этой маркировке нужно ориентироваться при выборе труб. Не стоит экономить, покупая неподходящий вариант по более низкой цене.

Удобство интеграции и монтажа

Большинство специалистов касательно данного вопроса сходятся в том, что самыми легкими в этом плане являются однослойные трубы. Для работы с ними  всего лишь достаточно:

  • Обрезать труборезом (ножовкой) выбранный образец по нужной длине;
  • Зачистить по краям имеющиеся заусенцы;
  • Сцепить все конструктивные части посредством фитинга (либо с помощью специального клея – «жидкой сварки»).

В принципе, и многослойные трубы монтируются по тому же методу, разве только холодная сварка в этом случае вообще неприемлема, ибо она скрепит только внешние слои, что не обеспечит надлежащего соединения. Отсюда видно, что многослойные изделия лучше соединять посредством горячей сварки либо с помощью особых фитингов (с резьбой для многослойных конструкций).

Стоит отметить, что специальной подготовки перед работой потребуют образцы с алюминиевым армированием. Алюминиевая фольга сцепляется с полипропиленом посредством клея, что означает возможность последующего расслаивания, в отличие от того, как, например, стекловолоконные трубы практически «впиваются» друг в дружку. В целях предотвращения данной негативной ситуации, до начала сварки РР-труб с алюминиевым армированием, следует убрать маленький участок фольги и припаять внешний слой к внутреннему. Благодаря такой нехитрой операции, жидкость не сможет проникать про меж слоев, и, соответственно, угроза разрушения и деформации трубопроводной системы не возникнет.

Виды полипропиленовых труб и их характеристики

Полипропилен получается в результате полимеризации свободных молекул газа этилена. В результате выходит материал с высокими техническими характеристиками, позволяющими производить такую продукцию как трубы для водопровода.

Современные изделия из этого материала успешно противостоят воздействию химически активных веществ, а также обладают рядом характеристик, позволяющих их использовать при повышенном давлении в системах водопровода различного назначения, включая сети подачи холодной или горячей воды или отопительных системах.

Вместе с тем, на их стенках не осаждаются различные наслоения и не развиваются бактерии. Внутренняя поверхность трубопровода устойчива к износу под воздействием твердых частиц, всегда присутствующих в потоке транспортируемой жидкости.

Основные характеристики полипропилена приведены в таблице:

ГОСТы и другие ОРДПараметрыПоказатели
DIN 52612Величина теплопроводности при 20оС0,24 Вт/см
15139Показатель плотности материала0,9 г/см3
23630Удельная теплоемкость при +20ОС2 кДж/кгс
21553Плавление149о
11262Предел прочности на разрыв34-35 Н/ммо
15173коэффициент линейного теплового расширения0,15

Производятся трубы для водопровода из  полипропилена, размерный ряд которых представляет собой следующую последовательность: 16 – 20 – 25 – 32 – 40 – 53. Это основные размеры, применяемые при монтаже внутриквартирных и домовых водопроводных сетей. Более крупные трубы используются в наружных напорных разводках, а также безнапорных канализационных сливах.

Особенность обозначения состоит в том, что размеры проставляются не как для металлических по ГОСТу 3262-80, а по реальному наружному диаметру и толщине стенки, например 32х2,5. Металлические изделия обозначаются условным проходом: Ду25 с указанием серийности – легкая, средняя или тяжелая.

По материалу изготовления и способам применения полипропиленовых водопроводных труб их можно условно разделить на три типа:

  1. Тип PPH – производится их гомогенизированного полипропилена. Область применения – промышленные воды, системы вентиляции, внутренние сети водопровода, а также безнапорные трубопроводы.
  2. Тип PPB – производится из сополимера такого же пластика. Основное применение – системы водопровода и разводки обогреваемого теплого пола. Трубы этого материала и фитинги к ним хорошо переносят ударные нагрузки. Используются в системах отопления.
  3. Изделия типа PPR производятся из рандомсополимера полипропилена, они способны выдерживать повышенное внутреннее давление в системе. Область применения – горячее и холодное водоснабжение, системы отопления с теплым полом.

Правила пайки полипропиленовых труб.

Полипропиленовые трубы и фитинги соединяются друг с другом при помощи пайки. Метод несложный, но тем не менее некоторые правила нужно соблюдать. Перечислим эти правила ниже:

Первое, что нужно сделать это подготовить к работе сварочный аппарат — смонтировать на греющей поверхности необходимые насадки, установить сварочный аппарат на штатив (аппарат должен стоять на ровной поверхности), включить в сеть и выставить на термостате необходимую температуру (на дешевых китайских аппаратах выставлять ничего не нужно — они нагреваются до 260° С автоматически).
После того как «сварочник» разогрелся до рабочей температуры, можно приступать к пайке. Перед пайкой необходимо ровно отрезать трубу, убрать с ее краев заусенцы и отметить маркером расстояние, на которое труба будет вставляться в раструб. Производители еще рекомендуют обезжиривать поверхность труб, но вполне достаточно, чтобы труба просто чистой. Для армированных металлической фольгой труб необходимо воспользоваться специальной зачисткой (для труб с наружной армировкой) или торцевателем (для труб с внутренней армировкой)

Если труба армирована стекловолокном, то нужно просто ровно отрезать.
Далее фитинг и труба вставляются в насадку на сварочном аппарате (важно вставлять трубу и фитинг ровно, иначе пайка будет некачественной) и вы начинаете отсчитывать время, необходимое на разогрев. Для разных диаметров труб время будет разным (его мы приведем ниже в таблице).

Диаметр, мм.Расстояние, на которое нужно вставлять трубу в раструб, мм.Время нагрева, сек.Время охлаждения пайки, мин
201762
251972
322284
4024124
5027184
6330246
7532306
9035408

После завершения работ, необходимо выключить сварочный аппарат из сети и дождаться пока он остынет. После этого можно скручивать насадки и складывать его в ящик. Не стоит остужать сварочный аппарат при помощи воды. Это приведет к поломке оборудования.

Для большей наглядности всего, что сказано выше посмотрите вот это видео:

Для монтажа полипропиленовых труб у стен и в труднодоступных местах вам понадобится напарник. Бывают сложные случаи, когда приходится использовать двух напарников и два паяльника одновременно. Поэтому заранее ищите себе компаньона для проведения монтажных работ.

Методики вычисления диаметра труб

Большое количество данных и сложные формулы не всегда удобны для вычисления диаметра трубы и прокладки магистрали. Существуют и другие методы, позволяющие определить, какие размеры труб можно использовать для монтажа отопления. Сегодня для расчета используются следующие методики:

Табличная методика позволяет определить диаметр с использованием готовых таблиц

В расчете берутся во внимание скорость движения теплоносителя, объем тепловых потерь, мощности отдельного прибора отопления или всей системы;
Методика вычисления на основании расчета тепловой мощности системы;
С учетом коэффициента гидравлического сопротивления контура движению теплоносителя.

Табличные и справочные данные

Все эти методики используют стандартизованные табличные и справочные данные. Которые дают возможность быстро определить подходящий диаметр трубы.

Использование таблиц и справочников можно назвать одним из 5 секретов теплотехников. Именно по ним, они безошибочно вычисляют номенклатуру труб для системы.


Для работы со справочной таблицей, необходимо прежде всего вычислить общую тепловую мощность здания в целом и по каждому помещению. Второй секрет заключается в том, что в контуре отопления теплоноситель имеет определенный диапазон скорости движения. Понятие сложное, но на практике это звучит так – если вода движется слишком медленно, помещение просто не будет прогреваться. Так как в системе будут постоянно образовываться воздушные пробки. Поэтому минимально допустимая скорость движения теплоносителя, при котором все элементы будут работать сбалансировано – это 0,3 метра в секунду.

С другой стороны, если теплоноситель будет двигаться слишком быстро, например, под давлением циркуляционного насоса. В этом случае, сами радиаторы и трубы будут издавать, очень слышимые звуки, что тоже не очень хорошо. Поэтому, верхний предел скорости движения принято считать 0,7 метра в секунду. Вот этот промежуток скорости потока с 0,3 до 0,7 м/с и принято брать как оптимальный для контура отопления в частном доме.

Пример для определения нужного размера диаметра трубы

К примеру, можно взять двухэтажный дом с общей площадью 75 метров. Площадь первого этажа 50 метров, второй занимает 25 метров отапливаемой площади.

Теперь, когда известны все данные по таблице можно определить нужные размеры труб. Общая площадь дома – 75 м2 множатся на 100вт, в результате получается 7500 ватт общей тепловой мощности, для этого показателя размер трубы должен быть не меньше 25 мм. Для контура первого и второго этажей ее диаметр может быть меньше, поскольку для показателя 5000 и 2500 применимы 20 мм трубы.

Маркировка труб

Трубы маркируются определённой аббревиатурой из трёх латинских букв:

  • Маркировка РРН присваивается пластику из гомополимеров. Это полипропилен, который состоит из мельчайших совершенно идентичных структурированных единиц. Такие элементы годятся только для проведения в дом холодной воды.
  • Обозначение РРВ говорит о том, что детали произведены из блок-сополимеров. Это компонент сложной конструкции с системным чередованием разных структурных гомополимеров. Изделия из этого материала можно использовать для водоснабжения и в системе «тёплый пол».
  • Штамп с маркировкой PPR  ставится на изделия из рандом-сополимера, который обладает высоким уровнем кристаллизации, идеально подходит для отопления.

Характеристики пластика  PPR

Трубы, маркированные аббревиатурой PPR , имеют следующие характеристики:

  • Длительный срок службы;
  • Хорошее шумопоглощение при протекании воды;
  • Устойчивость к перепадам давления и температурному режиму;
  • Небольшой вес;

  • При соприкосновении с водой не образуется коррозия;
  • Минимальное время установки, в сравнении с монтажом металлических труб;
  • Соответствие санитарным нормам ГОСТ, нормативам ведущих мировых держав.

Монтаж полипропиленовых труб: способы соединения, этапы установки

Способы соединения армированного стекловолокном или композитом трубопровода отличаются в зависимости от того, какой диаметр у изделий. Небольшой диаметр (до 63 мм) может свариваться такими методами:

  • Раструбное сваривание;
  • Муфтовое сваривание.

Изделия, имеющие диаметр более 63 мм, соединяются методом сварки встык. Однако в случае необходимости подключить фитинги, может также использоваться муфтовая сварка.

Паяльник для полипропиленовых труб

Сварка армированного стекловолокном трубопровода требует наличия соответствующего инструмента: ручного для изделий, имеющий малый диаметр, и стационарного, если диаметр трубопровода более 63 мм.

Монтаж системы отопления с использованием армированных стекловолокном труб может производиться по двум основным схемам. Выбор схемы отопления зависит от особенностей здания и конфигурации разводки. Существуют такие варианты разводки:

  • Верхний разлив;
  • Нижний разлив.

Верхний разлив – это самотечная система, что не требует насоса и отлично подходит для одноэтажных загородных домов. Нижний разлив предполагает принудительный запуск воды по системе с применением насоса и подходит для многоэтажных зданий.

Для того чтобы соединить полипропиленовые трубы и фитинги, необходимо выполнить такие действия:

  1. Предварительный разогрев изделий до 260 градусов. Для расчета времени нагрева используется специальная таблица:

Параметры пайки полипропиленовых труб

Помещение деталей на нагревательные элементы аппарата для сварки.
Соединение деталей.
Выдерживание некоторого времени для охлаждения элементов.

Фитинги необходимо сваривать очень быстро, при этом следить, чтобы элементы были соединены ровно, без перекосов. Это обеспечит равномерный и надежный сварочный шов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
