Вихревой теплогенератор своими руками, принцип работы, втг, Потапова

Плюсы и минусы

В сравнении с другими теплогенераторами, кавитационные агрегаты отличаются рядом преимуществ и недостатков.

К плюсам таких устройств следует отнести:

Куда более эффективный механизм получения тепловой энергии;
Расходует значительно меньше ресурсов, чем топливные генераторы;
Может применяться для обогрева как маломощных, так и крупных потребителей;
Полностью экологичен – не выделяет в окружающую среду вредных веществ во время работы.

К недостаткам кавитационных теплогенераторов следует отнести:

Сравнительно большие габариты – электрические и топливные модели имеют куда меньшие размеры, что немаловажно при установке в уже эксплуатируемом помещении;
Большая шумность за счет работы водяного насоса и самого кавитационного элемента, что затрудняет его установку в бытовых помещениях;
Неэффективное соотношение мощности и производительности для помещений с малой квадратурой (до 60м2 выгоднее использовать установку на газу, жидком топливе или эквивалентной электрической мощности с нагревательным тэном).\

Делаем своими руками

Перед тем, как приступить к непосредственному изготовлению, рассмотрим общее описание процесса выработки тепла, чтобы ознакомиться с основными конструктивными элементами. Итак, напорный насос под давлением от 5 до 6 атмосфер подает залитую воду в коллектор. Там создается вихрь, который плавно перемещается в вихревую трубу, длина которой ровно в 10 раз больше ее диаметра. По спиральной трубе вихрь активно перемещается, а в это время пузырьки схлопываются и нагревают воду, которая попадает в выпрямитель водного потока. Эта деталь представляет собой ряд металлических пластин, проходя через которые поток воды теряет часть энергии, становясь более контролируемым. Далее горячая вода поступает в радиаторы, делая круг, после чего возвращается обратно в генератор для последующего нагрева.

Механизм кавитации

Образование пузырьков возможно в движущемся потоке. Там, где резко снижено давление. К подобным местам относят гребные лопасти судов, переходники трубопроводов с разным диаметром (см. рис.). Собственно, конструкции кавитационных генераторов делят на роторные и трубчатые. Обе приводятся в движение электричеством, но принцип действия различается. Винт и труба показаны на скринах для иллюстрации сказанного.

Для объяснения происходящего нужно взглянуть на график агрегатных состояний. Там показаны твёрдое тело (solid), жидкость (liquid) и пар в виде областей для некой температуры (по горизонтали) и давления (по вертикали). Пунктирами обозначены линии:

По горизонтали – нормальное атмосферное давление.
По вертикали – точки таяния льда и кипения воды.

Видно, что в нормальных условиях пар образуется при температуре 100 градусов, при падении давления вполовину точка кипения смещается до нуля градусов Цельсия. Эффект хорошо знаком альпинистам, знающим – на высоте невозможно сварить мясо. Вода закипает уже при 70-80 градусах Цельсия.

Гребной винт судна образует пузырьки при нормальной температуре воды. Кавитация оказывает пагубное влияние. На рисунке видно, что уже через пару лет эксплуатации поверхность покрывается выщербинами. Кавитация затратна для гидравлических систем.

Образовавшийся пузырёк не лопается за счёт силы натяжения воды и двигается в область с большим давлением, уносясь потоком. Постепенно в передней части образуется вмятина, форма меняется с шаровидной, становясь похожей на эритроцит. Постепенно стенки смыкаются, получается тор (баранка). Образовавшиеся течения создают крутящий момент, фигура пытается вывернуться наизнанку. В результате колба лопается, остаётся некий сгусток турбулентностей (см. рис.). При переходе пара в иное агрегатное состояние выделяется поглощённая ранее энергия. На этом транспорт тепла заканчивается.

Гаситель вихрей

Да, мы сделаем приспособление с таким загадочным названием – гаситель вихрей. Он будет состоять из расположенных вдоль пластин, помещенный внутри обоих колец.

Посмотрим, что нам потребуется для работы.

Сварка.
Турбинка.
Лист стали.
Труба с толстыми стенками.

Труба должна быть меньшей, чем теплогенератор. Делаем из нее два кольца, примерно по 5 см каждое. Из листа вырезаем несколько полосок одного размера. Их длина должна составлять 1/4 длины корпуса устройства, а ширина такой, чтоб после сборки осталось свободное пространство внутри.

Вставляем в тиски пластинку, навешиваем на одном ее конце металлические кольца и свариваем их с пластиной.
Вынимаем пластину из зажима и поворачиваем другой стороной. Берем вторую пластину и помещаем ее в кольца таким образом, чтобы обе пластины размещались параллельно. Аналогичным образом закрепляем все оставшиеся пластины.
Собираем вихревой генератор своими руками, а полученную конструкцию устанавливаем напротив сопла.

Отметим, что поле совершенствования устройства практически безгранично. К примеру, вместо указанных выше пластин мы можем применить проволоку из стали, скрутив ее предварительно в виде клубка. Кроме того, мы можем проделать дырки на пластинах различного размера. Конечно, обо всем этом нигде не упоминается, но кто сказал, что вы не можете использовать данные усовершенствования?

И в качестве заключения – несколько дельных советов. Во-первых, все поверхности желательно защитить окрашиванием. Во-вторых, все внутренние детали стоит делать из толстых материалов, так как он (детали) будут постоянно находиться в достаточно агрессивной среде. И в-третьих, позаботьтесь о нескольких запасных крышках, имеющих разного размера отверстия. В дальнейшем вам будет подбирать необходимый диаметр, дабы добиться максимальной производительности устройства.

Кавитационный теплогенератор отличается хорошей эффективностью и компактностью Редко какой хозяин не пытается сэкономить на отоплении или потреблении еще каких-либо благ, которые с каждым годом становятся все дороже и дороже. Чтобы сделать экономной отопительную систему жилого или производственного помещения, многие люди прибегают к помощи различных схем и методам получения тепловой энергии. Один из аппаратов, подходящий под эти цели – кавитационный теплогенератор.

Кавитация

На первый взгляд, тема кавитационных теплогенераторов представляется фантастичной и вычеркнута из Википедии, но по детальному изучению оказалась любопытной. Тем интереснее становился вопрос, чем дальше авторы углублялись в изучение. Книга Фоминского о дармовых источниках энергии начинается с описания глобальной экологической катастрофы конца XX века. Среди общеизвестных фактов о вреде двигателей внутреннего сгорания, невероятных сведений о ценности кавитационных теплогенераторов выдвигаются гипотезы об изменении режима дыхания лесов планеты и… об остановке тёплого течения Гольфстрим. В 2003 году книжка читалась как сборник фантастики. Напомним, сейчас Европа обеспокоена остановкой Гольфстрима, становится ясным, что автор сумел предсказать будущее на 10 лет вперёд.

Это наталкивает на мысль, что идея кавитационных теплогенераторов не столь утопична, как пытаются представить средства массовой информации. Известно, что КПД термоэлектрических источников составлял доли процента в начале XX века, сегодня это направление считается перспективным. Эффективность первых термопар достигала 3%, что сопоставимо с успехами паровых двигателей начала XIX века. Уже сегодня инженеры (см. скрин) говорят, что КПД кавитационного теплогенератора допустим выше единицы.

Кавитационный теплогенератор – насос. Поток жидкости просто переносит энергию из места в место. Любой кондиционер и холодильник показывают КПД выше 100%, работают по принципу теплового насоса, перекачивая энергию из одной области пространства в другую. Сопоставим с поливом деревьев: энергия электричества не может напитать корни, но стоит к двигателю приделать гребной винт, как потоки воды устремляются, чтобы принести живительную влагу. Принцип действия кавитационного теплогенератора в точности аналогичен.

Тепловой насос считается дорогим типом оборудования. Обычно качает тепло Земных недр или речного потока. Температура в указанных источниках невысока, понижая давление фреона, удаётся добиться забора тепла и доставки в нужное место. Холодильник не вырабатывает мороз непосредственно. Он разряжает фреон, за счёт законов термодинамики тепло переходит на испаритель, оттуда доставляется к радиатору на задней стенке.

Аналогичным образом кавитационные пузырьки образуются в местах, где давление воды ниже точки перехода в иное агрегатное состояние (см. рис.). Как результат, поглощается большое количество энергии. На перевод вещества в иное агрегатное состояние приходится затратить тепло. Которое берётся из окружающей воды, а та – перекачивает с корпуса кавитационного теплогенератора, потом из помещения. На корпусе тепло образуется за счёт нагнетания давления помпой. КПД выше единицы объясняется отбором тепла у окружающей среды. Высок процент использования собственных потерь генератора на нагрев обмоток и трение.

Утепление генератора

Схема подключения теплогенератора к системе отопления.

Сначала надо сделать кожух утеплителя. Возьмите для этого лист оцинкованной жести или тонкого алюминия. Вырежьте из него два прямоугольника, если будете делать кожух из двух половинок. Или один прямоугольник, но с таким расчетом, что в нем после изготовления полностью поместится вихревой теплогенератор Потапова, который собрали своими руками.

Гнуть лист лучше всего на трубе большого диаметра или использовать поперечину. Положите на нее вырезанный лист и прижмите сверху рукой деревянный брусок. Второй рукой нажмите на лист жести так, чтобы образовался по всей длине небольшой изгиб. Продвиньте немного заготовку и снова повторите операцию. Делайте так до тех пор, пока не получится цилиндр.

Соедините его при помощи замка, который используют жестянщики для водосточных труб.
Сделайте крышки для кожуха, предусмотрев в них отверстия для подключения генератора.
Обмотайте теплоизоляционным материалом устройство. При помощи проволоки или тонких полосок жести зафиксируйте изоляцию.
Поместите устройство в кожух, закройте крышками.

Есть еще один способ увеличить производство тепла: для этого надо разобраться, как работает вихревой генератор Потапова, коэффициент полезного действия которого может приближаться к 100% и выше (нет единого мнения, почему так происходит).

Во время прохождения воды через сопло или жиклер на выходе создается мощный поток, который ударяется в противоположный конец устройства. Он закручивается, и за счет трения молекул происходит нагревание. Значит, поместив вовнутрь этого потока дополнительную преграду, можно увеличить перемешивание жидкости в устройстве.

Зная, как это работает, можно начать конструировать дополнительное усовершенствование. Это будет гаситель вихрей, сделанный из продольных пластин, расположенных внутри двух колец в виде стабилизатора авиационной бомбы.

Схема стационарного теплогенератора.

Инструменты: сварочный аппарат, угловая шлифовальная машинка.

Материалы: листовой металл или полосовое железо, толстостенная труба.

Сделайте из трубы меньшего диаметра, чем вихревой теплогенератор Потапова, два кольца шириной 4-5 см. Из полосового металла нарежьте одинаковые полоски. Длина их должна равняться четвертой части длины корпуса самого теплового генератора. Ширину подберите с таким расчетом, чтобы после сборки внутри оставалось свободное отверстие.

Закрепите пластину в тисках. Повесьте на нее с одной и другой стороны кольца. Приварите к ним пластину.
Выньте из зажима заготовку и переверните ее на 180 градусов. Поместите внутрь колец пластину и закрепите в зажиме так, чтобы пластины находились друг напротив друга. Закрепите таким образом на равном расстоянии 6 пластин.
Соберите вихревой теплогенератор, вставив описанное устройство напротив сопла.

Наверное, можно и дальше усовершенствовать это изделие. Например, вместо параллельных пластин использовать стальную проволоку, смотав ее в воздушный клубок. Или на пластинах сделать отверстия разного диаметра. Об этом усовершенствовании нигде ничего не сказано, но это не значит, что делать этого не стоит.

Сфера применения

Иллюстрация	Описание сферы применения
	Отопление . Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами. Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами.
	Нагрев проточной воды для бытового использования . Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п.
	Смешивание несмешиваемых жидкостей . В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции.

Интеграция в отопительную систему частного дома

Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.

Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.

Преимущества применения кавитационных теплогенераторов

Достоинства вихревого источника альтернативной энергии
	Экономичность . Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования.
	Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности . Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла. Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.
	Небольшая масса установки . За счет небольшого веса, даже крупные установки высокой мощности можно запросто расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем вообще нет.
	Простая конструкция . Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться. В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.
	Нет необходимости в дополнительных доработках . Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение.
	Нет необходимости в водоподготовке . Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров. За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.
	Работа оборудования не требует постоянного контроля . Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме. Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.
	Экологичность . Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель.

Установка насоса

При выборе водяного насоса следует обращать внимание на это:

Центробежный ли это тип насоса;
Сможет ли двигатель этот насос раскрутить.

Что же касается модели насоса и производителя, то тут нет никаких ограничений. После этого, насос нужно закрепить все в том же каркасе, если нужно, можно использовать дополнительные крепежные элементы.

Конструкция корпуса

Прибор имеет корпус в форме цилиндра, который с обеих сторон закрыт. К отопительной системе устройство подсоединяется через сквозные отверстия по бокам. Однако, главной особенностью устройства является жиклер, который находится внутри конструкции непосредственно возле входного отверстия. Диаметр отверстия жиклера опять-таки подбирается индивидуально.

Важно!!! Чтобы диаметр отверстия жиклера было вдвое меньшим, чем 1/4 общего диаметра цилиндра. В случае же очень маленького размера, вода в необходимом количестве просто не сможет через него проходить, и насос будет нагреваться

Также на внутренние детали окажет деструктивное влияние кавитация.

Материалы и инструменты для того чтобы изготовить корпус

Труба железная с диаметром 10 см и толстыми стенками;
Соединительные муфты;
Сварочный аппарат;
Электроды;
Турбинка;
Пара патрубков с резьбой;
Электродрель со сверлами;
Разводной ключ.

Преимущества теплогенераторов при использовании для отопления

Наиболее явное преимущество теплогенераторов – достаточно простое обслуживание, несмотря на возможность свободной установки без спроса специального разрешения на то у сотрудников электросетей. Достаточно раз в полгода проверить трущиеся детали устройства – подшипники и сальники. При этом, по заявлениям поставщиков, средний гарантированный срок службы – до 15 лет и более.

Теплогенератор Потапова отличается полной безопасностью и безвредностью для окружающей среды и использующих его людей. Экологичность обоснована тем, что при работе кавитационного теплогенератора исключаются выбросы в атмосферу вреднейших продуктов от переработки природного газа, твердотопливных материалов и дизельного топлива. Они просто не используются.

Немного истории

Теплогенератор, или тепловой насос – это прибор, который преобразовывает механическую энергию в кинетическую, а кинетическую – в тепловую. Таким образом, его можно отнести к приборам отопления или нагревателям воды.

История этого аппарата начинается в начале ХХ века, когда ученый Жозеф Ранк обнаружил, что в воздушной вихревой струе происходит сепарация на фракции нагретого воздуха и холодного. Прибор для образования вихревого воздушного потока назвали трубой Ранке.

Позже, в середине прошлого века, трубу Ранка модернизировал немецкий изобретатель Хилшем. Еще спустя некоторое время в модернизированную трубу Ранке советский ученый Меркулов запустил воду вместо воздуха. При этом он обнаружил, что на выходе вода сильно нагрелась.

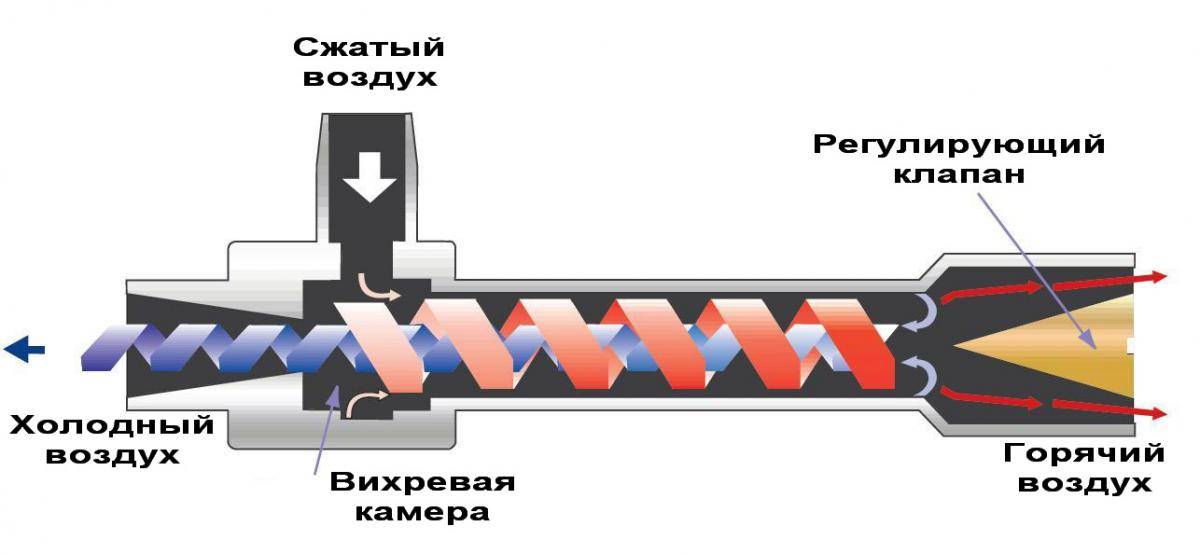

Схема устройства трубы Ранка

Такое свойство связано с тем, что в воде, когда она проходит через вихревую трубу, образуется множество водяных пузырьков. В результате воздействия давления воды, эти пузырьки разрушаются. При этом высвобождается некоторое количество энергии, которая нагревает воду.

Данный процесс называется кавитацией. Этот принцип и лег в основу всех современных тепловых генераторов.

Принцип действия

Длительное время многие думали, что кавитация – это паразитное явление, характеризующееся образованием пузырьков, которые в процессе схлопывания провоцируют разрушение окружающих предметов. Теплогенератор вихревого типа – это прибор, в котором паразитное явление приносит пользу.

Теплогенератор Потапова подключенный к отопительному радиатору

Кавитация в дальнейшем позволяет не давать воде тепло, а извлекать его из движущейся воды, нагревая ее до значительных температур. Кавитация – это паразитное явление, но несмотря на это конструкционные элементы современных теплогенераторов не страдают. В этом случае кавитационные процессы протекают не вокруг дискового активатора, а за ним.

Принцип действия кавитационного преобразователя

Описание процесса:

В преобразователь подается основной поток жидкой среды обычной температуры.
Навстречу основному потоку подают дополнительные потоки жидкой среды.
Разнонаправленные потоки сталкиваясь создают эффект кавитации. Благодаря этому жидкая среда на выходе из преобразователя нагревается.

Устройство и функционирование

Если рассмотреть устройство действующих образцов вихревых теплогенераторов тогда можно заметить, что оно несложное. Они представляют собою массивный двигатель, к которому подключают цилиндрическое приспособление «улитка».

«Улитка» считается доработанной версией трубы Ранка. Она имеет характерную форму, поэтому интенсивность кавитационных процессов значительно выше в сравнении с вихревой трубой. В полости «улитки» присутствует дисковый активатор – это диск с особой перфорацией. При вращении диска жидкая среда приводится в действие за счет чего будут происходить кавитационные процессы:

Электродвигатель крутит дисковый активатор. По мнению специалистов, дисковый активатор является самым главным элементом в установке, и он посредством прямого вала присоединяется к электродвигателю. При включении устройства в рабочий режим двигатель передает крутящий момент на активатор.
Активатор раскручивает жидкую среду. Конструкция активатора была разработана таким образом, чтобы, попадая на полость диска жидкая среда приобретала кинетическую энергию.
Процесс преобразования механической энергии в тепловую. Выходя из активатора жидкая, среда будет терять ускорение и в результате резкого торможения возникает эффект кавитации. В результате подобных манипуляций кинетическая энергия нагревает жидкую среду до +95 градусов, и механическая энергия становится тепловой.

Утепление вихревого двигателя

Перед тем как запускать в работу устройство следует его утеплить. Делается это после сооружения кожуха. Конструкцию рекомендуется обмотать тепловой изоляцией. Как правило, в этих целях используется стойкий к высоким температурам материал. Слой утепления крепится к кожуху прибора проволокой. В качестве тепловой изоляции стоит использовать один из следующих материалов:

Готовый тепловой генератор.

стекловата;
минеральная вата;
базальтовая вата.

Как видно из списка, подойдет практически любая волокнистая теплоизоляция. Вихревой индукционный нагреватель, отзывы о котором можно найти по всему рунету, должен утепляться качественно. В ином случае есть риск, что прибор будет отдавать больше теплоты в помещение, где он установлен. Полезно знать: « .

В конце следует дать несколько советов. Первое – поверхность изделия рекомендуется окрасить. Это защитит его от коррозии. Второе – все внутренние элементы прибора желательно сделать потолще. Такой подход повысит их износостойкость и сопротивляемость агрессивной среде. Третье – стоит изготовить несколько запасных крышек. Они также должны иметь на плоскости отверстия требуемого диаметра в необходимых местах. Это необходимо, чтобы путем подбора добиться более высокого КПД агрегата.

Конструктивные особенности вихревых теплогенераторов

Явление нагревания воздуха и других газовых смесей известно уже несколько столетий. А вот с увеличением температуры воды ничего не получалось из-за отсутствия у нее свойства сжатия. Технический прогресс помог решить эту недоработку. В ходе многочисленных опытов выяснилось, что циркуляция жидкости по камере специальной конструкции приводит к выталкиванию из ее состава молекул воздуха. При этом вода пытается раздавить образующиеся пузырьки, число которых быстро увеличивается за счет «присоединения» новых молекул. В этом явлении кроется принцип действия вихревых генераторов. Повышение давления с одновременным эффектом увеличения объема приводит к резкому росту температуры внутри пузырьков до отметки в 1000ºС. При дальнейшем поступлении их в зону уменьшенного давления возникает явление кавитации: пузырьки лопаются, а накопленная внутри тепловая энергия выделяется в окружающий воздух и нагревает его.

Способ формирования газовых пузырьков при интенсивной циркуляции жидкости имеет свои отличия в зависимости от конструктивных особенностей теплогенератора. Это позволяет вести удобную классификацию моделей.

Пассивные тангенциальные ВТГ

Устройства, камера которых имеет так называемое статическое исполнение. Она изготовлена в форме прямой или винтовой трубы и оснащена несколькими патрубками, через которые происходит съем выделенной тепловой энергии. Нагнетание жидкости и рост давления возможен благодаря работе компрессорного устройства.

Уверенное движение жидкости по емкости входного патрубка приостанавливается за счет встроенного тормозящего приспособления. В зоне внезапного расширения объема возникает эффект разреженного пространства. Образованные из воды пузырьки газа немедленно схлопываются, их них выделяется тепловая энергия и нагревает воду. Получить ценное тепло удается через несколько устройств входа-выхода, обустроенных внутри камеры. Чтобы перепад давления для явления кавитации был особенно ощутим, емкость имеет вариативную геометрическую форму, которая меняется по мере продвижения вглубь емкости.

Пассивные аксиальные теплогенераторы

В данном устройстве также ставка сделана на стационарную конструкцию камеры. Для создания завихрений и эффекта кавитации подвижные элементы здесь не используются. Нагрев теплоносителя осуществляется благодаря работе диафрагмы с цилиндрическими или спиральными отверстиями, а также наличию дросселя и сопла, создающих эффект сужения внутреннего пространства камеры. Хорошие результаты дает одновременное использование сразу нескольких типов проходных отверстий, дающих разный уровень перепадов давления. В результате прохождения воды по емкости камеры на выходной патрубок она поступает в нагретом состоянии.

Активные теплогенераторы

Альтернативный вариант устройства — вихревой генератор с подвижным элементом. Процесс кавитации осуществляется здесь внутри камер кавитационого типа с активаторами дисковой или барабанной конструкции. Вытеснение газа и образование пузырьков происходит здесь за счет вращения активатора и прохождения воды через перфорацию на его поверхности и многочисленные разнонаправленные отверстия на противоположной стенке камеры. Подобрать их количество и подходящую форму считается затруднительным даже на современном этапе развития металлообработки. Поэтому большинство моделей имеют перфорацию только на активаторе.

Подведение итогов

Если все правила изготовления конструкции были учтены, то вихревой генератор прослужит долгое время. Не стоит забывать, что от грамотной установки прибора тоже зависит многое в системе отопления. В любом случае изготовление такой конструкции из подручных средств обойдется дешевле приобретения готового приспособления. Однако для оптимального функционирования устройства следует ответственно подойти к процессам изготовления корпуса и обшивки тепловой изоляции.

Разнообразные способы экономии энергии или получения дарового электричества сохраняют свою популярность. Благодаря развитию Интернета информация о всевозможных «чудо-изобретениях» становится все доступнее. Одна конструкция, потеряв популярность, сменяется другой.

Сегодня мы рассмотрим так называемый вихревой кавитационный генератор — устройство, изобретатели которого обещают нам высокоэффективный обогрев помещения , в котором оно установлено. Что это такое? Данное устройство использует эффект нагрева жидкости при кавитации — специфическом эффекте образования микропузырьков пара в зонах локального снижения давления в жидкости, происходящем либо при вращении крыльчатки насоса, либо при воздействии на жидкость звуковых колебаний. Если Вам когда-либо доводилось пользоваться ультразвуковой ванной, то Вы могли заметить, как ее содержимое ощутимо нагревается.

В Интернете распространены статьи о вихревых генераторах роторного типа, принцип действия которых состоит в создании областей кавитации при вращении в жидкости крыльчатки специфической формы. Жизнеспособно ли данное решение?

Начнем с теоретических выкладок. В данном случае мы расходуем электроэнергию на работу электродвигателя (средний КПД — 88%), полученную механическую энергию же частично тратим на трение в уплотнениях кавитационного насоса, частично — на нагрев жидкости вследствие кавитации. То есть в любом случае в тепло будет преобразована лишь часть потраченной электроэнергии. Но если вспомнить, что КПД обычного ТЭНа составляет от 95 до 97 процентов, становится понятным, что чуда не будет: гораздо более дорогой и сложный вихревой насос окажется менее эффективен, чем простая нихромовая спираль .

Можно возразить, что при использовании ТЭНов в систему отопления необходимо вводить дополнительные циркуляционные насосы, в то время как вихревой насос сможет сам перекачивать теплоноситель. Но, как ни странно, создатели насосов борются с возникновением кавитации, не только значительно снижающей эффективность работы насоса, но и вызывающей его эрозию. Следовательно, насос-теплогенератор не только должен быть мощнее специализированного перекачивающего насоса, но и потребует применения более совершенных материалов и технологий для обеспечения сравнимого ресурса.

Конструктивно наше сопло Лаваля будет выглядеть как металлический патрубок с трубной резьбой на концах, позволяющей при помощи резьбовых муфт соединить его с трубопроводом. Для изготовления патрубка понадобится токарный станок.

Сама форма сопла, точнее, его выходной части, может отличаться по исполнению. Вариант «а» наиболее прост в изготовлении, а его характеристики можно варьировать изменением угла выходного конуса в пределах 12-30 градусов. Однако такой тип сопла обеспечивает минимальное сопротивление потоку жидкости, а, следовательно, и наименьшую кавитацию в потоке.
Вариант «б» более сложен в изготовлении, но за счет максимального перепада давления на выходе сопла создаст и наибольшую турбулентность потока. Условия для возникновения кавитации в этом случае являются оптимальными.
Вариант «в» — компромиссный по сложности изготовления и эффективности, поэтому стоит остановиться на нем.

Для отопления помещений или нагрева жидкостей зачастую применяются классические приспособления – тэны, камеры сгорания, нити накаливания и т.д. Но наряду с ними применяются устройства с принципиально иным типом воздействия на теплоноситель. К таким устройствам относится кавитационный теплогенератор, работа которого заключается в формировании пузырьков газа, за счет которых и возникает выделение тепла.

Вихревой двигатель для отопления
