Тепловая завеса на входную дверь как выбрать, сферы применения и особенности монтажа

Монтаж и цель использования прибора

Тепловой вентилятор устанавливается исходя из типа, а также вида модели. С этой целью необходимо определить показатели по ширине и высоте дверного проема, где потом установится такое приспособление и создаваемый им скоростной режим потока воздуха. Применяется следующее правило: чем ниже расположение проема, тем меньшей должна быть скорость. Установка тепловой завесы должна осуществляться как можно ближе к двери ввиду того, что устройству необходимо охватить весь дверной проем.

Чем ниже расположен дверной проем, тем меньшей должна быть скорость воздушного потока

Рекомендовано монтирование нескольких завес при широком проеме двери. При этом приборы будут установлены рядом, друг за другом, и, как следствие, будет создана единая система, которая позволит охватить все помещение. Тепловая завеса на входную дверь, цена которой при таком выполнении будет увеличена, гарантирует эффективное ее использование. Также нужно учесть скорость сквозняка, возникающего внутри здания, — это применимо в основном к помещениям с большой площадью, у которых несколько дверей.

При правильной установке тепловой завесы поток нагретого воздуха попадает в середину помещения даже при открытых дверях и таким образом обеспечивает помещение дополнительным отоплением

Плюсы использования тепловой завесы:

Высокая степень защиты от загрязненного воздуха, мелкодисперсной пыли, выхлопных газов, а также разных насекомых в теплое время года.

Практичное, удобное устройство для защиты от внешних неблагоприятных факторов

Экономичность в расходе электроэнергии

Даже принимая во внимание, что само устройство является потребителем электроэнергии, его применение представляет большую выгоду. Практически доказано, что использование воздушной тепловой завесы при ее правильном выборе и установке дает возможность сэкономить до 30 процентов на потреблении энергоносителей, которые затрачиваются на отопление здания в зимний период и охлаждение летом

Тепловая завеса обеспечивает температурный комфорт в помещении

Происходит этот процесс так: теплые воздушные массы легче холодных, в связи с этим они поднимаются вверх, и, как следствие, «тяжелый» холодный воздух накапливается возле пола — таким образом образуется градиент. Из-за того, что теплые воздушные массы движутся к полу от завесы, разница температурного режима в вертикальном направлении сокращается значительно. Как следствие, проходит процесс урегулирования градусов в среднем положении в помещениях, в которых находятся люди.

Принцип работы воздушно-тепловой завесы

Комфортность. Тепловая завеса способствует нейтрализации сквозняков, которые возникли в помещении, таким образом снижается вероятность простудных заболеваний. Летом благодаря данному устройству обеспечивается комфортная прохлада ввиду недопущения попадания пыли и жарких потоков воздуха в помещение.

При грамотной установке теплового устройства возможно обеспечить дополнительное отопление, а летом достигаются максимальный комфорт и чистота воздуха.

Тепловая завеса создает барьер между двумя разнотемпературными потоками

Правила обслуживания тепловых завес

Регулярное обслуживание способно продлить срок эксплуатации тепловых завес. Все мероприятия проводятся в соответствии с рекомендациями производителя. Ежемесячно необходимо осматривать прибор, проверять состояние креплений, наличие видимых дефектов, измерять рабочий ток и напряжение. При постоянном использовании раз в месяц нужно чистить корпус, жалюзи на входе и воздушные фильтры от отложений пыли и грязи. С периодичностью раз в квартал тестируются резьбовые соединения, предохранители и наконечники, проверяется вентилятор, зачищаются электрические контакты. При выявлении повреждений элементы заменяются новыми.

Каждые полгода режим работы тепловой завесы необходимо менять, что связано с сезонной сменой климата. Теплообменник и основные узлы подвергаются пневматической чистке, а раз в год теплообменник обрабатывается химическим веществом. Одновременно проверяется работоспособность подшипников на вентиляторе электродвигателя.

Тепловая завеса — что это такое?

В первую очередь запомните, что завеса это дополнительный, а не основной отопительный прибор. Его главная задача — создать невидимый барьер из мощного воздушного потока.

Благодаря этому, в зимний период, холодный воздух попросту не сможет проникнуть внутрь помещения через дверные или оконные проемы.

Где это требуется? Конечно же не в домашних условиях, а там, где происходит частое открывание закрывание дверей — магазины, автомастерские, супермаркеты, школы и т.д.

Тем не менее, иногда попадаются владельцы частных домов, которые хотят смонтировать подобные устройства при входе в дом, например вместо второй двери. Образуя тем самым, некий тамбур. Либо вообще, сразу же на входе.

Не советуем этого делать, так как штука эта довольно шумная и будет вас сильно раздражать.

Такие устройства актуальны в целях энергосбережения больших отапливаемых помещений с плохой теплоизоляцией. Завеса установленная в правильном месте, поможет в некоторой степени ликвидировать основные мостики холода и больше не топить улицу.

Выяснить какая стенка или проем теряют больше всего тепла, можно при помощи тепловизора.

Кстати, работают тепловые завесы не только зимой, но и летом.

В летний период, отсекающий поток воздуха от них, поможет удержать прохладу внутри здания, созданную за счет кондиционеров.

Нужна ли высокая мощность тепловой завесы? Правильный выбор основных параметров

Размеры выходного канала лишь немногим меньше корпуса, поэтому для оценки достаточно уточнить габариты по корпусу. Серийные модели выпускают в широком ассортименте с шириной от 56 до 255 см. Подбор тепловой завесы в соответствии с параметрами конкретного прохода не вызовет больших затруднений. Крупные проёмы перекрывают несколькими блоками, которые стыкуют без больших промежутков для обеспечения надёжной защиты.

К сведению! Длина лопаток блока вентилятора, как правило, не превышает 75−80 см. При увеличении размеров возникают слишком сильные вибрации. Приходится укреплять узел, устанавливать мощный привод. В самых простых широких моделях устанавливают один электромотор в центре. Это уменьшает эффективность завесы.

Здесь изображены особенности модельного ряда одного из профильных производителей с учётом максимальной высоты монтажа:

  • 100 и 200 – применяют для установки в дверных проёмах,
  • 300 – можно прикреплять к силовому каркасу потолка,
  • 400 – эта тепловая завеса предназначена для мастерских, автомобильных моек,
  • 500 и 700 – устанавливают в складских помещениях,
  • 800 – подойдёт для оснащения производственного цеха, иного помещения с большой высотой потолков.

Вместо допустимой высоты иногда указывают эффективную дальность действия, рекомендованную длину струи. Производительность подбирают таким образом, чтобы при горизонтальном монтаже завесы в нижней части рассеивалось не более 30% воздушного потока (70% – поступает обратно в помещение). Для упрощения расчёта профильные специалисты пользуются пропорцией: производительности 800±100 м³ в час хватит для стандартного дверного проёма в 75−80/180−220 см (Ширина/ Высота, соответственно).

К сведению! Необходимо делать коррекции с учётом силы порывов ветра, температурных перепадов, интенсивности эксплуатации и других значимых факторов.

При выборе мощности необходимо понимать, что такую технику чаще всего применяют в качестве вспомогательного средства. Для бытовых и небольших коммерческих объектов достаточно 2−4 кВт. Если запланирована установка более производительного оборудования, тепловой расчёт выполняют по стандартным формулам. Для упрощённой схемы пользуются пропорцией: 1 кВт на каждые 10 м² общей площади.

Монтирование тепловых завес на вращающихся дверях

Такие приборы оснащены системой управления, имеющей высокую производительность. Они легко впишутся в любой тип дизайна благодаря своей неприметности.

Возможно применение тепловых завес в больших транспортных комплексах, торговых залах, промышленных площадях и прочих сферах бизнеса.

Установка воздушных завес на револьверных дверях может быть как скрытого, так и обычного монтажа

Встраиваемая система управления завесой позволяет автоматически управлять работой устройства, обеспечивающего электрический подогрев, принимая во внимание частоту использования двери. Следовательно, тепловая завеса будет приведена в действие на полную мощность в случае, когда дверь начнет вращаться

Но когда вращение прекратится, устройство станет работать на пониженных скоростях, а если в нем не будет надобности, выключится вовсе (температурный режим заведения будет соответствовать выставленной норме).

Монтаж воздушной завесы над вращающимися дверями

3 Рейтинг тепловых завес

Для проёмов разного размера: от стандартных входов в магазин или кафе, до ворот гаражей и ангаров.

Компактная завеса со встроенным термостатом. Подходит для горизонтальной установки над стандартной дверью (0,7 х 2,2 м). Работает в трёх режимах: с нагревом (50, 100%) и без него.
  • Мощность – 3000 Вт
  • Производительность – 400 м³/ч
  • Сеть – 220 В
BALLU BHC-CE-3T

Более мощная завеса для стандартных дверей (0,8 х 2,2 м). Защитит от сквозняков и прогреет входную зону. Устанавливается горизонтально.

  • Мощность – 6000 Вт
  • Производительность – 780 м³/ч
  • Сеть – 220 В
РЕСАНТА ТЗ-6С

Производительная модель для помещений с высокими теплопотерями. Подходит для проёмов 1,5 х 2,2 м – например, для ворот, широких раздвижных дверей и т.п.

  • Мощность – 9000 Вт
  • Производительность – 1170 м³/ч
  • Сеть – 380 В
HINTEK RP-0915-3DY (380)

Универсальная завеса – подходит и для горизонтального, и для вертикального монтажа. Рассчитана на двери высотой до 3,5 м и шириной до 1 м. Оборудована термостатом.

  • Мощность – 6000 Вт
  • Производительность – 1500 м³/ч
  • Сеть – 220/380 В
BALLU BHC-M10T06-PS

Ещё один универсальный прибор. Рассчитан на очень крупные проёмы: высотой до 3,5 м, шириной до 2 м. Подойдёт для торговых центров, ангаров и складов. Компенсирует высокую разницу температур между помещением и улицей. Шум подавляется системой Silence gate и амортизирующими демпферами Noise catchers. Встроенный термостат защищает от перегрева.

  • Мощность – 12000 Вт
  • Производительность – 3000 м³/ч
  • Сеть – 220 В
BALLU BHC-M20T12-PS

Монтаж и обслуживание

Если воздушная завеса поставляется совместно с настенной монтажной пластиной, не пытайтесь заменить её самодельным аналогом. Если в комплекте присутствуют дополнительные электрические аксессуары, установите их в соответствии с прилагающейся инструкцией.

Для дальнейшей работы вам понадобятся:

Как правильно закрепить завесу

  1. Определите точное место установки.
  2. Снимите защитный экран, сняв винты с верхней, нижней и передней части корпуса.
  3. Чаще всего завесы оснащены четырьмя отверстиями, предназначенными для крепления на стену. В случае, если отверстия отсутствуют, просверлите их самостоятельно.
  4. При использовании дюбелей для крепежа убедитесь, что они способны выдержать вес устройства.
  5. Закрепите устройство, стараясь не касаться вентилятора.
  6. Убедитесь в том, что конструкция надёжно закреплена.
  7. Установите защитный экран.

Подключение

Для подключения устройства необходимо иметь опыт работы с электричеством. В противном случае обратитесь к квалифицированному специалисту!

Чтобы осуществить подключение устройства, выполните следующие шаги:

  1. Снимите крышку отсека, предназначенного для подключения к электричеству.
  2. Подключите источник питания и соедините все провода в соответствии с поставляемой схемой (в зависимости от комплектации модели).
  3. Если вы уверены в том, что всё подключено верно, нажмите на кнопку запуска.
  1. Если вентиляторы работают, а устройство издаёт характерный шум, значит, всё подключено верно, система готова к постоянной эксплуатации.
  2. При возникновении таких проблем, как неработоспособность вентилятора или отсутствие поступления электричества к устройству, обратитесь к специалисту, так как не рекомендуется выполнять ремонтные работы, не имея определённой квалификации.

Обслуживание

Воздушные завесы требуют минимального обслуживания, так как большинство моделей полностью автоматизированы. Единственным вмешательством является регулярная очистка.

Помните – чем грязнее и пыльнее в помещении, тем чаще и тщательнее нужно производить очистку.

Очистка

  1. Выключите питание и заблокируйте служебную панель, чтобы предотвратить случайное включение питания.
  2. Снимите воздухозаборную решетку для доступа к корпусу воздуходувки и двигателю.
  3. Снимите нижнюю панель для доступа к корпусам вентилятора.
  4. Удалите грязь, пыль и мусор.
  5. Верните все компоненты в первоначальное состояние.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки

Сфера применения тепловых завес

Область использования тепловых завес на входные двери очень широка: кафе, офисные помещения, заведения общественного питания, рестораны, магазины — места скопления людей. Тепловые завесы на входные двери получили широкое применение в обустроенных домах, благодаря чему устраняются сквозняки. Многие пользователи приходят к ошибочному мнению, будто бы использование устройства требует высоких затрат на электроэнергию.

Благодаря хорошо развитому рынку каждый покупатель сможет подобрать тепловую завесу для магазина, частного дома, цеха, офиса или гаража

Производителями тепловых завес на входные двери был создан модельный ряд, потребляющий минимум электроэнергии, имея при этом характеристики, позволяющие создать в заведении комфортную температуру. Самым эффективным вариантом будет покупка оборудования, имеющего термостат. Этот прибор абсолютно автоматизирован и при поднятии или снижении в помещении заданного температурного режима отключается сам.

Если дверь широкая, рекомендуется устанавливать несколько завес кряду

Строение завес

Воздушная тепловая

В металлическом корпусе воздух, подгоняемый роторным вентилятором, через нагревательный элемент, в форме плоской широкой струи направляется вдоль плоскости дверного проёма. Модели отличаются между собой нагревательными элементами, формой сопел и размерами. Нагревательные элементы могут быть спиральными, открытого и закрытого типа – тэн. Спиральные открытого типа, как известно, выжигают кислород и имеют низкий ресурс и безопасность. Тэны те-же спиральные проводники высокого сопротивления, помещенные в металлические или стеклянные, огнеупорные трубки, с засыпкой из кварцевого песка.

Wing W100

Долговечность и безопасность их гораздо выше. Если же такая трубка обвита перфорированной, металлической лентой, КПД такого элемента значительно увеличивается. Роторная турбина или радиальный вентилятор, представляет собой, воздушный насос – улитку, вытянутую  вдоль оси вращения крыльчатки. В комплекте с соплами определенной конфигурации, насос такого типа способен обеспечить скоростной поток воздуха, достаточно высокой плотности.

Водяная тепловая

Отличие водяной тепловой завесы, заключается в замене электрического нагревательного элемента, водяным теплообменником. Водяной теплообменник встраивается в разрыв системы отопления. Классифицируются подобные изделия по габаритам и расположению в пространстве. Есть три типоразмера, бытовые, средние и большие, сверхмощные завесы. В подавляющем большинстве случаев это хозяйственные, производственные и промышленные помещения, где высота проемов может достигать 7 метров, а в исключительных случаях и 12. Если необходимо, используются устройства, имеющие защищённые от коррозии наружные панели.

WING W200

Такие качества востребованы на автомойках, либо производственных цехах. Кроме того, водяные теплозавесы, при больших размерах выгодно отличаются экономностью. Могут комплектоваться двухскоростным вентилятором, возможностью многоступенчатой регулировки мощности нагревателей, термостатами и концевиками для срабатывания в определённый момент открывания ворот.

Watch this video on YouTube

К сожалению, оснащать концевиками небольшие проемы не имеет смысла, так как время необходимое на разогрев и раскрутку вентиляторов приблизительно 5-10 секунд. При невозможности использования горизонтальных завес, применяют вертикальные, иногда таким образом решаются сложности монтажа габаритных панелей для больших промышленных проёмов.

(adsbygoogle = window.adsbygoogle || []).push({}); Лучшие тепловые завесы мощностью до 10 кВт

Для двустворчатых дверей частных домов, кафе или ресторанов оптимально подойдут тепловые завесы шириной около 1500 мм. Такие приборы обеспечивают необходимую производительность, они удобны в управлении и просты в монтаже

Специалисты обратили внимание на несколько моделей

Ballu BHC-L15-S09-M (пульт BRC-E)

Рейтинг: 4.9

Поставить надежный заслон холоду на входной двери ресторана или производственного помещения поможет тепловая завеса Ballu BHC-L15-S09-M. У прибора хватает технических возможностей, чтобы эффективно работать в широком дверном проеме. Это и мощность (9 кВт), и ширина (1570 мм), и максимальный воздухообмен (1050 куб. м/ч). Устройство имеет стильный обтекаемый корпус, который не испортит красоту интерьера. Мощность обдува можно регулировать в зависимости от степени холода на улице. Модель может использоваться в качестве вентилятора. Эксперты отдали тепловой завесе первое место в нашем рейтинге.

Владельцы кафе и ресторанов довольны удобством управления, легкостью прибора (12,6 кг), низким уровнем шума, наличием в комплекте пульта ДУ.

  • охватывает широкий дверной проем;
  • высокая производительность;
  • удобство управления;
  • стильный дизайн.

не обнаружено.

Timberk THC WT1 9M

Рейтинг: 4.8

Самой высокой производительностью (1650 куб. м/ч) обладает тепловая завеса Timberk THC WT1 9M. Шведским разработчикам удалось достичь максимального воздухообмена за счет сочетания мощности (9 кВт) и ширины (1440 мм). Эксперты включили модель в наш рейтинг за ряд технологических усовершенствований. Это ребристый нержавеющий ТЭН, аэродинамический контроль, сотовая форма панели забора воздуха. Для увеличения срока службы двигателя в устройстве установлена многоуровневая защита от перегрева. Защита корпуса от коррозии обеспечивается мелкодисперсным покрытием.

Пользователи в отзывах хвалят тепловую завесу за эффективность, мощный поток, надежность. В летнее время прибор используется в качестве вентилятора, препятствуя проникновению в помещение насекомых.

  • высокая производительность;
  • передовые технологии;
  • многоуровневая защита от перегрева;
  • широкие функциональные возможности.

высокая цена.

Ballu BHC-B10T06-PS

Рейтинг: 4.7

Оптимальное сочетание цены и качества отметили эксперты в тепловой завесе Ballu BHC-B10T06-PS

Именно эти факторы привлекают к прибору внимание отечественных покупателей. Модель не обладает высокой мощностью (6 кВт) и производительностью (1100 куб. м/ч), а ее ширина составляет 1125 мм

Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ

м/ч), а ее ширина составляет 1125 мм. Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ.

В отзывах пользователи хвалят Ballu BHC-B10T06-PS за низкий уровень шума, экономное потребление электроэнергии, демократичную цену. К недостаткам необходимо отнести только одну скорость вращения вентилятора.

  • простой монтаж;
  • удобный пульт ДУ;
  • мощный обдув;
  • доступная цена.
  • нет индикации включения;
  • одна скорость вращения.

Timberk THC WT1 6M

Рейтинг: 4.6

Много положительных отзывов от российских пользователей можно прочитать о тепловой завесе Timberk THC WT1 6M. Эксперты учли мнение владельцев, включив модель в наш рейтинг. Среди главных преимуществ отмечается небольшая цена и высокая производительность (1500 куб. м/ч). Обойти лидеров этому устройству не удалось из-за небольшой ширины (1070 мм). Для удобства настройки завесы имеется пульт управления. Благодаря прочному корпусу нагревательный элемент длительное время работает без поломок.

Владельцы прибора довольны быстрым нагревом, возможностью регулировки мощности, наличием проводного пульта. Не вызывает нареканий уровень шума, качество сборки и эффективность обдува дверного проема. Только ширина входной двери не должна превышать 1 м.

Тепловые завесы General

Завесы КЕН 26, D 700 и D 800S General с высотой установки 4,5 м

Греческая компания Olefini, основанная в 1977 г., в настоящее время входит в тройку крупнейших предприятий Европы, производящих тепловые завесы General. Помимо активной работы на внутреннем рынке, Olefini экспортирует свою продукцию во многие страны мира (более 30): Россию, Швецию, Францию, Испанию, Англию. На российский рынок завесы компании Olefini поставляются под торговой маркой General. Модельный General широкий – от мини-завес General до промышленных вертикальных и горизонтальных (электрических и с калорифером на горячей воде). Основные их преимущества – средний уровень шума, высокая производительность по воздуху, а недостаток – шумная работа.

Для производственных помещений наиболее широко применяют типы КЕН 18, АЕН 33, DEH 33; они предназначены для дверей высотой от 2,5 до 5 м. Для дверей высотой до 9 м используются серии КЕН 36, КЕН 38, а в некоторых случаях АЕН и DEH серии 33. Такие завесы лучше защищают нижнюю часть дверного проема, поскольку позволяют создать поток воздуха, направленный снизу вверх

Завесы такого типа обычно применяют в складских помещениях, ангарах, железнодорожных депо и гаражах крупных автопредприятий. Среди моделей этой компании можно выделить также полупромышленные модели для вертикальной установки. У них хорошая «прокачка» и невысокая стоимость, но из-за повышенного шума их рекомендуется устанавливать только в производственных помещениях. Максимальная высота проема, которую они перекрывают – 5,3 м. В их завесах в отличие от завес других фирм-производителей есть регулировка направления потока воздуха. Из других особенностей оборудования этой марки отметить следующие:

• тепловые завесы имеют очень высокую степень защиты корпуса и нагревательного элемента от перегрева. По всей длине завесы General расположено от трех до шести термодатчиков (в зависимости от модели), прерывающих нагрев завесы при температуре свыше 95 °С. При выключении тепловой завесы General, вентилятор продолжает работать до полного остывания нагревательного элемента;

• в новых моделях тепловых завес General (серий S и P) установлен особый тип нагревательного элемента (ленточный безынерционный), который не сгорает даже при внезапном отключении электроэнергии.

Виды и отличия

В чем принципиальное отличие одних моделей от других? Во-первых, их подразделяют по напряжению.

однофазные 220В

Это самые компактные аппараты. Их монтируют на высоте не более 3-3,5м.

Ширина таких устройств около 1м, что как раз укладывается в ширину стандартного дверного проема. Если ваш проем шире, можете поставить несколько штук в ряд.

Модели до 3квт подключаются через обычную вилку и розетку. А от 5квт и выше, уже через отдельный кабель и силовые клеммники.

трехфазные 380В

Это уже более мощные тепловые завесы для обогрева серьезных помещений.

В некоторых случаях, если позволяет сечение питающего кабеля, и у вас нет в наличии трехфазного напряжения, подключение завесы 380В переделывают и подсоединяют на одну фазу. Ставят перемычки на соответствующих клеммах, тем самым подавая одноименку на все тэны.

Правда стоит сделать оговорку. Здесь речь идет об относительно небольших нагрузках 6-9квт. Все что выше 10квт, нужно подключать строго на 380V.

Во-вторых, завесы делятся по способу монтажа. Самые популярные – горизонтальные.

Они монтируются над проемами и обеспечивают воздушный поток сверху вниз. Если проем достаточно широкий, монтируют несколько штук.

Самое главное запомните, что завесы у которых указан горизонтальный способ установки, запрещено монтировать вертикально.

Это выведет из строя подшипники вентилятора и непредсказуемым образом скажется на приборе в целом. Да и гарантии вы лишитесь.

Вертикальные агрегаты, редкий экземпляр в небольших зданиях. В основном их покупают, если нет возможности установить горизонтальные. Монтируются они по бокам от входного проема.

Высота вертикальной завесы должна быть не менее 80% от общей высоты всего проема. Иначе никакого эффекта сохранения температуры вы от нее не получите.

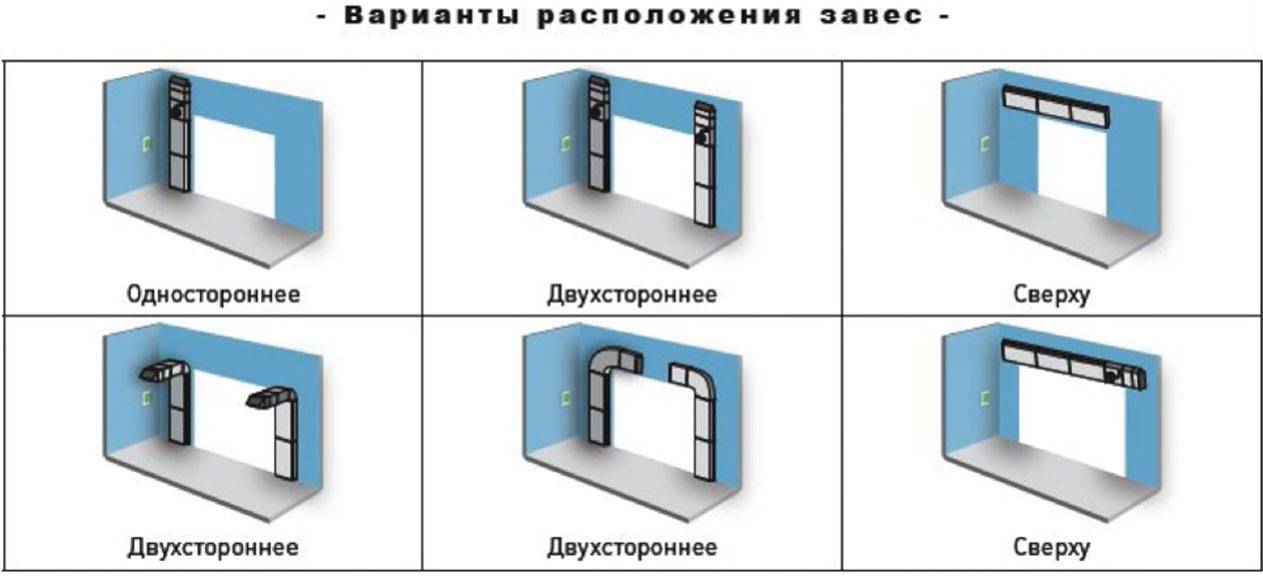

Вообще вариантов монтажа может быть великое множество, а если вы в дальнейшем планируете изменять место установки, то выбирайте универсальные модели. Они монтируются как вертикально, так и горизонтально.

Еще есть завесы скрытой установки. Они целиком прячутся за подвесной потолок, а наружу выводится только решетка выдува.

Но и обычный габаритный аппарат при грамотном подходе можно очень красиво облагородить.

Также тепловые завесы отличаются между собой по типу теплообменника. Грубо говоря, каким способом они нагревают воздух.

электрические завесы

водяные

Электрические самые популярные. Они легко монтируются и обслуживаются. Их можно установить в любом месте, и не только над дверным проемом.

В них в качестве нагревательного элемента используется ститч или тэн.

Ститч – это спираль из проволоки, которая расположена непосредственно перед самим соплом.

У производителя Ballu такие аппараты в своем названии имеют букву S.

Монтаж таких моделей осуществляется только горизонтально.

Преимущества ститча:

очень быстрый нагрев

сравнительно небольшая цена

Недостатки:

маленький срок службы

Тэн представляет из себя металлическую трубку с нагревательным элементом внутри. В названии таких завес присутствует буковка Т.

Завесы снабженные тэном, производительнее и долговечнее, чем ститч модели. Соответственно они и дороже.

Самое главное их преимущество – возможность монтажа как горизонтально, так и вертикально.

5 Как монтировать различные виды тепловых завес поэтапно:

  • Делать монтаж(устанавливать) тепловую завесу следует максимально близко к проему, при этом, воздушный поток должен перекрывать весь проем.
  • Монтаж этого вида климатического оборудования осуществляется внутри помещения. Установка устройства снаружи проема может выполняться только в тех случаях, когда необходимо предотвратить размораживание морозильных камер.
  • После установки тепловой завесы следует выполнить регулировку систем вентиляции и кондиционирования так, чтобы максимально снизить их влияние на поток воздуха, перекрывающий проем.

5.1 Монтаж тепловых завес разных видов выполняется по такому алгоритму:

Этап 1. Разметить и просверлить в строительной конструкции возле проема крепежные отверстия.
Этап 2. Установить монтажные скобы, на которых впоследствии будет крепиться тепловая завеса. Расстояние между скобами должно быть около 60 см

Важно: При установке завесы необходимо следить, чтобы ее монтажные винты находились точно в пазах скоб.
Этап 3. После проверки правильности размещения монтажных винтов их нужно затянуть

Монтаж завесы может выполняться на подвеске, но для этого необходимо выверить положение установочного крепежа. Для монтажа оборудования на спец. перекрытия, обустроить крепежные отверстия нужно в панели.

Вид установки тепловой завесы определяется типом модели и особенностями помещения. До начала монтажных работ следует ознакомиться с инструкцией производителя и другой сопроводительной документацией.

5.2 Некоторые рекомендации по выполнению монтажа тепловых завес:

  • К конструкциям из бетона или кирпича завесы крепятся с помощью кронштейнов, которые поставляются с оборудованием. Если нужно установить такое оборудования в зданиях, которые построены по каркасной технологии, то необходимо предусмотреть размещение дополнительных несущих конструкций, которые будут не только выдерживать вес устройства, но и гасить производимые им вибрации.
  • Крепежные кронштейны устанавливаются с интервалом в 50 – 60 см, который может меняться в зависимости от вида и размеров завесы.
  • Для крепления монтажных кронштейнов к строительным конструкциям используют анкера или шпильки нужного размера. При этом, нельзя использовать крепеж меньшего диаметра.
  • Перед обустройством отверстий для крепления тепловой завесы необходимо выполнить разметку стены в соответствии с расположением пазов в крепежных кронштейнах. Неточность выполнения разметки может существенно снизить надежность крепления климатического оборудования.
  • Для установки оборудования в подвешенном состоянии используют специальные подвесы.
  • Для проверки затяжки установочных винтов можно рекомендовать использование динамометрического ключа. При этом, необходимо в обязательном порядке использовать граверы и шайбы.
  • После того, как все винты затянуты необходимо проверить качество монтажа.
  • Чтобы обеспечить надежную защиту широких проемов нужно последовательно закрепить несколько тепловых завес, чтобы перекрыть всю ширину проема.

Источники

  • https://airducts.ru/vozdushnye-zavesy/
  • https://TechnoSova.ru/klimaticheskaja-tehnika/obogrevatel/podbor-teplovoj-zavesy/
  • http://ventilationpro.ru/pritochnaya_ventilyatsiya/teplovaya-zavesa-ehlektricheskaya-ili-s-vodyanym-nagrevatelem-klassifikaciya-i-princip-raboty.html
  • http://www.TopClimat.ru/publications/vozdushnie_teplovie_zavesi.html
  • https://msk.teplomash.ru/teplovye-zavesy/vertikalnye
  • https://teplofan.ru/obogrevateli/teplovye-zavesy/princip-raboty-vidy-pravila-ustanovki
  • https://its-city.ru/klimaticheskaya/vozdushno-teplovaya-zavesa-eto.html
  • https://ecoteplo.pro/teplovaya-zavesa/
  • https://www.220-volt.ru/articles/kak-vybrat-teplovuu-zavesu/

Выбор мощности

При подборе оптимальной мощности данного изделия нужно учитывать ряд факторов

  • архитектурное исполнение строения;
  • качество внутренних вентиляционных систем;
  • месторасположение входных дверей.

При сопоставлении всех этих факторов проемы, имеющие равные размеры, требуют установки завес различающихся по мощности. Тепловую завесу монтируют с внутренней стороны проемов и по возможности с максимальной близостью к проему, как и различные виды сайдинга для обшивки дома.

При разделении двух помещений возможны варианты установки. Завеса обязательно должна перекрывать всю площадь дверей. Перед выбором мощности изделия нужно предварительно обследовать характеристики помещения и устранить имеющийся дисбаланс вентиляционных систем.

Тепловые приборы фирмы Frico: описание моделей

Frico PA 1006 и Frico PA 1508

По сути, это обогреватели для тамбуров и небольших проёмов (высотой до 150 см). Прибор имеет ступенчатую регулировку мощности, высокий показатель защиты, встроенное управление. Устройства этой серии компактны, удобны в использовании, прекрасно решают проблему сохранения тепла в небольших тамбурах, киосках, билетных кассах. Устанавливается на потолке или над проёмом, а также прибор можно прикрепить к стене над окошком.

Frico PA 2500 и Frico PA 2200C

Предназначена для входной двери высотой не более 250 см. Имеет интеллектуальную систему управления, ступенчатую регулировку мощности, отличный дизайн. Устанавливается горизонтально.

Тепловые завесы Frico PA серии необходимы в помещениях, где наблюдается большой поток посетителей и входные двери часто бывают открыты (магазины, офисы, торговые центры и пр.).

Особенности данной серии тепловых завес.

Встроенная система управления, которая обеспечивает автоматическую работу прибора исходя из частоты открывания двери и текущих изменений температуры. Система способна сама регулировать температуру и скорость воздушного потока, обеспечивая тем самым благоприятные условия для потребителя, бесшумность, а также экономичность использования прибора. Идеально подойдут для установки на потолке, а также над проёмом.

Электрические тепловые приборы Frico PA 2200C, устанавливаются над дверьми высотой не более 220 см.

Устройства этой модификации используются в помещениях, где входные двери открываются нечасто. Установка горизонтальная.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
