Конструкция ветрогенератора
В состав ветровых электростанций входят отдельно стоящие ветрогенераторы. Давайте, вкратце рассмотрим, какая у них конструкция. В неё входят следующие узлы и детали:
- Ротор с лопастями. Занимается преобразованием ветровой энергии в энергию вращения. Как правило, роторы имеет три лопасти. Лопасти современных ветрогенераторов могут достигать 30 метров в длину. В большинстве случаев их изготавливают из полиэстера, который армирован стекловолокном. Скорость вращения лопастей в среднем составляет 10─24 оборота в минуту;
- Редуктор. Его задача заключается в повышении скорости вращения вала с 10─24 об/мин от ротора до 1,5─3 тысяч об/мин на входе в генератор. Существуют также конструкции ветрогенераторов, где ротор напрямую подключается генератору;
- Генератор. Он преобразует энергию вращения в электричество;
- Флюгер и анемометр. Они находятся на задней стороне корпуса ветрогенератора. Их задача собирать данные о скорости и направлении ветра. Полученные данные используются для увеличения выработки электроэнергии. Эта информация используется системой управления для запуска и остановки турбины, а также для контроля во время ее работы. Этот механизм разворачивает роутер в направлении максимального ветра. Ветрогенератор начинает работать при скорости ветра около 4 метров в секунду и отключается, когда она возрастает больше 25 м/сек;
- Башня. Она используется для установки ветрогенератора на высоте. Высота современных машин достигает 60─100 метров;
- Трансформатор. Он предназначен для преобразования напряжения, требуемого для электрической сети. Как правило, он находится у основания башни или встроен в неё.
Конструкция ветрогенератора
Виды ветряных электростанций
По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.
Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.
В зависимости от типа конструкции различают ветряные генераторы:
- с вертикальной осью вращения;

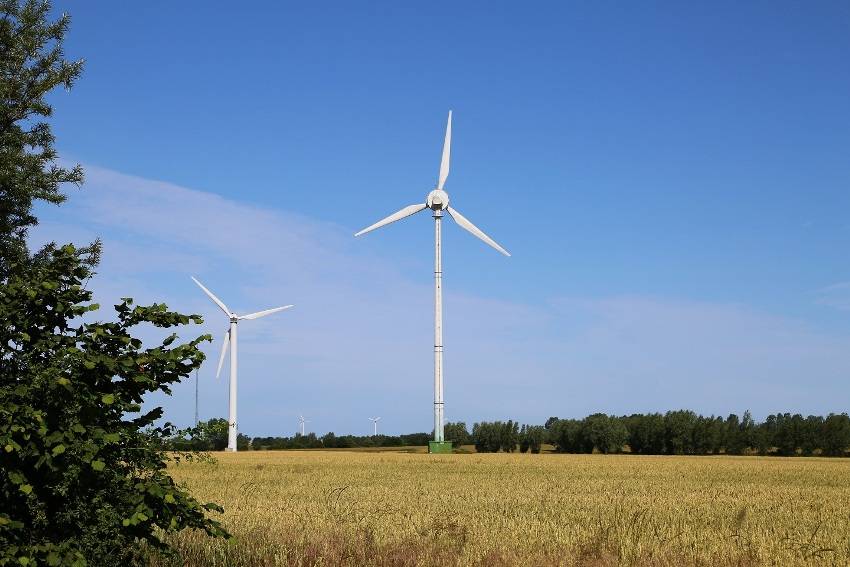

- с горизонтальной осью вращения.
Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.
Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.
Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м
Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.
В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.
Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий
Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.
Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:
- количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
- материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
- шагом винта – регулируемый или фиксированный.
Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.
В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.
Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.
Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.
Ветрогенераторы — альтернативная энергия
Ветер обладает достаточно большим потенциалом энергии. Метеорологи утверждают, что всего один вертрогенератор сможет обеспечить загородный дом электроэнергией в полном объеме. А по некоторым подсчетам такой запас энергии во всем мире в год в состоянии дать приблизительно 170 кВт/ч. Сейчас на полях, где постоянно дуют сильные ветра можно увидеть огромное количество башен с десятиметровыми лопастями, имеющими высоту около ста метров. К тому же ветрогенератор стоит не так уж и дорого и его может позволить себе практически каждый.Даже, несмотря на некоторые недостатки такой энергии, с каждым годом все большее количество людей отдает предпочтение ветрогенераторам поскольку — это абсолютно безопасно и экологически безвредно.
Недостатки ветрогенераторов:
- для установки необходимы сложные технические установки;
- изменчивость ветра может способствовать перебоям в подаче электроэнергии;
- из-за сильного ветра могут сломаться лопасти;
- ветряки перебивают радиоволны, мешают полетам птиц и насекомых и создают шум.
Однако такие недостатки в наше время легко убираются при помощи применения высокотехнологических и инженерных решений.
Ветряки циклонного типа
Такой ветряк имеет очень высокий уровень КПД с максимальной мощностью около 100 00 кВт/ч. Он в состоянии создать имитацию циклона, а также разгонять турбину в башне, которая в высоту составляет 15 метров. Альтернативная энергия в таких ветряках вырабатывается намного эффективнее, нежели в обычных лопастных ветряках или солнечных батареях
Ветряки тихоходного типа
Это энергоустановки отдельного вида, которые могут обеспечить подачу электроэнергии даже при максимально низкой силе ветра. Это возможно за счет того, что при смене интенсивности силы ветра изменяется и ход лопасти. А во время сильного ветра лопасти могут даже изменить свой угол, таким образом, защищаясь от поломки.Во Франции и Англии часто сооружают очень большие фермы, где ветряки устанавливаются рядами, это в значительной мере снижает влияние перемены силы или направления ветра и стабилизирует добычу энергии. А вот в Дании такие фермы зачастую устанавливаю на мелководном берегу в Северном море.
В Германии альтернативная энергия занимает 10% от общей энергии. В Швеции и Нидерландах благодаря особому отношению к такому виду добычи энергии, всего за 90-е годы было построено порядка 55 тис. ветрогенераторов.
Разновидности вертикальных генераторов (карусельный тип)
Вертикальные преобразователи силы ветра в энергию часто используются для бытовых нужд. Эти виды ветрогенераторов просты в обслуживании. Основные узлы, которые требуют внимания, находятся в нижней части установок и свободны для доступа.
1. Генераторы с ротором Савоуниса
Состоят из двух цилиндров. Постоянное осевое вращение и поток ветра не находятся в зависимости друг от друга. Даже при резких порывах он крутится с заданной изначально скоростью.
Отсутствие влияния ветра на скорость вращения, бесспорно, − его хорошее преимущество. Плохо то, что он использует силу стихии не на всю ее мощь, а только на треть. Устройство лопастей в виде полуцилиндров позволяют работать лишь в четверть оборота.
2. Генераторы с ротором Дарье
Имеют две или три лопасти. Легко монтируются. Конструкция простая и понятная. Начинают работать от запуска вручную.
Минус – турбины не отличаются мощной работой. Сильная вибрация становится причиной сильного шума. Этому способствует большое количество лопастей.

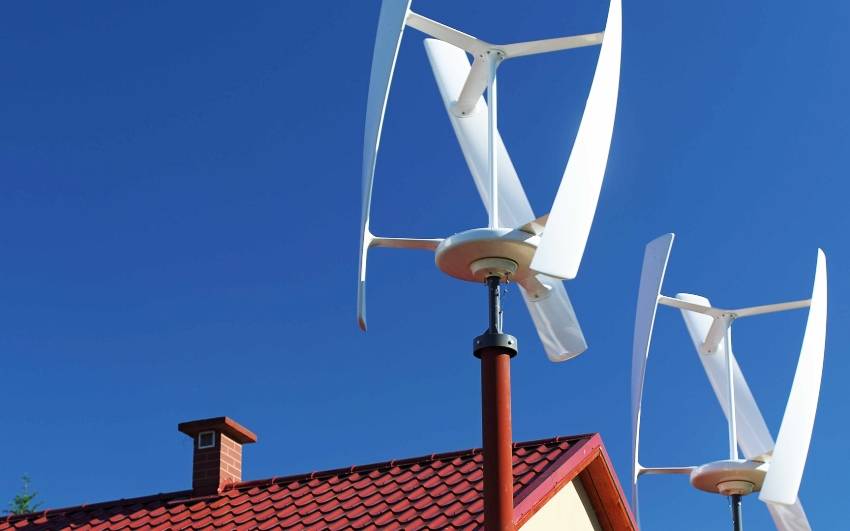

3. Геликоидный ротор
Вращение ветрогенератора происходит равномерно благодаря закрученным лопастям. Подшипники не подвержены быстрому износу, что значительно продляет срок эксплуатации.
Монтаж установки требует времени и сопряжен с трудностями сборки. Сложная технология изготовления отразилась на высокой цене.
4. Многолопастный ротор
Вертикально – осевая конструкция с большим количеством лопастей делает его чувствительным даже к очень слабому ветру. Эффективность таких ветрогенераторов очень высокая.
Это мощный преобразователь. Энергия ветра используется максимально. Стоит он дорого. Недостаток – высокий звуковой фон. Может давать большой объем электротока.
5. Ортогональный ротор
Начинает вырабатывать энергию при скорости ветра в 0,7 м/сек. Состоит из вертикальной оси и лопастей. Не производит много шума, отличается красивым необычным дизайном. Срок службы несколько лет.
Лопасти с большим весом делает его громоздким, что усложняет монтажные работы.
Положительные стороны вертикальных ветрогенераторов:
- Использование генераторов возможно даже при слабом ветре.
- Не настраиваются на ветровые потоки, так как не зависят от его направления.
- Устанавливаются на короткой мачте, что позволяет производить обслуживание систем на земле.
- Шум в пределах 30 дБ.
- Разнообразный, приятный внешний вид.
Основной изъян – используют силу и энергию ветра не полностью из-за невысокой вращательной скорости ротора.
Преимущества и недостатки ветряных электростанций для дома
Как и любому другому виду оборудования, ветряным электростанциям присущи как преимущества, так и недостатки. Чтобы решиться на покупку этого устройства, желательно взвесить его сильные и слабые стороны.
Популярность использования ветряных электростанций обусловлена большим количеством преимуществ
Почему выгодно купить ветрогенератор (220В) для частного дома:
- Отсутствие дополнительных затрат, поскольку для работы устройства не требуется топливо.
- Нет необходимости в постоянном контроле. Конструкция вырабатывает электроэнергию самостоятельно каждый раз, когда дует ветер.
- Относительно бесшумный и полностью экологичный способ добычи электроэнергии.
- Устройство может использоваться практически в любых климатических условиях.
- Износ деталей минимален.
Установка ветрогенератора для дома сопровождается следующими недостатками:
- затраты на приобретение оборудования окупаются через 5-6 лет;
- относительно небольшой показатель КПД, что отражается на мощности;
- высокая цена ветрогенераторов;
- чтобы компенсировать бездействие устройства в безветренные дни, требуется дополнительное оборудование: генератор и накопительная батарея (стоимость этих элементов очень высокая);
- в некоторых режимах ветряки для дома издают инфразвуки (то же самое происходит, если установка оборудования выполнена с ошибками);
- требуется регулярное проведение профилактических работ;
- ураган может серьезно повредить оборудование.
В зависимости от мощности прибора и карты ветров местности, ветряк может обеспечить электричеством как маленький дачный дом, так и большой загородный коттедж
Современные методы генерации электроэнергии из энергии ветра
Наука, как и сознание не стоят на месте. С каждым годом методы ветроэнергетики совершенствуются, как и растет потребность человечества в альтернативных технологиях. Все больше стран используют ветровые турбины, ветрогенераторы или ветряки для выработки электроэнергии.
Турбины — последнее достижение науки в области добывания энергии ветра. Именно наибольшая ее часть генерируется с их помощью. Визуально они похожи на гигантские пропеллеры вертолета на устойчивой вертикальной основе.
Принцип работы следующий. Ветер вращает лопасти, которые в свою очередь крутят вал, соединенный с генератором, производящим электричество. Чем сильнее ветер, тем большее количество энергии возникает и, кстати, для ее генерации практически не используют воду, в отличие от других видов энергии.
Новейшие турбины имеют размер рутора (он же вал — место, соприкасаемое с генератором энергии) превышающий 120 м и вырабатывают мощность до 2 мегаватт. Это норма для обеспечения электроэнергией 800 жилых домов.
В мире уже несколько сотен тысяч ветряков, которые снабжают электроэнергией множество домов, кварталов и предприятий. Есть большие и маленькие. Ветряная мельница для электричества нашего времени — это башня из стали высота которой достигает до 130 м. На его вершине расположены генератор, рутор и лопасти.
Например, в Германии построили ветряк 120 м в высоту, он вырабатывает до 5 мегаватт, а его лопасти в длину достигают до 53 м и около 6 м в ширину. Результатом своей деятельности он может полностью обеспечивать до 900 современных домов, то есть небольшие города. А Норвегия запустила строительство еще более мощного ветряка, который, за предыдущими прогнозами, будет обеспечивать до 2000 жилых сооружений.
Кроме суши их еще ставят на воде. Наивысшая ветряная мельница для электричества в мире, которая даже занесена в книгу рекордов, стоит на высоте 4100 м над уровнем моря в провинции Сан-Хуан. Ее установкой руководила компания Barrick Gold, которая занимается добыванием золота.
Но важно знать, что этот вид энергии возможно использовать не во всех регионах планеты Земля. Все зависит от скорости ветра на высоте 20-30 м над поверхностью земли
Для генерации полезной энергии нужен мощный воздушный поток, который может достигнуть того значения, что требуется для ее преобразования.
Это подходит для местностей, где дорогостоящие, невозможны или невыгодны другие источники энергии и топлива. По самым оптимистическим прогнозам отраслевых ученых, что до 2050 года 1/3 потребностей нашей планеты в электроэнергии будет обеспечиваться с помощью ветра, при современном темпе стабильного развития ветровой энергии.
Достоинства и недостатки
Для начала рассмотрим достоинства ветряных электростанций:
- Дармовая электроэнергия практических из ниоткуда – ветер дует совершенно бесплатно, он является возобновляемым ресурсом, если его вообще можно назвать ресурсом;
- Возможность обрести независимость от местных поставщиков электричества – отличный способ сэкономить на коммунальных платежах;
- Экологическая чистота – ветряные электростанции не вредят окружающей среде;
- Возможность полностью обеспечить дом электроэнергией – для этого достаточно купить мощный ветряк и установить его в подходящей местности.
Есть и недостатки:
- Высокая стоимость электрогенератора – стоимость модели с генератором на 3 кВт и напряжением 48 Вольт составит около 190-200 тыс. рублей. За эти деньги потребители получат трехлопастный ветряк с контроллером. В продаже присутствуют и более дешевые образцы, но они отличаются пониженной надежностью, не самыми приличными характеристиками или бедной комплектацией;
- Большой срок окупаемости – может пройти до 10-15 лет, прежде чем ветряная электростанция начнет работать в плюс. Но если поставщики электроэнергии «заламывают» больше, чем стоит сама станция, то она оправдает себя уже в первый день работы;
- Шум – его интенсивность растет прямо пропорционально скорости вращения оси генератора;
- Зависимость от скорости ветра – это требует дополнительного оборудования, отвечающего за стабилизацию напряжения и накопление электрической энергии.
Дополнительно оборудование хорошего качества, необходимое для работы всей системы, по стоимости вполне может сравниться с самим ветряком.
Первые два минуса являются довольно серьезными, ведь к затратам на приобретение ветряной электростанции необходимо прибавить расходы на покупку дополнительного оборудования – это аккумуляторы и инверторы, вспомогательные источники питания.
Преимущества ветровых генераторов
Ветровые электростанции уже долгое время используются в быту, на производстве и других областях.
За это время удалось выявить их основные положительные качества и преимущества:
- Энергия ветра, используемая для ветроэлектростанций, является бесплатной и самое главное – возобновляемой. Устройства не загрязняют окружающую среду и не выделяют каких-либо вредных веществ. В перспективе планируется еще шире использовать экологически чистые ветровые электростанции в России, что позволит сократить количество обычных установок с вредными выбросами.
- Снижается зависимость электроснабжения через центральные электрические сети.
- Широкие перспективы для дальнейшего развития и внедрения новых прогрессивных технологий, и это не последние достоинства этих установок.
- Постепенное снижение затрат на получение энергии, без которых не обойтись на первоначальном этапе. В течение последних 20 лет стоимость оборудования и комплектующих снизилась примерно на 80%. Энергия ветра становится наиболее прибыльной среди всех альтернативных источников электроэнергии.
- Ветряки имеют достаточно высокий срок эксплуатации, составляющий 20-30 лет. В течение этого срока окружающий ландшафт остается неповрежденным.
- Простота сборки и дальнейшего использования. Ветряная электростанция монтируется очень быстро, затраты на ремонт и обслуживание сравнительно низкие. Произведенная электроэнергия количественно превышает затраченную энергию ветра примерно в 85 раз. Потери при передаче электроэнергии сравнительно невысокие.
Минимальная скорость ветра
К сожалению, в нашей стране не так много регионов, где скорость ветра находится хотя бы на уровне 5-7 метров в секунду. Берутся данные в среднем за год. В подавляющем большинстве широт, пригодных для проживания, эта самая скорость равняется максимум 2-4 м/с.
Это говорит о том, что ваша ветроустановка большую часть времени, элементарно не будет работать. Для стабильной выработки электричества, ей нужен ветер около 10 м/с.
Если в вашем районе ветер 7м/с, то генератор будет работать максимум на 50% от своего номинала. А если всего 2м/с, то и вовсе на 5%.
Фактически за час, 2квт генератор подарит вам не более 100Вт.
Еще вы столкнетесь с другой проблемой ветра, о которой умалчивают производители. Около земли, его скорость гораздо меньше чем наверху, там где ставятся промышленные установки высотой 25-30м.
Вы же свой агрегат будете монтировать максимум на десяти метрах. Поэтому даже не ориентируйтесь на таблицы ветров с разных сайтов. Эти данные вам не подходят.
Производители скромно умалчивают, что для их карт ветроресурсов, замеры производятся на высоте от 50 до 70 метров! К тому же там не учтены данные по турбулентности, завихрениям.
Попробуете задрать повыше чем 10м, обязательно задумаетесь о молниезащите. Наэлектризованные трением воздуха лопасти, очень вкусная приманка для разрядов!
К тому же, почему-то все беспокоятся только о таком параметре, как скорость ветра, и при этом забывают про его плотность или давление. А разница для энергетики весьма существенная. Зависимость выработки электроэнергии от давления ветра непропорциональная.
Так, при увеличении давления ветра в два раза, генерируемая мощность возрастает в восемь раз!
Кроме того, есть определенное лукавство в указанных технических характеристиках генераторов.
Верить им конечно можно, но только для идеальных условий. Потому что:
- показания эти снимаются в аэротрубе;
- и в ламинарном потоке при неизменном направлении и повышенной плотности.
У вас же на дачном участке скорость ветра может быть такой, что не получится и вал прокрутить, не то что вырабатывать энергию.
И это весной или осенью. Именно в этот период происходят наиболее активные перемещения воздушных масс.
Не забывайте, что ветряк работает не в режиме холостого хода вертушки, а должен раскрутить ротор генератора в окружении неодимовых магнитов.
И это только до тех пор, пока электрический потенциал ветряка ниже напряжения АКБ. При достижении напряжения достаточного для начала заряда, аккумулятор превращается в нагрузку.
Если применить тихоходные конструкции с вертикальной осью вращения, то здесь уже присутствует повышающий редуктор. Вы пытались раскрутить повышающий редуктор? Такая конструкция усложняется, увеличивается вес, парусность, стоимость.
Даже на маяках Северного флота, учитывая там постоянные ветра и полярную ночь, специалисты предпочитают использовать солнечные батареи. На вопрос почему так, отвечают по-простому – проблем меньше!
Преимущества и недостатки ветряных электростанций
К числу основных достоинств конструкций, применяющих в качестве энергии скорость ветра, относят:
- Экологичность. Сооружения применяют возобновляемый источник электроэнергии, который можно использовать многократно, не воздействуя никаким образом на экологию. Электроэнергия, вырабатываемая ветродвигателями, заменяет энергию традиционных электростанций, тем самым снижая вероятность возникновения глобального потепления.
- Многофункциональность. Ветроэлектростанции можно возводить на всех территориях. Такие установки важны в тех местах, где невозможно протянуть электричество традиционным путем.
- Эффективность применения. Современные конструкции преобразуют энергию даже малых по скорости ветров, но не менее 3,5 м/с.
- Альтернатива традиционным источникам получения электричества. Стационарные ветроэлектростанции способны обеспечить электрической энергией целый дом или маленькое производство. В таком случае велотурбина будет накапливать в АКБ необходимый запас электричества, который будет применяться в безветренную погоду.
- Экономичность. По сравнению с традиционными электрическими станциями, велотурбины позволяют существенно уменьшить затраты. Как правило, на строительство ветровой электростанции уходит меньше денежных средств, чем на подсоединение к уже имеющимся системам.
Ветряные электрические станции имеют также и недостатки:
- Узнать заранее скорость ветра практические невозможно, поскольку она все время изменяется. По этой причине лучше подстраховать себя и сделать вспомогательный источник энергии. Это могут быть, например, солнечные панели, подсоединенные к электрической сети.
- Вертикальные конструкции в наибольшей степени подвержены опасности, поскольку такие установки могут разрушиться из-за влияния силы инерции при вращении лопастей вокруг оси. В результате, важные компоненты сооружения по истечении определенного времени подвергаются изменениям и потом разрушаются, а само устройство становится непригодным для работы.
- Ветроэлектростанции лучше размещать на расстоянии от других построек, так как расположенные рядом дома будут уменьшать скорость ветра, а из-за этого величина выработки электричества будет меньше.
- Для сохранения электроэнергии ветровых турбин нужно чтобы в сооружении применялась аккумуляторная батарея и прочие вспомогательные элементы, служащие для выработки электричества.
- Во время работы ветрогенераторы издают сильный шум, который может доставлять неудобства людям. Кроме того, лопасти конструкции могут стать причиной смерти подлетевших к ним птиц.
- Некоторые эксперты утверждают, ветродвигатели могут снижать качество приема телевизионных сигналов.
К минусам ветряных установок можно также отнести маленький КПД и их значительную цену, однако подобные агрегаты со временем окупают свою стоимость.
Кроме того, использование маленьких электростанций способно вырабатывать электричество только для определенного числа потребителей, поэтому для крупных городов потребуется строительство больших ВЭС. При этом большие установки требуют сильного и равномерного потока ветра, что обеспечить в нашей стране довольно проблематично. Поэтому, распространение ветряков в России, намного меньше, чем в европейских странах.
Два вида, два соперника
Как уже было отмечено, в продаже пока существуют ветрогенераторы двух видов (по расположению вала вращения к поверхности земли) – горизонтальные и вертикальные. Поговорим вначале о вертикальных.
Ветросиловые установки (ВСУ) с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок.
Ротор Савониуса
В начале октября 1924 года русские изобретатели братья Я. А. и А. А. Воронины получили советский патент на поперечную роторную турбину, в следующем году финский промышленник Сигурд Савониус организовал массовое производство подобных турбин. За нам и осталась слава изобретателя этой новинки.
Ротор Ворониных-Савониуса, или для краткости, ВС, это, как минимум, два полуцилиндра на вертикальной оси вращения (см. фото). И какое бы направление ветра не было, как бы резко он не изменял свои порывы, такой ветряк будет спокойно вращаться вокруг своей оси, вырабатывая энергию. Это единственное и главное преимущество вертикального ветряка перед горизонтальным.
А главный его недостаток – низкое использование ветровой энергии. Объясняется это тем, что лопасти-полуцилиндры работают только в четверть оборота, а остальную часть окружности вращения они как бы тормозят своим движением скорость вращения. Расчёты показали, что при этом используется лишь третья часть ветровой энергии.
Вертикальные ветрогенераторы с ротором Дарье
В 1931 году французский конструктор Жорж Дарье (George Darrieus) предложил свой вариант ротора, который имеет от двух и более плоских лопастей. Он еще проще, чем ВС: лопасти – из простой упругой ленты безо всякого профиля. Прост в изготовлении и монтаже, но с малой эффективностью — КИЭВ – до 20%.
Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию. Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.
Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре. Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.
Геликоидный ротор
ветрогенератора с вертикальной осью вращениягеликоидным ротором
И, наконец, существуют ветрогенераторы с многолопастным ротором. Это один из самых эффективных типов из разряда вертикальных ветрогенераторов. (См. рисунок).
