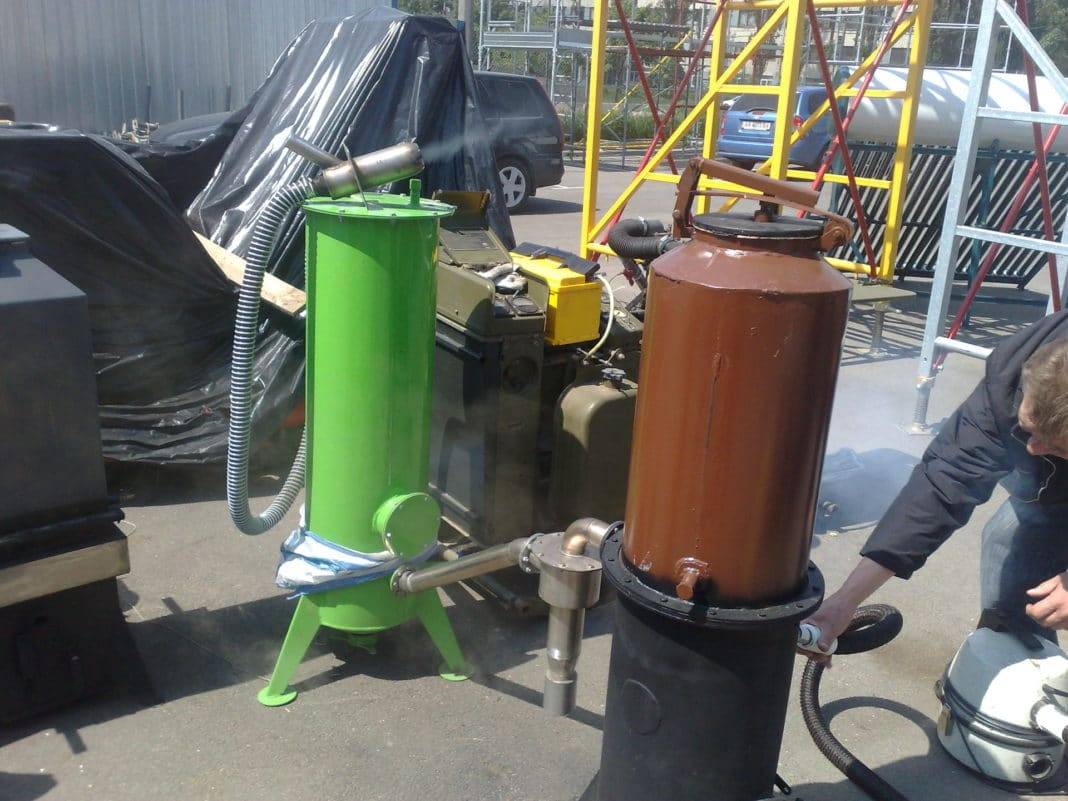

Газогенераторные установки на дровах

За и против «домашних» газогенераторов

Перед тем, как браться за самостоятельную сборку устройства, стоит понять для себя, а так ли она нужна в домашнем хозяйстве. Да, данный тип генератора экономен с точки зрения топлива, особенно, если живешь в частном секторе и имеешь свой сад. Но, тем не менее, нужно быть более объективным.

Сильными сторонами газогенератора считается:

  • высокий показатель КПД – он варьируется в пределах 80-95%, а ведь, у твердотопливных котлов он достигает в среднем предела 60%;
  • длительное горение – такой момент позволяет проводить более редкую закладку топлива (дрова горят примерно сутки, а уголь может тлеть и 5 дней);
  • в процессе горения дров, происходит практически 100% сгорание, поэтому необходимость проводить генеральную чистку зольника и газохода, возникает намного реже;
  • при желании можно сделать весь процесс автоматизированным;
  • во время горения не появляется никаких вредных веществ, благодаря чему установка безопасна, как для окружающей среды, так и для самих хозяев;

  • газогенератор позволяет экономить на обогреве дома;
  • древесина – один из самых доступных материалов, причем, как в платном, так и бесплатном смысле (можно закупать дрова, а можно самостоятельно сушить срезанные ветки);
  • для отопления можно использовать не только дрова, но и древесные отходы – щепку, опилки и прочие целлюлозосодержащие материалы;
  • производимый газ отлично подходит не только для обогрева дома, но и для поддержания работы двигателя внутреннего сгорания на автомобиле, и даже для генерации электричества;
  • при желании можно создать емкость, в которую будут помещаться внушительные поленья (до 1 м в длину), а значит, и гореть они будут дольше;
  • есть заводские модели, которые позволяют использовать топливо с повышенной влажностью (до 50%) или даже свежесрубленные поленья – хотя домашнюю установку такого характера сделать трудно.

Многие специалисты считают, что газогенератор намного безопасней в эксплуатации, чем твердотопливные котлы.

Но ради справедливости стоит упомянуть и про недостатки таких агрегатов. Во-первых, чтобы тление топлива происходила правильным образом, нужен принудительный загон воздуха. А значит, в установку потребуется включить вентилятор. Но данный элемент работает от электричества, поэтому, если свет выключат, то генератор работать не сможет. Во-вторых, если по каким-либо причинам понизиться мощность (более, чем на 50%), то прибор начнет выделять деготь. А данное вещество обладает клейкой консистенцией и быстро загрязнит газоход. Если газогенератор используется для отопления, то хозяин должен контролировать температуру, чтобы она не опускалась ниже 60 градусов. В обратном случае, будет быстро образовываться конденсат.

Если заглянуть в магазины, то можно увидеть, что газогенераторы весьма дороги в цене, в отличие от твердотопливных котлов. Именно поэтому, чтобы сэкономить, можно подумать о том, как такой агрегат собрать своими руками. Главное выбрать и подготовить те материалы, которые отличаются прочностью и способностью выдерживать высокую температуру. На этом вопросе ни коем случае нельзя экономить, так как от этого зависит безопасность эксплуатации.

Варианты изготовления своими руками

Решая, как сделать био газогенератор своими руками, первым делом выбирают конструкцию. Для этого стоит использовать схемы заводских или самодельных агрегатов. Имея готовые чертежи, несложно изготовить газген для отопления или же газогенератор для копчения своими руками.

Инструменты и материалы

Для самостоятельного изготовления газогенератора необходимо подготовить следующие инструменты:

  • сварочный аппарат;
  • болгарку;
  • дрель;
  • набор ручных инструментов;
  • крепежные детали.

Изготовление вертикального газогенератора

В устройстве вертикального процесса горения вырабатываемый газ поднимается вертикально вверх и направляется по трубе для фильтрации и охлаждения. Порядок действий:

  1. В качестве корпуса можно использовать готовую металлическую бочку или же из листовой стали толщиной 8-10 мм и уголка создать конструкцию требуемой конфигурации.
  2. Бункер делают из аналогичного материала и фиксируют внутри корпуса.
  3. Камеру сгорания изготавливают на основе пустого газового баллона.
  4. Горловину камеры сгорания оснащают жаропрочными прокладками из силикона или силикатов.
  5. Далее оборудуется воздухораспределительная коробка, рядом монтируют обратный клапан. Между воздухораспределительным узлом и камерой выполняют фурмы.
  6. Для создания узла фильтрации газа используют корпус старого огнетушителя.
  7. Для охлаждения газа после грубой очистки устанавливают обычный радиатор, при желании делают специальный змеевик.
  8. Чтобы отводить конденсат, применяют сеператор. Для этого в трубу d3-5 мм вставляют ребристую пластину и фиксируют к точке подачи холодного воздуха, нижняя часть оснащается краном слива конденсата.
  9. Колосниковую решетку изготавливают из жаропрочной арматуры, но лучше использовать готовый чугунный колосник подходящего размера.
  10. Устанавливают дверцы из жаропрочных основ с герметичными уплотнителями.

Изготовление вертикального газогенератора

Необходимо помнить, что герметичность – одно из важных условий корректной работы устройства.

Изготовление горизонтального газогенератора

В теплосиловых установках горизонтального процесса горения газ перемещается в нижней половине корпуса горизонтальными потоками. Устройство несколько проще, чем в аналогичном оборудовании вертикального вида.

Составные элементы горизонтального газогенератора:

  • корпус с бункером, воздуховодом и газораспределительным узлом;
  • камера сгорания, которая оборудуется герметичной горловиной;
  • фильтры, охлаждающий отсек, смеситель.

При конструировании агрегата следует использовать схемы и чертежи промышленных или самодельных газгенов.

Сравнение газогенераторных и обычных котлов.

Если сравнивать газогенераторные котлы с обычными отопительными или нагревательными котлами на твердых видах топлива, то можно выделить следующие нюансы.

Сравнительно низкая автономность газогенераторного котла, которая является ахилессовой пятой всей отопительных установок на твердых типах топлива может быть скорректирована с введением системы автоматической загрузки. В этом случае в газогенераторном котле начинает работать своеобразный конвейер, который в зависимости от температуры в устройстве и времени горения может отправлять в топку новые порции топлива. К тому же газогенераторное устройство только на одной закладке может автономно работать в течении суток, что, в общем-то снимает вопрос о необходимости постоянного присутствия кочегара-оператора.

работа газогенераторного котла

В любом случае эффективность газогенераторных установок значительно превышает достижения всех их собратьев. Если обычные котлы на твердом топливе вряд ли смогут показать КПД выше 85%, то у газогенераторного оборудования этот показатель может достигать и 95 процентов.

Но газогенераторный котел на дровах все-таки является довольно сложным техническим устройством. В отличии от обычного дровяного котла от требует пусть несложного, но все-таки регулярного технического обслуживания, кроме того, определенные требования имеются и к квалификации персонала, который работает на газогенераторных установках.

Наиболее критично газогенераторный котел воспринимает влажность поступающего в него топлива. Поэтому для эффективной работы газогенераторной установки требуются только предварительно просушенные дрова.

Критерии подбора газогенераторной установки на дровах

Газогенераторный котел на дровах рекомендуется подбирать исходя из следующих критериев:

  1. Прежде всего нужно учитывать степень автоматизации котла, его энергонезависимости. Возможно вам захочется приобрести котел, который сможет работать долго без вмешательства человека, а возможно для ваших целей хватит и газогенераторного котла, который должен самостоятельно, автономно отработать только одну закладку.
  2. Для обогрева помещений отопительные установки должны вырабатывать не менее одного киловатта на каждые 10 квадратных метров обогреваемой площади. Исходя из этого вы можете подобрать и необходимую мощность отопительного газогенераторного котла.
  3. Кроме того, газогенераторные котлы на дровах могут иметь и различное дополнительное оборудование. Оно может предназначаться, например для обеспечения принудительной циркуляции жидкости через нагревательный контру или автоматизации регулировки процессов горения образовавшегося газа.

В любом случае консультанты в специализированных магазинах помогут вам подобрать газогенераторный котел на дровах по вашему вкусу.

Достоинства и недостатки

Как и любой вид отопительного оборудования, газогенераторные котлы на твердом топливе обладают плюсами и минусами в конструкции и эксплуатации.

Простая конструкция

Достоинства

  • Начнем с коэффициента полезного действия, как с самого основополагающего критерия эффективной работы агрегата. Так вот у пиролизных твердотопливных котлов он имеет диапазон 85-95%. Для сравнения: у обычных дровяных агрегатов КПД не превышает 65%. Коэффициент полезного действия определяет соотношение расхода топлива, которого хватает на выработку необходимого количества тепловой энергии. А она, в свою очередь, должна быть рационально использована для поддержания необходимого температурного режима внутри помещений. Вот такая сложная взаимосвязь.
  • В газогенераторах топливо горит гораздо дольше, чем в обычных приборах. Если в качестве топлива используются дрова, то продолжительность сжигания одной закладки может хватить на пару дней. С углем этот показатель гораздо больше, до одной недели.
  • Устройство газогенератора на дровах имеет определенные конструктивные особенности, которые помогают сжечь топливо до конца. Остается лишь одна зола и сажа на стенках камеры сгорания. Почему это положительная сторона? Здесь два фактора: закладка горит дольше, чистка прибора упрощается.
  • Обычно твердотопливные котлы плохо поддаются автоматизации. Регулировать процессы, происходящие внутри агрегата практически невозможно. В газогенераторных печах на дровах процесс горения можно автоматизировать. Конечно, это не так просто, как, скажем, с газовыми или электрическими отопительными приборами, но такая возможность присутствует.
  • Так как угарные газы очищаются и сгорают, то это говорит о том, что в окружающую атмосферу попадает незначительное количество вредных веществ. На сегодняшний день это один из самых жестких требований, который пиролизными котлами на дровах полностью выполняются.
  • Современные модели газогенераторов обладают различными преимуществами, которые выделяют их из общей категории твердотопливных котлов. К примеру, в топке некоторых моделей можно впихнуть поленья длиною больше одного метра и использовать древесину с влажность до 50%.

Устройство самодельного газогенератора

Недостатки

  • Большой недостаток газогенераторных котлов на дровах – это сложность подачи воздуха в камеру смешения с угарными газами. Естественным способом это сделать очень трудно, поэтому практически все модели в своей конструкции используют механический надув при помощи вентилятора. А это говорит о том, что наш котел тут же переходит в категорию «энергозависимых агрегатов».
  • Если упустить момент падения мощности, особенно, когда она падает ниже половины своего номинала, то на стенках камеры сгорания и в дымоходе тут же начинает образовываться деготь за счет сажи и конденсации влажных паров. Поэтому совет – всегда держите минимальный температурный режим в +60°С.
  • Цена генераторов на дровах для дома выше обычных твердотопливных котлов практически вдвое. Конечно, есть предложения на рынке в виде самодельных отопительных приборов, но нет гарантии, что этот вариант будет работать эффективно и экономно. Так что не стоит рисковать.

Принципиальная схема обычного пиролизного котла

Монтаж

Газ, вырабатываемый установкой, ядовит и не имеет запаха. Поэтому автомобиль нельзя заводить в гараже, как вариант, он запускается на бензине и лишь позже переключается на газогенерацию.

  • Все монтажные работы нужно проводить вне жилых строений.
  • Специальная мастерская для работ должна иметь хорошую вентиляцию.
  • Соединение трубопровода должен выполнять профессионал – утечка может дорого стоить!
  • Если газогенераторной установкой планируется отапливать дом, монтируется система отвода дыма.
  • Под установкой делается несгораемое основание. Не допускается расположение топочной камеры вблизи стен из горючих материалов.

4 Особенности устройства

Радиатор выполняет существенную роль. Охлаждаясь, газ становится более концентрированным и уменьшается в объемах. Это способствует подаче в ДВС большего количества топлива. Мощность двигателя в период эксплуатации напрямую зависит от температурных показателей газообразной смеси. Это обусловлено тем, что газ устойчив к детонации, поэтому его нужно охлаждать для усиления сжатия.

Компактным считается фильтрующий элемент тонкой очистки, сделанный из двух канистр. Внутри емкостей располагают минвату и шлак в гранулах. Они и будут хорошо чистить газ. В нижней части фильтра и теплообменника в обязательном порядке нужно установить краны. Это необходимо для стравливания конденсата. После очистки и остывания газовой смеси выпадает роса. Каждые 200 км езды в емкости собирается около 3 л жидкости.

Сварные швы и места соединения обязательно должны быть герметичными, поскольку в случае утечки при постоянном добавлении дров скорость и производительность двигателя авто будут оставаться на минимальном уровне. Собранный агрегат должен быть хорошо закреплен, чтобы он не разрушился от вибрации во время движения.

Принцип работы газогенераторного электрооборудования

Принцип работы газогенератора так же прост, как и его конструкция. Компрессор закачивает атмосферный воздух под давлением в камеру сгорания. Туда же поступает газообразное топливо, после чего смешивается с атмосферным воздухом. В результате образуется гремучая смесь, которая поджигается и детонирует внутри камеры сгорания. В ходе этой реакции образуется топочный газ, идущий на турбину и раскручивающий ее.

Процесс сгорания газообразного топлива осуществляется при постоянном высоком давлении. Камера сгорания используется для повышения температуры газа. Горячий газ обладает заметно большей энергией по сравнению с холодным или теплым, поэтому генератор работает более эффективно. Приблизительно 60% вырабатываемой турбиной электроэнергии направляется на вращение компрессора. Остальное уходит на включение генератора.

Мощность газогенератора в виде электрической энергии создается благодаря тому, что вал, соединяющий турбину и ротор, раскручивает ротор. В статоре образуется магнитное поле, а вместе с ним – электрический ток. Далее он через контакты и провода поступает к подключенным потребителям. Теперь вам известно внутреннее устройство и то, как работает газогенератор.

Устройство газогенератора, работающего на дровах

изготавливаются из листовой стали

Важными составными частями конструкции газогенератора является бункер. Его используют для загрузки топлива внутрь установки. Он имеет цилиндрическую форму и изготавливается с использованием малоуглеродистой стали. Бункер устанавливается внутри корпуса газогенератора и надежно закреплен болтами. На кромках крышки люка, который ведет в бункер, имеется асбестовый уплотнитель или обычная прокладка.

Еще одна важная составная часть газогенератора – камера сгорания. Она располагается в нижней части бункера. При ее изготовлении чаще всего применяется жаропрочная сталь. Иногда для отделки внутренней поверхности этой камеры используется керамика. Именно в этой камере происходит сгорание твердого топлива.

Процесс крекинга смолы происходит в нижней части. Для этого там установлена горловина, выполненная из хромистой стали, которая обладает высокими жаропрочными свойствами. Прокладка располагается между корпусом газогенератора и его горловиной. В качестве прокладки обычно используется асбестовый шнур.

Фурмы, посредством которых обеспечивается подача воздуха в этих установках, располагаются в камере сгорания в её средней части. По своему виду это отверстия определенного калибра. Они имеют соединение с воздухораспределительной коробкой, которая связана с атмосферой. Жаропрочная сталь выступает материалом для изготовления фурм и распределительной коробки.

Обратный клапан присутствует на выходе воздухораспределительной коробки. Благодаря ему предотвращается выход горючего газа из газогенератора. Для повышения мощности агрегата перед этой коробкой устанавливается вентилятор. Благодаря ему также обеспечивается возможность для использования топлива высокой влажности. Работающий вентилятор обеспечивает нагнетание воздуха внутрь корпуса.

Колосниковая решетка используется для поддержания раскаленных углей. Если говорить о месте ее расположения, то в установке она находится в нижней части генератора. Прогоревшие угли, превратившиеся в золу, легко проникают через отверстия решетки в зольник. Чтобы имелась возможность для очищения колосниковой решетки от шлака, средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

В составе корпуса газогенератора присутствуют и загрузочные люки, которые оснащены крышками, закрывающимися достаточно герметично. Верхний люк имеет уплотнение асбестовым шнуром. На креплении крышки присутствует специальный амортизатор. Он представляет собой рессору, которая приподнимает крышку при избыточном давлении внутри камеры. Два загрузочных люка располагаются и с боковой части корпуса.

  • Первый находится вверху. Основное его предназначение заключается в добавлении при использовании агрегата топлива в зону восстановления;
  • Местом расположения второго является нижняя часть корпуса, а используется он главным образом для удаления золы.

В зоне восстановления производится отбор газа. Он осуществляется через патрубок. К нему методом сварки присоединены трубы газопровода. Совсем необязательно только что произведенный газ, находящийся в горячем состоянии, выводить за пределы корпуса. Он может использоваться для подогрева или просушивания топлива в том случае, если используется твердое топливо высокой влажности. Для этого его подают в камеру загрузки. Чтобы он поступал туда, необходимо провести отводящий газопровод по кольцевой вокруг камеры, между корпусом установки и бункером.

Фильтр тонкой очистки находится за корпусом газогенератора. Своим видом он представляет несколько труб, которые заполнены фильтрующими элементами. Прежде чем попасть в этот фильтр, газ проходит через охладитель. Когда же он очищен, газ поступает в смеситель, где производится его смешивание с воздухом. И только потом смесь поступает в ДВС.

Когда в камере сгорания происходит процесс сгорания топлива, то оно окисляется воздухом, который поступает через фурмы камер из воздуха в распределительной коробке. Образовавшийся горючий газ движется в фильтр грубой очистки, где производится его очистка и последующее охлаждение. А потом он поступает в фильтр тонкой очистки, после чего попадает в смеситель. Из смесителя образовавшаяся смесь поступает в ДВС.

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

  • довольно высокий КПД, который может достигать 80-95% (для сравнения — 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
  • длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
  • полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
  • регулируемый процесс горения можно автоматизировать;
  • в процессе работы выделяется минимальное количество вредных веществ;
  • снижаются затраты на обогрев жилища;
  • можно загружать в топку поленья до одного метра длиной;
  • в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

  • В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
  • При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
  • Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Преимущества и недостатки системы

Газогенераторы исключительно удобны в использовании. Если агрегат сделан правильно, с соблюдением всех требований техники безопасности, в него можно загружать топливо очень редко. Например, загружать в камеру дрова можно только один раз в день, а если в качестве топлива используется древесный уголь, достаточно будет и одного раза в неделю.

Промышленные модели бытовых древесных газогенераторов исключительно удобны и безопасны, однако стоимость такого устройства обычно бывает очень высокой

Но это относится, скорее, к устройствам промышленного изготовления. Конечно, работу самодельного газогенератора следует тщательно контролировать. Температура горячего газа может быть очень высокой, опасность возникновения пожара также существенно возрастает.

Древесина – доступный материал. В загрузочную камеру газогенератора можно подавать и дрова, и щепу, и прессованные опилки, и любые отходы древесной промышленности, и целлюлозосодержащие материалы. Прекрасно подходит в качестве топлива сухой и легкий древесный уголь. Если размеры бункера позволяют, в него можно загружать дрова даже без предварительной колки, целиком.

Для сжигания в газогенераторе подходят практически любые материалы, содержащие целлюлозу, но важно не забывать о приемлемом уровне влажности такого топлива, чтобы повысить эффективность работы прибора

Полученный в результате горения продукт, горючий газ, можно использовать для решения различных задач: обогрева дома, работы ДВС автомобиля, даже для выработки электроэнергии. Но стоит вспомнить и о “минусах” этого полезного устройства.

Для начала, промышленная модель газогенератора, надежная, безопасная и удобная, стоит достаточно дорого. Не всякий владелец дома или дачи может позволить себе подобный агрегат. Но и создание самодельного газогенератора даже из подручных материалов может вылиться в кругленькую сумму.

Не всегда можно использовать для него любые подручные материалы. Все части агрегата должны быть очень прочными и способными переносить высокую температуру. В обязательном порядке понадобится сварочный аппарат, а также навыки работы с ним. Металл придется и резать, и варить.

Топливо для древесного газогенератора должно иметь такие размеры и конфигурацию, которые позволят ему свободно перемещаться вниз по бункеру к камере сгорания

Рассчитывая, во что обойдется создание самодельного газогенератора на опилках, следует учесть и расходные материалы. Понадобится чугун для создания колосника, вполне возможно, что для изготовления крышки придется найти или купить специальную рессору.

Необходимы также жаропрочные прокладки для люков, для соединения отдельных элементов устройства и т.п. Перед изготовлением газогенератора нужно тщательно все просчитать.

Еще одна статья расходов на газогенератор – это электроэнергия, которая необходима для принудительной подачи воздуха в камеру сгорания. Если по какой-то причине электричество будет отключено, газогенератор не сможет работать.

Такая ситуация недопустима, поскольку снижение температуры горения может привести к загрязнению устройства дегтем. В результате придется останавливать процесс, чистить газогенератор, а потом запускать его снова.

Хотя кажется, что загрузить газогенератор можно чуть ли не любым топливом, все же следует помнить, что оно должно постепенно, по мере сгорания, опускаться вниз по бункеру. Поэтому дрова для генератора следует подготовить, разрубив их на более-менее одинаковые по размеру элементы.

Преимущества и недостатки

Преимущества:

  • высокие показатели КПД;
  • возможность гибкого регулирования температуры теплоносителя за счет контроля подачи кислорода в топку;
  • возможность топить данную печь практически любым твердым топливом;
  • быстрый прогрев помещения;
  • можно сделать закладку без необходимости организовывать перерыв процесса горения;
  • для эффективного использования не нужно мелко колоть дрова;
  • компактные габариты по сравнению с другими печными конструкциями.

Недостатки:

  • нужно устроить хорошо утепленную металлическую трубу, желательно из толстой стали;
  • необходимость периодической очистки этой трубы;
  • использование в помещениях, где постоянно проживают люди, нежелательно. Лучше устанавливать печь там, где есть времянки, на даче, ва бане или других подоных помещениях.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

  • Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
  • Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
  • Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
  • Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
  • Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

  • Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
  • Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
  • Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
  • Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Газогенераторная установка своими руками: профессиональные рекомендации по сборке

Задавшись целью сделать двс на генераторном газе для автомобиля или отопительной системы, стоит обратить внимание на следующие моменты:

  • Перевести на газ можно только автомобиль с карбюратором. Для современных транспортных средств требуется менять прошивку контроллера, иначе новое топливо не запустит его движение.
  • Чем выше мощность двигателя, тем производительнее должен быть газогенератор.
  • Установка газовой системы в багажник потребует дополнительного места. Рекомендуется вырезать часть днища или установить конструкцию на прицеп.
  • Для изготовления камеры газификации потребуется термостойкий стальной сплав, например, низкоуглеродистая сталь толщиной не менее 4 мм.

Обратите внимание: попытка увеличить диаметр камеры для повышения объемов выработки топлива нецелесообразна. Производительность устройства увеличится незначительно, тогда как качество переработки древесного сырья станет значительно хуже

Для сборки работающего газогенераторного двигателя на дровах потребуются:

  • старый газовый баллон;
  • ресивер от грузовика или толстостенная труба;
  • графитно-асбестовый шнур для уплотнения крышки;
  • несколько стальных труб или радиаторов для системы фильтрации;
  • небольшой вентилятор для розжига;
  • листовой металл толщиной 1,5 мм.

Последовательность действий выглядит следующим образом:

  • Циклон сваривается из отрезка трубы 10 см. Входной патрубок должен быть расположен сбоку устройства, выпускной — сверху емкости.
  • Для охладителя подбирается труба в виде змеевика или радиатор.
  • На роль фильтра тонкой очистки подойдет бочка или отрезок трубы, наполненный базальтовым волокном.

Запустить процесс розжига поможет вентилятор, полностью состоящий из металлических элементов. Это требование обусловлено безопасной работой устройства: только металл способен выдержать контакт с раскаленной газовой смесью. Топливная магистраль, ведущая от генератора к карбюратору, изготавливается из стальной трубы и монтируется под днищем машины.

Оптимизировать работу газогенератора удастся благодаря следующим рекомендациям:

  • Размер дровяных чурок не должен быть более 6 см;
  • Древесина должна быть полностью высушенной, чтобы часть энергии не тратилась на подсушивание дров;
  • Розжиг топлива осуществляется при включенном вентиляторе не позднее чем за 20 минут до начала движения.

Обратите внимание: автомобиль на газогенераторном двигателе теряет до 50% мощности. Поэтому ждать от машины высокой скорости и быстрого старта после непродолжительной остановки не приходится

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
