Вентиляция для газового котла в частном доме — виды и требования системы

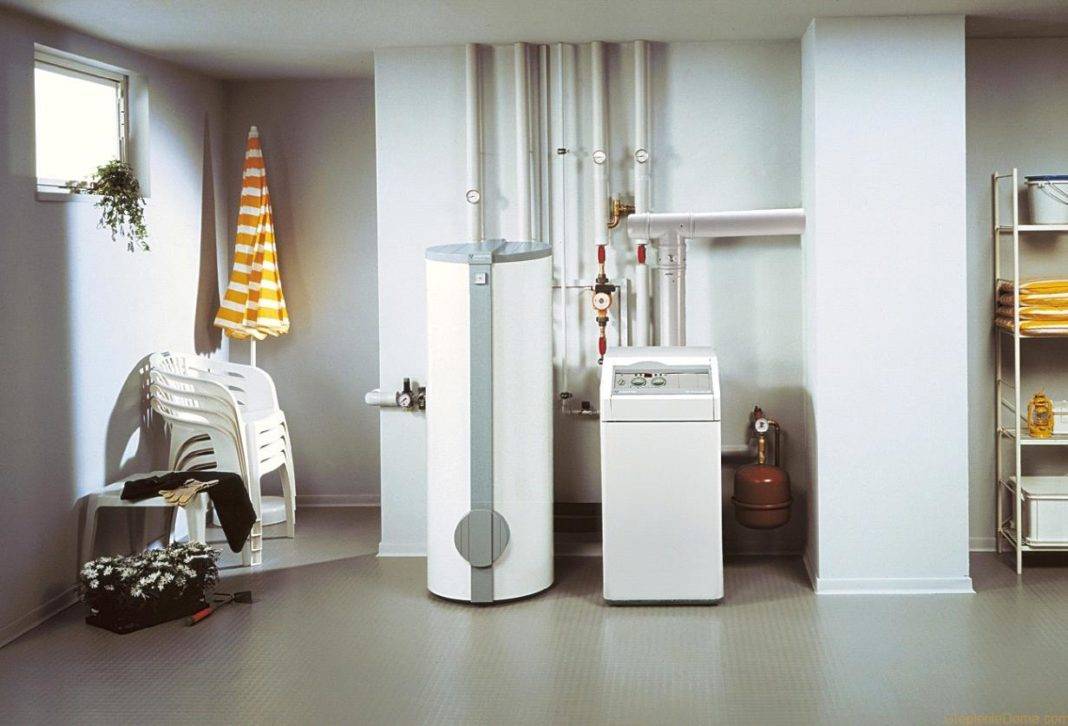

Монтаж вентиляции в котельной

Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м³.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м³/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.

Вентиляционное оборудование котельной

Документация для проекта

После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Требования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Особенности дымохода закрытой камеры сгорания

Большинство агрегатов, использующих в качестве топлива природный газ, имеют закрытую камеру сгорания и коаксиальный дымоход. Он отличается по конструкции и имеет ряд преимуществ.

Дымоход представляет собой две трубы, разные по диаметру и вставленные друг в друга. Дым и газ удаляются через трубу меньшего диаметра, а приток воздуха обеспечивает труба с большим диаметром. Такая конструкция обеспечивает безопасность и не допускает перегрева трубы меньшего диаметра.

Для закрытой камеры не нужно проветривать помещение, но если тяга плохая, то необходимо установить дымосос, а в этом случае система будет энергозависима.

Для дома в частном секторе газовый котел такого типа будет более экономичен, особенно с коаксиальным дымоходом.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.


В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

  • ФЗ №384;
  • Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
  • Постановление Правительства №87;
  • Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
  • СНиП (II-35-76, 2.04-05);
  • СанПиН 2.2.4.548-96. 2.2.4;
  • Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.


Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

  • ГОСТ 30434-96;
  • ГОСТ 30528-97;
  • ГОСТ Р ЕН 12238-2012;
  • ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
  • ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
  • СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
  • ГОСТ 32548-2013 (межгосударственный стандарт);
  • СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

  • ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
  • ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
  • ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.


Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратиться на приобретение приборов.
  3. Простота в работе.
  4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулирования воздушного потока.
  • Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Можно ли использовать канализационные трубы для вентиляции

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Роль вентиляции в помещении с газовым котлом

Сгорание топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжелыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счет подачи свежего воздуха из внешнего пространства и удаления загрязненного.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 %!в(MISSING) отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Разновидности оборудования

Классификация газовых агрегатов довольно обширна. Настенный — этот вид недавно появился в торговой сети, но уже имеет немало сторонников. Устройства этой модификации настолько компактные и функциональные, что их еще называют мини-котельными. В небольшом корпусе размещены не только эффективный теплообменник, горелка с автоматикой безопасности, расширительный бачок, но и насос циркуляции. Это стало возможным, потому что агрегаты используют теплотехнические инновационные технологии, кроме того их цена ниже напольных вариантов.

По способу удаления дымовых газов газовые котлы наружного размещения подразделяются на устройства с принудительным движением, когда их отвод в окружающую среду выполняется дымососом и с естественным — через дымовую трубу за счет тяги.

По варианту розжига, настенные агрегаты различаются с электрическим и пьезорозжигом, запальник которого постоянно работает, выдавая пламя. По типу горелки они делятся на обычную и модуляционную, создающую комфортный температурный режим ГВС.

Напольный котел эксплуатируется в своей практически неизменной конструкции вот уже несколько десятков лет. Теплообменник выполняется из котловой стали или чугуна. Последний  обладает большей антикоррозионной стойкостью, но более хрупкий и подвержен разрушениям в случае гидроударов. Стальной страдает пот коррозии и образования накипи, поэтому выбор варианта, в значительной степени, будет зависеть от качества водопроводной воды, используемой в контуре нагрева котла. В последнее время, для повышения качества воды и увеличения срока службы котлоагрегата на входе водопроводной воды устанавливают фильтры очистки.

Напольный котел в доме

Размещение газовых котлов в частном доме будет зависеть от типа установки. Напольные котлы могут быть   надувными или с атмосферными горелочными устройствами. Для первых горелки приобретаются отдельно, имеют высокую единичную мощность до 1000 кВт, высокие КПД, и более высокую цену. Недостатком конструкции является зависимость от электроэнергии, что потребует наличие автономных источников энергии. Вторые агрегаты — отличаются тихой работой и доступными ценами.

По функциональности газовые котлы наружного размещения подразделяются на одно- и двухконтурные. В первых производится нагрев теплоносителя только на нужды отопления. Для обеспечения услугами ГВС потребуется включить в схему бойлер косвенного нагрева, мощность которого будет зависеть от объема водопользования.

Двухконтурный котел — это устройство «2 в1», он имеет два встроенных теплообменных аппарата на контур отопления и ГВС, поэтому более функционален и оснащен дополнительной горелкой для ГВС. Он отпускает теплоэнергию и на нужды отопления, и на ГВС и намного дешевле комплекта одноконтурного котла с бойлером косвенного нагрева. Тем не менее, есть определенные эксплуатационные ограничения для размещения газовых котлов в частном доме. Они не могут одновременно работать на отопление и ГВС, нагрев происходит поочередно, с приоритетом нагрева горячей воды. Переключение на контур ГВС происходит одновременно с открытием крана горячей воды, при этом сразу потечет холодная вода, особенно если долго потребители не пользовались услугой.

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

  • Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
  • Вытяжной монтируется выше камеры сгорания.
  • В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
  • Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.


Схема размещения элементов вентиляции и окон в котельной

Расход воздуха равняется объему поступающего

Это важно для принудительной конвекции. Иначе будет создаваться избыточное или пониженное давление в помещении.

Для твердотопливного котла

Особенность работы твердотопливного теплоснабжения заключается в периодическом попадании продуктов сгорания в помещение. Это происходит во время загрузки топлива, чистки от золы. Поэтому для отопления с твердотопливным котлом увеличивают кратность обмена воздуха на 10-15 % по сравнению с работающим на газе.

Что следует учитывать:

  • Выходной канала циркуляции устанавливается вертикально в потолке над зоной образования сажи.
  • Минимальное расстояние между ним и дымоходом – 0,5 м.
  • Защита от обратной тяги в дымоходе. Необходимо периодически чистить его от сажи, проверять целостность.

Для искусственной конвекции воздуха устанавливают стандартные вентиляторы. Их мощность обеспечивает приток, равный сумме расхода вытяжного канала и дымохода.

Длина вертикального элемента для конвекционного движения воздушных масс должна быть не менее 3 метра. Входной патрубок находится над топкой и зольником.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

порядок разработки технической документации;размеры и мощности вентиляционных систем для разного вида строений;их виды и порядок обустройства.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

  • специальной технической пристройки;
  • чердачного помещения;
  • индивидуального помещение, отделенного от основной постройки;
  • в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.


Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

  • квадратура кухни 15 м2;
  • высота потолков 220 см и более;
  • размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
  • в окне должна быть форточка;
  • двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
  • котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратиться на приобретение приборов.
  3. Простота в работе.
  4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулирования воздушного потока.
  • Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться:  Вентиляция коровника

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха

Важность данной вентиляции в закрытых помещениях. Приятный микроклимат в комнате

Возможность регулирования воздухообмена с помощью пульта. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Проверка вентиляциии в частном доме с газовым котлом

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Основными причинами ухудшения тяги в системе вентиляции:

  • возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
  • те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
  • снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
  • появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.

  • https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
  • https://bigkotel.ru/vidy-kotlov/kakie-trebovaniya-ustanovleny-dlya-ventilyatsii-kotla-s-zakrytoj-kameroj-sgoraniya
  • https://www.tproekt.com/trebovania-k-ventilacii-s-gazovymi-plitami-i-kotlami-shemy-snipy-ustanovka

Как контролировать работу конструкции

Главная задача работы вентиляционной системы — достаточный доступ кислорода.

С одной стороны, он поддерживает микроклимат в нормальном состоянии, с другой — обеспечивает полноценное сгорание топлива и выделение тепла.

Если пламя становится жёлтым, высоким и создаёт много копоти, то доступ кислорода, способствующего горению, ограничен, и работу вентиляционной системы в котельной надо отрегулировать.

Самочувствие человека — тоже показатель! Если у находящегося в помещении человека появилась вялость, усталость и ему стало трудно дышать, значит, что-то не так с вентиляцией. Необходимо её почистить, заменить элементы самостоятельно или вызвать мастера.

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты


Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

  • Защитные гильзы для перекрытий.
  • Крепление – саморезы, монтажные хомуты.
  • Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

  1. Очистить проемы от пыли и грязи.
  2. Установить проходные гильзы.
  3. Выполнить монтаж труб.
  4. Закрепить вертикальную часть, проверить надежность крепления.
  5. Установить вентилятор, подключить его к электросети.

Необходимость вентиляции в частном доме

В помещении с газовым котлом должна быть оборудована вентиляция

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

  • подает кислород в том объеме, который нужен для горения газа;
  • вытяжка удаляет дым и угарный газ;
  • убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

Какие надо выполнять требования

После этапа постройки или создания котельной переходят непосредственно к ее проектированию, и тут снова на первый план выходят нормы СНиП. Их достаточно много, поэтому рассмотрим только самые важные, непосредственно влияющие на стоимость и проектирование:

  • на каждый котел, если их несколько, необходимо обустроить свою систему вентиляции;
  • газовому котлу требуется отдельное помещение, если он мощнее, чем 30 кВт, в противном случае допускается установка в другом помещении (например, кухне), но при этом его площадь не должна быть меньше 15 м и потолок – не ниже 2,5 м;
  • если котельная обустроена в отдельной пристройке, то последняя должна стоять на фундаменте;
  • требуется обеспечить условия для удобной чистки вытяжки;
  • продух (вентиляционное отверстие) на каждый кВт мощности должен составлять 8 см2 в случае забора с улицы, или 30 см², если вентиляция забирает воздух из других помещений;
  • вытяжка для котла в частном доме обязательно должна располагаться сверху;


Систему вентиляции желательно дополнить вытяжкой для газового котла в частном доме Источник tigerrupakix.tumblr.com

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
