Вакуумные радиаторы отопления: виды, правила выбора и технология монтажа

Преимущества радиаторов

• такие радиаторы отопления вполне могут работать в сочетании с самыми различными теплоисточниками, это могут быть газовые или твердотопливные котлы, отопительные агрегаты на жидком топливе, дровяные печи или солнечные коллекторы;
• с применением подобных радиаторов достигается экономия энергоресурсов до 30%;
• экономия расхода теплоносителя составляет 80%;
• несложный монтаж;
• устойчивость к коррозии материала корпуса;
• такие агрегаты не загрязняются как чугунные или алюминиевые из-за наличия различного рода частиц загрязнений в теплоносителе;
• низкое гидравлическое сопротивление при прохождении теплоносителя;
• показатель коэффициента теплоотдачи очень высокий;
• радиаторы не требуют промывания;
• уровень безопасности эксплуатации радиаторов такого типа позволяет отнести их к разряду безопасных.

Внимательно изучив статьи по представленным приборам отопления и почитав отзывы в интернете, можно смело сделать выводы о том, что рассмотренные радиаторы вакуумного принципа действия стоят того, чтобы ими как минимум заинтересоваться. Цена на такие приборы будет несколько выше, чем на традиционные радиаторы, однако экономия средств, которая произойдет в месяцы пользования этими приборами, вынудят вас считать цену обоснованной. Стоимость таких радиаторов отопления зависит от количества секций, а это напрямую влияет на объемы отапливаемых помещений. Например, 12-ти секций вакуумного радиатора будет вполне достаточно, чтобы обогреть до комфортной температуры пребывания в комнате объемом до 70м 3 .

Эффективность радиаторов доказана пользователями

Согласитесь, при использовании чугунных батарей или алюминиевых радиаторов такого эффекта добиться вряд ли удастся. А если и удастся, то только ценой дополнительного утепления всего дома, включая стены, крышу и пол.

Если вы еще не убедились в эффективности использования вакуумных радиаторов отопления – советуем почитать отзывы на специализированных форумах, где представлена правдивая информация. Пользователи подобных форумов оставляют свои замечания, которые вам могут помочь определиться. В любом случае, лучше для начала внимательно почитать, а лишь потом купить.

Вакуумные приборы отопления представляются прекрасной альтернативой традиционным приборам отопления, огромнейшим шагом навстречу организации теплоснабжения различного рода жилых, а также общественных зданий, такими, что позволяют существенно сэкономить используемые в ходе отопления домов энергоресурсы.

Технология и правила монтажа вакуумных радиаторов своими руками

Первым шагом становится выбор удобного способа подключения в соответствии с собственными возможностями и окружающими условиями. После подготовки инструментов и материалов можно приступать к последовательному монтажу оборудования.

Варианты внедрения в отопительную систему

Монтаж оборудования соотносится с используемым в доме типом коммуникаций:

• для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя,
• если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен),
• если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.

Одинаково функциональны и нижняя, и вертикальная разводки.

Правила монтажа радиатора

Прежде всего необходимо выбрать оптимальный участок для фиксации батареи. При закреплении прибора желательно выдержать расстояние до ближайшей стены не менее 5 см, высота фиксации относительно пола должна составлять не менее 2-5 см от нижнего края

Также важно, чтобы верхний край радиатора не доставал до подоконника примерно 10 см

Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз

Участок стены, который будет расположен непосредственно за вакуумным радиатором, желательно изолировать с помощью отражающего материала. Здесь могут пригодиться строительная фольга, изолон. Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз. Во время установки можно воспользоваться пробками, обычно применяемыми для алюминиевых отопительных приборов. Если стены были предварительно теплоизолированы, для монтажа оборудования нужно подобрать удлиненные кронштейны.

Последовательность установки приборов

Чтобы облегчить работу, помимо радиатора и кронштейнов желательно подготовить материалы и инструменты:

• шаровые краны,
• ударную дрель,
• рожковые ключи,
• рулетку,
• карандаш и гидравлический уровень,
• герметик, паклю,
• победитовые сверла,
• шуруповерт.

Этапы установки вакуумного радиатора:

1. При необходимости в реконструкции старой системы отопления осуществляют демонтаж батарей, выравнивают стены.
2. Создают разметку в соответствии с указанными выше рекомендациями относительно размещения оборудования.
3. Фиксируют кронштейны в заданных точках.
4. Крепят на кронштейнах секции вакуумных радиаторов.
5. Внедряют шаровые краны, укрепляя стыки с помощью герметика и пакли.
6. К кранам присоединяют магистральные трубопроводы, герметизируют соединения.

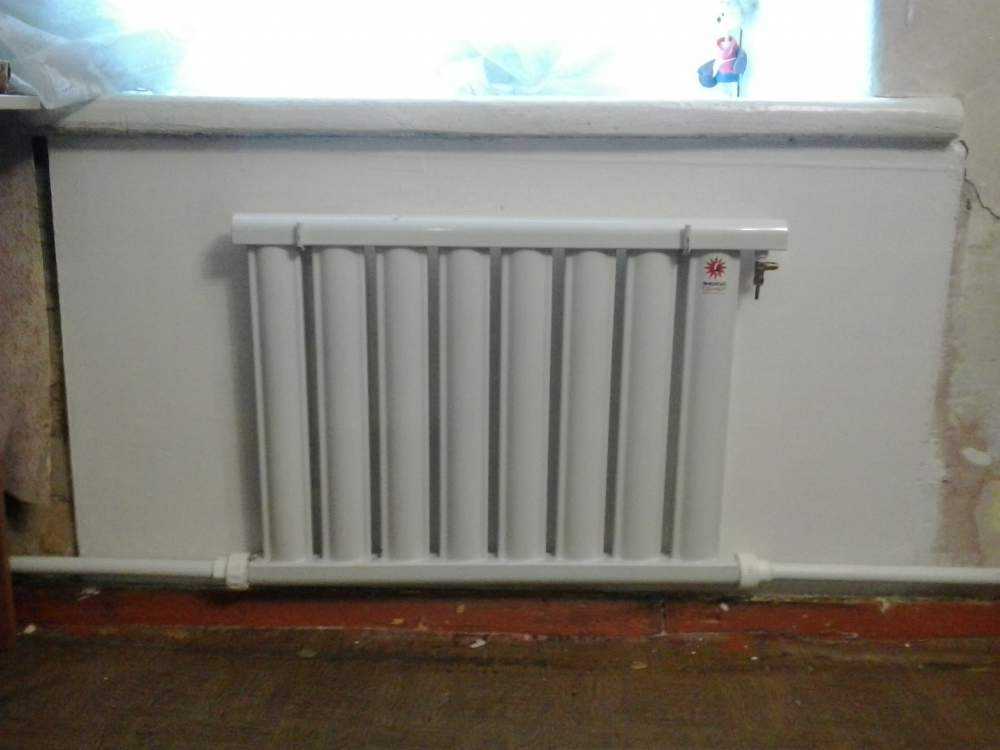

Установленный вакуумный радиатор отопления

Далее можно заполнить систему теплоносителем, чтобы проверить целостность конструкции, отсутствие протечек.

Тонкости установки своими руками

Монтировать вакуумный радиатор несложно, но чтобы обошлось без переделок, нужно усвоить несколько правил. Необходимо соблюсти рекомендации, касающиеся размещения агрегата относительно стены, пола, подоконника.

При этом дистанция между радиатором и стеной — минимум 50 мм, между прибором и полом — от 20 до 50 мм, оптимальное расстояние до тыльной стороны подоконника — 50-100 мм.

На фото показаны варианты подключения радиаторов. Следует знать, что включение в схему отопления других нагревательных приборов наряду с вакуумными снижает ее эффективность

Сам монтаж мало чем отличается от врезки в систему радиаторов других видов. Разница только в том, что вход и выход находятся внизу.

Установка вакуумного агрегата предусматривает цепочку, следующих друг за другом действий:

1. Сливают теплоноситель, демонтируют старый отопительный прибор.
2. Выполняют разметку мест установки.
3. Крепят кронштейны. Испытывают их на устойчивость, прочность.
4. Монтируют шаровые краны. Через них прибор подсоединяют к магистрали. Стыки обязательно герметизируют с применением пакли или герметика.
5. Проверяют систему на герметичность.

Чтобы улучшить теплообмен, на стену за радиатором можно поместить лист фольги. При наличии ранее выполненной теплоизоляции, придется увеличить длину кронштейнов на величину, равную толщине теплоизоляционного слоя. Если дом утеплить, эффективность системы отопления возрастет.

Лучшие производители вакуумных радиаторов

Вакуумные нагревательные устройства пока не отличаются широким ассортиментом нагревательных устройств на рынке. Среди потребителей особенным уважением пользуется продукция компании EnergyEco. Этот российский производитель использует для изготовления аккумуляторов сталь толщиной 1,5 мм. Пользователи отмечают качественное исполнение, хорошую теплоотдачу – около 170 кВт на элемент.

Рабочее давление радиатора колеблется от 0,6 до 1,3 МПа. Даже при 2 МПа устройство может работать, но 5 МПа для этого слишком много – он начинает разрушаться. Стоимость радиатора ЭнерджиЭко немалая, но спрос не уменьшается.

Производитель Forvakuum производит вакуумные устройства для стен и плинтусов. Теплопередача бревна длиной 1 м при температуре охлаждающей жидкости 50 ° C составляет 239 Вт.

Термосифонный регистр имеет низкую металлоемкость, так как его тонкостенный корпус не рассчитан на высокое внутреннее давление. При 50 ° C и использовании этанола оно составляет всего 0,027 МПа

Также на рынке можно найти радиаторы китайского производства. У них будет более низкая цена, но иногда сомнительного качества. При покупке их стоит внимательно осмотреть, проверить документацию.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

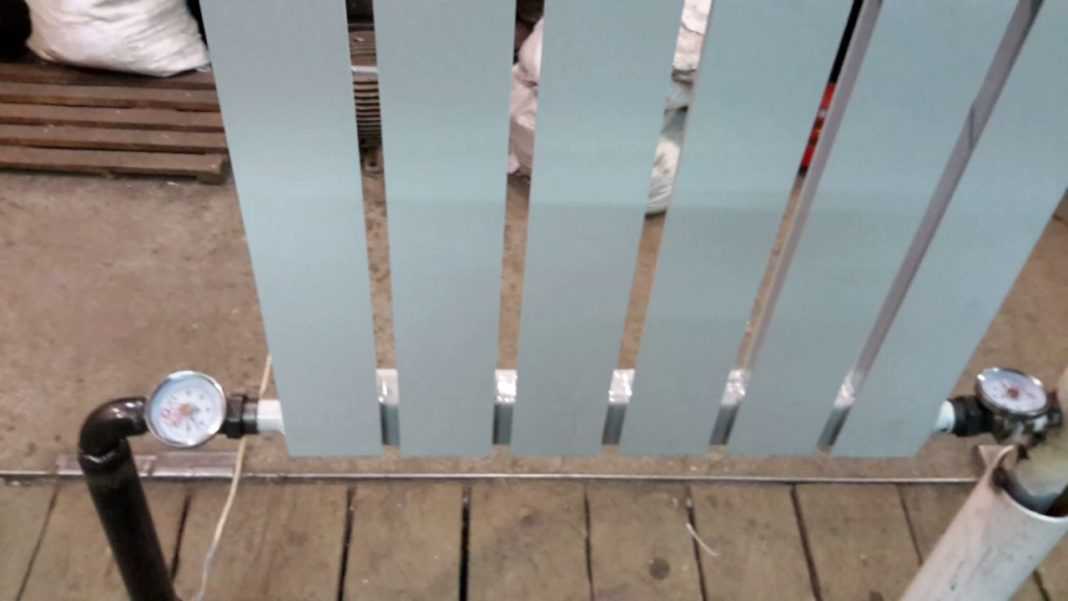

Вакуумные радиаторы отопления на практике

Решили заменить дома радиаторы на всем уже известные аллюминиевые, но придя в магазин менеджер предложил очередную новинку ЛИТИЕВО-БРОМИДНЫЙ ВАКУУМНЫЙ СУПЕРПРОВОДЯЩИЙ РАДИАТОР. Продемонстрировал его работу, залив полчайника кипятка, сразу стали горячие, рассказал о преимуществах, на первый взгляд впечатлило. Вопрос к форумчанам, кто уже использовал дома такие радиаторы, как показали себя за отопительный период, какие отзывы?

Просьба не забивать посты распросами что такое Вакуумные радиаторы отопления и т.д. Специально оставлю ссылку, краткой информации для ознакомления https://teplocel.com.ua/p896400-litievo-bromidnyj-vakuumnyj.h.

Тема создана конкретно для отзывов из практики. Спасибо за понимание!

Реакции на статью

Комментарии

Вы пишете “затраченные 300 ват могут держать радиатор в режиме 100 градусов”. Ну и что?

Если включить обычный паяльник с мощностью потребления 40 ватт, то его жало накалится и до 200 градусов. Но это не значит, что с помощью паяльника можно обогреть помещение площадью 20 кв.м.

Откуда энергия . Текст скрыт развернуть

Реакции на комментарий

Реакции на комментарий

Реакции на комментарий

1. Вакуум тепло НЕ ПРОВОДИТ. Значит вакуума в них нема. Если это действительно батарея отопления, то она просто ОБЯЗАНА проводить тепло. Тепло лучше всего проводится материалам с плотной кристаллической решёткой (металлам).

2. Литий в качестве теплоносителя применяется, но только литий -7, то есть ИЗОТОП лития. Кстати применяется в ядерных реакторах.

3. LiBr бромид лития высокогигроскопичный (хорошо впитывающий воду) на ряду с хлоридом лития LiCl применяется для осушения воздуха и других газов. Как теплоноситель не ахти.

Конструкция и принцип работы

Вакуумные радиаторы для отопления

Повторяя дословно описание прибора одним из производителей, продающего свои изделия под брендом ФОРВАКУУМ, отметим, что принцип работы вакуумного радиатора заключается в переносе тепла в замкнутом двухфазном гравитационном термосифоне. Поскольку не каждому человеку удается нормально воспринять это определение, разъясним все более простым языком.

Итак, внешне нагреватель напоминает простой стальной радиатор, где две горизонтальных трубы прямоугольного сечения связаны множеством вертикальных перемычек из круглых или прямоугольных труб. С двух сторон нижней перемычки предусмотрены патрубки для присоединения трубопроводов с теплоносителем, верхняя горизонтальная труба заглушена с обоих концов. Второй вариант – это вакуумный радиатор отопления со встроенными в нижнюю перемычку электрическими нагревателями (ТЭНами).

Внутри устройство вакуумного радиатора в корне отличается от обычных батарей, разве что отдаленно смахивает на конструкцию биметаллических приборов отопления. Сквозь нижнюю горизонтальную перемычку пропущена труба круглого сечения для протока теплоносителя, остальное внутреннее пространство герметизировано и заполнено специальной жидкостью – рабочим телом. Обычно это – литиево-бромидный раствор или этанол.

Для повышения эффективности процесса теплообмена из пространства, где находится рабочее тело, по понятным причинам откачан воздух, причем создано отрицательное избыточное давление, близкое к вакууму. Рабочая жидкость, находясь в таких условиях, готова закипеть при температуре всего 35 ºС, что она и делает, отбирая большое количество теплоты для парообразования от проходящего по трубе теплоносителя. Отсюда и появилось название — вакуумные низкотемпературные радиаторы.

Далее, образовавшийся пар устремляется в верхнюю часть батареи. Там от контакта с более холодной металлической поверхностью рабочее тело снова переходит в жидкое состояние, передав стальным стенкам большое количество теплоты (энергия конденсации).

Металл нагревается и прогревает окружающий воздух, а внутри конденсат по стенкам труб стекает обратно вниз, за новой порцией энергии. Нагреватели, изготовленные в другом исполнении — это электрические вакуумные радиаторы со встроенными ТЭНами, чья задача – с помощью электроэнергии нагревать и испарять рабочее тело напрямую и таким способом преобразовывать электричество в тепло.

Напрашивается вывод о том, что изложенный принцип действия предусматривает введение в процесс теплообмена дополнительного посредника с целью повышения его эффективности.

Верить ли , расхваливающей вакуумные приборы отопления

Постараемся подойти к этому вопросу максимально скрупулезно и объективно, беря за основу только доказанные факты. При этом рассмотрим каждое из указанных производителем достоинств данных радиаторов. Итак, начали.

1. Постоянно рекламируется характерное для вакуумных радиаторов молниеносное время прогревания. Хорошо, допустим. Однако вовсе не так быстро прогреется весь дом. Ведь в нем находится не один лишь воздух, но и стены, внутренние перегородки с мебелью, потолок с полом. На их нагрев нужно определенное время

И поэтому совсем не так важно, минуту или пять будет греться сам радиатор

2. Теперь о малом количестве теплоносителя, что якобы весьма экономично. Вот только вопрос – где именно проявляется эта экономия

Если в центральной системе отопления, то это сущий блеф – здесь не так важно, больше горячей воды протечет по трубам или меньше. Если же взять загородный дачный домик, то и в нем экономия под вопросом, учитывая то, что те же современные панельные радиаторы тоже требуют не столь много теплоносителя

3

В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает. Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами

3. В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает . Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами.

4. Еще два жирных плюса, которыми козыряют изготовители. Это невозможность засорения радиаторов и отсутствие коррозии. Пожалуй, для автономных систем отопления эти плюсы вряд ли окажутся такими уж жирными. Если горячая вода в отоплении чистая, ее уровень кислотности соответствует нормам, а из системы она не сливается, то никакой коррозии и не будет. И засорам взяться неоткуда.

5. Насчет низкого гидравлического сопротивления, якобы резко уменьшающего статью расходов на отопление, скажем так. Для централизованного отопления непонятно вообще, чьи расходы имеются в виду. Разве что хозяев котельных, сотнями километров перегоняющих тонны горячей воды. Получается выгода может быть только при использовании в автономной системе отопления и это еще вопрос может ли она быть. А для автономной системы в своем доме многие используют естественную циркуляцию теплоносителя, так что вопрос этот неактуален.

6. Следующим пунктом будет экономия энергии вдвое, а то и вчетверо. С этим ошибочка вышла, так как закон сохранения энергии по-прежнему действует. Радиаторы, даже самые инновационные, не могут вырабатывать энергию. Они только передают ее, и об экономии говорить не приходится. Сколько тепла затрачено, столько должно быть и восполнено – только так.

7. Теперь коснемся теплоотдачи вакуумных трубок, которая, как показывают сертификаты изготовителей, не является стабильной. Этот показатель может иметь отклонения до 5 процентов в большую и меньшую сторону. Оказывается, это и от скорости воды в системе отопления зависит, и от ее температуры. Так что вряд ли можно автоматику к такому радиатору приспособить. А два радиатора с равным количеством секций могут иметь разные параметры.

8. Отдельно скажем о системах отопления в частных домах, где вода циркулирует естественным образом. Тут важен гидравлический напор, создающийся за счет разницы высоты горячей воды в котле и радиаторе. Так вот, у приборов вакуумного типа эта высота значительно меньше, поэтому в такой системе они работают с проблемами.

9. Теперь представим, что в корпусе радиатора появилась трещина. Даже если она крохотная, о вакууме можно забыть. Уйдет он безвозвратно, и восстановится нормальное атмосферное давление. А оно, в свою очередь, приведет к повышению точки кипения теплоносителя. Результат окажется плачевным – либо жидкость почти не будет испаряться, либо пар вовсе не появится. Короче, радиатор греть перестанет.

10. Кстати, эта чудесная (по заверению продавцов и рекламщиков) литиево-бромидная жидкость к тому же еще и ядовита, оказывается. Поэтому то, что радиаторы при утечке теплоносителя станут холодными, только полбеды. Хуже, если батарея прохудиться, например, ночью, отравив спящих жителей квартиры.

Так что, пожалуй, не всегда стоит верить , такой убедительной на первый взгляд.

Схемы по типам подвода теплоносителя

Радиатор будет эффективно работать, если теплоноситель равномерно распределяется по всем секциям.

Теплая и холодная вода отличается плотностью. Нагретый теплоноситель всегда стремится вверх. В системе его вытесняет холодная более плотная вода. Эта особенность учитывается при подводе теплоносителя к батареям.

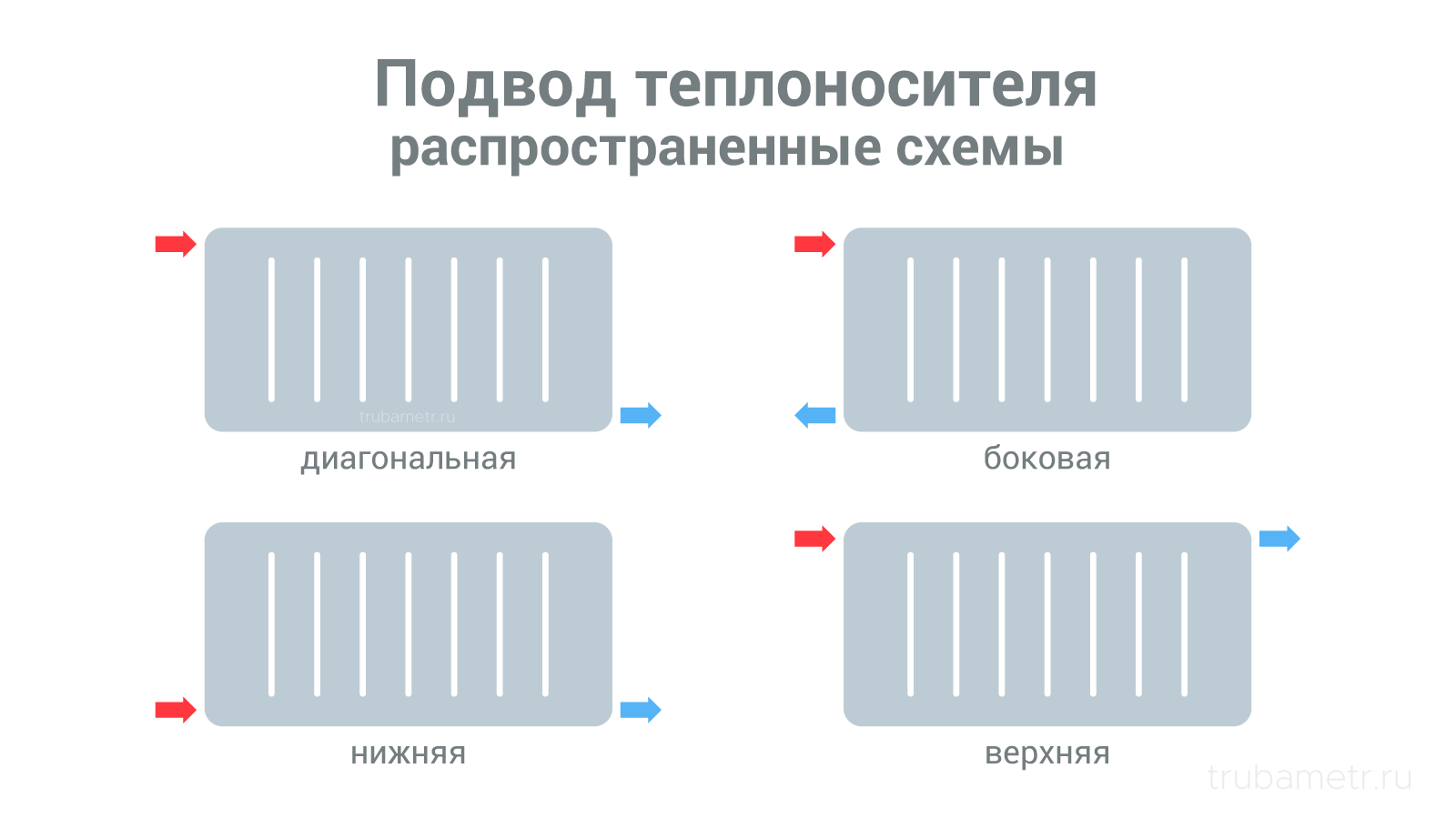

Подвод теплоносителя схемы

Верхняя подводка

В каждом радиаторе имеются вертикальные каналы, соединяющие горизонтальный верхний и нижний коллектор. Наличие этих элементов позволяет теплоносителю циркулировать в приборе.

При верхней подводке нагревается в основном только верх батареи. Чтобы предотвратить такой эффект после первого ребра по ходу движения теплоносителя устанавливается перемычка. Поэтому нагретая вода сначала опускается в нижний коллектор.

Потом проходит по всем секциям радиатора и попадает в обратный трубопровод. В результате верхняя подводка превращается в диагональный способ подключения батареи.

При отсутствии перемычки в радиаторе подающая труба подключается в верхней части, а обратная в нижней точке с противоположного торца батареи. Этот вариант называется диагональной обвязкой.

Нижняя подводка

Это самый простой способ обвязки. Схема предполагает установку котла в подвале или на цокольном этаже. От теплогенерирующего агрегата главный трубопровод выводится на чердачное помещение, где монтируется расширительный бак. От емкости прокладывается стартовая магистраль, но не ниже 1,5 м до первого радиатора.

Подача и обратка подключаются к батареям в нижних точках с противоположных сторон. Все радиаторы в системе соединяются с трубопроводами по такой же схеме и устанавливаются последовательно.

При установке теплового контура с естественной циркуляцией трубы прокладываются под уклоном. Последняя батарея обязана располагаться выше котла. Перепад высот между конечным радиатором и теплогенерирующей установкой не должен превышать 3 м.

Выполняется подключение:

• циркуляционного насоса;
• байпасов;
• запорных вентилей;
• кранов Маевского.

Насосное оборудование работает от электричества. При его отключении циркуляция теплоносителя возможно только естественным способом. Поэтому трубопроводы лучше прокладывать под уклоном.

Принцип работы: конвекция vs. излучение

Принцип работы радиатора отопления является крайне простым. Вода, которая уже нагрета до необходимой температуры, из котла идет в помещение при помощи труб. Затем она попадает в отопительные приборы, которые и нагревают воздух в помещениях вашего дома.

Конвективный радиатор отопления

Стоит отметить, что если тепло передается конвекционным способом – это ускоренный нагрев воздуха, который протекает через поверхность обогрева, то такой прибор отопления будет носить название конвектора. Если же тепло передается излучением, то есть, нагревание окружающего воздуха производится поверхностью, которая имеет повышенную температуру и теплоемкость, то это будет радиатор.

Рассматривая то, как устроена батарея отопления, стоит отметить, что для того чтобы быстро прогреть помещение, больше подойдет конвектор. Однако такая батарея отопления в разрезе имеет один недостаток – вследствие прохождения активной конвекции в воздух идет много пыли, что не самым лучшим образом будет сказываться на здоровье присутствующих людей. Именно поэтому конвекторные батареи применяются только там, где проблемные места отопительной системы. К примеру, для создания воздушной завесы в помещении с большой площадью остекления, там, где обычные приборы не смогут поместиться по размерам.

В независимости от того, какая температура в батареях отопления, они будут отдавать примерно 60 процентов тепла излучением теплоэнергии, остальная же часть будет отдаваться конвективным способом. Так, достигается минимум конвекции горячего воздуха и хорошо греются те объекты, которые находятся в помещении. В этом плане можно отметить, что то, как работает батарея отопления, подобно системе теплый пол.

Конвекторы или «внутрипольные» радиаторы отопления
