Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм

PN10

PN20

PN30

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

16



10,6

2,7



20

16,2

1,9

13,2

3,4

13,2

3,4

25

20,4

2,3

16,6

4,2

16,6

4,2

32

26

3

21,2

5,4

21,2

3

40

32,6

3,7

26,6

6,7

26,6

3,7

50

40,8

4,6

33,2

8,4

33,2

4,6

63

51,4

5,8

42

10,5

42

5,8

75

61,2

6,9

50

12,5

50

6,9

90

73,6

8,2

6

15



110

90

10

73,2

18,4



Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;

  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

  • 6,3 кВт – 16,6 мм (25 мм);

  • 11,5 кВт – 21,2 мм (32 мм);

  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Свойства полипропилена

Хотя полипропилен наименее плотный из всех пластмасс, он более стоек к истиранию, лучше переносит нагревание, размягчаться начинает только при 140°C, химически стоек, почти не трескается в результате коррозии. Материал пластичный. При нагрузках, не превышающих предельные, он растягивается, а потом возвращается в прежнюю форму без каких-либо изменений в свойствах и характеристиках. Так что действительно неплохой и безопасный вариант. Из полипропиленовых труб делают трубопроводы на пищевых предприятиях.

Дополнительный плюс — полипропиленовые трубы легко соединяются — они свариваются. А вообще, из полипропилена делают не только водопроводы и отопление. Этот материал могут использовать как каркас для теплиц, дачной мебели и кучи других полезных вещей.


Как видите, диаметры полипропиленовых труб разные. И это еще далеко не все. Есть еще до 1600 мм

Недостатков у полипропилена два: большое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ лучи и свет, добавляют стабилизаторы. Для уменьшения теплового расширения делают армированные трубы. Но даже с армированием увеличение остается большим и в трубопроводах обязательно надо ставить компенсаторы.

Еще один недостаток полипропиленовых труб — они становятся хрупкими при низких температурах. Некоторые виды начинают крошиться при -5°C, другие при -15°С. Так что наружные трубопроводы из полипропилена требуют защиты от ультрафиолета и утепления. Поэтому, наверное, их предпочитают закапывать.

Нормативные документы

На трубе помимо ГОСТ-тов могут присутствовать различные DIN и ISO – стандарты других стран, в частности тех, откуда родом
бренд. Это совсем не означает, что труба с европейскими стандартами произведена в европе – сейас много товаров делается
в Китае, под европейскими торговыми марками. В целом же, если труба поставляется в Россию, то она должна соответствовать
ряду ГОСТ-тов (ссылки в конце).

Зачастую на прилавках магазинов продаются трубы, которые вообще не соответствуют ГОСТ-ам – здесь можно лишь посоветовать
обращать внимание на эти моменты и не доверять качеству такого товара. Иногда на трубах встречаются надписи на английском
языке “только для отопления, не для питьевой воды” – видимо из пластика выделяются вредные вещества, которые противопоказаны
для питьевой воды

Поэтому рекомендуется переводить непонятные надписи.

Ну и напоследок расшифруем надпись на трубе из первого фото: PP-ALUX PP-R100/AL/PP-R100 32×5,4 PN25 SDR6/S2,5 CLASS5/9 BAR ГОСТ Р 53630-2015.
Это труба, армированная алюминиевой фольгой, три слоя: полипропилен рандомсополимер снаружи и внутри, фольга посередине. Наружный диаметр трубы 32 мм.
с толщиной стенки 5,4 мм. Труба может 50 лет эксплуатироваться на холодной воде с давлением 25 бар. Отношение диаметра к толщине стенок 6, размерная серия 2,5.
Труба может длительно эксплуатироваться при всех 5 классах с давлением до 9 бар (у 1,2,3 и 4 классов давление больше, нужно смотреть документацию). Изделие
соответствует всем параметрам из ГОСТ Р 53630-2015.

ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем
водоснабжения и отопления. Общие технические условия

ГОСТ Р 53630-2015 Трубы напорные многослойные для систем водоснабжения и отопления.
Общие технические условия

ГОСТ ИСО 4065-2005 Трубы из термопластов. Таблица универсальных толщин стенок (с Поправкой)

<?php echo rating_bar(’28id’,5); ?>

Как сделать переход со стальной трубы на полипропилен

Рано или поздно каждый из нас сталкивается с ремонтом систем канализации, водопровода и отопления. В большинстве случаев замена труб производится частично, тогда участки старых металлических конструкций заменяются современным синтетическим материалом

При этом важно, чтобы соблюдалось соответствие диаметров полипропиленовых и стальных труб, благодаря чему трубопровод сохранит первоначальные характеристики. Как это сделать, расскажет данная статья

Стыковка разнородных материалов

Соединение пластмассовых и металлических труб происходит по следующим причинам.

  1. В новом строительстве участвуют разные организации. Одни подводят теплотрассы, другие прокладывают канализацию, третьи – водопровод и т.д. При этом необязательно, что все монтируемые трубопроводы состоят из одинакового материала.
  2. Плановая замена бытовых коммуникаций. Производится она, когда старые металлические конструкции заменяются новыми. Чтобы не выселять жильцов и не ставить дом на капитальный ремонт, проще произвести локальное соединение стальных элементов с полипропиленовыми.
  3. Текущий ремонт. Потребность в нем возникает по причине поломки старых сетей. Сегодня вряд ли кто-то бросится в поиски новых чугунных труб, ведь их проще заменить пластиковыми.
  4. Индивидуальный ремонт. Иногда владелец жилья по собственной инициативе делает переход со стальной соседской трубы на полипропилен в собственную квартиру.

На заметку! Выбор полимерных труб не всегда считается оправданным, ведь если они пролегают под проезжей частью или проходимым участком, то при постоянном давлении мягкий материал быстро придет в негодность.

Виды соединений

Независимо от материала, из которого изготовлены пластиковые трубопроводы, соединение с металлическими участками выполняется следующими способами.

  • Резьбовым соединением. В данном случае элементы с диаметром не более 40 мм соединяются с помощью специальных фитингов. С одной стороны на них находится резьба, которая предназначается для стыковки с металлическими деталями. С другой стороны муфта имеет гладкую поверхность, которой она сваривается с полимером.
  • Фланцевым способом. Так совмещаются крупногабаритные конструкции большого диаметра. С помощью фланцев, которые выпускаются разных размеров, можно без особых сложностей собирать и разбирать соединения.

Остановимся на каждом из способов, как соединить стальную трубу с полипропиленовой, подробно.

Резьбовые фитинги

Фитинги помогают изменить направление трубы, сделать поворот или обойти сложный участок сети. Делается работа в такой последовательности:

  1. Открутите муфту на месте существующего стыка, если его нет, то разрежьте стальную трубу в нужном месте. Во втором случае придется нарезать резьбу специальным инструментом.
  2. Очистите резьбу и покройте ее герметиком в один-два слоя.
  3. Накрутите фитинг, причем, делайте это без инструментов ручным способом.
  4. Приварите пластиковый участок трубопровода к гладкой стороне фитинга.

Применение фланцев

Замена стальных труб на полипропиленовые трубы осуществляется также с помощью фланцев. В результате получается разъемный стык, благодаря которому обеспечивается доступ до нужного участка магистрали. Соединительные элементы в данном случае могут быть:

  • свободными с опорой на прямой бурт;
  • свободными с опорой на конусный бурт;
  • клиновым соединением.

Пластик с металлом обычно стыкуется свободными фланцами с опорой на прямой бурт. Чтобы избежать проблем на будущее, нужно воспользоваться таблицей соответствия диаметров стальных и полипропиленовых труб.

Обратите внимание! Перед началом работ обязательно проверьте детали, нет ли на них заусениц, иначе пострадает пластиковый участок стыка. Дальше действуйте в таком порядке:

Дальше действуйте в таком порядке:

  1. Сделайте ровный аккуратный срез на месте будущего стыка.
  2. Наденьте на конец трубы фланец.
  3. Укрепите конструкцию резиновой прокладкой так, чтобы она заходила на срез не более 8-10 мм.
  4. Наденьте фланец на прокладку, после чего надежно закрепите конструкцию с другим фланцем с помощью болтов.

Важно! Болты затягивайте равномерно и не слишком туго, чтобы они не повредились и стык со временем не потек. Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены

Успехов!

Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!

Категории полипропиленовых изделий

Выделяют такие категории изделий:

  • PN10: имеют тонкие стенки, предназначены для холодного водоснабжения температурой до 20 °С (возможно повышение до 45 °С) при давлении 1 тыс. кПа;
  • PN20: универсальные, предназначены для горячих трубопроводов с температурой до +80 °С при давлении 2 тыс. кПа;
  • PN25: армированные фольгой из алюминия, предназначены для водоснабжения, отопления температурой до +95 °С при давлении 2500 кПа;
  • канализационные полипропиленовые коммуникации и фитинги;
  • трубы, армированные стекловолокном: применимы для всех систем.

Полипропиленовая труба отличается небольшим весом при достаточно высокой прочности, максимальной простотой монтажа, для которого используются специальные фитинги, гладкостью поверхности, отличными гидравлическими свойствами, устойчивостью к механическим нагрузкам. Армированные коммуникации применимы в сетях с очень высокими температурами.

Подбор диаметра труб по заданной скорости теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 80/60)

Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.

В системе отопления есть свой завод, который производит тепло — это котел. Роль дорог играют трубопроводы. Теплоноситель — чаще вода, «везет» тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. «Разгрузившаяся» остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.

Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.

Какое количество тепла может пропустить та или иная труба?

Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.

С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 75/60)

А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.

Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 — 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.

В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.

В левом столбце вы видите тепловую нагрузку. Вверху — наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.

Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.

Рассмотрим использование данных из таблицы на примере.

Пример подбора диаметра труб.

Предположим, у нас есть частный двухэтажный дом общей площадью 380 м 2 с тепловыми потерями 38000 Вт.

Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором — 18000 Вт.

Тепловой режим взят 80/60. (80 о С — подача; 60 о С — обратка)

В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).

Левая ветка первого и второго этажа

Правая ветка первого и второго этажа

Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?

Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.

Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.

Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?

Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая — 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?

Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.

Как видим, нужно использовать 32 трубу и для первого и для второго этажа.

В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.

Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.

Для второго этажа — 18000 / 2 = 9000 Вт.

Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.

Итак, были выбраны трубы диаметром 25 мм.

Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.

Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.

На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.

Выбор полипропиленовых труб

Основные виды

Трубы из полипропилена изготавливаются из полипропилена различного типа. Определить, что за изделие, можно по маркировке:

  1. Труба типа рр изготавливается из термопласта. Поэтому такие трубы можно варить. Они обладают достаточной жесткостью и соединяются фитингами посредством неразъемных соединений. Такая труба способна выдержать рабочую температуру в 70 градусов С и имеет диаметр от 16 до 125 мм.

Полипропиленовые трубы с нанесенной на них маркировкой для определения типа

  1. Полипропиленовая труба типа ррh производится из гомопропилена. Такие трубы подходят:
    • для вентиляционных магистралей;
  2. для установки холодного водоснабжения;
  3. для промышленных трубопроводов.
  1. Трубы типа ppb делают из блоксополимера. Их лучше всего использовать для установки центрального и автономного отопления в доме. Подходят они и для устройства теплых полов, и для холодного водоснабжения.
  2. Трубы типа ррr отличаются повышенной теплостойкостью, прочностью и стабильностью формы. Их используют для подачи холодной и горячей воды, в системах отопления. Они способны выдержать температуру до 95 градусов С. Вы можете быть уверены в том, что не течет полипропиленовая труба данного типа даже в случае очень высокой механической нагрузки.

Основные правила

При монтаже полипропиленовых труб необходимо правильно осуществить их соединение друг с другом. Соединяют сегменты полипропиленовых труб с помощью фитингов. Сегодня такие изделия представлены в большом ассортименте. С их помощью монтаж занимает совсем немного времени. Производится нарезка трубы с помощью специальных инструментов и последующее соединение сегментов через фитинги.

Также можно использовать пайку труб. Такой способ соединения занимает немного больше времени, чем соединение с помощью фитингов, но само соединение получается более надежным и герметичным.

Соединение полипропиленовых труб

Полипропиленовые трубы соединяют с помощью специального паяльника. Это дешевый инструмент, который можно не только купить, но и взять в аренду сегодня. Он не требует специальных профессиональных навыков и удобен в использовании.

Единственное о чем необходимо помнить, работая с ним, это то, что в ходе сваривания не должен меняться диаметр полимерной трубы. Для этого нельзя перегревать трубу или фитинг во время пайки. Особенно тщательно требуется соединять трубы большого диаметра.

Для того чтобы избежать заплавки полипропиленовой трубы, нужно провести простой тест: подуть в нее. Если воздух идет хорошо, то соединение прошло качественно. Если приходится прикладывать определенные усилия, дуя в трубу, то значит труба заплавилась.

Особенности применения полипропиленовых труб для системы отопления

Полипропиленовые трубы подходят не только для горячего и холодного водоснабжения. Их можно установить и на системе центрального или автономного теплоснабжения. Они позволяют существенно снизить стоимость монтажных работ при замене старой системы отопления. Ведь сами металлические трубы стоят не более 30% от общей стоимости замены старой отопительной системы. Остальные деньги уходят на оплату труда сварщиков и монтажников.

При замене старой системы отопления монтаж полипропиленовых труб будет самым экономным вариантом ремонта. Поэтому если вы решили провести ремонт системы отопления в своем доме собственными силами, то лучше всего использовать именно полипропилен. Для монтажа потребуются сами трубы, специальный паяльник и немного терпения и аккуратности с вашей стороны. Стоит отметить, что замена металлических труб на полипропиленовые будет осуществлена в максимально короткие сроки.

Профессиональный монтаж полипропиленовых труб

Категории полипропиленовых изделий

Выделяют такие категории изделий:

  • PN10: имеют тонкие стенки, предназначены для холодного водоснабжения температурой до 20 °С (возможно повышение до 45 °С) при давлении 1 тыс. кПа;
  • PN20: универсальные, предназначены для горячих трубопроводов с температурой до +80 °С при давлении 2 тыс. кПа;
  • PN25: армированные фольгой из алюминия, предназначены для водоснабжения, отопления температурой до +95 °С при давлении 2500 кПа;
  • канализационные полипропиленовые коммуникации и фитинги;
  • трубы, армированные стекловолокном: применимы для всех систем.

Полипропиленовая труба отличается небольшим весом при достаточно высокой прочности, максимальной простотой монтажа, для которого используются специальные фитинги, гладкостью поверхности, отличными гидравлическими свойствами, устойчивостью к механическим нагрузкам. Армированные коммуникации применимы в сетях с очень высокими температурами.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

  • на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
  • трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
  • трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
  • широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

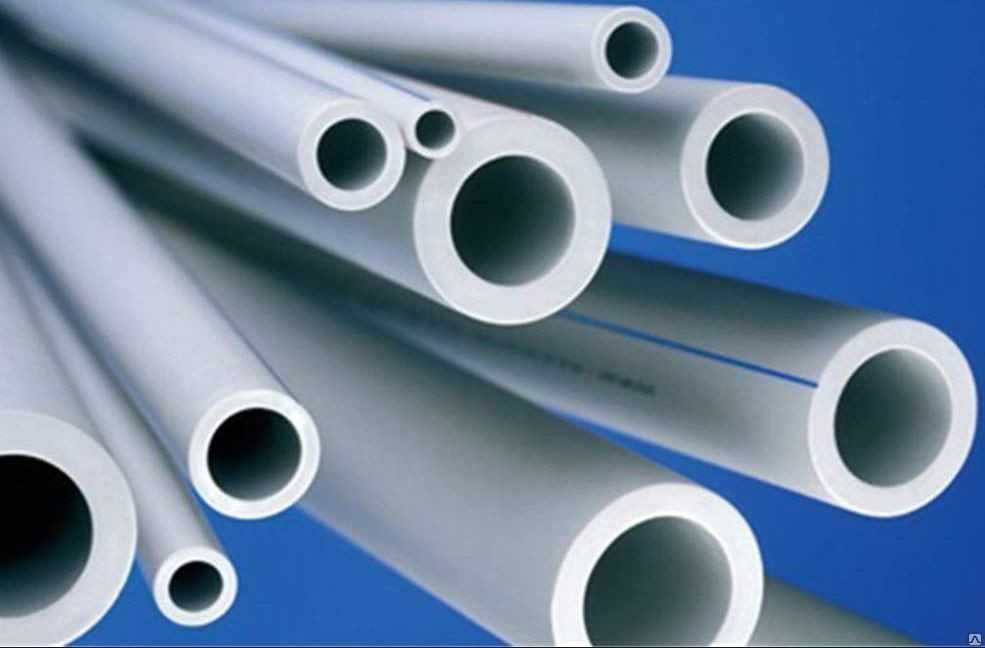

  • трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
  • средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
  • 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

  • внутренний. Это главная характеристика для подбора соединительных фитингов;
  • наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

  • d – искомый внутренний диаметр;
  • Q – величина теплового потока в кВт;
  • V – средняя скорость теплоносителя в метрах в секунду;
  • dt – температурный диапазон;
  • sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

  • рулетка;
  • ножницы для разрезания полипропилена;
  • сварочный электроприбор;
  • уголки;
  • муфты;
  • краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Преимущества полипропиленовых труб

  • Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
  • Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
  • Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

  1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
  2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
  3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой кодОбозначение

PN10

Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.

PN16

Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.

PN20

Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.

PN25

Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

  1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
  2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
  3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
  4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
