Устройство теплого пола в деревянном доме

Теплый водяной пол — особенности

Конструкционная основа водяного пола — это трубки с теплоносителем (чаще всего, с водой).

Монтаж системы своими руками в ванной комнате или во всем частном доме заключается в креплении элементов с теплоносителем к полу, а затем к подключению этих трубок к отопительному агрегату.

Для водяного теплого пола в частном доме могут использоваться следующие типы труб:

  • пластиковые либо металлопластиковые;
  • шовные или бесшовные;
  • металлические, в том числе медные — самые дорогие, а потому редко используемые.

Чаще всего для систем водяного теплого пола в частном доме используются такие материалы, как бесшовный металлопластик.

Различаются не только материалы труб, но и устройства, с помощью которых проводится укладка и крепление трубопровода водяного пола в частном доме.

Видео:

https://youtube.com/watch?v=IfJHyCqZIu8

Выделяют 4 разновидности крепежа, позволяющего зафиксировать водяные трубы на полу.

Использование кронштейнов для крепления металлопластиковых труб к стене. Метод старый и дешевый, вполне подходящий для реализации своими руками.

Система типа Rail представляет собой пластиковую рельсу с направляющим, где потом будут защелкиваться трубы. Устройство выполняется с самоклеящимся основанием, так что его монтаж в частном доме не составит труда.

Если же крепить таким образом трубы в ванной, то нужно обеспечить идеальную гидроизоляцию.

Крепеж Tacker — элементы теплого водяного пола закрепляются на специальной подложке скобами.

Подложка реализуется в рулонах и имеет метровую ширину и толщину 20-50 мм.

Популярный способ — система Profil. Требует укладки теплоизоляционного слоя во всем частном доме.

Особенности этой теплоизоляции в том, что на ней уже закреплены небольшие выступы, по которым и монтируется труба.

Если вы решили сделать монтаж водяного пола внутри цементной стяжки, то не забывайте, что она может быть установлена только сверху на бетонном основании, выполненном на грунте.

В этом случае — создается многослойный «пирог» — основание, теплоизоляционный слой, арматурная сетка для армирования, трубы водяного пола, подложка и собственно декоративное покрытие.

Однако чаще всего электрический теплый пол в деревянном доме монтируется без стяжки, особенно если речь идет о втором этаже.

Ведь деревянные перекрытия почти всегда облегченные, а значит, даже самая тонкая стяжка гарантированно обеспечит колоссальную нагрузку.

Поэтому, при монтаже своими руками, нужно все сделать для того, чтобы избежать этой тепловой «зебры».

Укладка трубок должна будет проводиться в соответствии со следующими рекомендациями:

  • водяные трубы должны укладываться с минимальным шагом. Однако монтаж конструкций все равно должен проводиться с учетом шага половых перекрытий;
  • теплый водяной пол устраивается с дефлекторами (отражающими поверхностями), которые помещаются под трубки.

Вы можете не выполнять теплоизоляцию под комнатой, которая находится на втором этаже — ведь в этом случае теплопотери будут переходить на первый этаж, нагревая потолок.

Исключение можно сделать только в ванной, ведь к этому помещению предъявляются повышенные требования комфортности.

А для того, чтобы деревянный пол без стяжки в частном доме прогревался равномерно, потребуется укладка фольгированной подложки в верхней части «пирога» — именно эта часть будет нагреваться от труб водяного пола, а затем равномерно распределять тепло по древесине.

Можно производить монтаж труб водяного теплого пола и внутри перекрытий — тогда в лагах выполняются пропилы и отопительные элементы укладываются в них змейкой.

Также возможен вариант, когда укладка водяного пола на черновой пол, смонтированный с 20-мм зазором.

В образованные пазы помещается металлический профилированный лист, затем — трубы теплого пола, а потом уже производится монтаж подложки и можно сделать декоративное покрытие своими руками.

Виды и форма выпуска

Выпускают четыре основных вида перлита для обустройства теплоизоляции. Материал отличается формой впуска и способом применения. Каждый тип утеплителя имеет свои преимущество и технические характеристики.

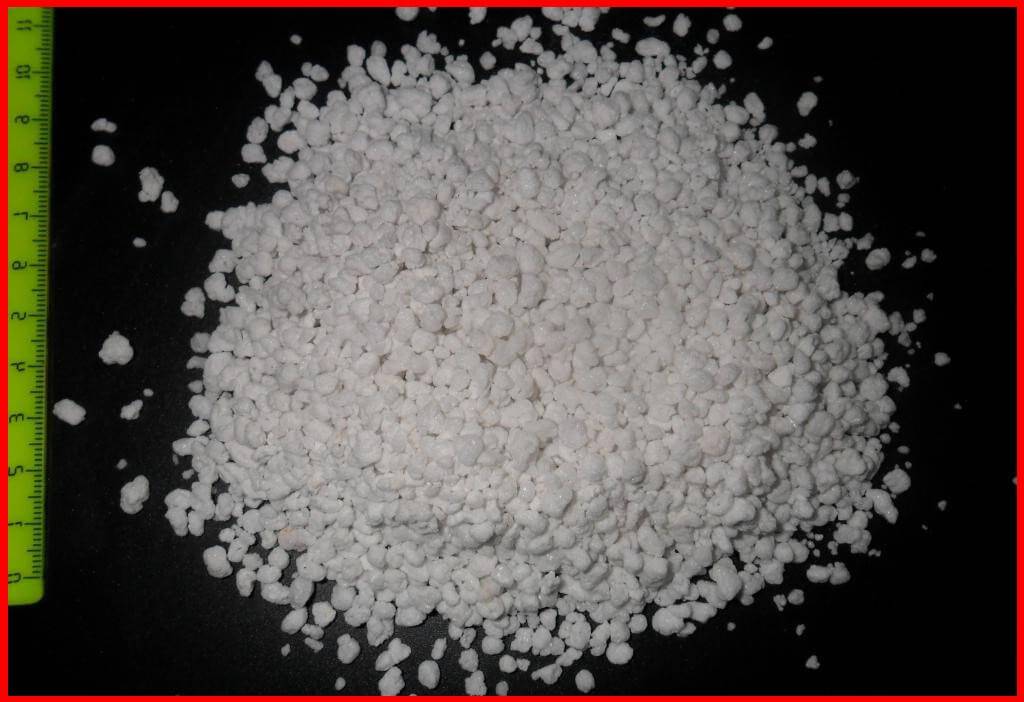

Засыпная изоляция

Материал представляет собой перлитовый песок, который используют для заполнения пустот между стеной и отделкой или прослоек в кирпичной кладке. Такой утеплитель позволяет полностью заполнить все щели и проемы, обеспечивая надежную теплоизоляцию.

Песок из перлита часто используют для выравнивания полов. Он достаточно легкий и совершенно не создает дополнительной нагрузки конструкциям. Поэтому использовать его можно для любых построек. Утепление мелкозернистым сыпучим перлитом позволяет снизить уровень тепловых потерь более чем на 40 процентов.

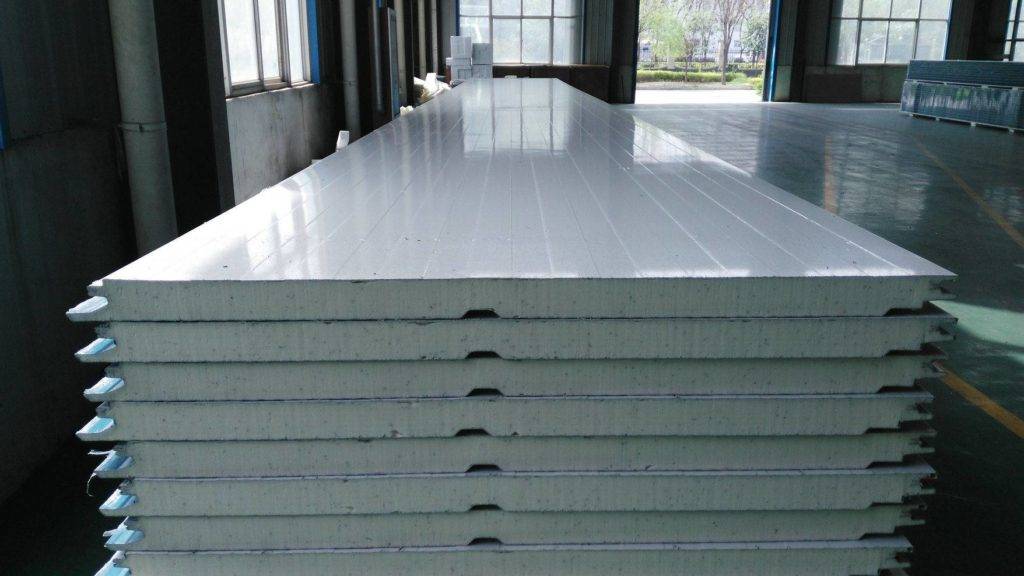

Плиты

Перлитовый теплоизоляционный материал в форме плит относится к самым востребованным строительным изделиям. Такой вид утеплителя удобен при возведении различных больших конструкций.

Чтобы придать материалу необходимые качества при изготовлении плит используют разные типы связующих веществ – цемент, глину, жидкое стекло, известь битум или полимеры. В основном формированный перлит применяется для внутреннего утепления. Это обусловлено высокой гигроскопичностью материала. При внешнем утеплении требуется обеспечение надежной гидроизоляции.

Перлитовые плиты

Особой популярностью пользуются перлитобетонные плиты. Помимо вспученного перлита в их состав входит песок вода и портландцемент. Прочность материала зависит от соотношения компонентов. Готовые блоки из перлитобетона отличаются большим размером и небольшим весом. Одно изделие способно заменить три кирпича. Использование такого материала позволяет обеспечить не только прочность конструкции, а также снизить тепловые потери.

Кровельные модели

Для утепления и обеспечения гидроизоляции крыш широко используется битумоперлит. Такой кровельный материал позволяет создать надежное и достаточно прочное защитное покрытие. Его показатель теплопроводности составляет всего 0,067 Ватт/м°C.

Битумоперлит обладает высокими техническими характеристиками. Благодаря своей гибкости материал легко наносится слоям на любые конструкции крыш. Перлитовый утеплитель на основе битума относится к негорючим и безопасным в применении теплоизоляционным изделиям с высокой износостойкостью.

Сухие материалы

Перлит широко используется в строительных сухих смесях. Его добавляют для улучшения характеристик гипсовых, известковых или цементных составов. Такой материал широко применяют при приготовлении затирки для швов, шпаклевки и клеевых растворов. Довольно часто сухие самовыравнивающиеся перлитовые смеси практикуют при обустройстве полов.

Особым спросом пользуется штукатурка из перлита. Ее технические характеристики намного превосходят обычные составы для отделки поверхностей. Независимо от степени зернистости перлитовая штукатурка имеет небольшой вес, что особенно ценится при обустройстве фасадов.

Материал огнеустойчив, не подвергается гниению и хорошо переносит самые низкие температуры воздуха. Перлитовая штукатурка имеет высокую адгезию и подходит для любых видов поверхностей. С помощью такой отделки можно создать качественную звукоизоляцию и надолго сохранить тепло внутри помещения.

Монтаж электрического теплого пола

Правильно смонтировать электрический теплый пол на деревянный пол можно по двум разным технологиям:

  • На сплошное основание (некоторые хозяева используют доски, другие — листы фанеры). Вариант монтажа отличается простотой, при необходимости выполняется собственными руками. Но он не используется для монтажа кабельных или стержневых элементов.
  • Между лагами из дерева с последующей обшивкой нижних балок финишной отделкой. Метод, судя по видео-инструкциям, позволяет установить нагреватели любого типа.

Рассмотрим в этой статье алгоритм установки пленочных нагревателей на сплошной пол:

  1. Смонтировать на перекрытие гидроизоляцию, уложить утеплитель между лагами, а затем постелить слой материала, который обладает свойством отражать тепловую энергию и, плюс к этому, является теплоизолятором. Чаще всего в частных домах используют вспененный листовой полистирол, покрытый алюминиевой фольгой.
  2. Уложить на подложку нагревательные пленочные элементы, соединить маты в соответствии с инструкцией, а затем вывести провода к регулятору температуры и распределительной коробке. Если для обогрева используются кабельные маты с покрытием фольгой, укладка теплоизолятора с отражателем не требуется.
  3. Закрыть лаги фанерой или досками, обеспечив воздушную прослойку сверху над инфракрасными матами на уровне 30 мм. Последняя необходима для нормальной циркуляции воздуха.
  4. Включить систему на 14 суток, а за 1-2 дня до монтажа финишной отделки снизить температуру нагрева до +18⁰.
  5. Уложить полиэтиленовую пленку и постелить чистовое покрытие.

Установить теплый пол между лагами можно по другой технологии:

  1. Уложить слои гидроизоляции и теплоизоляции.
  2. Прикрепить к верхней части деревянного бруса направляющую сетку, а затем уложить греющий кабель или маты. Можно прикрепить к лагам кронштейны для крепления элементов теплого пола.
  3. Подключить оборудование к сети переменного тока и термостату с датчиком.

Нужно соблюдать следующее правило: нагревательные кабели или маты не должны соприкасаться с деревом (минимальный зазор составляет 30 мм). В местах пересечения необходимо прорезать каналы с облицовкой фольгой. Еще одно требование: теплый пол не должен контактировать с финишной отделкой.

Плюсы и минусы перлита

Перлитовая штукатурка также имеет теплоизолирующие свойства При выборе сыпучего утеплителя потребителям приходится сравнивать несколько материалов: керамзит, гранулы пенополистирола, вермикулит или перлит. Каждая разновидность имеет особенности, которые учитывают при принятии решения. Насыпная изоляция из вулканического стекла обладает высокой эффективностью. Материал не дает усадки, как гранулированный пенополистирол, и не намокает, как керамзит. Основными достоинствами утеплителя являются:

  • Низкая теплопроводность перлита, которую обеспечивает множество пустот пористой структуры минерала. Также строение минерала способствует эффективному шумопоглощению.
  • Небольшой вес, позволяющий до 40% снизить общую массу конструкции. Легкие несущие стены не требуют массивного фундамента.
  • Возможность эксплуатации в различном температурном диапазоне не ограничивает применение материала.
  • Устойчивость к огню гарантирует пожарную безопасность утеплителя. Он способен остановить распространение огня. При нагревании не выделяет дыма и токсических веществ.
  • Природный минерал экологически безопасен, в его составе нет вредных примесей.
  • Сыпучий утеплитель равномерно заполняет пространство, плотно укладывается, не оставляя мостиков холода. Материал не вызывают сложностей при засыпке как пенопластовые гранулы.

Хрупкость – главный недостаток перлита. Минерал легко разрушается, превращаясь в пыль. Материал теряет массу при перевозке открытым способом, создает неудобства во время засыпки. Работа с ним требует применения защитных средств: респираторы, очки, перчатки. Чтобы песок меньше пылил, его перед использованием смачивают водой.

Материальное оснащение

ИллюстрацияМатериал

Материалы для теплоизоляции для подпольного пространства:

  • керамзит;
  • минеральная вата;
  • плиты на основе полистирола;
  • гидро- и пароизоляционные мембраны.

Материалы для чернового пола:

  • влагостойкая фанера толщиной от 15 мм и более;
  • древесные плиты (ОСБ, ДСП);
  • обрезная доска;
  • брусья для лаг и опор;
  • гидроизоляционная пропитка для древесины с антисептиком;
  • механический крепеж.

Маты для теплого пола.

Металлические теплоотражающие пластины.

Демпферная лента.

Пластиковые трубы для теплого пола:

  • металлопластиковые;
  • трубы из сшитого полиэтилена.

Коллектор.

Напольное покрытие.

Перлит: состав и свойства

В результате извержения вулкана лава соприкасается с поверхностью почвы. На кромке этого потока сразу образуются стеклянные вкрапления. В дальнейшем под воздействием грунтовых вод происходит процесс гидратации, что и приводит к образованию перлита. При необходимости узнать, что это такое, нужно рассмотреть технологию производства утеплителя.

В первозданном виде материал ничем не примечателен. Чтобы придать нужные свойства, его подвергают обработке. Необходимо добиться вспучивания перлита. Для этого породу нагревают до 1100°С. В результате поры материала взрываются. Такой процесс и называется вспучиванием. Он приводит к распаду породы на множество фракций. Технические характеристики:

  • высокая степень пористости (70-90%), что обусловлено резким нагревом породы и переходом содержащейся в его составе жидкости в газообразное состояние;
  • округлая форма фракций с блеском, что придает сходство с жемчужинами;
  • насыпная плотность разнится в зависимости от размера отдельных частиц: 45-200 кг/м³ (для песка), достигает 500 кг/м³ (если рассматривается утеплитель перлит-щебень);
  • размер фракций варьируется в пределах от 1 до 10 мм;
  • не подвергается воздействию огня, устойчив к высоким температурам (до 900°С);
  • сравнительно низкий показатель теплопроводности: от 0,043 до 0,053 Вт/(м*К);
  • перлит — гигроскопичный материал, что обусловлено крупнопористой структурой, однако после контакта с жидкостями фракции не теряют свойств;
  • небольшой вес;
  • обеспечивает звукоизоляцию;
  • длительный период службы;
  • на качество материала не влияют агрессивные соединения;
  • утеплитель не содержит вредных примесей;
  • не гниет;
  • перлит устойчив к образованию плесени;
  • материал непривлекателен для насекомых, грызунов.

Часто готовятся строительные смеси на основе перлита насыпного типа, используются плиты, стеновые изделия, блоки. Широкая область применения обусловлена множеством полезных свойств этого материала. В его составе обнаруживаются:

  • диоксид кремния;
  • оксиды калия, алюминия, магния, железа, натрия, кальция;
  • вода (1%).

Различают несколько видов этого материала, разница между вариантами заключается в габаритах фракций.

Перлитобетон

Строительный материал представляет группу легких бетонов. Он применяется в качестве добавки, т. к. отличается хорошими звуко- и теплоизоляционными характеристиками. В результате его использования при строительстве решается сразу несколько задач: обеспечивается прочность, снижается интенсивность теплопотерь и шума. Для изготовления бетонного раствора следует использовать перлит, размер фракций которого варьируется в пределах от 0,16 до 2,5 мм.

Состав перлитобетона: вода, портландцемент, песок, вспученный перлит. Объем компонентов может быть разным. Все зависит от степени плотности материала, который нужно получить. Свойства перлитобетона:

  • устойчивость к воздействию огня;
  • воздухопроницаемость;
  • в составе отсутствуют вредные соединения;
  • небольшой вес, что позволяет возводить конструкции собственными силами.

Данный материал часто противопоставляется керамзитобетону, газобетону, полистиролбетону. Чтобы не затрачивать время на изготовление смеси, можно приобрести готовые блоки. Изделия из перлитобетона чаще применяются при возведении зданий малой этажности. Нижняя граница предела плотности — 600 кг/м³.

Блок, изготовленный из перлитобетона, отличается крупными габаритами. Для сравнения, он может заменить собой 3-4 кирпича. Благодаря малому весу изделия легко монтировать. Этот процесс ускоряется, т. к. вместо нескольких кирпичей необходимо использовать 1 блок из перлитобетона. Стандартные размеры подобных изделий (длина, высота) — 390х190 мм. Ширина варьируется в пределах 70-190 мм.

Какие теплые полы можно стелить в деревянном доме

На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:

  • электрические;
  • водяные.

У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления

Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева

Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.

Электрические модели делятся на три типа:

  • кабельные;
  • инфракрасные;
  • маты.

В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.

Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.

Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Технология утепления перлитом

Главное преимущество перлита – высокий уровень текучести, поэтому он заполняет даже самые мелкие полости. Применяется материал для изоляции стен и полов.

Изоляция стен

Использование перлита для утепления стен производится поэтапно. Работа проводится так:

  1. Подготовка основания. Она осуществляется еще на этапе строительства стены. Для утепления лучше использовать мелкую песочную фракцию материала. На 1 куб.м. стены потребуется 60-100 кг сырья.
  2. Засыпка. Укладка утеплителя производится в пространство между внутренней и внешней частью стены. Заполняется оно постепенно, по мере возведения конструкции. Сильно трамбовать сырье не следует, но уплотнять нужно, чтобы оно не дало усадку и теплоизоляционные характеристики не ухудшились.

Что касается отделки стен перлитовой штукатуркой, то тут тоже производится предварительная подготовка поверхности. С нее снимается старое декоративное покрытие. После нанесения штукатурки и ее высыхания можно производить чистовую отделку. В этом случае она тоже будет длительное время выполнять свои функции.

Утепление пола

Изолировать перлитом можно разные типы полов. Часто он применяется в работе с твердыми монолитными покрытиями. Фракция песка при этом составляет 6 мм. Процесс укладки не составляет труда. На подготовленное основание материал высыпается прямо из мешков. Распределить его нужно равномерно, для чего применяются рейки. Если на полу уложены коммуникации, перлитовый песок должен полностью покрывать их. После этого можно монтировать чистовое монолитное покрытие.

При укладке таких полов необходимо обустраивать дренажные отводы, чтобы была возможность устранять лишнюю влагу. Если черновое покрытие изготовлено из дерева, то перлит не требует уплотнения. Песок засыпается в щели между элементами. Для укрепления изоляции применяется стеклоткань, но заменить ее можно листами ДВП.

Перлит – инновационный утеплитель, который используется для изоляции стен, полов, крыш. Он обладает большим количеством преимуществ и обеспечивает надежную защиту сооружения от лишнего звука и холода. При соблюдении технологии укладки материала он прослужит не один десяток лет.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы.

Зависит это от ряда различных условий и факторов:

  • особенности укладки «пирога» пола;
  • разновидность перекрытия;
  • изношенность перекрытия;
  • особенности помещения, в котором будет осуществляться подогрев;
  • предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

  • электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: “Электрический теплый пол на деревянный пол – варианты обустройства”). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
  • водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

  • Нагревательная плёнка.
  • Полиэтиленовая плёнка.
  • Теплоизоляционная подложка.
  • Термостат и температурный датчик.
  • Провод (сечение — от 2,5 кв.мм).
  • Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

  1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
  2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
  3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
  4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

  1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
  2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
  3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
  4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
  5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
  6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
  7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
