Способы утепления пола по деревянным балкам

Разновидности перекрытий

В первую очередь не помешает разобраться, каким бывает перекрытие потолка – и по типу, и по предназначению.

Итак, по конструктивному решению несущая часть потолочных перегородок бывает:

  • безбалочной, состоящей из однородного материала (панелей либо плит в качестве настила);
  • балочной, предполагающей задействование балок в виде несущей поверхности, а также заполнения определенного типа (в зависимости от обстоятельств).

По предназначению перекрытия делятся на такие группы:

  • чердачные, разделяющие жилую площадь и неотапливаемую верхнюю часть дома (чердак);
  • цокольные, в противовес чердачным, отделяющие отапливаемое пространство от холодного подполья;
  • подвальные, разделяющие дом и погреб;
  • междуэтажные – буфер между жилыми этажами, включая мансарду.

Надежное перекрытие – гарантия вашего комфортного проживания в новом доме

Пенопласт

Еще один эффективный материал, используемый для утепления перекрытий в деревянном доме, это пенопласт. По структуре, внешнему виду и функциям он схож с экструдированным пенополистиролом, хотя и имеет меньшую плотность. Выпускается в листах с толщиной от двадцати миллиметров. Пенопласт можно легко разрезать ножом.

Данный материал отличает:

  • низкая стоимость;
  • низкий коэффициент теплопроводности;
  • простота выполнения монтажных работ;
  • антимикробные свойства;
  • стойкость к колебанию температур;
  • водонепроницаемость.

Он не горит, так что его часто используют при постройке частных домов с печным отоплением. Выбор толщины плит зависит от конструктивных особенностей здания и климатической зоны.

Утепление межэтажных перекрытий пенопластом

Выполняется в следующей последовательности:

вымеряется расстояние между балками;

вырезается утеплитель по размеру за минусом 1 см (для дальнейшей фиксации). Можно вырезать в размер, но тогда нужно фиксировать лист с помощью дюбелей-зонтиков, клея или специальной клеевой пены;

утеплитель фиксируется колышками. Для этого деревянный колышек забивают между балкой и пенопластом;

места стыков и соединения с балкой перекрытия задувают монтажной пеной;

после высыхания лишняя пена обрезается;

крепится полимерная пленка. В том случае, если планируется шпатлевка потолка.

Процесс монтажа пенопласта на потолок показан на фото

Утепление межэтажных перекрытий пенопластом — пошаговая инструкция

Сухая стяжка пола

Нередко черновой пол в каркасном доме может устраиваться по грунту. Иногда такое основание у пола делается и в домах из пеноблоков или кирпича без подвала. Как правило, сухая стяжка укладывается на определённое основание. В данном случае основание пола будет состоять из таких слоёв:

  • трамбованный грунт;
  • песчаная утрамбованная подушка высотой 100 мм;
  • засыпка из щебня высотой 100 мм также подвергается трамбовке (для дополнительной гидроизоляции щебень можно обработать цементным молочком);
  • далее следует бетонная подготовка, которая выполняет функции подготовительного слоя пола (высота заливки 7-10 см).

Устройство пола на грунте с гидроизоляцией

Для армирования бетонной заливки используют пруток диаметром 8 мм. Из неё делают сетку с ячейками размером 150х150 мм. Монтаж арматурной сетки ведут на растворные кучи, чтобы после заливки бетонной подготовки сетка находилась в толще слоя. С каждой стороны она должна быть защищена двухсантиметровым слоем бетона. Это нужно делать для защиты арматуры от коррозии.

Технология устройства сухой стяжки чернового пола

После заливки бетонной подготовки дальнейший монтаж пола можно делать через 28 дней. Работы по устройству сухой стяжки в деревянном доме ведут в таком порядке:

  1. Чтобы правильно устроить сухую стяжку, сначала нужно сделать изоляцию. Для этого на основание укладывается изоляция из полиэтиленовой плёнки. Полосы материала необходимо класть с нахлёстом в 150 мм и заводить на стены помещения на высоту, на 2 см превышающую уровень стяжки. Стыки плёнки проклеиваются скотчем (см. видео).

Перед засыпкой сухой стяжки по периметру помещения укладывают демпферную ленту

  1. Далее по периметру помещения к стенам крепится демпферная лента. Она нужна для компенсации деформационных изменений поверхности пола, а также для защиты от ударного шума. Ширина ленты должна быть чуть больше, чем толщина стяжки (см. видео).
  2. Теперь можно делать монтаж маяков. В качестве маяков лучше использовать направляющие для гипсокартона. Их укладку ведут на растворные кучи. Шаг маяков от стен помещения равен 30 см, между собой – по длине правила или 1 метр.

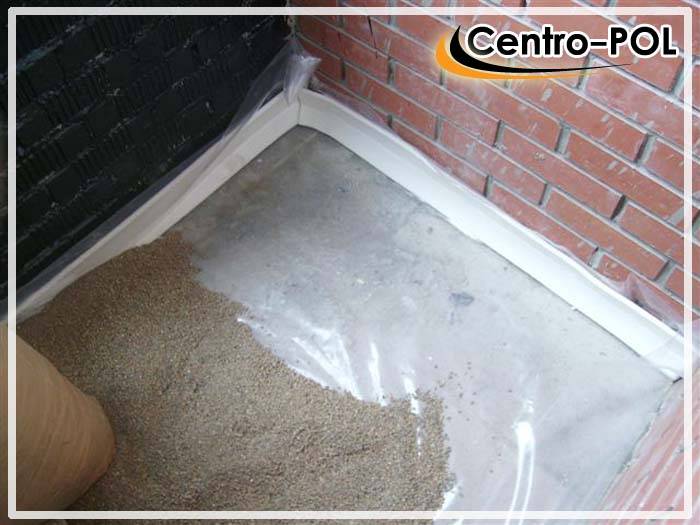

  3. После выставления маяков по уровню между ними засыпается гранулированный материал, например, керамзитовый песок. Его поверхность разравнивается правилом по маякам.
  4. Далее выполняется укладка листов фанеры, ОСП, ДСП или ГВЛ. Они будут выполнять функции чернового пола. Перед укладкой чистовой поверхности их необходимо обработать грунтовкой глубокого проникновения.

Видео инструкция по монтажу сухой стяжки пола:

Варианты устройства полов в деревянном срубе и основные конструктивные элементы

Мастера советуют использовать две самых распространенных методики
обустройства дощатого покрытия в частном доме:

  • по грунту с применением лаг;
  • по балкам перекрытия.

Выбор варианта зависит от конструкции объекта
и должен осуществляться на начальных этапах проектировки строительства
. В зданиях с двумя уровнями и помещениях с подвалом
практически всегда используется второй способ – по балкам перекрытия
. Его преимущество
заключается в полной изоляции от грунта
, мало того, такое сооружение увеличивает жесткость всей конструкции. Недостаток
такого устройства полов по лагам в деревянном срубе
состоит в повышенной шумности
, но применение специальных шумопоглощающих прокладок позволит снизить уровень шума.

Вариант с настилом по грунту
предусматривает оборудование опор, на которые впоследствии кладутся лаги. Таким образом, исключена связь со стенами и, соответственно, звуковые и вибрационные колебания минимальны
. Основанием для опор могут служить кладка из красного кирпича или бетона

Важно!
Опоры формируются рядами с пролетами, равными расстоянию между лагами, обычно это – 0,5-1 метр. Под основание лаг обязательно следует укладывать слой рубероида

Во время работ регулярно контролировать горизонт лаг уровнем, их стыки должны находиться только на столбиках опор.

В зависимости от условий функционирования жилого помещения дощатое напольное покрытие подразделяется на два типа
:

  • одинарное
    – для объектов, предназначенных для сезонного проживания;
  • двойное
    – для помещений с постоянным режимом проживания.

Первый вариант
устройства полов в деревянных срубах
чаще всего применяется в дачных сооружениях
, где люди проводят летний сезон. Двойная конструкция
формируется в капитальных строениях
и подразумевает использование утеплителей, а также слоев из паро- и шумоизоляции
.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения

Стыковка позволяет соединить между собой полотна за счет:

  • Сращивания полотен в длину;
  • Используя срощенные элементы по ширине;
  • Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Возведение межэтажных сводов в доме из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

  • Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
  • Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
  • Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки. Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие. Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

Достоинства и недостатки деревянных полов

Пример простого устройства пола на бетонной плите

Правильно устроенные деревянные полы обладают следующими преимуществами:

  1. Экологичность — применение натуральных материалов практически никогда не вредит здоровью домочадцев. В случае необходимости поменять некоторые элементы пола, не будет проблем с их утилизацией;
  2. Эстетичность — очень красиво и благородно;
  3. Долговечность — при надлежащем уходе, такие полы прослужат долго даже в таких «сложных» помещениях, как, например, ванная. Во многих домах дореволюционной постройки до сих пор стоят полы, установленные более ста лет назад.

Однако во всех этих бочках меда есть немало ложек дегтя:

  • Сложность устройства — в отличие от бетонного пола, залить который не представляет особого труда для среднестатистического строителя, деревянные полы, устроенные по науке устанавливаются долго и трудно;
  • Необходимость ухода — дерево подвержено воздействию влаги, различных микроорганизмов, грибков (это наиболее критично в кухне или ванной). Это вынуждает строителей во время укладки применять различные антисептические и другие химикаты. Кроме того, доски должны периодически обрабатываться такими препаратами и в процессе их эксплуатации. Их необходимо содержать практически в идеальной чистоте, что не всегда возможно, например, на даче. Кроме того, они нуждаются в регулярном покрытии краской и лаком;
  • Высокая стоимость — строительство таких полов требуют больших средств, чем бетонные полы, кроме того регулярный тщательный уход за ними также требуют финансовых затрат;
  • Обслуживание — при любом, даже самом качественном строительстве, любой пол, после его установки требует постоянного обслуживания во избежание появления трещин, сколов и поломок в его элементах. Такие повреждения могут привести к разрушению всей конструкции, а в случае повреждения полов перекрытий могут привести к повреждению стен. Повреждение перекрытий в ванной может вызвать нарушение гидроизоляции и труб водоснабжения.

Строительство дома вообще и установка полов, в частности — процесс длительный, трудоемкий и ответственный. Заниматься этим самому — дело неблагодарное. Даже если у хозяина дома и есть необходимые инструменты и материалы, чтобы все сделать самому, лучше не совершать подвиги самостоятельно. Существует множество строительных организаций, профессиональные сотрудники которых обладают необходимыми знаниями и умениями в строительстве таких домов, владеть необходимыми инструментами и техникой для укладки полов в доме и ванной.

Кроме того, для ведения официальных строительных работ иногда необходимо получить различные разрешения — лицензии, сертификаты. В этом случае всегда легче обратиться к ним. Помимо умения и опыта в строительном деле, профессионалы также хорошо владеют информацией о разнообразных строительных материалах, их качестве и происхождении. В конечном итоге привлечение специалистов, несмотря на изначальную большую стоимость, обернется экономией, так как профессионально построенные полы будут требовать меньшего обслуживания и, следовательно, меньших затрат, независимо от того, где этот пол уложен, в комнате или в ванной.

Основные элементы пола

Схема утеплённого пола для междуэтажного перекрытия в доме

Для соответствия всем требованиям деревянные полы должны представлять собой многослойную конструкцию. Такое устройство позволит обеспечить прочность, долговечность и теплоизоляцию. Основными элементами пирога пола в доме являются:

  • черновое покрытие — самый нижний слой;
  • гидроизоляция – второй слой, обеспечивающий сухость и тепло в комнате;
  • чистовое покрытие — верхнее покрытие, предназначенное для укладки покрытия;
  • напольное покрытие — видимая часть пола.

Перекрытия в доме можно разбить на насколько видов:

  • цокольные — выполняет функцию пола в нижнем помещении первого этажа;
  • межэтажные — находящиеся между помещениями, расположенными на разных этажах, например — первого и второго;
  • мансардные — отделяющие друг от друга помещение верхнего (обычно второго) этажа и мансарду или чердак.

Устройство чернового пола

Пример чернового пола с установленными лагами

Основными элементами являются:

  • Металлические или деревянные балки — укладываются таким образом, чтобы их концы находились на фундаменте. Если расстояние между точками опоры превышает три метра, то необходимо установить дополнительные опорные столбики. В противном случае возможен прогиб балки. Опорные столбы обычно выкладываются из кирпича. Рекомендованное расстояние между балками — 60 см;
  • Черепные брусья — крепятся к нижней части балок;
  • Настил — в качестве настила чернового пола обычно используются плиты дсп. Они укладываются на черепные бруски без дополнительного крепления;
  • Слои изоляции — состоят из гидроизоляции и утеплителя. В качестве утеплителя можно применить минеральную вату или маты из стекловолокна. Для гидроизоляции можно использовать полиэтиленовую пленку. Часто, особенно при устройстве пирога пола в ванной комнате и на первом этаже применяют вспененный полиэтилен. На перекрытиях между этажами и в ванных комнатах обычно используют более легкое стекловолокно.

Устраивая пол первого этажа дома, необходимо уложить на грунт металлическую армирующую сетку и слой рубероида для лучшей гидроизоляции.

Чистовой пол

В качестве чистового настила применяют деревянные доски, по краям которых есть приспособления для соединения досок между собой по принципу «паз — шип». Для лучшего крепления можно воспользоваться металлическими саморезами или гвоздями. Расстояние от краев досок до стен должно составлять около двух сантиметров, чтобы компенсировать возможное расширение досок. Доски укладывают в направлении, перпендикулярному окну.

Многие слышали о «плавающих полах». Что же это такое? Для лучшей звукоизоляции, а также для улучшения вентиляции под настилом, можно доски уложить по лагам, не прикрепляя их к стенам. Такая конструкция называется «плавающий пол». Плавающая конструкция пола позволяет также дереву настила расширяться при воздействии высоких температур без риска деформации досок. Такое «плавающее» устройство чаще применяют на перекрытиях верхних этажей, в мансардах и на чердаках, особенно, если крыша дома изготовлена из металлопроката, профлиста и других металлических материалов.

Как правильно сделать пирог пола каркасного дома

Каркасные конструкции набирают все больше популярности, благодаря быстроте возведения и эстетичному внешнему виду. Для того чтобы получить не только красивое, но и теплое жилье, необходимо выполнить рекомендации по правильному устройству утепления

Особое внимание следует уделить полу, так как он испытывает максимальное воздействие негативных факторов окружающей среды: влаги, пониженной температуры и воздействию различных вредителей

Самыми распространенными являются рулонные утеплители, такие как Роквул, Технониколь, Изобел, Кнауф.

Независимо от того какого типа фундамент имеет каркасный дом: ленточный, столбчатый или на винтовых сваях, утепление пола проводится по одной схеме. Более подробно о том, как правильно сделать пол в каркасном доме на винтовых сваях, можно узнать из соответствующей статьи.

Пол в каркасном доме можно устроить по лагам или непосредственно по земле.

Каркасная конструкция позволяет использовать практически все доступные типы теплоизоляционного материала, которые можно разделить на три основные подгруппы:

  1. Насыпные.
  2. Рулонные или маты.
  3. Аэрозольные – распыляемые.

Самыми распространенными насыпными утеплителями являются опилки и керамзит. Основное их преимущество – низкая стоимость и доступность. Насыпные утеплители применяются, как правило, в полах первого этажа.

К рулонным утеплителям относят минеральную вату и ее разновидности.

Напыляемая теплоизоляция представляет собой пенополиуритан, который наносится специальными приспособлениями или из балончика. Этот метод утепления дорогой, требует специального оборудования, но зато исключает любые щели в утеплителе. Его имеет смысл применять для неправильной формы перекрытий, чтобы максимально заполнить все щели и стыки.

Теплые полы первого этажа можно сделать, не используя утеплитель, а применяя теплый пол с электрическим или водяным подогревом. Устройство таких полов подробно рассматривается в статье «Способы утепления пола в каркасном доме на винтовых сваях: электрический теплый пол, водяной теплый пол и другие».

Правильный пирог пола по лагам каркасного дома

Основные два типа устройства пола предусматривают крепление чернового пола снизу несущих лаг или сверху. Нельзя с уверенностью утверждать, какой из вариантов лучше и единственное что его обуславливает это технические возможности и пожелание заказчика. Далеко не всегда можно монтировать черновой пол снизу лаг, по банальной причине отсутствия места и доступа для крепежа.

В данном случае есть место для устройства чернового пола и его крепежа снизу.

Утеплитель укладывается между лагами на черновой пол, в том случае, если он уложен под ними. Если доска набита на лаги сверху, на черновой пол набивают дополнительные направляющие из деревянного бруса с минимальным сечением 35-40мм, а уже между брусьями укладывают утеплитель. Последним слоем перед монтажом полового покрытия является влагоизолирующий материал. Он нужен для того, чтобы вода, пролитая на пол, не просачивалась сквозь щели и не напитывала влагой теплоизолирующий материал. Рис.2

Черновой пол необходим для укладки на него утеплителя. Поскольку его не будет видно, такой пол можно устраивать из не обрезной доски толщиной от 35 до 55 мм.

Все деревянные изделия, используемые для пола, должны обязательно обрабатываться специальными растворами антисептиков, защищающими древесину от появления в ней колонии насекомых, а также грибковых поражений. Обработку желательно проводить до монтажа конструкций.

Пирог пола по лагам в каркасном доме. 1 — ОСП фанера, 2 — утеплитель, 3 — пароизоляционная пленка, например, ТехноНИКОЛЬ, 4 — черновой пол из досок или фанеры, 5 — подложка под покрытие пола, 6 — паркетная доска или ламинат, 7 — лаги перекрытия.

Прежде чем приступать к устройству утепляющего слоя, на черновой пол укладывают влагозащитные и ветрозащитные паропроницаемые мембраны, позволяющие всей конструкции дышать, но при этом, они не пропускают и не поглощают влагу. Как правило, подобный материал выпускается в рулонах, поэтому полосы, укладываются внахлест с напуском в 10-15 см. и крепятся строительным степлером. Стыки дополнительно проклеиваются монтажным скотчем.

На влагозащитную изоляцию укладывается утеплитель, как правило, толщиной около 200 мм (2 слоя по 100 мм или 4 слоя по 50 мм). Поверх утеплителя стелим пароизоляционную пленку. Затем на лаги монтируются бруски для обеспечения вентиляционного зазора между пароизоляцией и досками чистого пола.

Укладка рулонного утеплителя между лагами перекрытия.

Устраивается чистый пол из обрезной доски, также толщиной от 35 до 55 мм. Финишное покрытие устраивается из линолеума, ламината или паркетной доски. Если вы хотите выложить чистый пол из не обрезной доски, в качестве выравнивающего слоя под финишное покрытие можно использовать листы фанеры, ОСП или ДСП.

Песок в качестве звукоизоляционного слоя

Звукоизоляцию песком используют давно, потому что материал обладает способностью поглощать и низкие, и высокие звуки. В своей массе он пористый с мелкими ячейками внутри между частицами. Именно там, отражаясь от стенок воздушной камеры, происходит гашение звуковых волн.

Но у песка есть несколько отрицательных характеристик:

  • большой удельный вес, что требует сооружения перекрытий с использованием мощных балок и чернового основания (потолка);
  • высокая теплопроводность, утепление перекрытий песком сделать невозможно, придется добавлять дополнительно слой теплоизоляционного материала;
  • если не собрать герметичную конструкцию, заделав все щели и отверстия, то песок будет проникать в помещения дома.

Песок используется в качестве звукоизоляционного слоя в деревянных перекрытиях

Типы перекрытий из дерева

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Смотрите видео

3 Как сделать схему раскладки контура теплого пола

Инструменты и материалы

Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.

Кроме того, следует закупить материал:

  • трубы и элементы для их фиксации;
  • насос и вентили;
  • арматурную сетку;
  • гидро и теплоизоляционный материал;
  • строительный скот;
  • крепежи.

Каждый вид труб имеет свои плюсы и минусы

Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности

Расчёт требуемого материала

Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.

Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.

Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:

L=S/n*1,1+k,

в которой:

  1. L — длина отопительного контура;
  2. S — площадь помещения;
  3. n — шаг укладки;
  4. 1.1 — средний коэффициент запаса для изгиба;
  5. k — расстояние коллектора от пола.

Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.

Подготовка проекта

Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.

Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.

Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.

Две основные схемы, которые используются при укладке:

  • «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
  • «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.

При составлении схемы необходимо придерживаться ряда правил:

  • длина одного контура не более 120 метров;
  • все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
  • стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
  • укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
  • контур должен быть цельный.

Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.

Для чего нужна послойная укладка напольного покрытия?

Видимая часть пола, по которой мы ходим, является лишь «верхушкой айсберга», внизу которой находятся еще несколько десятков сантиметров слоев из других материалов. Все это делается для того, чтобы правильно сделать основание в деревянном доме и обеспечить вашему жилищу комфортный микроклимат. Важными для любого пола параметрами являются:

  • ровность – если основание пола будет неровным, напольное покрытие будет изнашиваться неравномерно на разных участках;
  • высокая звукоизоляция – помещение тем уютнее, чем меньшее количество посторонних звуков в нем слышно;
  • износостойкость, влияющая на срок службы покрытия;
  • способность сохранять тепло.

Заделка концов деревянной балки перекрытия

Концы балок в стены заделывают в такой последовательности. Концы балок междуэтажных и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены. В каменных зданиях балки кладут на стены или заводят в специально оставленные в них гнезда. В землебитных стенах балки кладут на обвязку.

В междуэтажных перекрытиях существуют зоны, где создаются условия для образования конденсата. Обычно это места примыкания перекрытий к наружным стенам, где возможно промерзание и продувание конструкций. Для предотвращения этих явлений стыки перекрытий с наружными стенами должны быть выполнены с учетом достаточной теплозащиты и воздухонепроницаемости.

При опирании деревянной балки на каменную стену необходимо защитить полость стыка от проникания в него влажного воздуха из помещений. Необходимость эта вызвана тем, что при проникании теплого воздуха, содержащийся в нем водяной пар при соприкосновении с холодными каменными стенами в стыке будет конденсироваться и увлажнять конец балки, заделанный в гнезде стены. Поэтому опирающиеся на стену концы балок следует антисептировать, их поверхность оклеить 2-мя слоями рубероида.

Торцы балок оклеивать нельзя.

Балки опирают на стену на глубину 12 15 см. Однако гнезда делают глубиной 18 см. Благодаря зазору в 3 см деревянная балка не соприкасается с кладкой, а водяные пары через ее не оклеенный торец, выходят наружу через кладку.

Размер гнезд следует выполнять на 2 3 см больше сечения балки.. После установки балки их заделывают раствором, предохраняя тем самым стык от проникания в него внутреннего воздуха и отсыревания.

Для обеспечения жесткости балки через одну укрепляют. Для этого в кладке устанавливается стальной анкер. Его конец должен не доходить до наружной поверхности стены на 12 см (во избежание образования мостиков холода), другой конец должен выступать внутрь помещения на 20 см. Анкер крепят к деревянной балке с помощью стальной накладки сечением 50×6 мм и гвоздей Ø5 6 мм.

Иногда выполняют открытую заделку концов балки перекрытия, однако это возможно лишь в помещениях нормальной влажности (не более 60%) при хорошей вентиляции перекрытия (при щелевых плинтусах) и достаточной теплоизоляционной способности задней стенки гнезда. При кирпичной стене толщина стенки гнезда должна быть не менее 46 см. При меньшей толщине необходимо выполнять утеплять гнездо, обеспечивая при этом в средней полосе России сопротивление теплопередаче 0,57 м 2 °C/Вт.

При толщине стены в 2 кирпича (0,51 м) узел опирания деревянной балки на стену решают следующим способом. В стене делают гнездо глубиной 25 см (1 кирпич). У вертикальной стенки гнезда устраивают слой теплоизоляционного материала — антисептированного или минерального войлока. На нижнюю поверхность гнезда укладывают 2 слоя рубероида, а затем в гнездо устанавливают деревянный короб из антисептированной древесины, прижав им минеральный войлок. Балку перекрытия опирают на нижнюю поверхность короба на глубину 15 см таким образом, чтобы между его поверхностями и балкой образовалась воздушная прослойка. Одним из вариантов этого узла является установка деревянного короба, имеющего 3 вертикальных стороны и 1 горизонтальную верхнюю поверхность, но без нижней горизонтальной. В этом случае антисептированный конец балки будет опираться в гнезде на 2 3 слоя рубероида. По бокам, сверху и с торца балки будут находиться деревянные доски.

При толщине стен в 2½ кирпича и больше балку опирают в гнездо глубиной 25 см. В нижней части его покрывают битумом, по которому кладут 2 слоя рубероида, верхние и боковые поверхности также покрывают рубероидом. Затем около задней поверхности гнезда устраивают теплоизоляционный слой из минерального войлока, который прижимают к стенке деревянной доской толщиной 25 мм. Балку перекрытия укладывают в гнезде так, чтобы между ней и стенками оставалась воздушная прослойка толщиной около 4 см.

Особенности

Прежде всего, чтобы правильно произвести укладку пола в каркаснике, нужно производить монтаж слоев в такой последовательности:

  • сначала несущий деревянный пол;
  • далее укладывается несущий утеплитель;
  • теперь, чтобы обеспечить защиту утеплителя, нужно положить паропроницаемый ветрозащитный слой;
  • следующей идет теплоизоляция;
  • далее пароизоляция;
  • последним укладывается черновой пол в виде стяжки и чистовой.

Во время строительства здания значимым является размещение всех слоев в правильной последовательности, обозначенной выше. Есть определённые типы специалистов, которые утверждают, что пароизоляция должна укладываться исключительно с внешней стороны.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
