Утепление межэтажного перекрытия по деревянным балкам

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

Длина пролёта (мм)Поперечное сечение балки (мм)
1200075×150
22500100×150
33000100×175
43500125×175
54000125×200
64500150×200
75000150×225

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Технология утеплительных работ

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже.

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.

Утепление пола

Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .

Керамзитовая засыпка может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

Минеральная вата требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз).

Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.

Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу.

Утепление чердачного перекрытия

Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затрачиваемого на отопление – более половины всего тепла уходит именно через эти ворота.

Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт.

Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.

На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.

Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Укладка и крепление балок

После проведения замеров заготовки распиливаются под углом 60°. Вид сбоку балки должен иметь трапецеидальные контуры. Такая форма торцов способствует лучшему испарению влаги из структуры древесины.

За сутки до установки балки пропитываются антисептическим и антипиреновым составами. Торцы элементов не обрабатываются. Боковые поверхности краев бруса, выставляемого на посадочное место, промазываются смолой и обертываются рубероидом.

Инструменты для укладки балок перекрытий.

Для монтажа конструкции перекрытия потребуются инструменты и дополнительные материалы.

электролобзик и ножовка по дереву;топор, молоток;гидравлический уровень;рулетка, леска;ключи, отвертка;гвозди, шурупы, анкерные болты;скобы, уголки;рубероид, теплоизоляционный материал;прочная веревка;строительные козлы, лестница.

Сначала устанавливаются крайние балки с выставлением по уровню. Под их концы для выравнивания ставятся деревянные подкладки, предварительно покрытые гидроизоляционной мастикой. Каждую третью монтируемую балку закрепляют анкерами.

В проем балка заводится минимум на 20 см. От стены торец должен отступать на 5-8 см. Примерно на таком же расстоянии должны выставляться крайние балки от параллельных стен.

В это пространство крепится рейка, отделенная от несущей детали рубероидом. От крайних элементов натягиваются лески, по ним выставляются остальные балки. После корректировки положения балок посадочные гнезда заполняют раствором.

При укладке на бревенчатые стены балка укладывается в паз верхнего венца с предварительным заложением гидроизоляционного материала. Если при установке требуется подрубка концов балки, она может быть выполнена не более чем на ¼ высоты элемента.

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

  • Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
  • Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
  • Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду

Расчет материалов

Укладка пароизоляции

Междуэтажные горизонтальные перегородки отделываются с двух сторон. Снизу в составе отделочного слоя ставится изоляция от бытовых паров, чтобы влажность не поступала на перекрытие и утеплитель.

В результате расчета определяется количество материалов для установки в конструкцию:

  • Пароизоляция делается оклеечного или обмазочного типа. Используется целлофановая пленка или холодные и горячие составы. Пленка рассчитывается по площади с учетом захода слоев друг на друга на 10 см и с опусканием на стены на 15 см, а растворы просчитываются с учетом расхода, указанного на упаковке.
  • Толщина утеплителя принимается по материалам проекта, а площадь берется по фактическим участкам прилегания и суммируется.
  • Рулонные материалы для гидроизоляции, пленки или технологичные мембраны считаются по площади с учетом захода полос на 10 см и поднятием на стены полосой 15 см.

Рассчитывается количество деревянной или металлической рейки для каркаса, который отделит гидроизоляцию от утеплителя. Она ставится с шагом 50 см, толщина берется не меньше 20 мм.

Типы перекрытий из дерева

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Несколько полезных советов

  1. Есть пенопластовая потолочная плитка – она сама по себе довольно неплохо защищает от холода.
  2. Не стоит останавливаться на утеплении потолка. Стены и пол тоже могут пропускать тепло.
  3. Если возникают трудности при утеплении своими руками, лучше обратиться к мастерам, которые все выполнят правильно. Ненадежно утепленный потолок практически не приносит пользы.
  4. Подшивка гипсокартоном требует использования профиля из оцинкованного железа. Зачем это нужно? Если так не сделать, можно в скором времени пострадать от упавшей конструкции.
  5. В деревянном доме лучше утеплять потолок в летние месяцы, чтобы к осени и холодам лишняя влага успела испариться.

Утепление потолка в деревянном доме защитит помещение изнутри от теплопотерь. Если потолок не утеплен, следует сделать всю работу сразу же по заселению.

Укладка утеплителя

Исходя из того, что необходимо произвести утепление межэтажного перекрытия, обустроенного по деревянным балкам, работы будут производиться в следующем порядке:

Сперва необходимо подшить черновой потолок или на прикрепленные черепные бруски уложить слой досок, которые послужат опорой для утеплителя.

На собранное основание необходимо уложить слой пароизоляционной пленки. Она защитит утепляющий слой от проникновения влаги. Если в качестве теплоизолятора используется пенопласт или пенополистирол, пленка не обязательна.

Следующим укладывается утепляющий материал. Необходимо осуществить укладку таким образом, чтобы все полости между несущими балками были заполнены без зазоров. При укладке минеральной ваты не допускается ее сминание и утрамбовка, так как это приведет к ухудшению теплоизоляционных характеристик.

Поверх утеплителя укладывают еще один слой пароизоляции или гидроизоляционного материала, защищающего теплоизолятор от попадания влаги сверху.

Последней операцией станет обустройство пола второго этажа или чернового пола на чердаке.

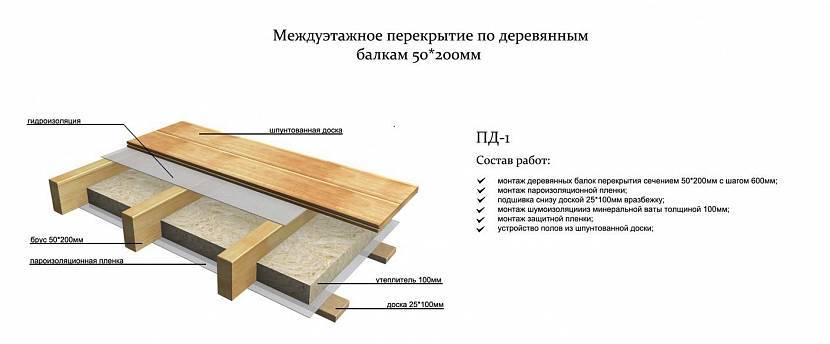

На схеме ниже показано, как выглядит стандартное перекрытие в разрезе. Это поможет получить более полное представление о том, как и в какой последовательности осуществляется монтаж всех составляющих перекрытия при утеплении.

Получившаяся в результате конструкция будет хорошо сохранять тепло и прослужит долго, если все сделано аккуратно и утеплитель для межэтажного перекрытия по деревянным балкам был правильно подобран.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

  • Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
  • Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать». Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром

Или обмазочные материалы – битум, гидроизол

Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

  • Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
  • Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

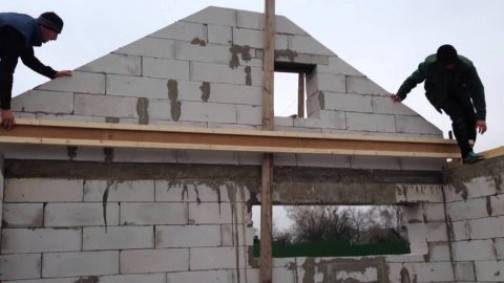

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Монтаж крайнего элемента

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

Несущие балки монтируются одновременно с возведением стен

Какой должна быть толщина утеплителя чердачного перекрытия?

Толщина слоя теплоизоляции не зависит от того, какая конструкция чердачного перекрытия по деревянным балкам или железобетону выбрана. На упаковке любого утеплителя указан коэффициент удельной теплопроводности λ, причем у него два значения: λА — для сухой среды, и λБ — для влажной. Чем меньше этот коэффициент — тем лучше изолирующие свойства материала. Именно на основании этого значения и делается расчет утеплителя чердачного перекрытия.

Толщина утепления чердачного перекрытия равна:

α = R0·λБ

где R0 — это коэффициент сопротивления теплопередаче, который, согласно стандартам, равен 4,15 м²·°С/Вт.

Особенности утепления со стороны чердака

Общепринятый порядок утепления деревянного дома со стороны чердака с одновременным формированием пароизоляционной прослойки предполагает последовательное выполнение следующих операций:

  • выравнивание поверхности перекрытия путём обустройства цементной стяжки с добавлением песка;
  • формирование пароизоляционной защитной прослойки, изготавливаемой из обычного полиэтилена или же из напыляемой в жидком виде мембранной плёнки;
  • укладка поверх слоя пароизоляции плит базальтовой ваты или засыпка керамзита в гранулах.

При желании получить на чердаке полноценное напольное покрытие поверх утеплителя с пароизоляцией укладывается арматурная сетка, по которой затем делается бетонная стяжка. После её застывания черновое напольное основание застилается линолеумом или другим подходящим для этих целей декоративным материалом.
