Современная лучевая система отопления

Лучевое отопление с принудительной циркуляцией: особенности системы

Применяемая ранее тройниковая система обогрева со временем уходит на второй план, вытесняемая более новыми, эффективными методами отопления. Лучевое теплоснабжение – довольно сложная конструкция отопительной системы. Она включает в себя несколько важных элементов, необходимых для эффективной работы.

• Котел – прибор, задача которого нагревать теплоноситель и подавать его в отопительную систему.
• Циркуляционный насос – благодаря этому прибору жидкий теплоноситель распространяется по системе быстрее.
• Коллектор – агрегат, который помогает равномерно распределять теплоноситель по дому. Устанавливается на каждом этаже многоэтажного дома.
• Шкаф – необязательный элемент системы. Выполняет в основном эстетическую функцию, в него прячутся все элементы разводки и коллектор.
• Трубы и радиаторы – элементы, по которым происходит движение теплоносителя.

Для каждого частного дома требуется своя собственная система обогрева, исходя из планировки здания. Проектирование, установка и обслуживание коллекторной системы индивидуального отопления считается простым делом, однако иногда все же требует профессионального вмешательства.

Нецелесообразно монтировать лучевую систему отопления в домах с 3-4 жилыми комнатами.

При проектировании системы обогрева для двухэтажного дома особое внимание нужно уделить выбору насоса. Он должен быть достаточно мощным, чтобы прогонять воду по системе по всему дому

Если в коттедже возникают частые перебои с электричеством или дом не подключен к электросети, циркуляция теплоносителя осуществляется естественным способом.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Лучевая схема отопления

Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления — фото и видеоматериалы помогут в этом.

Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ:

• Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды;
• Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан;
• Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы;
• Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.

Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых — она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.

Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.

Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

• Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
• Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Как организовать коллекторную систему в частном доме

Одной из основных составляющих лучевой системы является коллекторный узел. Для обогрева в доме на несколько этажей коллектор нужно ставить на каждом из них. Узел располагают в специальном шкафу, где можно производить регулировку и обслуживание.

Вторым по важности узлом является циркуляционный насос, посредством которого нагретый теплоноситель от газового котла или аналогичного оборудования распределяется по батареям и собирается обратно

Выбор насоса

Чаще всего при лучевом отоплении для движения жидкости по контурам используют циркуляционный насос. Он уменьшает разницу между температурами на входе и выходе отопительного контура и улучшает эффективность обогрева.

Циркуляционный насос следует выбирать по следующим характеристикам:

• производительность, м³/час;
• высота напора, м.

Для выбора насоса следует учитывать диаметр труб, длину, а также их высоту по отношению к насосу.

Выбор коллектора

Основанием коллектора является труба, к которой подводятся патрубки. В данной системе задействуется два коллектора – по входу и по выходу. Циркуляционный насос ставят на первом устройстве. Здесь же устанавливают многоходовой клапан с термометром. Последний работает совместно с клапаном и, исходя от установленной температуры, увеличивает либо уменьшает подачу нагретой жидкости в отопительный контур.

После отдачи тепла конвекторам, жидкость направляется в выходной коллектор и далее к котлу. Коллекторы оснащаются необходимой запорной арматурой либо автоматическими клапанами, регулирующими температуру. Таким образом можно осуществлять регулировку температурного режима по каждому отдельному лучу.

Выбор труб

При организации любой отопительной системы ответственным этапом является правильный выбор труб. Однако для лучевого способа обогрева этот момент является еще более важным. Для такой системы трубы не должны быть слишком жесткими. Кроме этого, в пол монтируют только цельные куски труб. Коллекторная система прокладывается из металлопластиковых труб либо из сшитого полиэтилена (PEX) с утолщенной стенкой.

По своему конструктиву труба из сшитого полиэтилена должна иметь воздухонепроницаемый слой.

Трубы приобретаются, как правило, в бухтах. Чтобы свести остатки к минимуму, предварительно нужно рассчитать длины всех магистралей, после чего подобрать соответствующие бухты. Если в стяжке пола требуется установка тройников, то используют элементы только из металлопластика.

Что касается диаметра труб, то при использовании в системе до 5 батарей, подключение от котла производится металлопластиком диаметром 20 мм. При большем количестве радиаторов применяют трубы 26 мм, но площадь обогрева от коллектора не должна быть более 120 м². При большей площади задействуют трубы большего диаметра. Точные данные рассчитывают специалисты.

Подключение батарей от коллектора производится чаще всего металлопластиком 16 мм. Если длина лучей превышает 40 м, следует использовать трубы 20 мм.

Читать также: Как промыть систему отопления в частом доме своими руками

Выбор распределительного коллектора

Его ещё называют гребёнкой. Необходим для подачи жидкости на тёплый пол, батареи, конвекторы и пр. При помощи него осуществляется отток по обратному контуру, жидкость откуда потом направляется в котёл либо опять смешивается в контуре для температурной регулировки. Коллектор справляется с максимум двенадцатью ветвями.

Как правило, гребёнки имеют резервные запорно-регулирующие и регулирующие температуру элементы. При помощи них возможна настройка рационального расхода теплового носителя по всем контурам обогрева. Присутствие развоздушивателей может гарантировать качественное и стабильное функционирование системы.

Зачем нужен предохранительный клапан в системе отопления?

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафу После выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки – лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей – современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопления В лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы – для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки – тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого “запитано” отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкаф У лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а  также в связи с различной степенью теплопроводности внешних стен.

На практике соединить все отопительные приборы воедино можно следующими методами:

• тройниковым подключением;
• лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

Галерея изображений
Фото из
Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой

Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам

Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора

Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему

В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо

Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления

Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками

Веское преимущество лучевой системы

Поэтажная схема устройства

Использование гибких полимерных труб

Вариант подводки труб к радиатору

Технические достоинства лучевого варианта

Принцип первичных и вторичных колец

Техническое оснащение лучевой разводки

Коллектор в предназначенном для него шкафу

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

В завершении

Популярность конвекционного отопления сегодня связана лишь с тем, что большинство домов обладают минимальными теплоудерживающими характеристиками — раньше это не интересовало проектировщиков и строителей, т. к. их задачи были ориентированы на удешевление проектов. Отсюда светящиеся по ночам в инфракрасных детекторах дома, колоссальные затраты на тепловое обеспечение и частый косметический ремонт. И именно по причине высоких потерь тепла через оконные проёмы радиаторы отопления устанавливались непосредственно под ними — чтобы отсечь поступающий через щели оконных рам и через их остекление холодный воздух с улицы.

Конвективное отопление позволяет быстро и относительно недорого обогреть неутепленные помещения, однако не позволяет избежать иссушения воздуха, холодного воздуха на уровне пола (наиболее тёплый слой воздуха собирается у потолка), постоянного заплесневения стен в холодный сезон (по причине отложения влаги на их холодных поверхностях) и потребности в частом косметическом ремонте — приведённые факты неоспоримы.

С учётом новых требований по теплозащите зданий, изложенных в СНиП 23-02-2003, системы лучистого отопления вполне могут перехватить первенство у конвективного отопления. Домочадцам любого возраста будет гораздо приятнее и полезнее воспринимать инфракрасные лучи определённого волнового диапазона, чем находиться в воздушном «аквариуме» с постоянно холодными стенами, заполненном нагретым в результате конвекции воздухом и взвешенной пылью.

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

• определить места расположения радиаторов;
• выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
• изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
• составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

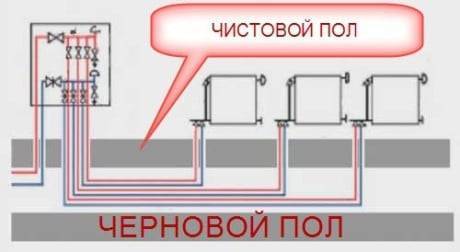

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Из каких элементов состоит коллекторная система

Котел. Центральным элементом, как и в любой другой отопительной системе, является котел. От него нагретый теплоноситель подается по трубам в радиаторы

При выборе теплогенератора важно правильно рассчитать необходимую мощность с учетом теплопотерь конкретного дома

Насос. Его устанавливают для принудительной циркуляции воды в системе. Выбирая насос, нужно ориентироваться на размеры труб, материалы и особенности работы нагревательных приборов

Важным параметром при выборе насоса является скорость перекачивания теплоносителя, на втором месте по важности – мощность устройства

Коллектор. За внешнее сходство с гребнем элемент конструкции называют еще гребенкой. Это распределяющая система, которую устанавливают для передачи теплоносителя ко всем нагревательным приборам. На коллектор можно установить запорно-регулирующие устройства, которые позволят контролировать расход теплоносителя в каждой «петле». Если оборудовать гребенку автоматическими системами удаления воздуха и термостатами, можно добиться максимальной производительности отопления при минимальном расходе энергии.

Коллекторные шкафы. Это конструкции, в которых устанавливают гребенки. Существуют самые разные модели – от простейших навесных коробок до шкафов-«невидимок», которые встраивают в стены и «маскируют» отделочными материалами так, что они становятся практически незаметными в интерьере. В коллекторных шкафах находятся важнейшие элементы лучевой системы – сама гребенка, запорная арматура, трубопроводы.

На что ориентироваться при выборе коллектора (гребенки)

Гребенки могут различаться в зависимости от материала, из которого изготовлены, количества контуров, вида дополнительных элементов. Устройства изготавливают из таких материалов:

• сталь;
• медь;
• латунь;
• полимеры.

Контуров может быть 2-12 в зависимости от модели. Особенность гребенки состоит в том, что при необходимости можно добавить дополнительные контуры.

По конструкции коллекторы бывают:

• простыми, состоящими лишь из основных элементов, без какого-либо дополнительного регулирующего оборудования;
• усовершенствованными, в которые производитель устанавливает автоматику, датчики и другие дополнительные элементы.

Простые конструкции представляют собой обычные трубки с ответвлениями и соединительными отверстиями. В усовершенствованных могут быть датчики температуры и давления, термостаты, электронные клапаны, смесители.

При выборе коллектора следует определиться с материалом и конструкцией приборов, а также учесть следующие нюансы:

• пропускную способность гребенки;
• количество контуров;
• максимально допустимое давление, при котором коллектор способен работать;
• расход электроэнергии для функционирования устройства;
• репутацию компании-изготовителя на рынке отопительного оборудования.
