Модели и технические характеристики газовых котлов Навьен Айс

Коды ошибок

Несмотря на насыщенность электроникой, функциональны корейские нагреватели, как и всякая техника, могут ломаться. Запуск и эксплуатация не всегда проходят гладко – в процессе могут возникать неполадки, и на дисплее появляются цифры – коды ошибок. Расшифровку кодов можно прочесть в руководстве по эксплуатации. Часто встречающиеся проблемы:

Ошибка «01». Может возникнуть из-за засорения системы или неисправности насоса.

Ошибка «02». Сработал проточный датчик системы отопления. Причин несколько:

— в систему попал воздух;

— засорился фильтр для теплоносителя на входе;

— есть течь;

— сломан датчик.

При ошибке «02» пропадает горячая вода. Температура воды резко поднимается и тут же снижается. Вполне вероятно, в системе ГВС – воздушная пробка. Она появляется из-за низкого давления, слабой работы циркуляционного насоса, поломки контроллера протока. В этом случае нужна регулировка давления и спуск воздуха из системы.

«03». Сработал датчик пламени – он «не увидел» огня. Причины:

— низкое давление газа;

— загрязнены электроды розжига;

— плохое качество газа;

— сломан датчик или разрыв электрической оцепи, проводящей его сигнал.

«10». Неправильно отводятся продукты горения. Причины:

— сломана турбина;

— неправильно подсоединен датчик давления;

— засорен дымоход;

— излишняя длина патрубка.

Бывает, нет никаких проблем с дымоотводом – возможно, сигнал вызван порывами ветра. Тогда причина в дымоходе – нужно его переделать. Для временного исправления ситуации можно убрать шланг, подающий воздух. Но это делается только в качестве временной меры.

Все модификации «Навьен» надежны, но продолжительность их эксплуатации во многом зависит от того, как была проведена установка, как проводится обслуживание и верно ли выставлены настройки.

Модельный ряд котлов Navien

По количеству контуров выделяется: двухконтурный и одноконтурный газовый котел Навьен. Подразделяются агрегаты и по способу отвода продуктов горения:

  • атмосферные — здесь отвод продуктов сгорания и приток воздуха осуществляется за счет естественной циркуляции. Камера сгорания у таких приборов — открытая;
  • турбированные — здесь нагнетание воздуха и удаление продуктов горения происходит посредством приточно-вытяжного вентилятора. В таких моделях дымоход может быть как коаксиальным, так и раздельным. В первом случае вытяжная труба находится внутри приточного трубопровода.

Модели котлов выпускаются с различными показателями мощности: от 10 до 40 кВт. Отопительные прибор способны эффективно справиться с обогревом помещений, площадью от 30 до 400 м². При нагреве воды до температуры 25°С, производительность оборудования равна 7-23 л/мин, до 40°С — от 4 до 14 л/мин.

Автоматика, которая входит в комплектацию оборудования, дает возможность осуществлять забор горячей воды сразу в нескольких точках и при этом поддерживать заданный температурный режим.

Информацию об автоматике для газовых котлов вы найдете здесь

На российском рынке изделия компании Навьен представлена двумя марками Deluxe и Ace. В маркировке моделей указывается мощность — цифровое значение в кВт.

Агрегаты турбированного типа имеют буквенное обозначение типа дымохода: Е — Euro свидетельствует о коаксиальном виде, К — корейское исполнение, т.е. — раздельный.

Приборы с открытой в маркировке обозначаются индексом А — атмосферные.

Prime

Навьен Прайм с погодозависимой автоматикой

Из всех изделий, выпускаемых компанией, именно в этой серии собраны наилучшие инновационные технологии. Агрегаты предназначены для отопления и снабжения дома горячей водой. Благодаря своей конструкции у данного устройства можно выделить следующие достоинства:

  • способен функционировать даже при минимальном давлении газа в 0,13 бар;
  • обеспечение горячим водоснабжением даже при значительном сокращении напора в водопроводных трубах;
  • встроенная система контроля работы прибора в зависимости от погоды. Для того, чтобы привести ее в активное состояние, нужно установить датчик на улице; Принцип работы погодозависимой автоматии описан в этой записи
  • встроенный циркуляционный насос вступает в работу при снижении температуры в помещении до 5°С;
  • имеется функциональный жидкокристаллический дисплей;
  • хорошая защита от перепадов напряжения в сети — до 30% от стандартного значения. При этом котел продолжает функционировать, но внутренняя защита осуществляет подачу уже стабилизированного напряжения;
  • теплообменник из нержавейки, который снижает риск образования коррозии и отложений на поверхности.

Котлы представлены в диапазоне мощностей от 13 до 30 кВт.

Deluxe

Navien Deluxe Plus двухконтурный

Газовый котел Навьен Делюкс имеет все те же свойства, который были описаны в предыдущей модели. Помимо этого, стоит отметить, что здесь в комплектацию входит датчик давления воздуха APS, который экономит расход газа в процессе функционирования котла. Он осуществляет регулировку мощности воздушного потока, который образуется вентилятором. При этом он расположен таким образом, что риск попадания конденсата на поверхность сведен к нулю. Модели представлены диапазоном от 10 до 40 кВт.

Востребован у потребителей газовый котел Navien DELUXE 24K. Это агрегат настенного исполнения с закрытой камерой сгорания. Теплообменник здесь выполнен из стали, что скорее минус, чем плюс. Как понятно из названия, мощность здесь составляет 24 кВт, производительность контура горячего водоснабжения — до 13,8 л/мин.

В комплектацию входит электронное управление с системой диагностики и комнатным термостатом. Производительность данного газового котла — высокая, КПД доходит до 90 %.

Установка и настройка

Схема, по которой подключаются котлы Navien, является очень простой. При установке необходимо все трубы присоединить к смонтированным смесителям, после чего их надо подвести к системе отопления.

К каждому котлу прилагается пульт управления и подробная инструкция, которая позволяет установить двухконтурный агрегат быстро и просто. Таким образом, можно легко установить агрегат самостоятельно. Конечно, при желании можно воспользоваться и помощью специальной компании.

Однако следует помнить, что при установке газового оборудования придется еще столкнуться и с газовщиками. Например, обязательным условием является заключение договора обслуживания газового котла, а также получение разрешения от газовой службы на его работу. Если этого вовремя не сделать, то можно получить большой штраф и даже наложение запрета на использование котла.

У всех навесных обогревательных устройств на нижней части корпуса есть пять штуцеров, к которым подключаются вода и газ. Порядок подключения осуществляется так – сперва подключается газ, затем располагаются вход и выход воды, а еще дальше – вход и выход теплоносителя. Следует не забыть, что на каждую трубу, которая подходит, надо подобрать шаровой кран.

Стену и котел следует разделить защитным экраном. Собой он представляет лист нержавейки 100Х60 сантиметров. Это необходимо сделать с целью пожаробезопасности. В комплектацию обогревательного устройства входит планка для крепления, которая также позволяет установить его правильно.

Для настройки котла можно воспользоваться пультом управления, при помощи которого удобно переключать и устанавливать значения температуры, а также другие параметры. Стоит помнить, что важным параметром является оптимальная мощность горелки, то есть размер пламени. За это отвечает электроника, которая учитывает время розжига, значение температуры, скорость изменения температуры в отопительном контуре, разницу температур в прямой и обратной трубе.

Виды

Существуют разные виды газовых котлов Navien (Навьен):

  • По типу установки — настенные и напольные. Различие между ними понятно из названия. Напольные агрегаты имеют большую мощность и габариты. Настенные компактнее, не занимают слишком много места и могут быть установлены непосредственно в помещении с точками разбора.
  • По типу конструкции камеры сгорания — атмосферные и закрытые. У атмосферных моделей горение происходит при непосредственном участии воздуха помещения и требует качественной вентиляции. Закрытые системы обеспечивают подачу воздуха в камеру (турбонаддув) и вывод продуктов горения наружу без контакта с внутренней атмосферой дома. Атмосферные типы имеют меньший КПД, но стоят заметно дешевле закрытых моделей.
  • Существуют также конвекционные и конденсационные модели. Первые, самые распространенные, используют только энергию сгорания топлива. Второй вид котлов, более сложный в конструкционном отношении и дорогой, использует энергию выводимых продуктов горения, получая дополнительно до 30% тепла. Это происходит за счет наличия дополнительного теплообменника, в котором использована энергия образования пара в системе дымоотведения.

ВАЖНО!

Наиболее востребованными моделями являются конвекционные образцы с закрытой камерой сгорания. Они обладают самым высоким КПД и оптимальным соотношением цены и рабочих параметров.

Конденсационные водогрейные котлы

Одной из последних разработок фирмы стали конденсационные котлы высокой эффективности, разработанные в 2006 г. и выпускаемые по собственной технологии, не имеющей мировых аналогов. Представителем этого вида теплогенераторов может служить настенный котел Navien модели NCN. Его работа основана на принципе подогрева обратной воды из отопления отходящими продуктами сгорания, что обеспечивает дополнительную экономию топлива за счет отбора скрытого тепла водяного пара, содержащегося в отходящих газах.

Дополнительный теплообменник способствует увеличению сопротивления проходу уходящих газов, поэтому газовые котлы Navien NCN оборудованы устройством их принудительного удаления.

Конденсационные котлы, в отличие от традиционных, снабжены конденсатосборником и специальным трубопроводом. Конденсатосборник служит для сбора конденсата, образовавшегося при охлаждении продуктов сгорания, трубопровод — для слива его в канализацию.

Благодаря пониженной температуре уходящих продуктов сгорания устройство дымоудаления конденсационного теплогенератора может быть смонтировано с применением пластиковых труб, которые дешевле металлических. Это значительно снижает затраты.

Дополнительной экономии топлива способствует применение горелок с предварительной подготовкой газовоздушной смеси и возможностью изменения тепловой мощности в диапазоне 30-100%.

Все газовые напольные и настенные котлы Navien комплектуются инструкцией и пультом дистанционного управления, полностью русифицированными.

Корейская техника для российской зимы

Разумеется, и потребителей, и фирмы по продаже, установке и обслуживанию газовых индивидуальных котлов марки Navien интересуют не только технические характеристики этих агрегатов. Очень часто задается вопрос: насколько эти устройства эффективны и приспособлены к работе в российском суровом климате?

Производитель гарантирует, что вся техника готова к специфике отечественного рынка и приспособлена к работе в сложных условиях. Соответствие российским стандартам подтверждается наличием всех необходимых сертификатов.

Внутреннее устройство газовых агрегатов Навьен защищено от перепадов давления и напряжения в газоснабжающих, водопроводных и электрических сетях, надежно защищено от замерзания. Режим минимального нагрева позволяет избежать замерзания труб при долгом отсутствии хозяев. При снижении температуры теплоносителя до 10 °С включается насос, обеспечивающий непрерывную циркуляцию теплоносителя по отопительному контуру, при дальнейшем снижении температуры автоматика включает горелку.

А как с надежностью?

В отзывах на котлы Навьен все же отмечаются некоторые возникающие в процессе эксплуатации неисправности: повышенная шумность насоса при работе, нередко выходит из строя панель управления. Но в основном преобладают положительные оценки потребителей.

Главный недостаток газовых котлов Навьен (впрочем, как и других марок) — невозможность эксплуатации при отключении электроэнергии (отсутствие энергонезависимости). Но эта проблема решается достаточно просто — достаточно приобрести и установить источник .

«Навьен» настенный

Изобилие предложений на рынке газовых котлов способно ввести в замешательство. Извечная проблема поиска золотой середины между ценой и качеством нашла свое отображение и здесь. Купить надежный, но дорогой немецкий продукт или же сэкономить и ограничить свой выбор на китайском варианте? Можно остановиться на довольно качественной и сравнительно недорогой итальянской продукции

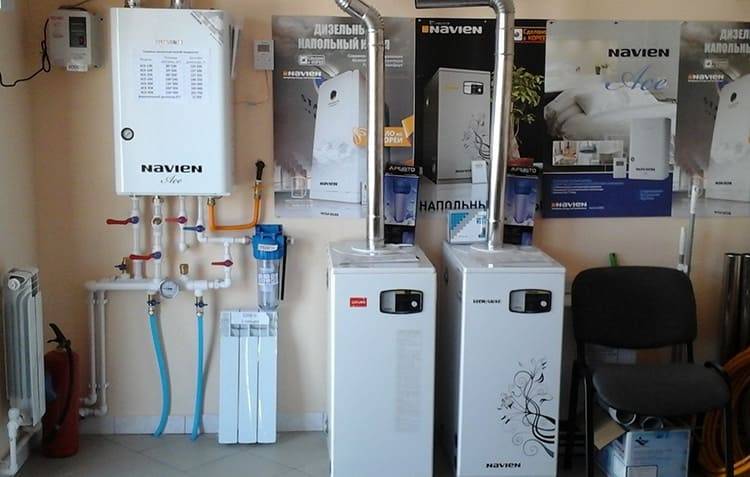

Виды газовых котлов Navien (Навьен)

Конструктивное исполнение каждой отдельно взятой модели отопительного оборудования Navien может существенно отличаться друг от друга. Это оказывает определённое влияние на порядок выполнения монтажных работ и особенности эксплуатации. Предлагаем познакомиться с основными видами газовых котлов Навьен, чтобы вы смогли решить, какой вариант идеально подойдёт для вашего дома.

Производитель предлагает широкий модельный ряд

По способу установки

В зависимости от способа установки, газовые котлы Navien принято делить на напольные и настенные. Первые монтируются на полу и имеют достаточно большие габариты. Для их размещения, чаще всего, выделяется отдельная котельная. В маркировки подобных моделей Навьен присутствует буква «N». У настенных устройств более компактные размеры. Их крепят на вертикальную поверхность.

Настенные газовые котлы Навьен имеют небольшие габариты

Вес напольных котлов Navien может быть значительным

По количеству контуров

Компания «Навьен» предлагает одно- и двухконтурные модели. Первый вид используется исключительно для нагрева воды для системы отопления. Во втором – предусмотрен дополнительный контур, позволяющий нагреть определённое количество воды для ГВС.

Двухконтурные котлы Navien используются для обогрева дома и нагрева воды

По функционалу

Функциональные возможности устройств зависят от того, к какой линейке относится устройство:

  • Prime. Для этого модельного ряда характерна максимальная комплектация. Газовые котлы полностью отвечают требованиям, предъявляемым к отопительному оборудованию, так как при их разработке использовались инновационные технологии. Мощность может колебаться в пределах 13–35 кВт. Актуальная информация отображается на жидкокристаллическом дисплее;
  • Deluxe. Функционал устройств близок к предыдущей линейке, однако отсутствует дисплей. Дозирование воздушной струи для оптимизации рабочих параметров газового котла обеспечивается с помощью датчика давления воздуха (APS). Представлен широкий модельный ряд устройств с мощностью 10–40 кВт;
  • Ace. Наиболее востребованная линейка с оптимальным функционалом и приемлемой стоимостью. Возможна работа в ручном, автоматическом режиме и по таймеру. Компания предлагала газовые котлы с открытой камерой Ace Ftmo и с закрытой – Ace Turbo. Однако недавно было опубликовано заявление о снятии данной линии с производства;
  • Steel (GA/GST). Одноконтурные и двухконтурные приборы с мощностью 11–40 кВт, для изготовления которых используются прочные материалы, включая нержавейку. Функционал зависит от комплектности;
  • SmartTok. Современное отопительное оборудование, допускающее дистанционное управление посредством смартфона. Позволяет отрегулировать режим работы котла на расстоянии, а также с помощью голоса. Предусмотрен датчик наружной температуры.

Prime – обладает максимальным функционаломЛинейка Ace имеет оптимальный функционал

Основные неисправности и их решения

Возникающие неисправности отображаются на дисплее в виде числового кода. Каждый из них соответствует определенной ошибке, т.е. сигналу с определенного датчика об отказе соответствующего узла.

Рассмотрим их подробнее:

  • Е 01. Превышение температуры нагрева. Свидетельствует о выходе из строя циркуляционного насоса или о засорении фильтра теплоносителя.
  • Е 02. Ошибка циркуляции ОВ. Возможность протечек теплоносителя.
  • Е 03. Газ не горит. Следует проверить, открыт ли вентиль подачи газа.
  • Е 04. Паразитное пламя. Возможно искрение датчика, воспринимающего это как открытый огонь.
  • Е 05, Е06. Короткое замыкание датчика температуры ОВ. Возникает из-за появления конденсата на плате с датчиком.
  • Е 07. Отказ датчика температуры ГВС. Проверить контакт датчика.
  • Е 08. Короткое замыкание датчика нагрева ГВС. Замена датчика.
  • Е 09. Отказ вентилятора. Заменить вентилятор.
  • Е 10. Неполадки в системе дымоудаления. Возможна закупорка дымохода или обледенение выводящего канала.

Возможно наличие дополнительных кодов, с которыми необходимо внимательно ознакомиться в руководстве пользователя.

Достоинства и недостатки

У газовых котлов Навьен есть множество неоспоримых преимуществ:

  • стойкость к скачкам напряжения, обеспечивающаяся установкой специального чипа. Его наличие позволяет сохранять работоспособность котла при входных параметрах сети, колеблющихся в пределах 165–300 В;
  • невысокие эксплуатационные расходы;
  • экологическая безопасность;
  • автоматизация процесса. Возможно программирование режима работы;
  • длительный срок службы при своевременном сервисном обслуживании;
  • простота управления. Некоторые модели допускают дистанционное управление посредством смартфона;
  • высокое качество при вполне приемлемой цене;
  • большой ассортимент, позволяющий подобрать газовый котёл не только с нужными характеристиками, но и с подходящим дизайном и цветом;
  • компактность устройств, позволяющая установить отопительное оборудование даже в достаточно ограниченном пространстве;
  • быстрая скорость нагрева отопительного контура;
  • наличие функции самодиагностики, позволяющей своевременно определить ошибки и неисправности в системе.

Газовые котлы Навьен имеют высокое качество сборки

К недостаткам можно отнести:

  • возможность подключения только к одному крану с горячей водой;
  • энергозависимость;
  • шум в процессе работы;
  • сложность ремонта, так как возможна установка только оригинальных деталей из-за отсутствия аналогов. Но доступная стоимость ремкомплекта позволит, при необходимости, восстановить работоспособность устройства с минимальными затратами;
  • необходимость защиты электроники от грозы;
  • необходимость обращения к специалистам в случае поломки. Ремонтировать газовый котёл своими руками нельзя.

Для работы всех газовых котлов требуется электроэнергия

Меры предосторожности

Помещение, где находится котёл, должно хорошо вентилироваться.

Баллоны с газом, если они применяются, нужно хранить в отдельном прохладном помещении.

Нельзя сушить вещи на трубах газового отопления.

Параметры электросети должны соответствовать требованиям к конкретной модели (Например, 220В, 50 Гц).

Агрегат должен включаться в отдельную розетку (другие приборы в неё не включаются), удлинители и переходники – не допустимы.

Влажными руками нельзя прикасаться к корпусу прибора, включать его в сеть.

Работающий прибор должен быть в защитном корпусе.

Нельзя самостоятельно устанавливать или ремонтировать газовое оборудование – это работа государственных служб. Раз в год эти службы будут проводить профилактический осмотр котла.

Если появились пузырьки, немедленно перекройте газовый вентиль, обеспечьте приток воздуха и вызовите аварийную службу.

Принципы монтажа настенного газового котла

Как обычно, после приобретения газового котла, прокладки газовой магистрали и монтажа отопления, наступает очередь сборки всей системы воедино. Подключение котла Навьен, как и любого другого, является не совсем простой задачей. А все потому, что каждая конкретная модель имеет свой тип подключения. В связи с этим монтаж такого котла должен осуществляться настоящими специалистами.

Перед монтажом котла, если у него неполная комплектация, потребуется докупить:

  • систему аварийного контроля температуры;
  • устройство управления мощностью;
  • термометр;
  • механизм давления;
  • предохранитель.

Однако на практике, как правило, любой котел обладает такой комплектацией.

Производя установку отопительной системы с открытой камерой сгорания, должно быть предусмотрено отдельное помещение с площадью не менее 4 м 2 при высоте потолка в 2,5 метра. Кроме этого не стоит забывать и о наличии вентиляционной системы. Для систем отопления с закрытой камерой сгорания систему вентиляции предусматривать не обязательно. Также стоит позаботиться и об установке розетки с датчиком аварийного выключения. Дополнительно должен быть подключен стабилизатор, а сам котел нужно заземлить. Если котел будет вешаться на стену, подверженную возгоранию, то ее потребуется обшить соответствующим защитным материалом. Просвет между трубой и проделанной дырой в стене нужно будет закрыть цементным раствором. Еще до подключения термоблока нужно проконтролировать, чтобы в щелях не оставалось ни малейших частиц мусора.

Установить и настроить управление газовым котлом Навьен является довольно трудоемким процессом, проводить который должны соответствующие специалисты. Если вы все же решились на приобретение газового котла Навьен, вас приятно удивит его низкая цена и бесплатная его доставка.

Отопительные установки с корейскими «корнями», Навьен, часто используются как в частных загородных домах, так и в квартирах.

Чем обусловлена такая популярность, какие конструктивные особенности имеет оборудование и с какими трудностями может столкнуться потребитель, приобретающий газовый котёл Навьен.

Инструкция по безопасному использованию (эксплуатации), выбор модели и правильный уход. Обо всём расскажем далее.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.
