Камины из кирпича для дома своими руками — схема кладки

Устройство камина

Разновидности каминов по типу теплоносителя

Обогревание комнаты обусловлено инфракрасным нагревом, при котором окружающие предметы получают энергию, затем передают ее в воздух. Открытые камины дают мало тепла, а устройства с закрытой внутренней топкой отапливают небольшой дом, дачу.

В некоторые сооружения ставят внутренний вентилятор, чтобы усилить конвекционные потоки и сделать нагревание равномерным.

В конструкции есть элементы:

  • топливник — пространство для огня;
  • дымоход с дымовой камерой для сбора газов;
  • основание камина;
  • портал.

Топливник

Можно камин построить с раскрытой или отгороженной областью для сгорания топлива. Топка бывает различной формы, лучше сложить прямоугольную или квадратную конструкцию. Размерные параметры рассчитывают теплотехники для типовых проектов или при индивидуальном строительстве.

Топливник характеризуется параметрами:

  • объем;
  • мощность выделяемого тепла;
  • состав топлива;
  • количество образующейся золы.

Открытые топки являются отделом камина, в них отсутствует дверца. В закрытых устанавливают съемные экраны или дверку для загрузки дров. Такие элементы ставят при реконструкции старого камина. При строительстве нового чаще монтируют готовые топки из стали и чугуна закрытого типа. Используют дрова, уголь, биотопливо и газ, есть электрические модели.

Дымоход

Дымоход из сендвич-трубы

Представляет собой инженерную систему в виде вертикальной трубы с определенными техническими параметрами для вывода дыма и получения тяги. Продукты горения отводят с помощью естественной разницы давления в нижнем и верхнем отделе или применяют вентиляторы для принудительного перемещения.

Дымоходы можно класть из материалов:

  • керамический кирпич (стенки толщиной 120 мм);
  • термостойкий бетон (стенки — 65 мм);
  • асбестоцементные трубы только для температуры не больше +30°С;
  • стальные трубы по типу сэндвичей.

Современные каналы выполняют из эмалированных коллекторов, вермикулитобетона, ставят трубы из стекла и композитных материалов. Высота и сечение дымохода определяют по мощности топки, учитывая безопасность. Принимают в расчет технические требования и нормативы.

Основание

Между топкой и фундаментом располагается основание. Его выполняют разной формы и конструкции в зависимости от уровня нахождения камеры сгорания. Для лучшего прогревания комнаты используют низкое расположение очага, чтобы источник тепла был почти вровень с полом. Такой выгодный вариант возможен не всегда.

Проблемы появляются, если камин строят в готовом доме, т. к. нужно вырезать участок железобетонной плиты или занять часть подвального пространства для фундамента сооружения. Технология требует, чтобы под плитой основания был промежуток для сбора золы и притока воздуха с доступом для обслуживания.

Портал

Камин с каменным порталом

Это декорированная передняя часть с обрамлением топки. Порталы выполняют разными материалами, например, лицевым кирпичом, природным камнем

Распространена декорация в виде резьбы, стилистических элементов, акцентирующих внимание на интерьере комнаты

Требования при сооружении порталов:

  • Безопасность в плане пожаров, поэтому используют негорючие материалы.
  • Отсутствие риска для здоровья человека — используют обшивку с малой проводимостью тепла, чтобы не обжечься при касании. Также облицовка не должна выделять ядовитые и вредные компоненты при нагревании.

В классике с монументальной архитектурой, готике оформляют камины в просторных залах. Для небольших используют этнический кантри. Средние комнаты оснащают очагами в стиле хай-тек, минимализм, романтизм.

Кирпич и раствор

Шамотный кирпич для кладки топки

Для кладки берут керамический кирпич, который имеет малую проницаемость для влаги. Материал хорошо сопротивляется высокой температуре, не разрушается от химических ингредиентов дыма. Силикатный белый кирпич не используют из-за сильного впитывания воды и более низкой прочности.

Непосредственно для топки применяют шамотный кирпич, который больше сопротивляется жару. У керамики и шамота разные коэффициенты расширения при нагревании, поэтому в камине их не перевязывают друг с другом, чтобы не было трещин. Кирпич рубят вручную, или распиливают болгаркой. В первом случае при вырубке половинки вторая часть кирпича всегда будет испорчена.

Самостоятельно готовят песчано-глиняный раствор, берут глину жирного сорта без включений другого вещества. Используют песок, которые просеивают сквозь сито с ячейками 0,3 – 1,5 мм. Глину выдерживают под открытым небом, лучше если это будет зимой.

Перед замешиванием раствора глину замачивают водой на 4 – 6 суток, затем полученное тесто процеживают, выбирают камни. Пропорция глины к песку составляет 1:1 – 1:3, это определяется жирностью первой. Избыток глины приведет к текучести и растрескиванию, недостаток — сделает раствор сухим и неподвижным.

Продают готовые сухие смеси для кладки печей и каминов. Они расфасованы в мешки, для работы нужно добавить воды.

Виды каминов и способы их размещения

Камины классифицируются по трем параметрам – форме, виду портала и размеру топливника. При ширине портала менее 51 см камин считается малым, от 51 до 63 – средним, а все остальные устройства считаются большими.

Перед тем, как изготовить камин своими руками, нужно продумать его размещение, которое может выполняться следующим образом:

  1. Центральное размещение. Довольно интересный, но не очень популярный вариант. Конечно, установленный прямо в центре комнаты своими руками камин выглядит интересно и достаточно необычно, но конструкция будет препятствовать свободному движению и отнимет существенную часть свободного пространства. Впрочем, желание максимально эффективно реализовать тепло от камина и создать интересный интерьер вполне может перевесить очевидные недостатки.
  2. Размещение возле стены. Самая популярная схема расположения камина. Из плюсов такой схемы можно выделить хорошую теплоотдачу, экономию свободного пространства и возможность визуального отделения зоны отдыха от остальной площади комнаты. Единственный недостаток – при установке пристенного камина придется уделить максимум внимания теплоизоляции стен.
  3. Угловое размещение. Довольно удобный вариант для маленьких комнат – для углового камина требуется совсем немного пространства. Несмотря на кажущуюся скромность, расположенный в углу камин будет очень хорошим дополнением к интерьеру помещения. Кроме того, порядовка такого камина очень проста, да и угловое размещение позволяет скрыть незначительные ошибки, допущенные при монтаже. Грамотное выполнение отделочных работ только поспособствует созданию приятного интерьера.

Решая, как правильно построить камин в доме с точки зрения его размещения, следует учитывать следующие рекомендации:

  • Устанавливать камин прямо напротив входной двери крайне нежелательно – попадающий через нее холодный воздух помешает нормальной циркуляции разогретого воздуха;
  • Если рядом с камином будет постоянно проходить сквозняк, то лучше поискать другое место для установки конструкции.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены
  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

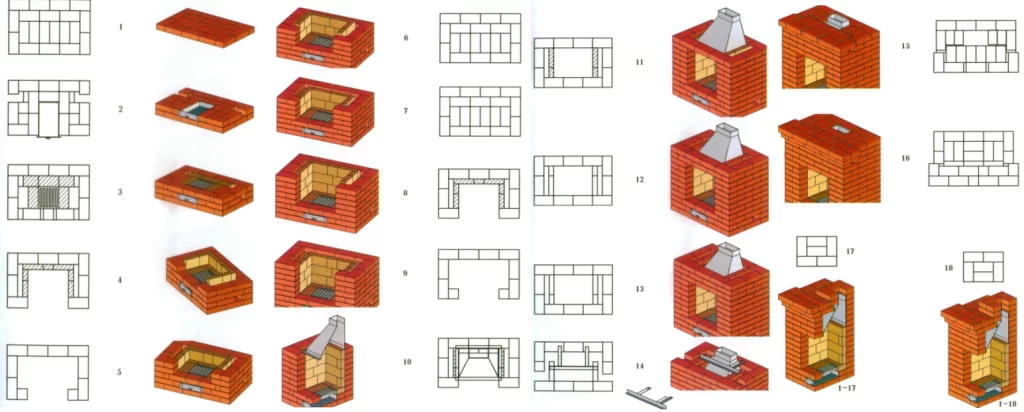

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал


Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего


Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

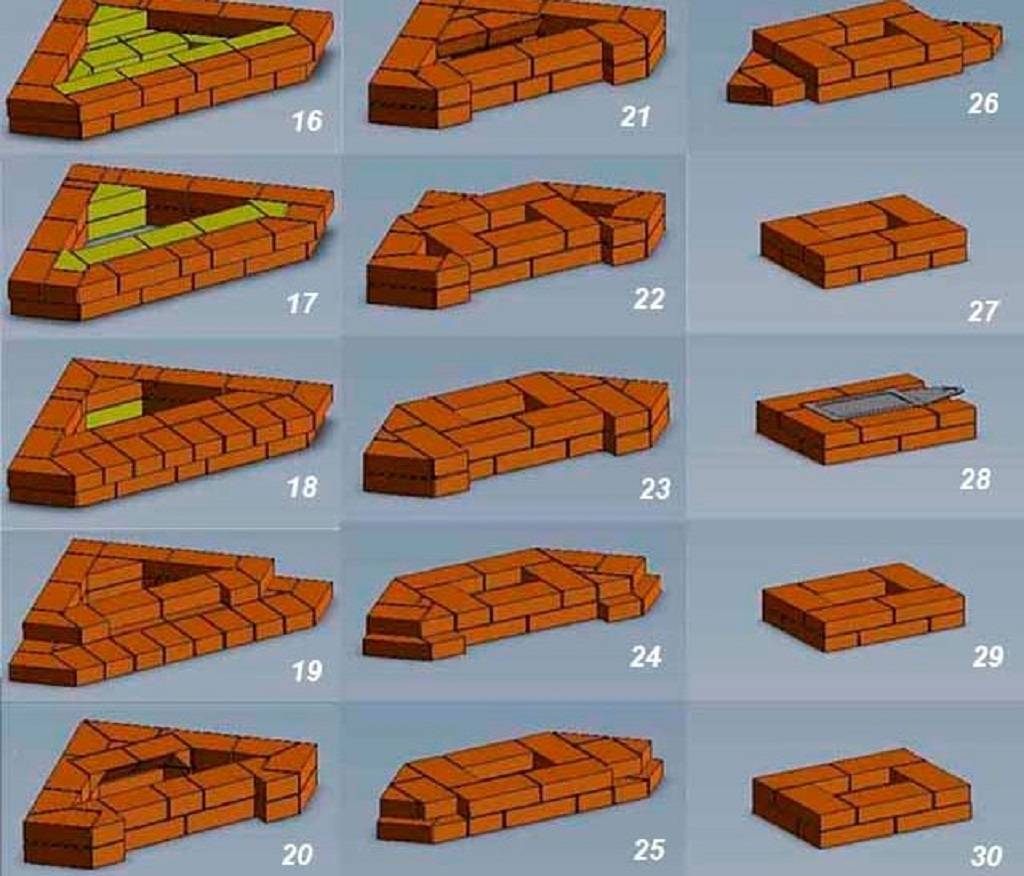

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Ключевые элементы, из которых состоит камин

Состав камина под дрова

Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):

  • основание;
  • зольник (бункер, расположенный под колосниковой решеткой, предназначение которого – собирать золу);
  • топливник – это пространство, в которое закладывается топливо, и где оно горит;
  • зеркало – задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала – отражать тепловую энергию, направляя ее из портала в помещение);
  • дымовой зуб – это выступ, формируемый окончанием зеркала, который имеет две основных функции – предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
  • хайло – это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
  • задвижка – заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция – регулировать мощность холодных и горячих воздушных потоков).

Пошаговая инструкция

Фундамент

На разных этапах работы важно уделить максимум внимания деталям. Чтобы красивый небольшой камин из камня или кирпича не разрушился со временем, необходимо возвести надежный правильный фундамент

Возведение подобной конструкции возможно только в том случае, если основные перекрытия в помещении выполнялись не из железобетонных плиток. Схема возведения простого фундамента:

  1. На первом этапе вырывается котлован глубиной до 60 см, и при этом учитывается проекция камина (не ниже чем на 15 см).
  2. Днище засыпается щебенкой и плотным слоем утрамбовывается.
  3. После этих действий фиксируется опалубка (не ниже чем на 6 см от уровня полов), которая выстилается бутовым камнем.
  4. Слоями заливается раствор, верхняя часть основы разравнивается и накрывается пленкой.

Конструкция печи

Пристенный закрытый камин из кирпича на дровах выкладывается методом порядовки. Первый базовый ряд в обязательном порядке выкладывается с использованием цементного слоя. В процессе работы по рядам постоянно проводят проверку с помощью бечевки или угольника. Схема, по которой проходит кладочный процесс, как правило, понятна и доступна, но предварительно нуждается в изучении. Перед первым использованием кирпича его необходимо слегка увлажнить, чтобы в будущем материал не поглощал воду из раствора, тем самым не снижал качество и мощность укладки.

Порядная кладка каминов требует внимательности к деталям. Технология сухих швов подразумевает наличие между топкой внешней стеной пространства для устранения перегрева. После 4—5 рядов рекомендуется протирать внутреннюю поверхность печи тряпкой для удаления излишков раствора, которые осыпаются при растопке. Облицовка и наружные стенки камина не связываются во избежание разрушения по причине различных температур.

Работы с дымоходом печи

Кладочные проекты каминов из кирпича подразумевают сооружение дымохода

Если при постройке печи рассматривается вариант работы устройства с полноценным отоплением помещения, то важно чтобы дымоход формировался изначально правильно. Вертикальное положение постоянно регулируется при помощи специального отвеса

Выводя дымоход за границы кровли, раствор для работы меняется на песчано-цементный, при этом следует заблаговременно позаботиться о том, чтобы выход трубы был закрыт от осадков. Правила пожарной безопасности обязательно соблюдаются. Топка и пол возле нее ограждаются железным листом.

Облицовка

Финальным этапом постройки печи является формирование облицовки. Дачные камины из фигурного кирпича имеют свой дизайн, поэтому зачастую внешний вид печи не изменяется. Но те, кто желает выделиться и соорудить не только источник, который дарит отопление, но и смотрится привлекательно, красят устройства специальными красками и отделывают штукатуркой, специальными облицовочными камнями или стеклом.

https://youtube.com/watch?v=k_x6VYVwsYM

Изготовление углового камина

Если необходимо делать фундамент, то работу делают по схеме:

  • Сначала в грунте роют яму 400-500 мм глубиной, шире камина на 100-120 мм;
  • Дно углубления засыпают песком, толщиной 100-120 мм. Слой песка уплотняют, поливая водой и утрамбовывая;
  • На песчаную подушку насыпают слой щебня, его делают такой же толщины, как и песчаный слой;
  • На щебне собирают арматурный каркас;
  • Обшивают стены деревянного дома асбестовыми листами;

Устанавливают опалубку из досок, если фундамент фигурный или полукруглый, то лучше его оградить металлическим листом.

Кладка

До начала кладки, выберите лучший кирпич для кладки топки (отлично, если есть шамотный кирпич).

После этого начинайте класть первый ряд.

Кладка производится так:

  1. От края основания, отступая на 5 см, выкладывают на сухую первый ряд кирпичей;
  2. С помощью деревянной планки и угольника, выравнивают этот ряд и выставляют углы под 90 градусов;
  3. Меряют рулеткой диагонали, отклонение не должно быть более 5 мм;
  4. После выравнивания кладут кирпичи на раствор.

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательностиПри укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами

Дальше ряды кладут так же – подгонка кладки на сухую, укладка кирпичей на раствор. Все ряды проверяется с помощью уровня и отвеса.

Есть простой способ, обеспечить правильность кладки. Когда будут выложены первые 2 ряда, угловые точки с помощью отвеса переносят на потолок и вбивают в этих местах гвозди. К ним привязывают бечевки с грузом, которые они будут служить маркерами.

Перекрытие топки и других частей камина делают из металлических уголков.

Верхний ряд кладут без раствора на металле. Своды арок делают с помощью деревянных шаблонов – кружал.

Форма и размер кирпичного камина

Форма камина зависит от предпочтений хозяина. Универсальных пропорций сооружения не существует, параметры зависят от квадратуры комнаты, рекомендаций инженеров и стандартного размера элементов кладочного материала.

Для нахождения размеров топки определяют площадь помещения, делят значение на 100. Так получают квадратуру дна топки. Например, для комнаты 30 м² потребуется основание камеры 0,3 м². Глубину делают всегда меньше в 1,5–2 раза, чем ширина. Для топки площадью 0,3 м², где ширина измеряется тремя кирпичами (75 см), глубина составит 37,5 см.

Высота кладки стен топочного отделения равняется ширине, умноженной на 1,5. Для ширины в 3 кирпича ее принимают на уровне 15 кладочных рядов.

Разновидности каминов

Наиболее распространенные кирпичные камины подразделяют на два типа: встроенные и пристенные.

Встроенные


Встроенный камин

Монтируются внутри несущей стены, внутри которой расположен и дымоход. Это достаточно сложный вариант для самостоятельного строительства, и, как правило, создается он заранее – еще на этапе проектирования дома.

Пристенные

Самый удобный вариант для самостоятельной кладки. Такой камин можно выложить на даче или в частном доме собственными руками, даже не имея в этом деле опыта.

Сделать это можно на любом этапе – как при строительстве самого дома, так и уже в готовом помещении. Единственное, с чем придется повозиться, если кладка планируется в жилом здании, где закончен ремонт, – создание отдельного фундамента для камина или печи.

Пристенный горящий камин

Пристенные камины делятся на два вида: прямые и угловые. Угловые располагаются в углу, на стыке двух стен, имеют достаточно компактные размеры, поэтому занимают меньше пространства. Сделать угловой камин несколько проще, чем прямой, но схема порядовки у него отличается, и материала потребуется меньше.

Типы печи

Устройства в основном бывают двух типов отопления:

  • Горячего (изделия быстрого нагрева). Они предназначаются для редко используемых помещений. К примеру, для отопления дачи, бани, гаража и т.п. Использование агрегата без контроля может привести к перегреву.
  • Холодного (с контролем температурного режима). Корпус таких конструкций нагреваются не выше 50°C.

По конструкции устройства подразделяются на три вида:

  • Закрытого типа. Такая компактная печь из металла в баню с малой площадью станет идеальным вариантом. Внутри оборудование обложено огнеупорным материалом для увеличения степени отдачи тепла. На него возможно установить решётку для камней.
  • Открытого типа. Данные аппараты зачастую оснащают ёмкостью под воду и каменкой открытого типа.
  • Комбинированные модификации.

Банная печь из металла может топиться:

Подбор материалов

Огнеупорный кирпич для камина

Кирпичный камин можно сделать из обыкновенного полнотелого кирпича целиком, но для внутренней отделки топки лучше всего использовать шамотный кирпич – он гораздо более огнеупорный, устойчив к воздействию химически активных продуктов, образующихся в результате горения, а также медленнее разогревается и дольше держит тепло.

Для раствора можно взять готовую огнеупорную смесь, которая продается в строительных магазинах. Более простой вариант – классическая комбинация глины и песка, точное соотношение которых подбирается опытным путем. Стоит отметить, что кладка камина производится без использования цемента (разрешается добавлять его к глиняно-песчаной смеси лишь в количестве 10-20% при выкладывании основания).

Для камина с закрытой топкой нужны будут металлические дверцы с огнеупорным стеклом (более простой вариант – полностью металлические дверцы, но тогда не будет виден огонь). Если планируется камин с открытой топкой, то дверцы не понадобятся.

Также понадобятся продувная и прочистные дверцы, плюс заслонки для регулировки воздушных потоков.

Для дымохода лучше всего подойдет труба с круглым сечением из нержавеющей стали.

Облицовку можно сделать с помощью штукатурки, керамической плитки, либо не делать вообще – оставить кирпич как есть.

Технология возведения камина

На своей даче вы можете сделать своими руками открытый камин или закрытый, на основе чугунной топки.

Проекты каминов из кирпича вы можете посмотреть выше, там же есть схема дымохода.

Для начала заливается фундамент. В среднем каминопечь весит около тонны, и конечно никакой пол ее не выдержит. Поэтому делается самый настоящий устойчивый фундамент, на который укладывается лист рубероида.

Это делается потому, что кирпич очень гигроскопичен и легко набирает воду, а значит, нужно изолировать его от влаги.

Порядовка кирпича осуществляется в шахматном порядке следующим образом: в левую руку берете кирпич, опускаете в воду на пару секунд, а правой рукой наносите глинопесчаную смесь, кладете кирпич и прижимаете его сверху.

Порядовка камина начинается с углов, а после заполняются стены. Как это делается видно на видео ниже.

Видео:

Принцип работы камина

Камины с различным типом топки

Принцип работы камина заключается в поступлении в топку холодного воздуха снизу, после чего тот нагревается при сгорании топлива и поднимается вверх по дымоходу, попутно отдавая тепло в комнату, прогревая наружные конструкции.

Важно правильно рассчитать высоту и ширину дымохода, соотнести ее с величиной топки, чтобы тяга хорошо удаляла продукты горения. В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход

При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения

Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения

В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения.

Чтобы не допустить обратной тяги, попадания дыма в помещение, в обычных каминах регулярно проводят читку дымохода. Для электрических, биокаминов и фальшкаминов такая процедура не требуется.

Создание внешнего вида камина

Отделка камина – дело тонкое и ответственное. Чаще всего для декоративной отделки выбирают:

  • облицовочных кирпич;
  • керамическую плитку;
  • натуральный камень;
  • узорчатые или гладкие изразцы.

Облицовочный кирпич производится, как традиционной формы, так и угловатой или клиновидной, с округленными краями и пр. Цвет изделий можно выбрать, исходя из предпочтений и общей цветовой гаммы помещения, самый разнообразный: белый, желтый, красный, коричневый и даже черный.

Плитка для облицовки выпускается нескольких видов. Можно выбрать майолику (прессованные изделия с рисунком, покрытые глазурью), терракоту (керамический неглазированный материал), клинкерную плитку или керамогранит.

Натуральный камень может помочь создать грубую отделку, отлично сочетающуюся с современным интерьером.

Названные материалы обладают хорошей теплопроводностью, презентабельностью, прочностью, долговечностью, устойчивостью к высоким температурным режимам.

Можно обойтись и без дополнительной облицовки камина, при условии, что кирпич выбран, а кладка выполнена – идеально. В таком случае делается аккуратная затирка швов белым раствором.

Мы подобрали ряд фотографий для демонстрации того, как может выглядеть законченный и правильно отделанный камин.

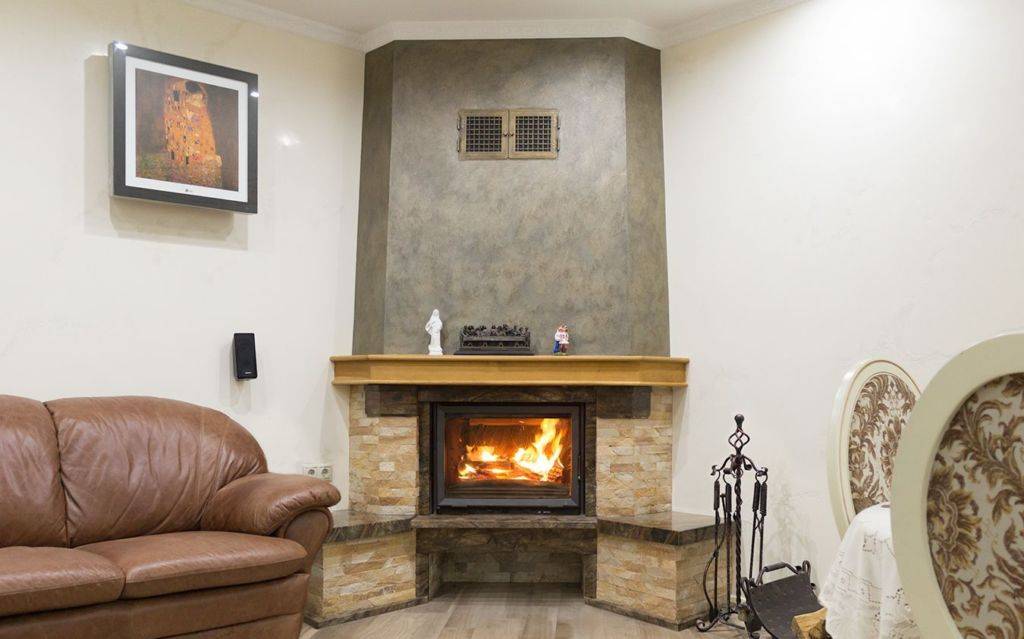

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

  1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
  2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
  3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
  4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Принципы кладки для кирпичных каминов

Кладка каминов может иметь различную порядовку, но некоторые принципы одинаковы для любого варианта:

  • первый ряд кирпича принято укладывать, ставя на ребро, а последующие – плашмя;
  • первые два ряда называют основанием камина (или печи);
  • дно топки должно возвышаться над полом не менее чем на три ряда кирпичной кладки;
  • кирпич не должен иметь надломов, сколов или трещин;
  • красный полнотелый кирпич перед кладкой рекомендуется замочить в воде, чтобы он напитался влагой (когда, погруженный в воду, он перестанет выпускать воздушные пузырьки, значит, кирпич впитал достаточно влаги);
  • шамотный кирпич замачивать в воде не нужно – достаточно будет удалить с его поверхности пыль или грязь влажной тряпкой;
  • толщина шва не должна превышать 0.5 см;
  • нужно наносить такое количество раствора на кирпич, чтобы раствор не выходил за границы кирпича;
  • если где-то между швами появляются излишки раствора, их следует удалять;
  • начинать кладку лучше всего с углов, проверяя их по отвесу и по уровню;
  • если кирпич был разрезан, то край, оставшийся после отреза, необходимо замуровать в раствор;
  • раствор для кладки кирпичных каминов не должен содержать комков, не должен быть текучим или липнуть к рукам, и должен быть однородным;
  • лучше всего каминную кладку делать в теплое время года – тогда раствор будет быстрее сохнуть (это особенно актуально для фундамента);
  • обмазывать раствором камин изнутри нельзя.

Выбор проекта

Первый этап работы – выбор проекта. Прежде всего необходимо определиться по поводу формы и размеров камина. Даже опытные мастера используют в работе порядовки – по сути чертежи с пошаговой инструкцией, в которых указаны количество рядов и расположение в них каждого кирпича. И тем более, использование такой схемы кладки очень удобно для непрофессионалов, выполняющих работу своими руками. Также порядовка позволяет точно рассчитать какое количество кирпичей нужно, а значит определить финансовые расходы.

Мы подготовили несколько порядовок каминов из кирпича, разных размеров и дизайна. Предлагаем вам выбрать подходящую

Для повышения КПД камина, необходимо отдельно продумать дымоход. Дымоход имеет множество аспектов без соблюдения которых камин может быть не только не эффективен, но и опасен.

Устройство и размеры очага

Эти камины по своему устройству, похожи на при стенные изделия.

Очаг имеет топливник, конусообразный приемник для дыма и прямой дымоход. Треугольные конструкции отличаются только сечением в виде треугольника, что осложняет процесс кладки.

Принцип его работы не отличается от обычного  – сухие дрова горят в открытой топке, образующийся при этом дым уходит через дымоход. Часть тепла отражает в помещение каминный зуб (примерно 20%), а все остальное теряется вместе с уходящим дымом.

Если тяга плохая то дым будет проникать в комнату, а слишком сильная тяга станет причиной больших теплопотерь. По этой причине нужно подбирать оптимальное сечение дымового канала с учетом размера топочной ниши и площади помещения.

Горящие дрова иногда выстреливают сквозь фронтальный проем кусочками жара.

Для предотвращения пожара, укладывают перед топкой на пол металлический лист.

Камин стоящий вплотную к деревянным стенам, нужно изолировать оцинкованным металлом.

Угловой камин экономит свободную площадь в помещении

Расчеты нужных размеров упростит таблица, в которых приведены сечение дымохода и размеры портала с учетом объема и площади помещения.

ПомещениеПорталТопливникСечение дымового канала см
Площадь м2Объем м3Ширина смВысота смГлубина смГорловина смШирина задней стенки см
1242504530123014х14
1650605032124014х27
2260705635124514х27
3080806038135027х27
35100907042136027х27
401201007545147027х27

В квартире сделать массивный кирпичный камин не получится.

Нередко в частных домах используют упрощенный метод кладки кирпичного очага с вмурованной в нем чугунной топки.

Сколько стоит самостоятельно построить уличный печной комплекс из кирпича

Для изготовления кирпичной печи своими руками потребовалось купить:

Кирпич:

  • Обычный – 1100 шт.
  • Шамотный – 200 шт.

Вся работа по строительству печного комплекса проделана самостоятельно, примерно за месяц (при работе по 9-10 часов в день).

В дальнейшем пользователь установил на мангал б/у решетки от колосников, которые он как следует почистил.

Теперь в кирпичной печи можно отлично готовить вкусную пищу на углях.

Задать вопрос StooDent и скачать чертежи и порядовку его уличного печного комплекса можно в теме: «Строительство печного комплекса 3в1».

Советуем прочесть статьи:

  1. Лучшие уличные печные комплексы: обзор различных вариантов.
  2. Закрытая каменная беседка – летняя кухня: своими руками.
  • В чём преимущества закрытой беседки.
  • Как расположить беседку на участке.
  • Как залить плитный фундамент под беседку.
  • Как возвести вальмовую крышу и уложить гибкую черепицу.
  • Как утеплить и отделать беседку.
  1. Бюджетный тандыр женскими руками.

Из статьи вы узнаете:

  • Может ли женщина самостоятельно построить тандыр.
  • Как рассчитать размер тандыра и построить его своими руками.
  • Какие хитрости упрощают процесс возведения тандыра.

Расположение каминопечи

Вопрос о расположении — самый главный на подготовительном этапе.

Дровяные камины устанавливаются на фундамент, и передвинуть их потом в другое место — невозможно.

Основные правила расположения камина в интерьере:

  1. Камин — главный элемент любого интерьера. Если он установлен в правильном месте, то остальные предметы интерьера уже не привлекают к себе столько внимания;
  2. Обычно он устанавливается в гостиной, реже в столовой или спальне. Если камин делают в спальне, то выбирают, как правило, небольшой угловой камин из кирпича;
  3. Диваны и кресла располагают полукругом вокруг очага, который никогда не устанавливают в проходных частях комнаты;
  4. Печь не устраивают в выступающих частях стен, наоборот, лучше устроить его в арке или в углу комнаты, если есть такая возможность;
  5. Лучше не располагать камин поблизости от входов и выходов из комнаты — наличие дверей рядом с ним делает интерьер менее уютным;
  6. Лучше не строить камин у внешней стены дома, из-за разницы температур в доме и на улице внутри дымохода будет собираться слишком большое количество конденсата.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
