Разводка отопления в частном доме своими руками

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Схемы систем отопления с жидким теплоносителем

До монтажа системы отопления загородного дома создаются схемы, по которым будут выполнятся установка оборудования. В отоплении с жидким теплоносителем существует несколько разных рабочих вариантов.

Однотрубная горизонтальная

Однотрубные разводки целесообразно применять для одноэтажного дома. На фото видно, что подача и отвод жидкости происходит по одному трубопроводу последовательно проходя через каждый отопительный прибор. Такая схема проста в монтаже и экономична, но не может обеспечить одинакового прогрева всех радиаторов.

Однотрубная вертикальная

Принцип работы вертикальной однотрубной схемы схож с горизонтальной, но применяется для двух и более этажей. Такая система может обходится без циркуляционного насоса, но обязательно предполагает установку воздушных клапанов. Ее не рекомендуется применять для помещений больше 40 м2.

Схема «ленинградка»

«Ленинградка» отличается от однотрубной разводки перемычкой под радиаторами, которая называется байпасом. В этой схеме теплоноситель проходит отопительный контур по одному трубопроводу, не теряя энергию в каждом нагревательном приборе. Поэтому температура в самом отдаленном от теплогенератора приборе будет выше, чем в классическом однотрубном варианте.

Двухтрубная система с нижней разводкой

Двухтрубная схема характеризуется двумя трубопроводами, идущими к отопительным элементам. По одному стояку в радиатор поступает теплоноситель, по другому – уходит обратка. При нижней разводке обе трубы проходят под нагревательными приборами.

Двухтрубная система с верхней разводкой

В двухтрубной системе с верхней разводкой подключение радиаторов происходит параллельно. Эта схема всегда вертикальная. Подающий стояк располагается вверху, а обратный проходит по нижнему контуру.

Лучевая система с коллекторами

При лучевом подключении к каждому отопительному прибору проводится и подающий и обратный трубопровод. Такая схема исключает большую теплопотерю при долгом движении жидкости по стоякам, что дает одинаковый прогрев каждого прибора. В лучевых системах необходимо использовать распределительный коллекторный узел, который регулирует подачу и возращение обратки на каждый радиатор.

С принудительной и естественной циркуляцией

Принцип действия каждой отопительной системы заключается в движении теплоносителя от котла к приборам отопления и возращению в виде обратки. Это движение может быть организовано естественным образом либо принудительно.

Естественная циркуляция теплоносителя обеспечивается благодаря разницы в температуре и весе. Горячая жидкость расширяется и приобретает меньшую плотность и вес на выходе. После прохождения радиаторов она охлаждается, увеличивается в весе и выталкивает горячую воду для подачи. Таким образом, появляется давления в подающем трубопроводе и обратном, и обеспечивается движение теплоносителя. В таких системах трубопроводы подачи и обратки устанавливаются с наклоном.

Там, где невозможно обеспечить циркуляцию естественным способом, используется принудительный метод при помощи специального насоса. За счет давления он поддерживает необходимую скорость движения теплоносителя по системе. Прибор можно установить, как на подающем трубопроводе, так и на обратном. Применять циркуляционный насос допускается на любой системе, независимо от выбранной схемы.

Необходимые материалы и инструменты

Монтаж системы отопления состоит из подготовительной и основной частей.

Первая – заключается в подготовке мест для устройства элементов. На этом этапе пригодятся общестроительные инструменты:

• Перфоратор
• Болгарка
• Шуруповерт

Для основной части – монтажа – инструменты подбираются индивидуально, исходя из выбранного для системы отопления материала.

• При установке пластиковых труб не обойтись без инструмента для муфтовой сварки.
• Для соединения металлопластиковых труб понадобятся ножницы для резки труб или труборез и пресс-клещи для монтажа фитингов.
• Устройство металлических и чугунных труб подразумевает использование сварочного аппарата.

Рекомендации по прокладке труб отопления в частном доме

Магистральный трубопровод любой сложности можно выполнить самостоятельно при наличии времени, сил и желания. Однако чтобы полученная теплосеть была надежна, эффективна, долговечна и удобна в обслуживании, необходимо придерживаться следующих рекомендаций.

• При проектировании теплосети направление движения теплоносителя определяют, исходя из планировки дома и его расположения относительно сторон света и розы ветров. Желательно расположить магистраль так, чтобы первыми отапливались те помещения, где необходима наибольшая температура воздуха: детские и спальни, а также, комнаты с двумя и более внешними стенами, помещения с северной и наветренной сторон дома. Завершают контур обычно кухни и другие нежилые помещения.
• Подключаемые к магистрали теплообменники желательно оборудовать байпасами – короткими дополнительными ветками трубопровода, соединяющими подающую трубу с обратной соответственно перед входным и выходным отверстиями батареи. Такое устройство позволит отключить теплоотдающий прибор на время его ремонта или замены, не останавливая всю систему отопления.
• При прокладывании открытым способом рекомендуют соединять элементы трубопровода при помощи разъемных фитингов для простоты проведения ремонтных работ. Если же магистраль прокладывается скрытым способом, все соединения, к которым нет прямого доступа, должны быть неразборными, чтобы в случае разгерметизации не повредить пол, стену или потолок.
• При монтаже теплового контура скрытым способом в каналы в стенах или перекрытиях трубы необходимо утеплить для снижения теплопотерь.
• Допускается монтаж теплосетей из полипропиленовых труб, если отопительный прибор нагревает теплоноситель не выше 80 градусов. При этом скрытым способом такие трубы можно прокладывать только под навесные конструкции. Монтаж в стяжку не допускается.

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Выбор радиаторов отопления

На рынке имеется множество различных видов радиаторов отопления:

1. Чугунные. Могут иметь «доисторический» внешний вид, но в данное время имеется выбор чугунных радиаторов в дизайнерском исполнении. Второй вид украсит многие интерьеры загородного дома, но далеко не всем по карману.

Чугунные батареи

Это проверенные временем батареи с хорошей теплоотдачей. Минусом можно считать то, что собраны из отдельных секций и прокладки между ними могут деформироваться. Ремонт таких радиаторов довольно трудоемкий процесс.

1. Трубчатые стальные радиаторы. Довольно надежны в эксплуатации, собраны при помощи сварки в один целый тепловой прибор, хорошая теплоотдача.

Трубчатые стальные радиаторы

Имеется большой выбор радиаторов по их размерам, можно приобрести прибор высотой до потолка. В последнее время появились такие радиаторы различных цветов.

1. Панельные стальные радиаторы. Выполнены в виде панелей различных габаритов. Довольно долговечны в эксплуатации, хорошая теплоотдача и внешний вид, доступны по стоимости. В комплект входят крепления, заглушка и кран Маевского для спуска воздуха.

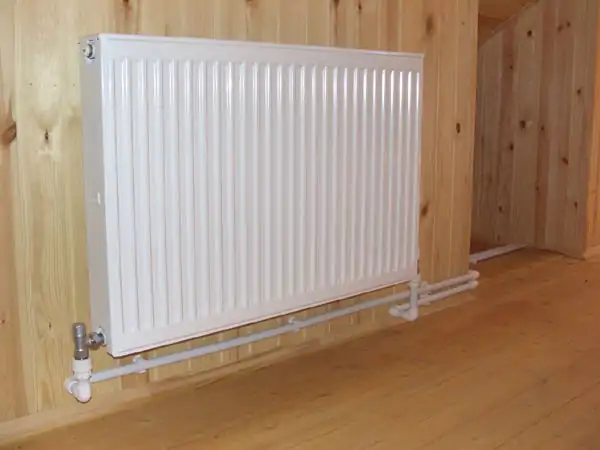

Панельные стальные радиаторы

1. Радиаторы алюминиевые. Широко применяются в отоплении загородных домов. Имеют хороший внешний вид, отличная теплоотдача, доступная стоимость.

Радиаторы алюминиевые

К минусам можно отнести возможность протечек между секциями, особенно при неправильной эксплуатации системы отопления;

1. Радиаторы биметаллические. По внешнему виду схожи с радиаторами из алюминия, но имеется большое отличие. Внутри алюминия находится сталь, и теплоноситель циркулирует, соприкасаясь с поверхностью из стали.

Радиаторы биметаллические

Резьбовые соединения сделаны из стали, поэтому они более надежны, чем алюминиевые радиаторы, а по характеристикам ничем не уступают. Стоимость несколько выше, но эти приборы следует считать оптимальным выбором для отопления частного дома.

1. Плинтус теплый. Можно отнести к новинкам в системе отопления. Эти радиаторы монтируются по периметру помещения, отсюда и его название. Радиатор выполнен из медных трубок и закрепленных на них медных панелей.

Теплый плинтус

Верхняя часть может закрываться панелью из алюминия и по внешнему виду получается сходство с обычным плинтусом. Отзывов о таких приборах пока мало, время все расставит по своим местам, особенно из-за «дикой» стоимости прибора.

Из всех видов радиаторов к лучшим вариантам можно отнести:

• радиаторы биметаллические;
• радиаторы панельные стальные.

Основные этапы при монтаже отопления частного дома

Определившись со схемой системы отопления, выбрав тепловые приборы и трубы можно приступить к монтажу отопления. Рассмотрим на примере монтажа с применением панельных стальных радиаторов.

Весь работу можно разделить на несколько основных этапов:

1. Установка радиаторов.
2. Монтаж труб и подключение радиаторов.
3. Подключение котла.

Установка радиаторов

Монтаж отопления в частном доме начинается с установки всех радиаторов. Для этого распакуйте прибор, защитную пленку при монтаже не следует удалять до окончания работы. Установите заглушку и кран Маевского в зависимости от способа подключения. Оставьте два отверстия открытыми для подключения к трубам подачи и обратке.

Способы подключения радиаторов в зависимости от типа циркуляции

Рекомендуется при двухтрубной системе, даже при наличии циркуляционного насоса, сделать уклон. Используя водяной гидроуровень, отметьте уровень во всех комнатах, где будут находиться радиаторы, и котельной. Проверьте уровень подоконников во всех комнатах и выберите самый маленький, что позволит разместиться батарее под подоконником.

Теперь можно отметить положение верхней точки батареи, начиная с самой крайней. Последняя батарея должна быть выше всех, остальные по убыванию должны находиться не много ниже. Котел должен находиться ниже всех точек.

Это облегчит работу циркуляционного насоса и позволит системе работать, при отсутствии электричества.

Если система рассчитана только на принудительную циркуляцию, то уклонов делать не надо.

Для установки радиаторов:

• выносятся под первым подоконником отметки верха радиатора;
• по лазеру (уровню) выносятся отметки остальных приборов в помещении;
• после размечаются середины подоконников;
• устанавливаются кронштейны на батарею;
• производится разметка крепления кронштейнов к стене;
• выполняются отверстия для крепления;
• закрепляются к стене кронштейны;
• прибор навешивается на кронштейны;
• проверяется уровнем его горизонтальное расположение.

Подключение радиаторов

После установки всех радиаторов выполняется установка всей арматуры приборов. Далее выполняется монтаж труб, согласно схеме подключения. В случае выполнения скрытия трубопроводов отопления устраиваются в нужных местах штробы для монтажа (радиаторы демонтировать со своих мест).

Подключение радиаторов

Затем приборы вновь навешиваются на свои места. Выполняется пайка трубопроводов из полипропиленовых труб от дальнего радиатора к котлу. По окончании работ, желательно выполнить проверку системы. Для этого потребуется насос опрессовочный с рабочим давлением до 6 атмосфер;

Подключение котла

Последним этапом монтажа отопления — это подключение котла. Первым делом монтируем отопительный котел.

Подключение двухконтурного газового котла:

Подключение двухконтурного газового котла

Далее, в зависимости от типа котла могут, выполнены следующие действия:

• выполняется монтаж проектного оборудования (коллекторы, расширитель и т.д.);
• выполняется обвязка котла, применяются только металлические трубы, монтируется все оборудование по проекту (обратные клапаны, манометры, группа безопасности и т.п.);
• проводится испытание системы отопления, удаляется воздух из каждого радиатора через краны Маевского. Давление около 1,5 бар.;
• проверяются все элементы на возможность протечек;
• удаляется теплоноситель из системы для удаления возможной грязи;
• снова заполняется система, давление около 1,5 бар;
• приглашаются специалисты газовой службы, производится проверка и запуск котла (при использовании котла на твердом топливе эта работа выполняется самостоятельно);
• систему отопления можно эксплуатировать.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
2. Провести из отмеченной точки вертикальную линию вниз до пола.
3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
4. Провести горизонтальную линию через отмеченную точку (А).
5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Процесс сборки радиатора

1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой – для левой резьбы. Направление намотки – от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 – ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Подбор по мощности и количества радиаторов

Количество батарей отопления и их размеры находим по количеству окон в доме. Рекомендуется под каждое окно устанавливать радиатор отопления на всю длину подоконника.

Для определения необходимой тепловой мощности каждого радиатора и котла, нужно провести не сложные расчёты.

1. Определить площадь каждой комнаты.
2. Посчитать необходимую тепловую мощность для каждой комнаты.
   • Если комната имеет 1 окно и одну стену с улицей, то площадь умножить на 100 Вт.
   • Две стены с одним окном, то умножить на 120 Вт.
   • Если – две стены с двумя окнами и более, то умножить на 130 Вт.
3. Полученные значения для каждой комнаты разделить на количество окон. В результате получим тепловую мощность одного радиатора.
4. Для определения мощности котла, необходимо сложить все полученные значения мощности.

Также необходимо подготовить оборудование для монтажа отопления в зависимости от типа труб.

Какой схеме разводки стоит отдавать предпочтение?

Выбор схемы зависит непосредственно от характера жилья, в котором планируется обустройство отопления

Особое внимание необходимо уделять типу чердака и наличию подвальных помещений

План по реализации водяного отопление дома в несколько этажей разрабатывается с учетом места расположения обогревательного агрегата. Лишь после определения зоны для его монтажа можно приступать к расчетам выгодного размещения прочих элементов: труб для подводки и отвода теплоносителя, стояков, радиаторов.

Обычно радиаторы располагают непосредственно под оконными проемами. Только в таком случае можно избежать запотевания стекол за счет обогрева внутренней поверхности оконных рам.

В процессе разработки проекта по отоплению дома стоит постараться минимизировать количество изгибов и продолжительных участков трубопровода. В противном случае может происходить замедление циркуляции теплоносителя, что ухудшит показатели эффективности работы системы. Лучше, чтобы выбранная схема предполагала размещение отопительного котла ниже горизонтального центра радиаторов.

От того, какая именно разводка будет выбрана для отопления жилья, будет зависеть не только расход труб, но также скорость и объемы выполняемых работ. Выбор отразится на эффективности отопления всего строения и возможности качественного обогрева отдельных помещений. В значительной мере возможность реализации того или иного проекта зависит от потребностей владельца дома и количества доступных средств.

При крайне ограниченном бюджете предпочтение стоит отдавать монтажу однотрубного отопления. Если же есть возможность сильно не экономить, то рекомендуется монтаж двухтрубной системы, которая позволит жильцам частного дома ощущать себя наиболее комфортно в самые лютые морозы.

Однотрубное отопление

Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.

Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.

Горизонтальный тип

Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.

Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.

Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.

Вертикальный тип

Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.

Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.

Как подобрать отопительный агрегат

Котел – это главный элемент системы отопления, в котором теплоноситель нагревается до нужной температуры, а затем разносится по трубопроводам по всем объектам. Котлы различаются по способу подогрева.

Электрические водогрейные установки

Электрокотлы работают от электрической сети. По принципу воздействия на теплоноситель они делятся на 2 группы:

1. Прямое воздействие оказывают электродные котлы, в которых электроды находятся в жидкости и непрерывным движением разогревают ее до нужной температуры. Такое оборудование расходует электроэнергию экономно, а в случае повреждения котла прекращает работу.
2. Косвенный нагрев происходит в теновых и индукционных котлах. В зависимости от типа котла теплоноситель нагревается ТЭНом или индукционным стержнем.

Твердотопливные котлы

Работа твердотопливных котлов основана на принципе «верхнего горения». Подающийся в топку кислород подогревается заранее, благодаря чему остается меньше отходов. Он поступает в систему сверху вниз, поэтому горение происходит поэтапно в этом направлении. Такой способ экономит топливо, т.к. в отличие от классических печей оно сгорает не единовременно, а постепенно. Топливом для котлов служат дрова, уголь, пеллеты, брикеты.

Дизельные и комбинированные модели

Дизельные котлы изготавливают из стали или чугуна, а топят соляркой. По принципу нагрева они бывают традиционные и конденсационные. Последние экономичней, т.к. используют для нагрева еще и энергию конденсата.

Из-за сильного запаха и требуемого места под емкость для хранения топлива котельную делают в отдалении от дома.

Комбинированные котлы работают на нескольких видах топлива. В зависимости от модели один вид отопления является основным, а другой резервным. Когда основное топливо заканчивается, котел переключается на второй вид и обеспечивает бесперебойную подачу тепла.

Распространенные ошибки при монтаже отопительной системы

Основные ошибки при монтаже отопительной системы возникают, когда пренебрегают рекомендациями по составлению планов и схем системы отопления и приобретают некачественное оборудование.

1. Неправильный выбор котла отопления. Котел меньшей мощности, чем необходимо для отопления дома, будет постоянно работать на пределе, а тепла все равно хватать не будет.
2. Монтаж труб меньшего диаметра или не того материала. В паровом отоплении нельзя использовать пластиковые трубы, рекомендуются медные или из оцинкованного металла. Для водяных систем подойдут любые виды труб.
3. Установка расширительного бака недостаточного объема. Лучше взять емкость с запасом для приема обратки.
4. Установка маломощного циркуляционного насоса. Такой насос не сможет обеспечить нормальное давление в системе.
5. Неправильный монтаж или отказ от установки запорно-регулирующей арматуры. Краны, задвижки, предохранительные клапаны нужны для обеспечения безопасности работы системы.
6. Неверный выбор отопительных приборов. Также как и трубы, радиаторы нужно подбирать с учетом особенностей системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

• Применяется в квартирах с однотрубной системой подачи теплоносителя.
• Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

• Эффективная теплоотдача при любом количестве секций.
• Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

• Используется при скрытой подводке труб в полу.
• Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Оборудование комплектующие и материалы

Для монтажа отопления в частном доме своими руками необходимо подготовит инструменты и комплектующее оборудование.

После того как Вы определитесь с выбором системы отопления и способом подключения, можно приступить к подсчету необходимых материалов. Используя схему дома, определяем количество труб, фитингов (тройники, углы, муфты, переходники), кранов.

Материалы для обвязки котла зависят от выбранного вами типа. Двухконтурный газовый котёл, комплектуется расширительным бачком и циркуляционным насосом. Необходимо купить только фильтры и манометр.

Для других типов котлов необходимо приобрести:

• расширительный бачок;
• циркуляционный насос (при принудительной циркуляции);
• фильтр грубой очистки;
• краны;
• фитинги для обвязки.
