Установка инфракрасного обогревателя на потолок

Где используется ИК-нагреватель

Техника этого вида отличается очень высоким КПД, а соответственно, и практически мгновенный прогрев помещения, и его медленное охлаждение – оба фактора обуславливают достаточно высокую степень эффективности устройства, благодаря чему оправдана эксплуатация на больших объектах с высокими потолками и крупными теплопотерями. Помимо этого ИК-нагреватели широко применяются в помещениях гражданского и сельскохозяйственного целевого назначения. Это могут быть теплицы, школы, детские сады, офисные помещения, магазины и прочее. Кроме этого, существуют исполнения, созданные специально для обогрева открытых площадок.

Смотрим видео, немного о данном приборе обогрева:

Но перед тем как остановить свой выбор на одном из видов таких устройств, нужно соотнести его технические характеристики с условиями эксплуатации в будущем. Так, для каждого объекта рекомендуется подбирать определенный вид подобной техники:

• Коротковолновые исполнения чаще задействуются на производственных объектах, так как они довольно агрессивны в работе из-за моментального нагрева помещения, что обусловлено повышением температуры нагревательного элемента до нескольких сотен градусов;
• Средневолновые и длинноволновые устройства в зависимости от модели широко применяются на гражданских объектах, в частных домах.

Также на целевое назначение ИК-нагревателей влияет тип источника энергии: электричество, дизельное топливо, газ. Например, устройства, функционирующие на газу и дизеле, рекомендуется использовать в нежилых помещениях и на открытых площадках.

Меры безопасности

Следует учитывать, что монтаж ИК-панелей подразумевает работу с электричеством

Очень важно соблюдать предельную осторожность и следовать правилам безопасности:

1. Запрещается проводить установку инфракрасного обогревателя на потолок, если рядом расположены пожароопасные предметы.
2. Электрическая проводка должна быть расположена на негорючем основании.
3. Крепежные детали не должны соприкасаться с нагревательным элементом.
4. Не рекомендуется устанавливать приборы мощностью больше 800 Вт в жилых помещениях.
5. До окончания монтажных работ нельзя подключать прибор к сети.

Для более эффективной работы устройства рекомендуется в размещать прибор вблизи предметов, хорошо поглощающих тепло: каменные стены, дерево, ковры и т.д

Специалисты не советуют проводить монтаж обогревателя вблизи отражающих поверхностей, ведь это снижает эффективность изделия. Крепежная поверхность должна быть крепкой, ведь некоторые конструкции весят около 30 кг, хотя большинство из них имеют меньший вес.

Производители и популярные модели

Одним из наиболее популярных производителей климатической техники является скандинавская компания Timberk. Ярким представителем фирмы является модель TIRHP 1 1500, мощность которой – 1 500 Вт. Обогреватель Timberk TCHA 3 1500 допускает как настенную, так и потолочную установку. Произведенный в Швеции конвективно-инфракрасный обогреватель Electrolux EIH/AG-1000 E отличается наличием электронного управления, упрощающего эксплуатацию. Немецкую компанию AEG, занимающуюся изготовлением климатической техники, на рынке представляет модель IWQ 120 с влагозащищенным корпусом.

Электрические приборы дополнительного отопления производятся на ООО «Спецмаш». Среди потребителей популярен настенный инфракрасный обогреватель «Бархатный сезон», отличающийся демократичной ценой и хорошими эксплуатационными характеристиками. Качественные промышленные отопительные приборы марки «Пион» производятся российской . Их отличает надежность и оптимальное соотношение цена/качество.

Стоимость

Отзывы потребителей

«Недавно занялся бизнесом – построил автомойку. Осенью там холодно, люди отказываются работать. Ознакомившись с описанием настенного инфракрасного кварцевого обогревателя, решил выбрать именно его

Обратил внимание на большую мощность и экономичность

Что немаловажно, применение оказалось возможным в условиях повышенной влажности. По отзывам кварцевый обогреватель – надежный аппарат, что я подтверждаю собственным опытом

Работает без перебоев»

По отзывам кварцевый обогреватель – надежный аппарат, что я подтверждаю собственным опытом. Работает без перебоев».

Алексей, Саратов.

«Ознакомившись с обзором ИК обогревателя-панно, решила выбрать для дополнительного отопления именно его. Приобрела по выгодной цене – всего 1 000 рублей. Воздух не сушит, поверхность нагревается только до 60°C и не опасен для детей».

Марина Ким, Москва.

«Живу на даче до октября. Ночью в домике холодно, и я решил приобрести обогреватель, выбрал Timberk. Приобретением доволен: модель TIRHP 1 1500 характеризуется высокой мощностью, обеспечивает быстрый нагрев, не сушит воздух. Также порадовала стоимость Timberk TIRHP 1 1500 – 3 500 рублей».

Владимир Косов, Москва.

«В офисе стало холодно, и я решил приобрести отопительную систему. На покупку имел ограниченную денежную сумму

В магазине мое внимание привлекли технические характеристики инфракрасного электрообогревателя «Пион»: высокая мощность и небольшие габариты. Цена оказалась довольно демократичной – отдал 3 420 рублей

Стоимость монтажного комплекта составила 300».

Михаил, Новгород.

Выбор подходящего места

Важнейшее требование при монтаже ИК-панели – расстояние до головы человека. Особенно это актуально в рабочих зонах, где люди находятся долгое время в одной позе.

Расстояние должно быть минимум 1,5-2 м, все зависит от мощности устройства. Если она меньше 800 Вт, прибор допустимо разместить на дистанции 70 см. Если показатели 1-1,5 кВт, то минимальный промежуток составляет 1 м. Специфика конкретных помещений определяет ряд особенностей монтажа конструкций и оптимальную схему их размещения. Рекомендуемое место для расположения прибора в каждой конкретной комнаты наглядно показывает таблица:

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

• Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
• Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

• Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
• Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
• Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

• Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
• Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

• Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
• Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

• В каждое отапливаемое помещение монтируется отдельный регулятор.
• Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
• Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
• Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

• От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
• От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
• К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Революционный подход к отоплению помещений

Эволюционно самым лучшим,  естественным обогревателем является Солнце. Тепло переносится от него частью спектра, соседней со светом – инфракрасными (ИК) лучами. Как видно из названия, ИК диапазон лежит непосредственно за красной частью спектра.

Это электромагнитное излучение от 0,76 мкм (10-6 м) до 1- 2 мм. Действие на человека зависит от этого параметра. Например, нагретый дневным солнцем кварцевый песок на дневном пляже излучает тепло, соответствующее максимуму длины волны 9,2-9,4 мкм.

Оно поглощается одеждой, поверхностями предметов, кожей, проникает в слой подкожной клетчатки. Предметы и одежда нагреваются воздухом, а от подкожного слоя тепло кровотоком разносится по организму. Температуре тела (~37 °С) соответствует длина волны 9,3-9,5 мкм.

Такое излучение наиболее глубоко проникает в тело, наилучшим образом выполняя задаче поддержания комфортной температуры. (В.М.Боголюбов, Г.Н.Пономаренко, «Общая физиотерапия», Москва, Медицина, 1999, стр. 151).

Инфракрасное потолочное отопление – незаметный для глаз источник приятного, эффективно действующего тепла. Они не влияют на влажность воздуха, не уменьшают процент кислорода в нём.

Нагревающие потолочные элементы монтируются теплоизоляцией потолка и его декором, поэтому абсолютно незаметны. Исходящее от потолка тепловое излучение свободно проникает сквозь воздух, нагревая поверхности пола, стен, предметы в помещении.

Энергия равномерно распределяется в объёме. Нет перегрева воздуха, мал перепад температуры пол – потолок. В целом, обеспечивается солидное энергосбережение при эксплуатации. А водяные инфракрасные панели в жаркое время года могут работать как кондиционеры, отбирая лишнее тепло.

Смонтированные панели ИК потолочные панели

Так как не приходится перегревать систему, температуру в помещении, используя потолочное инфракрасное отопление, можно снизить на 1-3 °С ниже, нежели при отоплении при помощи обычных радиаторов. Как кажется, это немного.

Но уменьшение температуры на 1°С соответствует экономии 5% энергосбережения. А тепловой режим помещения можно задавать терморегуляторами как локально, так и централизованно по выбранной программе.

Выгоды очевидны и по оборудованию. Не нужна котельная ни в виде пристройки, ни в подвале. Не требуется трудоёмкий и дорогостоящий монтаж систем парового или воздушного отопления. Теплый потолок не загромождает интерьер ни радиаторами, ни воздуховодами, ни принудительной вентиляцией.

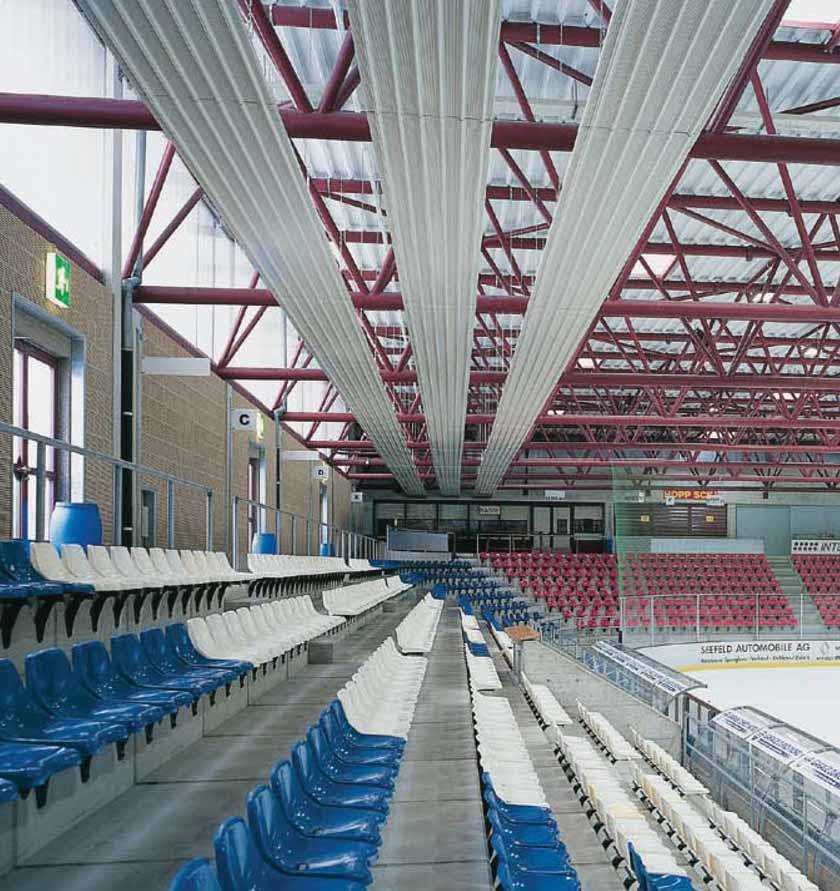

Потолочное отопление ИК панелями

Как правило, инфракрасные панели ставятся вблизи входа в помещение и над окнами. Рабочий элемент ИК панелей – трубчатые греющие резисторы, открытые или закрытые панелью. В панелях высокотемпературных резисторы оставляются открытыми. Такие элементы чаще стоят не в жилых помещениях, а, например, в спортивных залах.

Водяные ИК потолочные панели

Главная конструктивная особенность таких потолочных обогревателей, система отражателей и изоляторов, направляющая энергию в определенные зоны. Название «водяные панели» получили потому, что по излучающим трубкам диаметром 15-28 мм, проходит жидкий теплоноситель, а летом – охлаждающая жидкость.

Конструкция совершенно безопасна и легко масштабируется, поэтому инфракрасные панели часто применяются  в цехах, торговых и спортивных залах.

Основной источник тепла павильона – ИК водяные потолочные панели

Плёночные потолочные нагреватели

Источником тепла являются нагреватели, выполненные в форм-факторе плёнки. Они удовлетворяют европейским нормам противопожарной и экологической безопасности, имеют долгий срок службы, экологичны, не требуют обслуживания.

Что касается особенностей геометрии помещения, его назначения то модельный ряд позволяет подобрать мощность и тип прибора для каждого случая. Локальные терморегуляторы (от простых до программируемых) задают режим конкретного помещения.

Централизованные системы  управления с обратной связью посредством датчиков гибко регулируют микроклимат дома. Например, гостиная сильнее отапливается днём, а в спальне в эти часы прохладнее.

Преимущества и недостатки

Любое оборудование обладает как положительными, так и отрицательными сторонами. К плюсам инфракрасных обогревателей можно отнести:

1. Экономичность (особенно при использовании приборов в роли дополнительного источника тепла).
2. Устройство не выжигает кислород.
3. Отсутствие вредного воздействия на здоровье человека (учеными доказано, что приборы могут даже положительно влиять на организм).
4. В случае монтажа на потолок занимают минимум места в комнате.
5. Безопасность для детей.
6. Бесшумная работа. Кроме того, изделия можно использовать в качестве источника света.
7. Многие модели оснащены встроенным терморегулятором, с помощью которого можно поддерживать оптимальный уровень температуры.
8. Тепло еще долго сохраняется, ведь нагретые предметы отдают энергию в пространство.
9. Инфракрасные системы устойчивы к воздействию влаги, поэтому их монтаж можно проводить в беседках, ванных комнатах или на террасах.

Многие модели имеют терморегулятор, с помощью которого поддерживается комфортный уровень температуры

Единственным минусом изделий является их высокая цена.

Расчет проекта ИК-отопления

Точный и качественный расчет при проектировке системы отопления способен произвести только специалист. Но приблизительные цифры для инфракрасного отопления можно получить и самостоятельно. Значение в этом деле имеют следующие показатели величин:

• совокупная мощность для отопления помещения в целом;
• плотность мощности (ее необходимое количество на один квадратный метр)
• градус комфортности (приемлемый для жильцов температурный режим).

В расчете обязательно принимают участие показатели теплоизоляции. Для непрофессиональных вычислений можно ориентироваться по собственным ощущениям.

Возьмем небольшой коттедж площадью 200м2, хозяева которого чувствуют себя комфортно при 19С. Дом построен из силикатного кирпича, установлены стеклопакеты. Потеря тепла в жилище средняя, ему достаточно плотности мощности 100 Вт/м2. Суммарная мощность для его обогрева составит 2000Вт. Следует иметь в виду, что при среднем значении теплопотери эту величину необходимо умножить на понижающий коэффициент 0,85: при инфракрасном отоплении температура ощущается выше на 3-4 градуса.

Важное значение имеет высота и место установки нагревательного прибора. Если владельцы приняли решение об их расположении на стене на высоте 2,5м от пола, то он сможет обогреть 8 квадратных метров площади

В потолочном варианте монтажа на трехметровой высоте объем отапливаемых метров увеличился бы до 24, что существенно снижает количество приборов отопления в проекте.

От высокоточных расчетов зависит уровень тепла и затрат на электричество, и лучше всего доверить эту работу специалистам.

Безопасность подключения

Безопасность при использовании инфракрасных обогревателей, как, впрочем, и любых других электроприборов, должна всегда быть на первом месте.

Одна обмотка трансформатора улавливает входной ток, а вторая выходной. При возникновении малейшего дисбаланса, сердечник приходит в движение и размыкает реле питания.

В состав дифференциальной защиты входят также и предохранители, которые необходимы для защиты инфракрасного обогревателя от перегрузок.

Для того чтобы подобная защита работала эффективно, требуется заземление. Оно необходимо чтобы избежать возврата электрического тока. Заземление по своим характеристикам во многом напоминает нулевой привод, но в отличие от него, дает возможность току уходить, не попадая в защитник. Заземление должно иметь минимальное сопротивление. Толщина сопротивление должна позволять пропускать ток утечки любой величины. Зная, как подключить ИК обогреватель с учетом всех норм безопасности, вы сможете уберечься от неприятных последствий.*

Покрытие ИК пленки для потолка снаружи

При выборе ИК пленки для обогрева помещения необходимо уделять особое внимание качеству системы, которая должна соответствовать ряду основных параметров:

• основа должна быть выполнена из пленки высокого качества, используемый полимер обязательно должен быть пожаробезопасным;
• токопроводящая полоса должна быть без повреждений, при этом выполнена из медных материалов, минимальная допустимая ширина должна составлять 15 мм;
• у серебряной полосы обязательно должен быть четкий контур, без просветов, при этом она должна на 2 мм заходить на медную шину;
• расположение углеродных излучателей должно быть полосатым либо сплошным, геометрические формы никакого влияния на работу потолочной системы отопления не оказывают;
• внешняя ламинация инфракрасной пленки должна быть выполнена из того же полимера, что и основание, не рекомендуется использовать материалы с меньшей толщиной;
• стандартные пленки должны выдерживать воздействие температурных режимов до +80 °С, высокотемпературные материалы – до +110 °С;
• если в процессе производства использовались материалы высокого качества, то деформации в процессе эксплуатации быть не должно;
• качественная ИК пленка должна нагреваться равномерно за короткий промежуток времени – примерно за 5-10 секунд.

Как показывает практика, чем большей ширины будет пленка, то нише вероятность ее перегрева в процессе эксплуатации.

Важно! Если полимер прозрачный, то он намного быстрее деформируется в процессе эксплуатации

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

• длительный срок эксплуатации;
• бесшумность;
• безопасность;
• точечный нагрев;
• возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

• выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
• наметьте место монтажа и сделайте несколько отверстий;
• вверните шуруп-кольца;
• подвесьте цепи, регулируя высоту (если есть необходимость).

закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

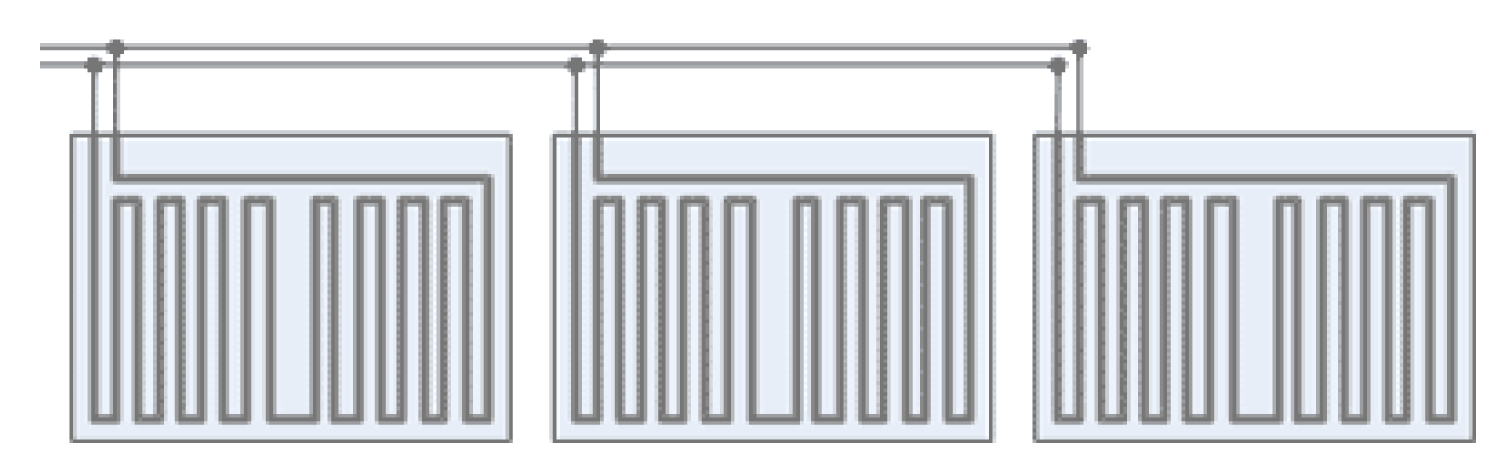

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Разновидности

Подразделяются на две категории – это электрические и газовые приборы. Первые работают от бытовой электросети и оснащаются электрическими излучателями. Они отличаются предельной конструкционной простой, благодаря чему достигается их компактность. Правда, за это приходится расплачиваться большим потреблением электроэнергии.

Газовые ИК-обогреватели работают от сжиженного газа. Их главным преимуществом является автономность – для их работы не нужен доступ к электросети. Они мало востребованы в домашних условиях, чаще всего их применяют для обогрева открытых уличных площадок и промышленных построек. Отдельные модели работают за счет встраиваемых миниатюрных газовых баллончиков.

Необходимые инструменты и материалы

Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

1. Дрель либо шуруповерт (засверливать отверстия под крепления).
2. Пассатижи (для укорачивания проводов).
3. Индикаторная отвертка (определять фазу и ноль).
4. Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
5. Простой карандаш и строительная рулетка (отмечать места крепления на стене).

1. Разборная электрическая вилка.
2. Трехжильный медный кабель, сечением 2,5 мм.кв.
3. Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..

Где и как установить ИК обогреватель?

Расположение инфракрасного обогревателя зависит от его типа и плана обогрева. Его можно установить на потолке, на стене, с уклоном и без.

Техника безопасности

Помните, что установка ИК обогревателей — это работа с электричеством

Поэтому важно сохранять максимальную осторожность и соблюдать правила безопасности:

1. Ни в коем случае не устанавливайте обогреватель вблизи пожароопасных предметов.
2. Электропроводка должна быть протянута по негорючему основанию.
3. Элементы крепления не должны касаться нагревательного элемента.
4. Не устанавливайте устройства мощностью более 800 Ватт для жилого дома или квартиры.
5. Не подключайте обогреватель к сети пока не закончите монтаж.

Для более эффективного использования обогревателя в своем доме расположите его рядом с материалами, обладающими высокими показателями поглощения тепла, например, деревом, коврами, каменными стенами. У

станавливать обогреватель рядом с отражающими поверхностями не стоит, это снизит эффективность работы прибора.

Поверхность крепления должна быть достаточно крепкой, поскольку некоторые обогреватели могут весить до 28 кг, хотя многие, конечно же имеют менее крупный вес.

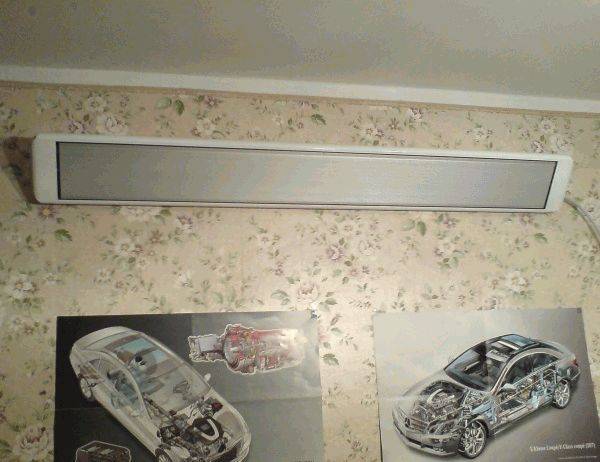

Место расположения и высота от пола

Комната Рекомендованное место Спальня Область над изголовьем, чтобы как минимум ⅔ кровати находились под ИК излучением. Кухня Обогреватель рекомендуется устанавливать так, чтобы его лучи были направлены в сторону окна, место притока холодного воздуха с улицы в помещение. Ванная На потолок, если это единственный источник тепла в комнате, или напротив небольшого участка, где чаще всего бывает человек, если ИК обогреватель рассматривается как дополнительный источник тепла. Прихожая На потолке с направлением вниз, на пол. Он остается теплым за счет чего очень быстро сохнет. То же касается и обуви — она также быстро сохнет и остается теплой

Однако важно убирать ее, чтобы не пересушить, тем самым не испортив ее

Следующий Пост

Это интересно: Как правильно установить варочную панель в столешницу: выкладываем по пунктам

Виды ИК обогревателей

Одними из таких устройств являются инфракрасные отопительные приборы, отличительной особенностью которых является функционирование в инфракрасном волновом диапазоне и передаче тепловой энергии окружающим предметам.

Главным элементом в них является излучатель – испускатель инфракрасного излучения. Такие приборы делятся по типам:

• излучения (выделяют коротковолновые, длинноволновые и средневолновые обогреватели);
• источника энергии (дизельные, электрические, газовые);
• установки (стационарные – настенные и потолочные; и переносные).

Итак, в продаже сегодня можно найти следующие виды инфракрасных обогревателей:

• напольные обогреватели;
• настенные обогреватели;
• потолочные обогреватели;
• пленочные;
• промышленные ИК обогреватели.

В большинстве случаев такие приборы оборудуются терморегулятором, что позволяет легко добиться нужной температуры в помещении и избежать перегрева.

Преимущества инфракрасного обогрева потолка

1. Такие системы отопления не сжигают кислород в помещениях в отличие от привычных электрических радиаторов. Именно дефицит кислорода часто вызывает дискомфорт у присутствующих в комнате, обогрев которой производится устаревшими методами.
2. Принцип действия теплого инфракрасного потолка не связан с движением воздуха, который поднимает осевшую на поверхностях пыль, как это случается при использовании тепловентиляторов и подобных им устройств.
3. Теплые потолки экономят электроэнергию. Это связано с тем, что работа пленочного ИК-нагревателя потребляет меньше электричества, чем, к примеру, теплый пол, в котором используются обычные термоэлементы.
4. Управлять инфракрасным потолком очень просто: уровень температуры в помещении контролируется при помощи специального пульта.
5. Обогрев помещения не сопровождается выделением вредных веществ, поэтому монтаж инфракрасного потолка можно выполнять даже в детской или спальне.
6. Монтаж потолочной системы обогрева несложен, его вполне можно осуществить самостоятельно.
7. В отличие от водяного отопления теплый потолок после правильной установки не требует обслуживания.
8. Главным преимуществом инфракрасного потолка является возможность использования всей его базовой поверхности, создавая основную систему отопления, имеющую достаточный запас мощности.

Повышение эффективности работы греющей пленки достигается применением отражающей термоизоляции, которая обеспечивает нижнее направление тепловых лучей с потолка вовнутрь помещения.

Основные особенности и преимущества

Но, помимо удобства управления с телефона, подобные системы обладают и другим достоинствами. Среди них не последнее место занимает экологичность всей системы. Тепло, которое выделяют нагревательные элементы, очень похоже на солнечное – непосредственно сам обогревательный элемент не нагревается, передавая тепло посредством инфракрасных лучей. Именно так наш дом прогревается солнцем.

Используемый принцип обогрева позволит отказаться от привычных видов топлива и традиционных устройств, предназначенных для этого. Больше не понадобится запасать топливо для отопительного котла или использовать печное отопление – при сравнимых затратах, теплый потолок плэн будет намного эффективнее.

Пленка, которая отвечает за создание тепла, располагается на поверхности перекрытия и совершенно не занимает места. Закрыть ее можно любыми видами отделки, кроме металла и зеркал – они не пропускают излучение или отражают его обратно.

Смонтировать все можно за очень короткие сроки. Монтаж такого устройства, как теплый потолок ПЛЭН, занимает около двух часов на площади до 50 квадратных метров. Если помещение больше, или производится монтаж в загородном доме, т о времени понадобится больше. Вся работа может занять до двух дней. В любом случае, это будет быстрей, чем смонтировать даже самую простую стационарную систему с отопительным котлом.

Монтаж и установка плёночного инфракрасного отопления

Под потолочные нагреватели уходит от ½ до ¾ площади потолка. Оставшегося места достаточно для размещения осветительных приборов и коммуникаций. Декоративный отделочный материал, гипсокартонные панели, подвесные потолки, и т.д. не мешают функционированию и сами не портятся.

Схема пленочного устройства ИК отопления

• 1 этап. Монтаж теплоотражающего экрана
• Первоначально устанавливается на всю потолочную поверхность помещения фольгированный теплоотражающий экран (фольгоизол, пенофол, и пр.). Этим достигается почти двукратное  увеличение теплового потока вниз. При недостаточной теплоизоляции лучше использовать утеплитель 10-миллиметровой толщины, иначе достаточно утеплителя толщиной 5 мм.
• На деревянную поверхность крепление производится металлическими скобами, обычным мебельным степлером.
• На бетонном перекрытии ставится крепеж с шагом 0,5 метра. Чаще всего это деревянная обрешётка. Полосы крепятся с нахлёстом 2-3 см с последующим проклеиванием стыков фольгированным скотчем.

• 2 этап. Установка плёночных нагревателей.
• Заранее рассчитанное количество нагревательных элементов крепится аналогично теплоотражающему материалу. Надо только скобы или иной крепёжный элемент устанавливать в специально выделенные места, чтобы инфракрасная пленка не повреждалась в других точках.
• 3 этап. Электромонтаж.

Подключение отдельных элементов

• Сечение проводов выбирается соответственно общей мощности подключаемых нагревателей.
• Все провода скрываются в кабель-канал.
• Терморегуляторы монтируются в каждом помещении на высоте 1,1 – 1,4 м. При небольшой, до 5 м2, отапливаемой площади, они подключаются «в разрыв» линии.
• Большей площади требуется соответственно обогреватель высокой мощности, и терморегулятор подключается исключительно через магнитный контактор.
• Магистрали, спрятанные в гофре, проходят до распределительного щита, в котором силовые и управляющие провода подключаются к автоматам и магнитным контакторам.
• Первое тестирование системы производится после подключения общего «Ввода».

Монтаж обогревательных панелей

Проводится расчет итоговой мощности нагрузки, подбираются провода, короба. После этого устанавливается щиток с дифференциальными автоматами. Дифференциальных автоматов в щитке ставится столько, сколько помещений планируется подключать. От щитка прокладывается проводка.

Инфракрасные панели можно ставить самостоятельно. Монтаж инфракрасных потолочных обогревательных панелей соответствует процедуре установки ламп дневного света.

Расчёт мощности ИК отопления

Самостоятельно выполнить расчёт требуемого оборудования несложно. На 10 м2 площади при потолках 2,5-3 м для дома с хорошей теплоизоляцией требуются инфракрасные нагреватели мощностью 1 кВт. Более строгие цифры можно получить, используя данные конкретного прибора. Разумеется, о постоянном потреблении электричества речь не идёт: при эксплуатации оборудование, поддерживая заданный режим, работает приблизительно 20 минут из каждого часа. Эффективное электропотребление для дома с площадью 55 м2 составляет около 2 кВт, а это совсем немного!
